El nuevo SL es el peso ligero entre los coches deportivos. 00:00:03
El conjunto de su carrocería está formado por componentes de aluminio con diversas formas y grosores. 00:00:08
La excepción la constituye el marco del parabrisas, que es de acero y se visualiza aquí en amarillo. 00:00:13
Para unir entre sí los componentes de la carrocería se usan diferentes métodos. 00:00:21
Las piezas que vemos aquí en verde van pegadas o remachadas. 00:00:25
Las piezas rojas se unen por soldadura al igual que las azules, 00:00:28
aunque éstas no forman parte de la estructura. 00:00:31
Esta carrocería ya se encuentra en el banco de enderezado para reparar una parte averiada de su larguero delantero y sustituir además su refuerzo lateral. 00:00:42

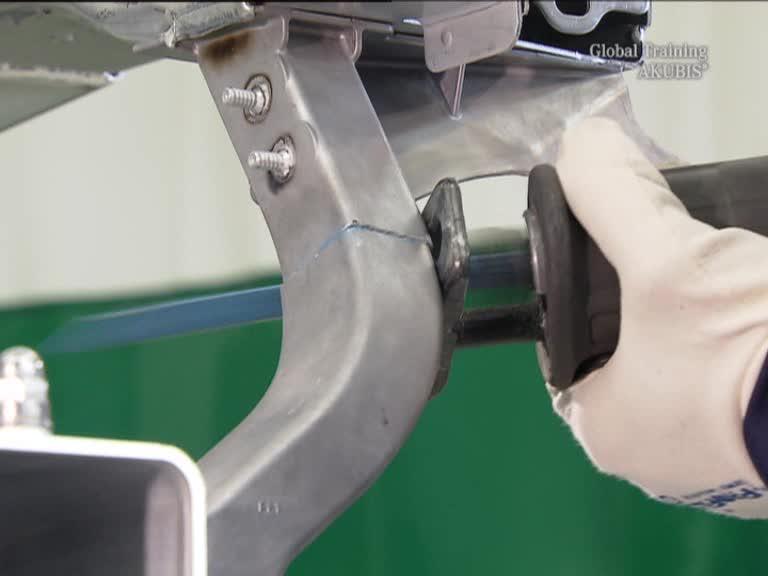

Empiece separando este refuerzo lateral con una sierra. 00:00:56
Vemos que quedan sobrando las partes adosadas. 00:01:12
Para eliminarlas, abra el cordón de soldadura del larguero con una fresadora manual, poniendo cuidado en no dañar el material del larguero. 00:01:20
Esto solo es necesario, eso sí, cuando el larguero se sustituye por separado. 00:01:28
Para no dañar los tornillos, utilice en la parte de abajo un cabezal de fresado delgado 00:01:31
Separe de la misma manera los dos cordones de soldadura en la unión superior del refuerzo 00:01:39
También aquí deberá cuidar que el material no resulte dañado 00:01:56
Marque luego con granite el centro de los tres remaches 00:01:59
Estos remaches se deben sacar sin dañar el taladro del remache preexistente en la carrocería 00:02:12
Es indispensable que el taladrado se haga de manera recta 00:02:17
Adicionalmente, el punto de unión va pegado, por lo cual deberá disolver el pegamento mediante un soplador de aire caliente 00:02:34
Si sólo tuviera que renovar el refuerzo en la parte lateral, deberá amolar el travesaño limpiamente y eliminar de él todo resto de soldadura 00:02:41
Es indispensable amolar bien el punto de unión superior, eliminando además los restos de pegamento 00:02:55
En caso de que la reparación concluyera aquí, este sería el momento de fijar lateralmente el refuerzo 00:03:05
Pero como nosotros aún no hemos terminado, le vamos a mostrar la fijación una vez que hayamos renovado el larguero, el cual ahora vamos a separar 00:03:15
Pero antes de empezar a hacerlo, retire los pernos de masa sirviéndose de una sierra de 14 dientes 00:03:23
Para trazar la línea de corte, mida 130 milímetros 00:03:31
Marque la línea con claridad, a ser posible con cinta adhesiva 00:03:41
Al separar el larguero, observe que la línea de corte se mantenga recta. 00:04:01
Desbarbe los cantos exteriores de la línea de corte. 00:04:26
En su parte interna, amole una zona de aproximadamente 30 milímetros de profundidad. 00:04:29
Coloque ahora la pieza de unión. 00:04:43
Póngala en el centro del travesaño desde el borde de corte y fíjela. 00:04:52
Aplique a la pieza de unión puntos de soldadura por arriba y por abajo. 00:05:03
Cepille todo el entorno del borde en que vaya a efectuar la soldadura. 00:05:11
Acto seguido, monte el banco de enderezado conforme las instrucciones del fabricante e instale los soportes para los puntos de fijación. 00:05:24
Calibre la pieza de recambio y fíjela en el lugar prescrito. 00:05:32
Proteja el banco de eventuales chispas. 00:05:38
Cepille otra vez las superficies a soldar. 00:05:46
Mediante una soldadora adecuada, aplíquele a la pieza final cuatro puntos en forma diagonal. 00:05:59
Enrase los puntos de soldadura. 00:06:23
El primer cordón de soldadura deberá quedar situado en el borde superior 00:06:25
Y el siguiente en el borde inferior 00:06:43
El cordón lateral deberá soldarlo desde abajo hacia arriba desplazándose en ambos lados hacia arriba de manera uniforme 00:06:56
Y falta poco para concluir la tarea 00:07:10
Este es el aspecto que debe tener un cordón de soldadura bien hecho 00:07:17
Ahora viene el refuerzo 00:07:20
Para calibrar el soporte monte el correspondiente brazo en el banco de enderezado 00:07:22
Coloque lateralmente el refuerzo y fíjelo por arriba. 00:07:33
Por abajo el refuerzo se fija con un tornillo. 00:07:42
Cuando el refuerzo se encuentre bien asentado lateralmente, haga los taladros para los remaches. 00:07:55
Desbarbe luego dichos taladros. 00:08:05
Haga también taladros en las zonas de unión de la parte superior. 00:08:14
El último taladro deberá hacerlo en el extremo derecho. 00:08:17
Estos taladros también los deberá desbarbar. 00:08:25
Ahora se precisa del kit de pegado para carrocería. 00:08:33
Prepare el travesaño para el pegado limpiando a fondo las superficies de montaje del soporte. 00:08:40
Haga lo mismo con las superficies de montaje en la parte correspondiente a la carrocería. 00:08:55
Aplique luego la imprimación. 00:09:07
Repite el procedimiento en las superficies del soporte. 00:09:17
Aplique la pasta adhesiva de manera uniforme. 00:09:28
El resultado debe ser análogo al que estamos viendo en pantalla. 00:09:30
Presione firmemente el refuerzo por los costados y fíjelo con remaches. 00:09:42
Repita el procedimiento en la superficie de montaje superior. 00:10:03
Fije todos los remaches en ambas superficies de montaje. 00:10:13
Elimine luego todos los residuos de pegamento en los bordes de las abrazaderas. 00:10:34
Ahora está a punto de conseguirlo. Solo tiene que volver a soldar el punto de masa. 00:10:41
También en este caso es indispensable amolar la zona de soldadura antes de soldar. 00:10:46
El larguero ya ha sido renovado y el travesaño también está de nuevo en su sitio. 00:10:59
Con ello, usted ha concluido exitosamente la reparación. 00:11:03
