Mi nombre es Gloria Worland, estoy con VIAVI Solutions, y te acompañamos a nuestro webinario de interferencia de uplink hoy. 00:00:00
Esta es nuestra serie de mejor práctica, y esta es la primera de la serie de tres que cubre la detección de PIM. 00:00:13
Antes de presentar a nuestros traductores, quiero dejarles saber que esta sesión está siendo grabada. 00:00:20
Todos los guestos están silenciados y estamos monitoreando las preguntas y respuestas. 00:00:26
Para enviar una pregunta, escríbete al fondo de tu pantalla y verás una caja de preguntas y respuestas. 00:00:31
Puedes escribir tu pregunta y responderemos en la caja de preguntas y respuestas, 00:00:36
o traemos la pregunta a nuestros traductores para la respuesta que sea apropiada para ti. 00:00:42
Esta sesión durará alrededor de 30 a 40 minutos. 00:00:47
Sin más preámbulos, voy a presentar a mis traductores ahora. 00:00:52

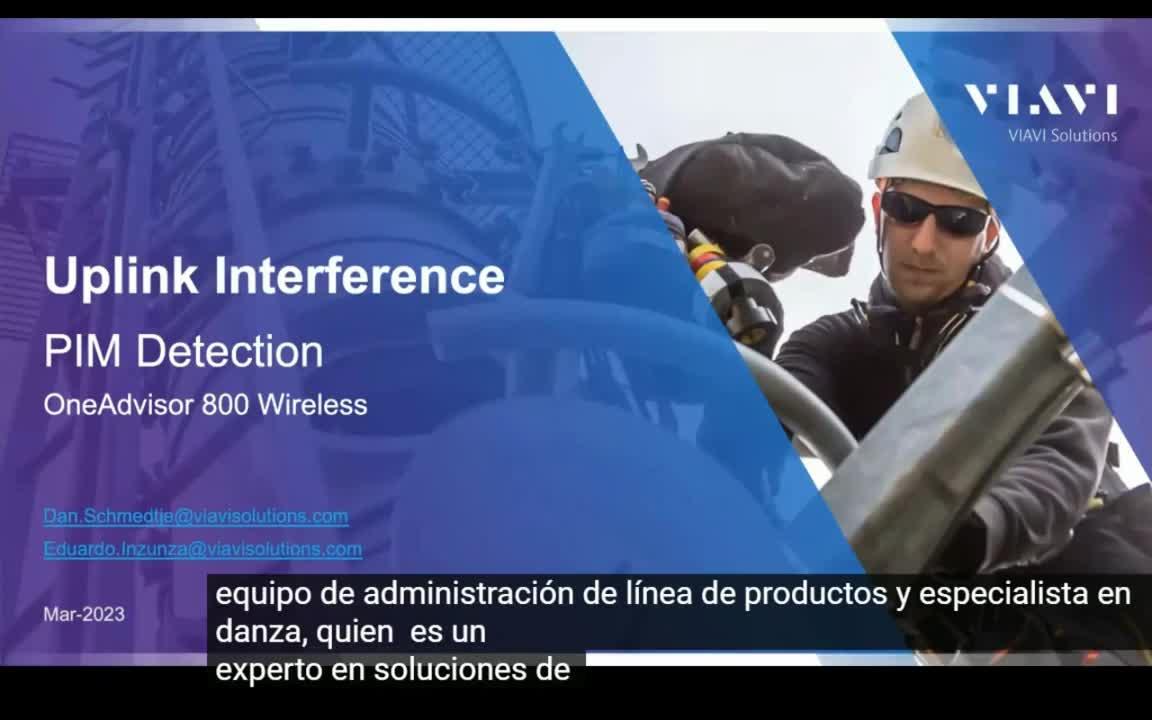

Eduardo Enzunza, que está con nuestro equipo de gestión de línea de productos, 00:00:55
y Dan Smeja, que es un experto en soluciones de domenio, 00:01:00
y les van a proporcionar esta información educativa hoy. 00:01:04
Voy a convertirme en ellos ahora. Gracias. 00:01:08
Gracias, Gloria. Hola a todos, y gracias por estar aquí y participar en este webinar. 00:01:12
En esta sesión, solo diré que va a ser un poco más técnico que comercial, 00:01:19
pero como ha dicho Gloria, si tienes alguna pregunta, 00:01:25
por favor, siéntate libre de enviársela y podremos responderla lo mejor que podamos. 00:01:28
Así que, con eso, solo voy a entrar brevemente en los diferentes temas que vamos a cubrir. 00:01:34
A pesar de que PIM, o Intermodulación Pasiva, es un tema bien conocido, 00:01:40
solo voy a cubrir las bases de lo que es, 00:01:45
y por qué es un problema en el uplink para los usuarios de movilidad, 00:01:48
y también tratar de responder la pregunta de si es un problema en los cargadores de TV. 00:01:54
Típicamente, este problema de PIM ha sido un problema para los cargadores de LTV, 00:02:00
pero solo voy a cubrir brevemente por qué también puede ser un problema en TV. 00:02:06
Y luego, ¿a qué nivel de poder PIM puede afectar al servicio? 00:02:12
Voy a tratar de responder la pregunta de eso, 00:02:16
así como cómo funciona PIM y la detección con R4VSIPRI. 00:02:20
¿Cómo se mapea o transmite el sinal de la RF sobre el protocolo SIPRI? 00:02:25
Y vamos a hacer una breve demostración en R4VSIPRI con una radio. 00:02:32
Y, en realidad, tenemos en esa radio un problema de PIM. 00:02:39
Y luego, un par de ejemplos que hemos visto en el campo. 00:02:44
Básicamente, esto viene con toda la flexibilidad en mapear nuestro dato en SIPRI, 00:02:49
y incluso cuando tenemos varios cargadores, 00:02:57
¿cuál va a ser la mejor manera de identificar el cargador que estamos probando? 00:03:01
Y algunas de las mejores prácticas en términos de la detección de PIM y el proceso de mitigación. 00:03:06
Y al final, les voy a dar una breve referencia de información adicional. 00:03:13
Bien, con eso, déjame ir brevemente a las básicas. 00:03:18
Intermodulación pasiva, ¿qué es? 00:03:23
Básicamente, sucede cuando dos señales en dos frecuencias diferentes 00:03:27
pasan por un camino de transmisión, 00:03:33
y eso tiene algunos problemas de conductividad o características de conductividad. 00:03:36
Por ejemplo, aquí en la derecha, estoy mostrando una radio. 00:03:41
Estoy solo haciendo el ejemplo aquí de que esa radio es en realidad un par de transmisores. 00:03:46
Y tenemos dos frecuencias diferentes con un nivel de poder determinado, 00:03:53
y eso pasa a través de la antena. 00:03:57
Es un cargador, pero es una antena de 50 ohms. 00:04:00
Y luego, a través de eso, pasa a través de múltiples elementos, 00:04:03
pasajeros y combinadores tal vez, 00:04:07
y esos son típicamente pronos a generar PIM. 00:04:09
Y el efecto es que con eso, con esos productos de PIM 00:04:12
que son básicamente una combinación de mis dos fundamentos, 00:04:17
entonces vamos a tener una distorsión intermodulada de niveles diferentes, 00:04:20
el tercero siendo el más poderoso, 00:04:25
luego seguido por el quinto, el séptimo y así sucesivamente. 00:04:28
Pero básicamente, estas son las básicas de por qué esto sucede. 00:04:31
Ahora, cómo esto se refleja en frecuencias ortogonales 00:04:36
y luego en frecuencias ortogonales o OVMA, 00:04:43
es decir, los señales son construidos por múltiples cargadores, 00:04:45
lo que sucede a través de la estructura de LTE y 5G. 00:04:49
Por ejemplo, aquí en la pista, estoy mostrando mi señal LTE de 10 MHz, 00:04:53
y como pueden ver, tiene 600 subcargadores, 00:05:00
y ciertamente esos son básicamente trabajo para construir mi canal LTE, 00:05:04
pero si tengo un problema de PIM, 00:05:11
entonces básicamente va a crear muchas combinaciones de mi intermodulación 00:05:14
que puede afectar mi OPLINK. 00:05:23
Y cuando tengamos una presencia de PIM, 00:05:26
va a haber una señal específica que vamos a ver, 00:05:29
y vamos a mostrar algunos ejemplos, 00:05:32
pero en esencia va a estar aumentando el nivel de ruido del OPLINK. 00:05:34
Como pueden ver aquí en este ejemplo, 00:05:39
basado en la localización de mi intermodulación, 00:05:42
es como eso va a ser reflejado en el OPLINK. 00:05:45
Así que en este ejemplo, estoy mostrando que, sí, 00:05:51
esto puede ir a todo el camino hasta mi OPLINK, 00:05:54
que pasa a estar en 782, 00:05:58
y esto es solo una calculación de mi subcargador 600 con subcargador 0, 00:06:00
una combinación específica, 00:06:06
y eso pasa a estar en la intermodulación 7, 00:06:08
donde está aterrizando en mi OPLINK. 00:06:11
Así que ese es un problema ahora. 00:06:14
¿Tenemos un problema en las radios TTV? 00:06:17
Por ejemplo, tenemos una banda 5G de medio ahora, 00:06:22
y esto pasa a estar en la banda 3.7, 3.8, 00:06:26
y la respuesta es sí. 00:06:31
Bueno, primero, 00:06:33
si tenemos, TTV tiene deslizamiento y OPLINK 00:06:35
en diferentes espacios de tiempo. 00:06:39
Así que si tenemos un problema de pin en una frecuencia diferente, 00:06:41
¿quién se importa? 00:06:45
Bueno, desde ese punto de vista, 00:06:47
tal vez sí, tal vez no. 00:06:49
Estoy diciendo eso porque, 00:06:51
¿quién se importa? no va a afectar a ese canal específico, 00:06:53
pero puede afectar a un canal adjacente, 00:06:56
y eso puede ser propiedad de un operador, 00:06:59
puede ser propiedad de otro operador, 00:07:02
pero puede ser un problema. 00:07:04
Ahora, esto ha sido algo eliminado 00:07:07
por el hecho de que diferentes operadores móviles, 00:07:11
creo que han llegado a un acuerdo 00:07:15
de que van a transmitir la misma configuración de frases. 00:07:17
Lo que eso realmente significa 00:07:21
es que al mismo tiempo 00:07:23
van a estar transmitiendo DOWNLINK 00:07:25
y al mismo tiempo van a estar transmitiendo el OPLINK. 00:07:27
Así que, en esencia, 00:07:31
aunque podamos tener un equipo 00:07:32
entre los operadores de media banda, 00:07:34
no va a interferir con el OPLINK. 00:07:38
A menos que 00:07:42
ninguno de esos operadores 00:07:44
tenga un problema de tiempo, 00:07:46
y si lo tiene, 00:07:48
entonces el DOWNLINK va a lanzarse en el OPLINK 00:07:50
y seguramente va a tener problemas de interferencia, 00:07:53
y eso pasa a ser uno de los temas 00:07:56
que vamos a hablar sobre en la próxima serie. 00:07:58
Ahora, un aspecto diferente es, 00:08:02
bueno, 00:08:04
típicamente esos operadores 5G 00:08:06
o radios 5G 00:08:09
no están instalados 00:08:11
en un sitio solo. 00:08:13
Ese sitio está colocado, 00:08:15
lo que significa que en los celulares macro existentes 00:08:17
los radios 5G están siendo desplegados. 00:08:20
Y lo que sucede es que 00:08:24
si tenemos un radio de media banda, 00:08:27
como se puede ver aquí, 00:08:29
también estamos colocados con otros radios, 00:08:31
que la combinación de esos 00:08:34
pasa a afectar 00:08:37
mi cargador 5G 00:08:39
si tenemos PIM 00:08:41
en la línea de transmisión de los otros radios. 00:08:43
Y eso es así porque estos otros radios 00:08:46
pasan a estar en la banda baja, 00:08:48
y la banda baja 00:08:50
son básicamente cargadores FDD. 00:08:52
Entonces, 00:08:56
todo el despliegue está siendo transmitido 00:08:58
todo el tiempo en una frecuencia específica 00:09:00
porque el despliegue está en una frecuencia diferente. 00:09:03
Por lo tanto, si tengo un problema de PIM 00:09:05
en la banda baja, 00:09:08
va a afectar 00:09:10
todo el tiempo 00:09:12
y que esos productos 00:09:14
van a llegar a mi banda C. 00:09:16
Este es un ejemplo que 00:09:18
recibimos de uno de nuestros compañeros, 00:09:20
ConcealFab. 00:09:22
Como pueden ver, las diferentes combinaciones 00:09:24
de productos FDD 00:09:26
pueden llegar a la banda C. 00:09:28
Por lo tanto, es importante verificar 00:09:30
y verificar que 00:09:33
en todos esos lados 00:09:35
los cargadores de la banda baja 00:09:37
no están transmitiendo 00:09:39
ningún producto de PIM. 00:09:41
Bien, ahora, 00:09:44
¿cuál es el problema 00:09:46
de la intermodulación pasiva? 00:09:48
Bueno, eso pasa a ser relacionado 00:09:50
con la sensibilidad 00:09:52
de la radio. 00:09:54
Aquí, en esta tabla, 00:09:56
he tomado los niveles de sensibilidad 00:09:58
diferentes 00:10:00
definidos por 3GPP 00:10:02
en diferentes segmentos tecnológicos. 00:10:04
Tenemos desde 00:10:06
antes, GSN, LTE 00:10:08
y 5G. 00:10:10
Como pueden ver aquí en 5G, 00:10:12
han definido 00:10:14
diferentes configuraciones 00:10:16
de radios. 00:10:18
Tenemos los tipos de radio 00:10:20
de una red de área amplia 00:10:22
o de una célula macro 00:10:24
que no tiene ningún límite 00:10:26
en términos de transmisión. 00:10:28
También tenemos el rango medio 00:10:30
en el que esas radios transmiten 00:10:32
hasta 38 dBm 00:10:34
y las radios de área local 00:10:36
que son 24 dBm. 00:10:38
Ahora, 00:10:40
como pueden ver en cada una de ellas, 00:10:42
podríamos tener 00:10:44
diferentes bandas de carga 00:10:46
de 5 a 100 00:10:48
basado en el tipo de radio. 00:10:50
Pero como pueden ver aquí, 00:10:52
hay diferentes niveles de sensibilidad 00:10:54
y ese es básicamente 00:10:56
el nivel importante 00:10:58
para el cual 00:11:00
si tenemos un pin que está cerca 00:11:02
de ese nivel de sensibilidad, 00:11:04
entonces va a ser un problema. 00:11:06
¿Y por qué es un problema? Porque, de nuevo, 00:11:08
la sensibilidad basada en este estándar 00:11:10
dice que tenemos que tener 00:11:12
hasta 95% 00:11:14
de transmisión 00:11:16
y eso tiene que ser 00:11:18
garantizado 00:11:20
con una medida específica 00:11:22
o un canal de referencia. 00:11:24
En cualquier caso, si tenemos 00:11:26
un producto de pin, 00:11:28
seguramente esa transmisión se va a afectar. 00:11:30
Entonces, 00:11:32
déjame volver a mi 00:11:34
link de arriba y de abajo 00:11:36
y luego tengo 00:11:38
mis dos frecuencias 00:11:40
que están creando algunos productos de pin. 00:11:42
Luego tengo 00:11:44
un nivel de poder específico que estoy transmitiendo 00:11:46
esos tonos o esas frecuencias, 00:11:48
esos fundamentos. 00:11:50
Digamos que estamos transmitiendo en 46 dBm. 00:11:52
¿De acuerdo? 00:11:54
Ahora, la relación que tenemos entre 00:11:56
eso y el pin, un producto, 00:11:58
es sobre la diferencia entre ellos, 00:12:00
es sobre 136 dBc, 00:12:02
o esa es la diferencia 00:12:04
entre esos dos. 00:12:06
Ahora, si miramos 00:12:08
desde una perspectiva de dBm, 00:12:10
eso significa que ese nivel de pin 00:12:12
es negativo en dBm. 00:12:14
Entonces, si miramos 00:12:16
de vuelta a nuestro nivel de sensibilidad, 00:12:18
vemos que eso 00:12:20
es realmente un problema 00:12:22
para los radios 5G. 00:12:24
Bien, 00:12:28
¿cómo se prueba el pin? 00:12:30
Tenemos un par de metodologías diferentes. 00:12:32
Una es la manera convencional, 00:12:34
y es que tenemos 00:12:36
una cabeza de radio remota 00:12:38
con un pin, 00:12:40
y básicamente aquí desconectamos 00:12:42
la radio y 00:12:44
conectamos un analizador 00:12:46
que va a transmitir un par de tonos. 00:12:48
Entonces, 00:12:50
si transmito dos tonos, 00:12:52
espero ver un 00:12:54
producto de intermodulación 00:12:56
que está 00:12:58
lanzando en el uplink. 00:13:00
Y luego mantengo uno de esos tonos 00:13:02
fijado, y luego 00:13:04
cambio la frecuencia de mi 00:13:06
segundo tono, 00:13:08
así podemos mimicar 00:13:10
un señal de banda amplia 00:13:12
para ver cómo eso está 00:13:14
afectado en el uplink. 00:13:16
Ahora, con este tipo 00:13:18
de analizador, 00:13:20
este tipo de aproximación, 00:13:22
entonces necesito tener 00:13:24
analizadores diferentes por 00:13:26
la frecuencia 00:13:28
de este radio. 00:13:30
Entonces, la alternativa 00:13:34
es tener 00:13:36
el mismo radio, 00:13:38
pero en lugar de eso, 00:13:40
vamos a tener 00:13:42
un portador de monitoreo 00:13:44
a través del link CPRI. 00:13:46
Y con esa 00:13:48
información CPRI, entonces 00:13:50
vamos a poder extraer 00:13:52
todos los componentes RF, 00:13:54
exactamente de la manera en que la radio 00:13:56
recibe los datos. 00:13:58
Entonces, aquí vamos a 00:14:00
poder mostrar 00:14:02
el uplink de 00:14:04
todas las diferentes frecuencias. 00:14:06
Y por frecuencias, 00:14:08
me refiero a las diferentes antenas. 00:14:10
Por ejemplo, en el LTE 00:14:12
hemos escuchado que ha sido 00:14:14
transmitido y transmite, recibe 00:14:16
múltiples input, múltiples output. 00:14:18
Eso significa que tenemos múltiples elementos 00:14:20
de antena que transmiten 00:14:22
y reciben. 00:14:24
Por lo tanto, en este caso, por ejemplo, 00:14:26
podríamos tener cuatro antenas diferentes 00:14:28
o cuatro MIMO. 00:14:30
Pero eso puede ser 00:14:32
diferentes configuraciones. 00:14:34
Una configuración puede ser 00:14:36
que sea SISO, básicamente 00:14:38
solo transmite una antena 00:14:40
y recibe una antena, o MIMO 00:14:42
con múltiples antenas. 00:14:44
En este ejemplo 00:14:46
que estoy mostrando aquí, 00:14:48
como pueden ver, tenemos una fila. 00:14:50
Entonces, estamos mirando el uplink, 00:14:52
pero hay una fila, 00:14:54
y esa fila es una señal PIN. 00:14:56
Y de nuevo, 00:14:58
solo como recuerdo, esto sucede 00:15:00
por el PIN 00:15:02
que es inducido por mi downlink. 00:15:04
Y en este caso específico, 00:15:08
el downlink sucede 00:15:10
en una frecuencia más baja 00:15:12
de mi uplink. Por lo tanto, 00:15:14
tenemos esa fila. Y como pueden ver, 00:15:16
en este caso, 00:15:18
tenemos un PIN en todas las 00:15:20
frases. Entonces, 00:15:22
tenemos aquí cuatro diferentes frases, 00:15:24
cada una de ellas corresponde a una 00:15:26
antena, y 00:15:28
como pueden ver, todas están 00:15:30
afectadas. 00:15:32
Bien, entonces, 00:15:34
una pequeña comparación 00:15:36
en términos de estas dos 00:15:38
metodologías. R4Receiver 00:15:40
es ciertamente más conveniente 00:15:42
porque es más rápido. Simplemente tapamos 00:15:44
en el superlink, 00:15:46
bloqueamos la radio 00:15:48
por un par de minutos, solo para tener 00:15:50
ese puerto de monitoreo, y la radio 00:15:52
puede seguir transmitiendo normalmente. 00:15:54
Y tenemos 00:15:56
una solución específica 00:15:58
para múltiples frecuencias, 00:16:00
así que no depende de la frecuencia. 00:16:02
Y, por supuesto, podemos 00:16:04
hacer alguna mitigación 00:16:06
de ese PIN 00:16:08
si es interno. 00:16:10
Podemos simplemente tapar en los cables 00:16:12
y los escalones y lo arreglar mientras 00:16:14
estamos mirando la señal de PIN 00:16:16
al mismo tiempo. Entonces, remotamente, 00:16:18
podemos tener nuestro 00:16:20
PIN de medida. 00:16:22
Y si tenemos PIN, 00:16:24
pasamos por el proceso de mitigación 00:16:26
de ese PIN, si es interno 00:16:28
o si es 00:16:30
externo. Y si es 00:16:32
externo, tenemos 00:16:34
un proceso con el que 00:16:36
usamos una prueba de PIN 00:16:38
para ir y encontrar 00:16:40
alguna o múltiples fuentes 00:16:42
de PIN, y luego 00:16:44
pasamos por el proceso de 00:16:46
cubrirlas o tratar de arreglarlas 00:16:48
para pinpointer exactamente 00:16:50
a qué punto es 00:16:52
una fuente de PIN o un problema de PIN. 00:16:54
Voy a 00:16:56
elaborar un poco más 00:16:58
después en esta 00:17:00
presentación. 00:17:02
Bien, entonces, 00:17:04
¿qué son los aspectos 00:17:06
de CPRI? 00:17:08
Primero, tenemos el protocolo. 00:17:10
Entonces, tenemos en el protocolo 00:17:12
la conectividad entre 00:17:14
la cabeza de radio remota 00:17:16
y la unidad de base. 00:17:18
Y eso puede tener 00:17:20
diferentes frecuencias de conexión. 00:17:22
Entonces, primero, 00:17:24
es la verificación de CPRI layer 2. 00:17:26
Eso básicamente va a cuidar 00:17:28
de que esa conexión 00:17:30
tenga la frecuencia correcta 00:17:32
de la línea. 00:17:34
Y tenemos 00:17:36
una buena cantidad de poder, 00:17:38
de poder óptico que viene. 00:17:40
Por ejemplo, sabemos que 00:17:42
estos SFPs, 00:17:44
los plugables 00:17:46
microplugables, 00:17:48
esos también tienen 00:17:50
un nivel de sensibilidad 00:17:52
en la luz. 00:17:54
Entonces, tenemos 00:17:56
que verificar 00:17:58
que ese nivel de poder 00:18:00
está 00:18:02
sobre, digamos, 00:18:04
NEC 15, NEC... 00:18:06
Sí, alrededor de NEC 15, 00:18:08
NEC 17 dBm, porque, típicamente, 00:18:10
esos transmiten alrededor de 0 dBm, 00:18:12
pero la sensibilidad está alrededor de NEC 20. 00:18:14
Y si tenemos 00:18:16
una tabla óptica, 00:18:18
que básicamente 00:18:20
trae el signal 00:18:22
a 3 dBm porque tenemos 00:18:24
una separación de 50-50, 00:18:26
solo tenemos que verificar 00:18:28
que esa fibra 00:18:30
tiene características 00:18:32
adecuadas. Y por eso quiero decir, 00:18:34
porque sé que algunas 00:18:36
de estas fibras van a diferentes 00:18:38
segmentos, 00:18:40
paneles de distribución, y tal, 00:18:42
y incluso a veces 00:18:44
en esas interconexiones 00:18:46
puede haber algún suelo 00:18:48
que atinúa el signal. 00:18:50
Así que, de todos modos, siempre es bueno 00:18:52
tener un asesoramiento 00:18:54
del poder óptico, porque 00:18:56
si no, la radio puede estar 00:18:58
frecuentemente 00:19:00
cerrando o 00:19:02
mostrando algún 00:19:04
comportamiento extraño, y eso sucede 00:19:06
porque es solo un layer físico 00:19:08
en la óptica. 00:19:10
Ahora, una vez que 00:19:12
esta verificación 00:19:14
superior 2, 00:19:16
todo es verde, todo se ve bien, 00:19:18
entonces vamos a 00:19:20
la análisis, o demaping 00:19:22
de los datos de la RF, 00:19:24
por lo que entonces podemos 00:19:26
identificar las cargas ópticas 00:19:28
de todos mis diferentes segmentos. 00:19:30
En este ejemplo que estoy mostrando, 00:19:32
como pueden ver, tenemos 4 segmentos, 00:19:34
4 señales ópticos, 00:19:36
y todos son limpios. 00:19:38
Como pueden ver, el nivel de sonido óptico 00:19:40
es plano, no tenemos 00:19:42
ningún suelo 00:19:44
ni ninguna indicación 00:19:46
de que tenemos un pin. 00:19:48
Y en el lado derecho 00:19:50
tengo el mismo, pero lo hicimos 00:19:52
con un zoom en uno 00:19:54
específico, y como pueden ver 00:19:56
no tenemos pin. 00:19:58
Ahora, eso siendo dicho, 00:20:00
como pueden ver en este último 00:20:02
pantalla que estoy 00:20:04
mostrando allí, 00:20:06
lo hicimos con un espectrograma, 00:20:08
y eso es útil porque con 00:20:10
un espectrograma, como pueden imaginar, 00:20:12
esta 00:20:14
verificación, como 00:20:16
mencioné antes, estamos mirando 00:20:18
todo el tiempo hacia la señal óptica. 00:20:20
Por lo tanto, si hay 00:20:22
un problema, y 00:20:24
el problema puede ser una señal óptica 00:20:26
o también puede ser 00:20:28
una interferencia externa. 00:20:30
Y si tenemos interferencia externa, 00:20:32
entonces vamos a poder 00:20:34
mirar y analizar el 00:20:36
perfil o la característica 00:20:38
de esa interferencia externa. 00:20:40
podemos ver que a veces 00:20:44
esa interferencia puede ser 00:20:46
una frecuencia 00:20:48
específica 00:20:50
y es estática y se mantiene en esa frecuencia. 00:20:52
A veces 00:20:54
esa interferencia está saltando, 00:20:56
o a veces es una interferencia 00:20:58
a largo plazo 00:21:00
basada en la fuente 00:21:02
de esa interferencia. 00:21:04
Y esto va a ser una 00:21:06
muy buena metodología 00:21:08
para asesorar y identificar 00:21:10
el comportamiento 00:21:12
de esa interferencia. 00:21:14
Y eso es muy útil porque con 00:21:16
ese comportamiento podemos asesorar, 00:21:18
ok, esto es como 00:21:20
esa interferencia se comporta, 00:21:22
y vamos a usar eso 00:21:24
para hacer un descubrimiento de interferencia, 00:21:26
que también 00:21:28
es uno de los temas 00:21:30
que vamos a hablar en esta serie. 00:21:32
Ok, así que 00:21:34
tenganme en cuenta, vamos a hablar sobre 00:21:36
la interferencia externa, cómo caracterizarla 00:21:38
y cómo encontrarla en el 00:21:40
próximo webinar de esta serie. 00:21:42
Ok, muy bien. 00:21:46
Entonces, ahora aquí tenemos 00:21:48
la análisis de la recepción de RFR 00:21:50
y como pueden ver aquí, 00:21:52
estamos haciendo una comparación entre dos 00:21:54
brancas. En la izquierda 00:21:56
tenemos una que 00:21:58
suele ser la antena 1 00:22:00
y en la derecha tenemos la antena 3. 00:22:02
Y claramente vemos 00:22:04
una diferencia en el 00:22:06
nivel de sonido de la amplitud. 00:22:08
Y aquí, 00:22:10
en la derecha, 00:22:12
en realidad, estamos intercambiando 00:22:14
todas las diferentes brancas, todas las antenas, 00:22:16
así que efectivamente, en un único espectro 00:22:18
estamos viendo todas. 00:22:20
Y como pueden ver, uno de esos 00:22:22
signos, que suele ser 00:22:24
la recepción 3, o en realidad 00:22:26
es la antena 4, 00:22:28
eso muestra 00:22:30
un problema de sonido. 00:22:32
Ahora, debido al 00:22:34
hecho de que solo se muestra en 00:22:36
una y no en las otras, 00:22:38
probablemente podemos 00:22:40
llegar a la conclusión de que 00:22:42
este es un sonido interno, no 00:22:44
externo, porque si 00:22:46
fuera externo, típicamente 00:22:48
se reflejaría en múltiples 00:22:50
antenas. 00:22:52
Pero de nuevo, este es 00:22:54
un signo típico de PIN, 00:22:56
y en este caso específico de este 00:22:58
cargador, el deslizamiento 00:23:00
suele estar en una frecuencia más alta 00:23:02
que el deslizamiento. 00:23:04
Bien. Ahora, 00:23:08
déjame ir brevemente a ver cómo 00:23:10
funciona el PIN. No voy a 00:23:12
pasar mucho tiempo aquí, pero si tienen 00:23:14
preguntas, por favor, 00:23:16
háganos saber. Tenemos 00:23:18
un signo análogo que va 00:23:20
a mi rfPath, y 00:23:22
para este signo análogo, necesitamos 00:23:24
digitizarlo haciendo 00:23:26
un poco de muestraje. 00:23:28
Tomamos algunas 00:23:30
piezas de muestraje. También podemos 00:23:32
padear ese panorama con 00:23:34
algunas piezas de montaje, y el 00:23:36
protocolo CIPRI nos da varias 00:23:38
opciones, el número de piezas que 00:23:40
pueden ser usadas entre el deslizamiento y el 00:23:42
deslizamiento y las piezas de montaje. 00:23:44
Y luego, cuando tenemos 00:23:46
ese muestraje, básicamente 00:23:48
los unimos, unimos esas 00:23:50
piezas de montaje 00:23:52
en los cargadores de antena, y estos 00:23:54
valores de cargador de antena 00:23:56
también pueden ser, 00:23:58
tiene valores diferentes de 4 a 00:24:00
24, y eso es basado en 00:24:02
la amplitud del cargador que estamos 00:24:04
transmitiendo. 00:24:06
La unidad o la amplitud, 00:24:08
digamos, del cargador de antena 00:24:10
se basa en UMTS, 00:24:12
así que es alrededor de 3.8 00:24:14
MHz. Entonces, tenemos 00:24:16
una amplitud de 10 o 00:24:18
12 MHz, y tenemos 00:24:20
grupos más grandes que 00:24:22
necesitamos acomodar 00:24:24
esa batería de ese 00:24:26
cargador. Entonces, los unimos, 00:24:28
todos, y 00:24:30
también tenemos 00:24:32
algunos 00:24:34
valores reservados, 00:24:36
esos valores reservados son 00:24:38
simplemente una manera de flotar o 00:24:40
de poner un camino entre 00:24:42
los grupos de cargadores de antena. 00:24:44
Y luego, al final, 00:24:46
podemos poner 00:24:48
ese cargador. Entonces, 00:24:50
así es como 00:24:52
se digitiza y, básicamente, 00:24:54
se transmite 00:24:56
mis datos RF 00:24:58
a mi protocolo SIPRI. 00:25:00
Y como pueden ver aquí, hay 00:25:02
variantes diferentes, variaciones 00:25:04
diferentes que pueden ser usadas. 00:25:06
Ahora, lo bueno es que 00:25:08
hemos sido capaces de poner 00:25:10
todas esas variantes 00:25:12
de una manera fácil, 00:25:14
podemos identificar 00:25:16
y hacer cambios, así que 00:25:18
efectivamente podemos analizar 00:25:20
cualquier tipo de señal. 00:25:22
En este 00:25:24
ejemplo que estoy mostrando aquí, tenemos 00:25:26
mi mapeamiento, 00:25:28
así que, déjame ver si puedo 00:25:30
mostrar 00:25:32
mi cursor aquí. Así que 00:25:34
este es el entero señal, 00:25:36
mi banda de SIPRI. 00:25:38
Todo el overhead está aquí 00:25:40
en la izquierda, en un 00:25:42
color azul, pero aquí, como pueden 00:25:44
ver, cuando miramos el 00:25:46
señal, todo el dato RF 00:25:48
está aquí 00:25:50
en gris, así que sabemos 00:25:52
cómo este dato 00:25:54
está en el 00:25:56
SIPRI word. Ahora, hemos visto 00:25:58
diferentes configuraciones, y 00:26:00
eso es totalmente válido y 00:26:02
aceptable, donde estos datos 00:26:04
pueden estar en el comienzo del word, 00:26:06
en el medio del word, 00:26:08
o al final. En este 00:26:10
ejemplo específico, lo tenemos 00:26:12
justo al final. 00:26:14
Bien, y 00:26:16
aquí tenemos una sección, 00:26:18
esto es todo el dato de mapeamiento, y aquí 00:26:20
tenemos una sección donde podemos hacer 00:26:22
todos los cambios diferentes en términos de 00:26:24
configuración. 00:26:26
Y con eso, déjame 00:26:28
simplemente volver a 00:26:30
Dan, y Dan 00:26:32
nos va a dar un ejemplo rápido 00:26:34
de cómo esto se ve en 00:26:36
un radio regular. 00:26:38
Absolutamente, déjame simplemente compartir 00:26:40
mi pantalla. No puedo compartir. 00:26:42
Tienes que compartir primero, Eduardo, 00:26:44
aparentemente. Sí, lo siento, lo siento. Está bien. 00:26:46
Espero que no haya mucho 00:26:48
que aparecer en tu pantalla, y lo tengo 00:26:50
funcionando. Sí, lo podemos. 00:26:52
Bien, entonces, a todos, mi nombre es Dan. 00:26:54
Gracias a las personas que me enviaron mensajes en el 00:26:56
fondo. Tengo algunos amigos en la línea, 00:26:58
así que no hablemos, por favor, 00:27:00
a menos que sea un verdadero bromeo. Está bien. 00:27:02
Entonces, lo que Eduardo 00:27:04
estaba mostrando a ti fue, obviamente, 00:27:06
una representación. Tengo un 00:27:08
verdadero radio que estoy tapando. 00:27:10
Puedes ver eso en la esquina izquierda 00:27:12
abajo, pero sólo una explicación rápida de 00:27:14
cómo hacemos nuestra representación visual, 00:27:16
¿cierto? Representación del signal. 00:27:18
Las barras coloradas, como dijo, son 00:27:20
nuestras brancas, que decimos, mira, 00:27:22
este es el signal. Cuando 00:27:24
ejecutas la unidad, 00:27:26
tapa allí. Yo, personalmente, 00:27:28
le puse mis 20 megahertz. Podríamos haber 00:27:30
tocado el botón de configuración, pero 00:27:32
se defiende a la área negra y se 00:27:34
defiende a la área negra. Entonces, 00:27:36
lo tenemos aquí. Entonces, es bueno para la 00:27:38
configuración, y estoy en un sistema de cargadores 00:27:40
únicos. Podríamos estar en un sistema de 00:27:42
multicarrieras. No lo estoy mostrando 00:27:44
porque no tengo acceso a eso hoy. 00:27:46
Y solo por claridad, esto es un 00:27:48
MIMO 4x4, pero como dijo, podemos 00:27:50
hacer 4x4 únicos y incluso 00:27:52
hasta 8x8, si realmente 00:27:54
lo queríamos. Mi 00:27:56
configuración no permite eso. 00:27:58
Entonces, un vistazo rápido y solo 00:28:00
para expresar que este es un verdadero 00:28:02
MIMO 4x4, 00:28:04
con un poco de RF entrando. 00:28:06
Voy a desactivar algunas de las frecuencias 00:28:08
con un poco de cooperación, así que no vamos a 00:28:10
recoger mucho tráfico de usuarios a propósito, 00:28:12
porque eso no es justo cuando empiezo 00:28:14
a encender el pin y todo eso. Estoy tratando de ser 00:28:16
agradable a todos los jugadores que están ahí. 00:28:18
Bastante rápidamente, 00:28:20
el sistema es capaz de analizar una 00:28:22
única antena. Si estamos 00:28:24
isolando una unidad, si quiero isolar dos 00:28:26
unidades fuera, puedo venir aquí y elegir 00:28:28
mis unidades, pero más importante, 00:28:30
si quiero isolar cuatro unidades. Entonces, 00:28:32
este es nuestro sistema MIMO 4x4. 00:28:34
Pueden ver que tenemos cuatro unidades. No tengo 00:28:36
ninguna fuente de pin ahora mismo, así que 00:28:38
se ve bien y limpio. 00:28:40
Pero hablemos de lo que, sabes, lo que 00:28:42
tenemos que hacer en el mundo real cuando trabajamos 00:28:44
con nuestros clientes, es ir directamente a este botón 00:28:46
aquí y voy a desactivar 00:28:48
todas las frecuencias por un segundo. Y hacemos 00:28:50
lo que llamamos el Overlay 4x4. 00:28:52
Y la razón por la que lo hacemos es que 00:28:54
queremos que nuestros clientes puedan rápidamente 00:28:56
isolar una cosa de la otra. 00:28:58
Como lo explicó Eduardo, 00:29:00
si es un problema interno, 00:29:02
si es un problema de una sola fuente, 00:29:04
en contra de un problema multipuerto o 00:29:06
una fuente, deberíamos decir. Puedes 00:29:08
isolarlo rápidamente aquí sin tener que mirar 00:29:10
al acceso Y, sin tener que 00:29:12
mirar a nada, y lo llamo la 00:29:14
Métrica Sesame Street, y no es una 00:29:16
broma para nadie, pero es el viejo adjetivo de que una 00:29:18
de estas cosas parece diferente de la otra. 00:29:20
Déjame crear un PIM 00:29:22
y puedes ver 00:29:24
bastante rápido. 00:29:26
Tengo que salir y mover una antena. Ahí va. 00:29:28
Bastante rápido. Una de estas cosas 00:29:30
no es como la otra. Debería 00:29:32
desactivar el poder en esta. 00:29:34
Es bastante simplista. Tengo 00:29:36
un problema de PIM. 00:29:38
Quiero isolarlo con números. Quizás 00:29:40
estoy enviando esto a un reporte, a un gerente. 00:29:42
De hecho, vamos a isolar 00:29:44
toda la cosa con valores min, 00:29:46
valores máximos de poder por branco. 00:29:48
Te doy un gráfico de barras. Sabes, hey, de nuevo, 00:29:50
una de estas no parece como la otra. Puedo 00:29:52
elegir lo que quiero mirar. 00:29:54
Y puedo dejarlo de vuelta a cero, 00:29:56
lo que hice. Tengo que 00:29:58
ponerlo de vuelta y de vuelta esporádicamente. De nuevo, 00:30:00
estoy tratando de proteger a los locales, si 00:30:02
lo quieres. Un sistema 00:30:04
extremadamente simplista, 00:30:06
definido en lo que habló Eduardo. 00:30:08
Tapamos en la fibra. Estamos 00:30:10
mirando el sistema en vivo y 00:30:12
he tenido un par de preguntas en la parte 00:30:14
de atrás que he estado tratando de responder, 00:30:16
así que gracias por las preguntas. 00:30:18
Estamos usando las antenas que 00:30:20
están en el sistema. El diseño de esto es 00:30:22
que tienes tu RRU o tu 00:30:24
RRH. Hay algunas preguntas sobre 00:30:26
LTE versus 5G. 00:30:28
Si es 5G basado en SIPRI, 00:30:30
esto funciona tan bien en 5G como 00:30:32
en 4G. Hablaremos de algunas de las preguntas 00:30:34
mientras 00:30:36
llegamos al final de la llamada, 00:30:38
pero esto nos permite ver exactamente 00:30:40
lo que el sistema está mostrándonos. 00:30:42
Para aquellos que están mirando cercano, tengo 00:30:44
un par de espacios cortos que están apareciendo en 00:30:46
esto. Eso es porque, de nuevo, 00:30:48
esto es como en un edificio y está 00:30:50
flotando y hay un montón de cosas 00:30:52
sucediendo, pero desde un 00:30:54
punto de vista de la antena, hemos creado 00:30:56
esto para ser una vista en real tiempo, 00:30:58
la capacidad de poner un nivel para decir, 00:31:00
bien, en un mundo perfecto, aquí está mi 00:31:02
punto de partida. 00:31:04
Cuando empiezo a crear interferencia, 00:31:06
en realidad tomarías esto y empezarías 00:31:08
a moverlo y decir, bien, aquí está donde 00:31:10
está mi antena, supongamos que se detiene ahí 00:31:12
y ahora voy a ejecutar mis técnicas 00:31:14
de mitigación de la antena. Eduardo 00:31:16
va a hablar sobre eso en algunas de las presentaciones, 00:31:18
pero muchas de las cosas que nosotros 00:31:20
que hemos hecho, el PIM normal 00:31:22
y la prueba de PIM de dos puentes o 00:31:24
prueba de PIM de dos tonos, es muy similar, 00:31:26
¿verdad? Hay pruebas de PIM, 00:31:28
las tenemos, están afuera, 00:31:30
hay un montón de 00:31:32
productos de mitigación de PIM de ConcealFab y 00:31:34
otras personas que son usados temporales 00:31:36
y lo bueno de este 00:31:38
sistema es que cuando 00:31:40
ves lo que ves en la pantalla, 00:31:42
es un analizador de tiempo real. 00:31:44
Estamos viendo lo que el sistema ve, 00:31:46
estamos siendo afectados 00:31:48
por el sistema. De hecho, tuve que 00:31:50
poner un poco de medida para 00:31:52
desactivarlo porque estamos obteniendo 00:31:54
en la media unos 20 a 30 pasos por 00:31:56
segundo en el sistema, 00:31:58
así que cambia rápidamente. 00:32:00
De hecho, me gusta arreglarlo, así que 00:32:02
puedo ver los cambios y no tengo que 00:32:04
sentarme allí y verlo subir y bajar demasiado. 00:32:06
sabes, podemos establecer puntos de referencia. 00:32:10
Para aquellos que están acostumbrados 00:32:12
a las herramientas de análisis de espectro, 00:32:14
podemos establecer puntos de referencia y puntos de referencia. 00:32:16
Podemos hacer todo lo que estamos acostumbrados a 00:32:18
desde un analizador de espectro, 00:32:20
pero diseñamos la herramienta para no 00:32:22
tener que usar esas, porque sabemos que hay 00:32:24
muchos de nuestros clientes que no están acostumbrados 00:32:26
a los displays de espectro y 00:32:28
están acostumbrados a las métodas de PIM tradicionales, 00:32:30
por lo que el botón aquí con 00:32:32
todo el dato en el fondo 00:32:34
contra los gráficos de barras. 00:32:36
Personalmente soy un tipo gráfico, 00:32:38
por eso me gusta mirar la otra pantalla y usar 00:32:40
un marcador, ¿cierto? O no un marcador, 00:32:42
un sistema bastante simplista. 00:32:44
Y con eso, Eduardo, 00:32:46
¿hay algo que quieras agregar? 00:32:48
De hecho, déjame abrirlo, 00:32:50
¿o queremos volver a la tuya? 00:32:52
Muy bien, Dan, gracias, lo aprecio. 00:32:54
No hay problema, lo compartiré 00:32:56
y lo pondré en el background y empezaré 00:32:58
a responder las preguntas. 00:33:00
Sí, hay alrededor de cinco preguntas, 00:33:02
así que lo esperaremos. 00:33:04
Ahora, y uno de los compañeros tuvo su mano levantada, 00:33:06
no sé si fue para algo 00:33:08
relacionado con lo que estabas mostrando 00:33:10
en la pantalla o para asegurarse de que 00:33:12
sus preguntas hubieran sido respuestas, así que... 00:33:14
En este punto, si escribes, 00:33:16
cualquiera que levante su mano, lo responderé 00:33:18
y podemos volver a mi pantalla al final de la presentación. 00:33:20
Absolutamente. Gracias. 00:33:22
Bien, muy bien. 00:33:24
Gracias, así que pasemos. 00:33:26
Así que déjame 00:33:28
compartir con ustedes algunos 00:33:30
de los ejemplos aquí 00:33:32
que hemos visto en el campo, 00:33:34
porque, como pueden imaginar, 00:33:36
con todas las variantes diferentes 00:33:38
es un poco desafiante. 00:33:40
Así que, por ejemplo, este es 00:33:42
un caso interesante. 00:33:44
Como pueden ver aquí, estoy mostrando 00:33:46
que tenemos, 00:33:48
en este caso, tenemos varias cargas. 00:33:50
Así que tenemos 00:33:52
en realidad dos cargas, dos cargas componentes 00:33:54
en 5 MHz con 00:33:56
MIMO 4X y también dos 00:33:58
cargas componentes a 20 MHz 00:34:00
con MIMO 4X. 00:34:02
Así que 00:34:04
estamos mirando el enlace CIPR 00:34:06
aquí, como pueden ver, 00:34:08
todos los datos de RF están al final 00:34:10
y estamos solo mirando los 5 00:34:12
MHz que pasa a empezar 00:34:14
aquí con mis datos de RF. 00:34:16
Todas estas diferentes colores 00:34:18
que ven son básicamente 00:34:20
esas cargas de antena 00:34:22
que explicé brevemente 00:34:24
sobre cómo el CIPRI 00:34:26
mapea los datos de RF. 00:34:28
Así que básicamente solo ponemos 00:34:30
codificación de color en ellos y eso básicamente 00:34:32
significa que aquí tenemos un par de cargas de antena. 00:34:34
Este es un grupo. 00:34:36
Este es para una antena. 00:34:38
En verde tenemos 00:34:40
antena 1. 00:34:42
En rojo tenemos antena 00:34:44
2 o antena 1 00:34:46
basado en la numerología que están usando. 00:34:48
Pero en cualquier caso, las cuatro antenas están 00:34:50
aquí y 00:34:52
pueden verlas por el 00:34:54
diferente codificador de color. 00:34:56
Igualmente aquí en la 00:34:58
izquierda tenemos 00:35:00
en la otra sección, en el resto de datos, 00:35:02
mi cargador de 20 MHz. 00:35:04
Ahora, la diferencia aquí 00:35:06
es que para 20 MHz 00:35:08
tenemos que tener, en este caso, 00:35:10
cinco diferentes 00:35:12
cargadores de antena para crear 00:35:14
un grupo para esa antena. 00:35:16
Bien, esto es bueno. 00:35:18
Sin embargo, 00:35:20
a veces 00:35:22
hemos visto que 00:35:24
algunas de estas antenas 00:35:26
no necesariamente 00:35:28
son de ese cargador de componentes. 00:35:30
Vamos a 00:35:34
en este caso, por ejemplo, 00:35:36
como mencioné antes, tenemos dos 00:35:38
cargadores de componentes 00:35:40
a dos frecuencias diferentes, 00:35:42
ambas a 5 MHz de amplitud, 00:35:44
pero transmiten dos frecuencias diferentes. 00:35:46
Digamos, 1700 y 00:35:48
1900. 00:35:50
Ahora, tendemos a creer 00:35:52
que todas 00:35:54
estas 00:35:56
antenas subseguentes 00:35:58
son para ese cargador de componentes. 00:36:00
Pero, 00:36:02
no siempre es así. 00:36:04
Este es un ejemplo 00:36:06
que estoy mostrando. 00:36:08
Déjame 00:36:10
darles un ejemplo 00:36:12
sobre cuál es el mejor modo 00:36:14
de detectar 00:36:16
cuál antena 00:36:18
corresponde a 00:36:20
ese cargador de componentes que estamos analizando. 00:36:22
Y por qué esto es importante. 00:36:24
Esto es importante porque si 00:36:26
ocurre un problema con una antena 00:36:28
de esa frecuencia específica y no 00:36:30
ocurre con esa, 00:36:32
entonces vamos a tratar de arreglar o probablemente 00:36:34
arreglar una antena que 00:36:36
probablemente es buena. 00:36:38
Ahora, ¿cómo sabemos 00:36:40
cuál antena 00:36:42
estamos analizando? 00:36:44
Y eso es simplemente 00:36:46
generando un sinal de referencia. 00:36:48
Entonces, aquí con 00:36:50
nuestro instrumento, el analizador, 00:36:52
el OneAdvisor 800, 00:36:54
al mismo tiempo que estamos analizando 00:36:56
los datos de SIPRI, 00:36:58
también podemos 00:37:00
generar un tono. 00:37:02
Como pueden ver aquí, 00:37:04
en este slide, 00:37:06
tenemos un tono que 00:37:08
ha sido generado 00:37:10
por el OneAdvisor. 00:37:12
Así que aquí, claramente, 00:37:14
podemos ver exactamente 00:37:16
que ese uplink 00:37:18
corresponde a esta 00:37:20
frecuencia. 00:37:22
Igualmente, aquí a la derecha, 00:37:24
tenemos esos tonos que han sido generados 00:37:26
y, de nuevo, los estoy usando 00:37:28
solo como referencia 00:37:30
para 00:37:32
identificar muy claramente 00:37:34
la frecuencia de mi uplink. 00:37:36
Entonces, al final, básicamente 00:37:38
vemos aquí que esta es 00:37:40
la antena 0 de uno 00:37:42
de mis 5 MHz. 00:37:44
Este es mi primer cargador componente, 00:37:46
la antena 1, 00:37:48
y luego, como sucede, 00:37:50
en ese mismo 00:37:52
link, tenemos 00:37:54
la antena 0 de mi segundo 00:37:56
cargador componente. 00:37:58
Y luego, a la derecha, estoy 00:38:00
mostrando en el otro link de SIPRI que tengo 00:38:02
mi antena 2, antena 3 00:38:04
para un cargador componente y 00:38:06
antena 2, antena 3 para el segundo 00:38:08
cargador componente. 00:38:10
Y, de nuevo, esto es muy útil 00:38:12
una vez que tenemos un señal de referencia 00:38:14
en el que podemos identificar 00:38:16
correctamente la frecuencia 00:38:18
de mi uplink. Esta es una de las mejores 00:38:20
prácticas que hemos visto muy útil. 00:38:22
Ahora, el proceso de mitigación. 00:38:24
Este es 00:38:26
un breve 00:38:28
gráfico de lo que 00:38:30
sucede cuando tenemos un problema de señal. 00:38:32
Primero, hacemos un análisis 00:38:34
en RFR de SIPRI. 00:38:36
Si no hay problema de señal, 00:38:38
es una interferencia externa y 00:38:40
vamos a un proceso diferente. Pero 00:38:42
si tenemos señal, 00:38:44
primero ponemos algunos absorberes 00:38:46
y zapatos, y eso nos va a ayudar 00:38:48
a hacer una distinción entre 00:38:50
señal externa y 00:38:52
señal interna. Entonces, si 00:38:54
todavía tenemos señal cuando ponemos un zapato, 00:38:56
entonces es interna, 00:38:58
y luego hacemos 00:39:00
un tipo de proceso de inspección 00:39:02
y tapas, la mayoría de las veces, 00:39:04
y revisamos los conectores 00:39:06
para asegurarnos de que todos 00:39:08
tengan el toque correcto. Y eso 00:39:10
típicamente resuelve el problema. 00:39:12
Entonces, esto es solo 00:39:14
un análisis hasta que ese problema 00:39:16
se evita. Y, como mencioné, 00:39:18
podemos hacerlo constantemente 00:39:20
mientras estamos mirando el RFR 00:39:22
en SIPRI en tiempo real. 00:39:24
Si es 00:39:26
externo, entonces 00:39:28
típicamente usamos una prueba de señal 00:39:30
y analizamos con un 00:39:32
espectro de tiempo real, tenemos 00:39:34
algunos aumentos de sonido 00:39:36
en ese señal de amplitud. 00:39:38
Esto se hace 00:39:40
con la prueba de señal. 00:39:42
Y luego, una vez 00:39:44
que encontramos una fuente, 00:39:46
cubrimos esa área con un zapato 00:39:48
o papel, y luego 00:39:50
continuamos el proceso. Y lo hacemos 00:39:52
porque, típicamente, hay 00:39:54
múltiples lugares o fuentes 00:39:56
de señal. 00:39:58
Y luego, 00:40:00
al final, lo mitigamos 00:40:02
y creamos un reporte. 00:40:04
Bien, déjame 00:40:06
darles un par de ejemplos rápidamente. 00:40:08
Primero, 00:40:10
de nuevo, al principio del proceso, 00:40:12
si miramos el RFR en SIPRI, 00:40:14
podemos ver aquí que tenemos 00:40:16
esa señal típica de señal, tenemos 00:40:18
una escala. Entonces, la señal está detectada. 00:40:20
Sabemos cuál antena 00:40:22
está 00:40:24
exhibiendo estos problemas. 00:40:26
Entonces, primero, ponemos 00:40:28
algunos absorberes. 00:40:30
Entonces, de nuevo, usamos el 00:40:32
congelador de la fabricación como ejemplo para poner absorberes. 00:40:34
Y todo depende 00:40:36
del comportamiento de 00:40:38
esa señal que 00:40:40
podemos asesorar o determinar 00:40:42
si es interna o 00:40:44
externa. Entonces, 00:40:46
si la señal se desvanece, entonces es externa. 00:40:48
Si es todavía ahí, entonces es interna. 00:40:50
Muy bien. 00:40:52
Ahora, 00:40:54
hagamos 00:40:56
este ejemplo y digamos 00:40:58
que es una señal externa. 00:41:00
Entonces, aquí tenemos un 00:41:02
recorrido que suele tener diferentes... 00:41:04
En este ejemplo, estoy 00:41:06
apuntando a una estructura de metal 00:41:08
que suele tener. 00:41:10
Típicamente, esos son prontos a generar 00:41:12
productos de señal. 00:41:14
Entonces, simplemente vamos con una 00:41:16
prueba de señal de ConcealFab 00:41:18
que tiene un filtro en ella 00:41:20
y luego usamos nuestro 00:41:22
analizador para detectar 00:41:24
cualquier aumento en mi 00:41:26
frecuencia de señal. 00:41:28
Y si sucede, 00:41:30
entonces decimos, bien, aquí tenemos 00:41:32
un problema. Está enviando 00:41:34
un montón de productos 00:41:36
de señal. Entonces, tenemos que cubrir 00:41:38
eso o mitigarlo. 00:41:40
En este ejemplo, en este mismo rooftop, 00:41:42
simplemente ponemos 00:41:44
papel de señal que básicamente 00:41:46
va a cubrir 00:41:48
esas instancias. 00:41:50
Y al final, después de que 00:41:52
este proceso suceda, 00:41:54
como pueden ver aquí en mi 00:41:56
señal de recepción de RFO, 00:41:58
la señal ha sido mitigada. 00:42:00
No tengo más 00:42:02
ningún problema de señal en mi frecuencia de señal. 00:42:04
Bien. Con eso, 00:42:08
quiero 00:42:10
agradecerles a todos. 00:42:12
Vamos a ir a las preguntas y respuestas 00:42:14
tan pronto como podamos. 00:42:16
No olviden de seguir enviando 00:42:18
preguntas a Dan, 00:42:20
a mí mismo y a Gloria, 00:42:22
si no tenemos tiempo para 00:42:24
responderlas todas o si tienen alguna 00:42:26
pregunta más tarde. Aquí tengo 00:42:28
un par de referencias 00:42:30
que tenemos disponibles 00:42:32
en nuestro sitio web 00:42:34
en el sitio web de OneAdvisor 00:42:36
de la plataforma wireless. Tenemos diferentes 00:42:38
recursos, notas de aplicación, incluyendo 00:42:40
cosas relacionadas con el equipo 00:42:42
y cómo hacer videos. 00:42:44
Y luego, en la parte derecha, 00:42:46
es donde pueden encontrar 00:42:48
la solución para la 00:42:50
descubrimiento de interferencia, que, de nuevo, 00:42:52
voy a estar hablando sobre en la 00:42:54
siguiente serie 00:42:56
o en el próximo webinar de esta serie. 00:42:58
Bien. 00:43:00
Entonces, Eduardo. 00:43:02
¿Tienes unos minutos para responder algunas preguntas? 00:43:04
Sí. No quería detenerte, pero 00:43:06
tenemos muchas buenas preguntas, ¿verdad? 00:43:08
Estoy tratando de escribir y soy un horrible 00:43:10
escribir. Así que estoy escribiendo lo más rápido posible. 00:43:12
Algunas de estas voy a responder en vivo 00:43:14
solo porque hay un par de preguntas 00:43:16
que son solo un poco demasiado complicadas 00:43:18
para responder aquí. Entonces, si puedo 00:43:20
robar el share de pantalla por un segundo. 00:43:22
Gracias. 00:43:24
Vamos a volver 00:43:26
a esta. 00:43:28
Esa debería ser mi unidad. 00:43:30
La primera es algo que he perdido 00:43:32
completamente. ¿Cómo guardas los datos? 00:43:34
Debería haber 00:43:36
puesto el botón. Digamos que tenemos algo 00:43:38
sucediendo. Voy a, de nuevo, encender un 00:43:40
poco de 00:43:42
ruedas en aquí. Digamos que queremos 00:43:44
tomar una foto. Hay muchas formas. 00:43:46
Puedes, literalmente, solo 00:43:48
dar clic en ese botón para una pantalla. Eso es un 00:43:50
archivo PNG. Más importante, 00:43:52
te das clic en este botón aquí, que es 00:43:54
el icono de guarda, y obtienes tu 00:43:56
elección. Le darás un nombre. 00:43:58
Si no tienes tiempo, 00:44:00
podemos hacer un reporte, que es un PDF, 00:44:02
donde puedes agregar información 00:44:04
en donde, sabes, aquí está quien soy, aquí está 00:44:06
donde estoy, aquí está la id de la parte, aquí es a lo que estoy 00:44:08
mirando. Por supuesto, siempre 00:44:10
encender los archivos. Una vez que tienes tu 00:44:12
encendido de la manera que te gusta, guardas un archivo de encendido. 00:44:14
Puedes, de hecho, echar datos a 00:44:16
CSV. No es realmente práctico aquí. 00:44:18
Lo bueno, 00:44:20
es que incluso puedes lograrlo. Puedes, de hecho, 00:44:22
presionar este botón y 00:44:24
grabar el datos. Entonces, si ves algo que 00:44:26
está cambiando constantemente, puedes 00:44:28
grabarlo como en TiVo, y luego, 00:44:30
a un tiempo más tarde, vuelve a 00:44:32
jugarlo de vuelta, y luego haces 00:44:34
mucho de lo que estamos hablando. Obviamente, no estamos 00:44:36
haciendo eso aquí, pero para 00:44:38
la persona que me preguntó sobre 00:44:40
el reporte, absolutamente. 00:44:42
No voy a llenar el dato, pero ahora tengo 00:44:44
un PDF del test y el 00:44:46
dato que está en esa pantalla. Quiero 00:44:48
asegurarme de que lo limpiamos. Lo perdí completamente. 00:44:50
Así que te agradezco por ese. 00:44:52
La pregunta más difícil del día es 00:44:54
¿Puedes explicar cómo 00:44:56
puedes obtener el mismo cargador de espectro 00:44:58
en dos amplitudes de poder diferentes? 00:45:00
Bien. Entonces, si vamos 00:45:02
aquí, lo que 00:45:04
hacemos es separar la pantalla 00:45:06
en solo cuatro cuadrantes, 00:45:08
si quieres. Es la misma pantalla de analizar el espectro 00:45:10
con nuestros valores de poder aquí 00:45:12
en la izquierda. Así que usamos un 00:45:14
acceso a DBM, y 00:45:16
agregué un poco de nivel, así que se 00:45:18
encajaría bien allí, a números algo realísticos. 00:45:20
Y así, 00:45:22
en un real, 00:45:24
vas a obtener una amplitud a la vez, 00:45:26
porque así es como un analizador de espectro funciona. 00:45:28
En un analizador RRF over CIPRI, 00:45:30
y me disculpo por 00:45:32
saltar, pero hace sentido. 00:45:34
De hecho, separamos 00:45:36
cada una de estas barras coloradas 00:45:38
en un 00:45:40
analizador de espectro. Así que, 00:45:42
por ejemplo, el de la izquierda 00:45:44
inferior es solo este azul 00:45:46
ligero azul. No sé qué color es. 00:45:48
Si me mudé a 00:45:50
un azul negro, 00:45:52
lo mostraría. Así que lo que sucede es 00:45:54
que en este display, 00:45:56
imagina que este sería el azul, 00:45:58
este sería el negro, uno de ellos era color salmón 00:46:00
y el otro era el otro. 00:46:02
Simplemente los separamos lógicamente 00:46:04
porque la fibra y el mapeamiento 00:46:06
de los datos RRF en la fibra 00:46:08
podemos separar antenas. 00:46:10
Y luego, ya sabes, de nuevo, usamos el 00:46:12
buen pequeño botón aquí, y voy a descargar todo el 00:46:14
desgaste. Ponemos todos cuatro en 00:46:16
la misma pantalla. Pero entiende, Rami, 00:46:18
es un analizador de espectro con una antena en él. 00:46:20
Quiero decir, es la herramienta, pero en este caso 00:46:22
estamos haciendo esto a través de la fibra, 00:46:24
que es la siguiente pregunta que voy a intentar responder 00:46:26
de cómo lo tapamos. Así que 00:46:28
es por eso que ves cuatro amplitudes al mismo tiempo 00:46:30
que no son de Max Holder 00:46:32
o Min Holder o nada de eso. 00:46:34
Espero que lo hayas entendido. 00:46:36
De ninguna manera podía escribir eso. Así que, 00:46:38
gran pregunta. 00:46:40
Aziz, pusiste la palabra 00:46:42
conductiva con una cuestionada. No lo entiendo 00:46:44
porque estaba escribiendo y no estaba escuchando a 00:46:46
la vez, así que tal vez necesitamos 00:46:48
reimaginar eso o 00:46:50
tal vez un poco más de detalle sobre eso. 00:46:52
Mike preguntó, 00:46:54
¿con un sector de antena 00:46:56
de 2x2 solo usando la ONN como 00:46:58
forma de decir si el PIM es un problema interno 00:47:00
o externo? Buena pregunta. 00:47:02
En la mayoría 00:47:04
de los PIMs internos, 00:47:06
si, ya sabes, en la mayoría, y esto es 00:47:08
siempre un caveat aquí, es 00:47:10
un puente solo, un puente solo, 00:47:12
no importa si es el coax, 00:47:14
el adaptador 4.3 o la antena 00:47:16
misma, ese es el problema. Y haré 00:47:18
eso aquí con un PIM de 2x2. 00:47:20
Déjame separar estos 00:47:22
y mostrarlo aquí como un 2x2, 00:47:24
¿verdad? En este 00:47:26
caso, tengo uno que está perfectamente 00:47:28
plano y es exactamente donde quiero verlo. 00:47:30
Y tengo uno que no lo es. Puedes 00:47:32
aludir que este es un puente 00:47:34
solo o un problema interno. 00:47:36
No es 100%, pero 00:47:38
puedes aludir a eso porque 00:47:40
el otro lado de eso es cuando es un 00:47:42
problema interno, casi siempre 00:47:44
afecta al menos dos plazas. 00:47:46
Y si piensas en cómo son las plazas, 00:47:48
tienes tu antena 1 y 3, 00:47:50
son normalmente la misma polarización, 00:47:52
45 por ejemplo, y 2 y 4 00:47:54
van a ser el negativo de 45. 00:47:56
Los dos positivos, al menos, deberían 00:47:58
ser afectados, y sé que hay gente 00:48:00
ahí que va a decir no, y eso es verdad, 00:48:02
porque siempre hay un área gris aquí. 00:48:04
Pero esa es la manera más fácil 00:48:06
de descubrirlo, y mi pequeño secreto 00:48:08
en el fondo de mi pequeña instalación es 00:48:10
que, de nuevo, tengo una antena. 00:48:12
La razón por la que tengo un PIM de un puente 00:48:14
es que he liberado mi adaptador N, 00:48:16
que va desde un DIN, porque este es un 00:48:18
montaje muy antiguo, a un coupler, 00:48:20
a un adaptador N, y simplemente lo desmonto 00:48:22
lo suficientemente hasta donde estoy teniendo 00:48:24
un visuario horrible, si quieres. Y así es como 00:48:26
obtienes un PIM de un puente para mí, porque 00:48:28
tengo cargos en él y simplemente lo desmonté 00:48:30
uno de ellos, ¿verdad? Así que, 00:48:32
espero que eso responde a tu pregunta 00:48:34
para un puente interno versus externo. 00:48:36
Corku, 00:48:38
top question. 00:48:40
Asking about PIM on rooftops. 00:48:42
Your questions about PIM cancellation 00:48:44
devices. Yes, there are companies 00:48:46
that do interference 00:48:48
cancellation, I'm going to call them. I am not an expert 00:48:50
on interference canceling. There are 00:48:52
companies out there, the name I know 00:48:54
is ISCO, that's one of them. 00:48:56
The carriers that are on the phone probably have 00:48:58
way more expertise with 00:49:00
those products than I do, and I'm speaking 00:49:02
to the service providers 00:49:04
that are on the call. 00:49:06
This is not an interference 00:49:08
canceler. This is a 00:49:10
identification tool to show you what 00:49:12
the system sees. 00:49:14
But yeah, there are. 00:49:16
Pluses, minuses, I'm not the guy to talk about it. 00:49:18
We're not the company to talk about it, because we don't 00:49:20
do that, right? 00:49:22
Real quickly, Dan, 00:49:24
a couple of people have asked how to sign up 00:49:26
for the next sessions. The next session 00:49:28
is April 6th on 00:49:30
mid-band intercell interference. 00:49:32
Invitations are going out 00:49:34
today for that one, might even 00:49:36
be in some inboxes already. 00:49:38
And I did put the registration 00:49:40
link in the chat. You can register 00:49:42
right now if you want. 00:49:44
Okay. And I'm sorry for 00:49:46
jumping around again. I know we're recording this. 00:49:48
I want to get to Aziz's before we get off. 00:49:50
How do I sign up 00:49:52
for this? Thank you, Mommy. 00:49:54
This only works on 800 00:49:56
and older 700 series. 00:49:58
Bill, 00:50:00
don't know what 700 series are. 00:50:04
Eduardo, obviously, if we know what that is. 00:50:06
I only know. 00:50:08
Go ahead. 00:50:10
We also have our reverse ZIPRI capabilities on the 00:50:12
780 platform. 00:50:14
So, 00:50:16
yeah, it's also possible 00:50:18
to do it. 00:50:20
It's not going to be probably 00:50:22
as clean and easy, but 00:50:24
that we have here in the one advisor. 00:50:26
But yeah, it's also possible. 00:50:28
It's funny. I can't remember 00:50:30
my own product. 00:50:32
That would have been a 785, 00:50:34
by the way. If you had said that, I would have got it. 00:50:36
Thanks, Bill. 00:50:38
So, there was a question on tapping. 00:50:40
Eduardo, do we have a slide on 00:50:42
any better slides on tapping 00:50:44
in the last couple minutes? 00:50:46
We do. We can 00:50:48
send that via email. Yes. 00:50:50
Yeah, okay. So, 00:50:52
how you tap, 00:50:54
I'll walk you through a little bit of it 00:50:56
just so we can see it, right? 00:50:58
So, you can see from a power level. 00:51:00
This is the fiber tapping screen. 00:51:02
We don't really show a lot. 00:51:04
You disconnect the RRH 00:51:06
or RRU, if you're in an Ericsson world, 00:51:08
from your baseband unit or DUS, 00:51:10
whatever you want to call it. 00:51:12
In our tap, you would plug that into port A, 00:51:14
which we like to call it A because it's for 00:51:16
the antenna, and then you take a jumper fiber 00:51:18
from port B, which goes to 00:51:20
the baseband unit, hence port B, 00:51:22
and that will allow the radio 00:51:24
in the baseband unit to talk again 00:51:26
without seeing anything. It loses a little bit 00:51:28
of power because we steal 3 dB of light 00:51:30
out of it. 00:51:32
And then next to 00:51:34
that tap, which we can put in a picture, 00:51:36
there is a monitor port. 00:51:38
There's two monitor ports. There's actually 00:51:40
one to monitor what's coming out of the baseband unit. 00:51:42
We don't care about that because we're not in manufacturing 00:51:44
and we're not here to fix radios. 00:51:46
And then there's one to tap everything 00:51:48
coming out of the RRH 00:51:50
or RRU, and that's the one we 00:51:52
plug into. Again, if it's our tap, 00:51:54
it's the top one. It's always the top one. 00:51:56
That goes into the 00:51:58
ONA SFP, which 00:52:00
in this case, it's just a... 00:52:02
I'm using a Finisar 10 gig SFP. 00:52:04
Nothing special about this SFP. 00:52:06
And I hard-coded my rate 00:52:08
just because I know the radio I'm on, 00:52:10
but most people hit the auto button and it 00:52:12
will rate select itself, right? 00:52:14
I just happen to know the radio I'm on right here. 00:52:16
And that's it. So the tapping is 00:52:20
fairly straightforward, easier 00:52:22
when you see it. We have some different prezos 00:52:24
that have it in it, but in the case of 00:52:26
time, I can't pull it up right now. 00:52:28
So hopefully that 00:52:30
helps with that. 00:52:32
And a couple of last 00:52:34
questions. 00:52:36
Sam, I will type my email in there. It will 00:52:38
be on the presentation on page one with Eduardo's, 00:52:40
just so you know, but I'll get 00:52:42
that typed in a minute. 00:52:44
We are recording this video, yes. 00:52:46
Gloria takes care of all that. I believe 00:52:48
there's a link at the end of this. 00:52:50
Do you have some information on 00:52:52
external interference for TDG 00:52:54
5G? Gated sweep. 00:52:56
That is a topic we're going to do in one of our future 00:52:58
sessions. So I believe that's 00:53:00
Fidel. Thank you. Yeah, we absolutely 00:53:02
think that might be our next session, Eduardo. 00:53:04
Is that true? 00:53:06
It's going to be one after next. 00:53:08
One after next. So in a couple weeks, 00:53:10
we specifically have use cases 00:53:12
around 00:53:14
T-Mobile's N41 00:53:16
TBRS and C-Band. 00:53:18
I don't need to spell out the bands. Anything 00:53:20
above 2.5, above 00:53:22
Wi-Fi, will be TDG. 00:53:24
We're going to have a big session on that because we're 00:53:26
finding a lot. 00:53:28
And Nathan, we'll get you 00:53:30
out our tab specs. Absolutely. 00:53:32
That's easy to do. 00:53:34
I'm going to put my email. 00:53:36
I think you guys all see the answers to these. 00:53:38
My email is here. 00:53:40
I'm giving you my old one because nobody 00:53:42
can spell my name. So you should 00:53:44
all have my email now. 00:53:46
And we're happy to help. 00:53:48
I back up Eduardo, 00:53:50
and when you get this presentation, you'll be able to chat 00:53:52
with both of us. 00:53:54
Very good. 00:53:56
Thank you. Absolutely. Unless you're Scott. 00:53:58
Scott can't call me. He's the only one 00:54:00
because he heckled me, and I told him no more heckling. 00:54:02
But Jim, you can call me anytime. 00:54:04
I'll hand it back to you. 00:54:08
No. Well, 00:54:10
back to everybody, just to thank 00:54:12
you all for attending 00:54:14
and participating, and 00:54:16
again, if you have 00:54:18
anything that comes up and you might 00:54:20
have questions, feel free to send 00:54:22
those over. And Gloria, 00:54:24
we're going to be sending 00:54:26
the presentation 00:54:28
material, and as 00:54:30
Gloria said, we have 00:54:32
the invite going 00:54:34
out for the next session. 00:54:36
Correct. 00:54:38
So I want to thank everybody. 00:54:40
This session was recorded. 00:54:42
It takes a couple of days to get it processed 00:54:44
and then added to our website. 00:54:46
I will get the slides from 00:54:48
Eduardo to PDF and have 00:54:50
sent out to you. 00:54:52
Idioma/s:
en
Idioma/s subtítulos:
es
Autor/es:
VIAVI
Subido por:
Pedro Luis P.
Licencia:
Dominio público
Visualizaciones:
25
Fecha:
15 de enero de 2024 - 19:03
Visibilidad:
Público
Centro:
Sin centro asignado
Duración:
54′ 54″
Relación de aspecto:
16:10 El estándar usado por los portátiles de 15,4" y algunos otros, es ancho como el 16:9.
Resolución:
1152x720 píxeles
Tamaño:
115.43 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
