Este vídeo es una práctica para medir distintos voltajes

Más información Transcripción

Descargar la transcripción

grabando hola vamos a ver cómo podemos utilizar un multímetro un multímetro es 00:00:05
para medir las magnitudes eléctricas y mide los voltajes las intensidades y las resistencias 00:00:12
además de la magnitud tenemos que una escala siempre tenemos que una escala superior a la 00:00:21
medida que vamos a realizar. Es importante mover la ruleta cuando no lo tenemos conectado. Entonces 00:00:28
partimos siempre en la posición OZ y tenemos que poner las pinzas que es donde vamos a hacer los 00:00:40

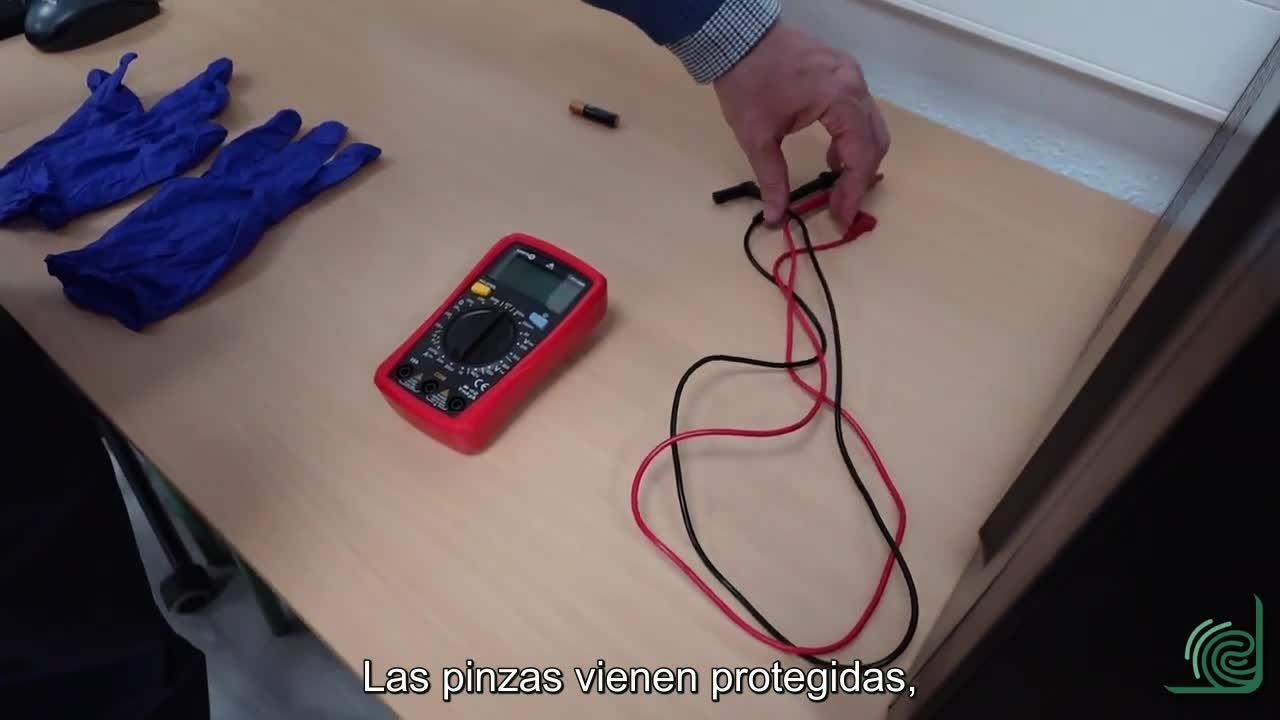

contactos en el circuito para poder medir las magnitudes. Las pinzas vienen protegidas, 00:00:50
se quitan los protectores 00:00:57
y siguiendo el manual de instrucciones 00:01:00
los colocamos 00:01:04
en su lugar correspondiente 00:01:06
la toma de tierra 00:01:09
y cerramos el circuito 00:01:10
las pinzas también 00:01:17
vienen con unos protectores 00:01:19
que cuando vayamos a hacer las medidas 00:01:22
los tenemos que quitar 00:01:26
bien 00:01:27
vamos a probar ahora 00:01:30
para medir los voltajes tanto en una pila que es corriente continua como en la red que es corriente alterna. 00:01:33
Antes de empezar vamos a ponernos los guantes como medida de protección. 00:01:41
Una vez que estamos preparados empezamos con la medición del voltaje de corriente continua en una pila. 00:02:12
tenemos el voltaje en continua, la pila no va a tener más de 20 voltios, 00:02:21
ponemos la escala de 20 y lo único que tenemos que hacer 00:02:30
es cerrar el circuito con los dos polos de la pila. 00:02:34
Lo cerramos y vemos en la pantalla del multímetro 00:02:40
que está en torno a un voltio y medio, 00:02:47
que es el valor del voltaje que tiene la pila. 00:02:51
Desconectamos, ponemos la ruleta en off y vamos a medir la corriente de la red. 00:02:56
Entonces tenemos que coger la corriente continua y poner una escala de 300, 00:03:04
porque la red va a estar en torno a los 230. 00:03:10
Ponemos la escala y ahora tenemos que poner las piezas en el enchufe. 00:03:17
Vemos que ahora marca un voltaje de 238, puede variar pero difícilmente va a superar los 240 y 00:03:27
siempre va a estar por encima de los 220. Quitamos las pilas, las pinzas y colocamos en su posición 00:03:42
de inicio. Vamos a continuar midiendo los voltajes en una fuente de alimentación. Tenemos la fuente 00:03:54
de alimentación, la conectamos a la red y vemos que no funciona porque todos los circuitos están 00:04:00
abiertos. Para ver si la fuente de alimentación funciona tenemos que cerrar algunos de los 00:04:10
circuitos y ver que la fuente se pone en funcionamiento. Entonces desconectamos y 00:04:17
siguiendo las instrucciones del manual hacemos un puente uniendo dos conectores y una vez que 00:04:25
tenemos el puente realizado, conectamos la fuente a la red y vemos que ahora está funcionando y lo 00:04:43
notamos por el ruido y el movimiento del ventilador. La desconectamos y vamos a medir ahora la salida 00:04:56
del voltaje de alguno de los conectores. Para ello, como no podemos poner las pinzas en el 00:05:09
conector nos tenemos que apoyar en algo metálico que alargue el circuito. Una vez que lo tenemos 00:05:18
vamos a coger el voltaje en continua, le ponemos en 20 porque el voltaje no va a ser superior a 20, 00:05:34
conectamos la fuente y colocamos las pinzas en el conector. 00:05:46
Vemos que el voltaje es aproximadamente 12 voltios 00:06:02
porque es el conector que va a alimentar al microprocesador del equipo. 00:06:06
Vamos a terminar haciendo las mediciones con un tester. 00:06:15
Tenemos el tester, tiene un conector ATX donde vamos a conectarlo con el conector de la fuente de alimentación. 00:06:18
Una vez conectado, encendemos la fuente de alimentación y en el tester nos aparecen los tres voltajes que salen de la fuente de alimentación. 00:06:37
lo de los 5 voltios que es lo normal, los 12 voltios que es para alimentar al microprocesador 00:06:53
y el resto de conectores que está a 3,3. 00:06:59
Con esto hemos visto cómo podemos comprobar o hacer las mediciones de voltajes 00:07:03
utilizando o bien el tester o bien el multímetro. 00:07:09
Valoración:
  • 1
  • 2
  • 3
  • 4
  • 5
Eres el primero. Inicia sesión para valorar el vídeo.
Idioma/s:
es
Idioma/s subtítulos:
es
Autor/es:
Pablo Arribas Melero
Subido por:
Pablo A.
Licencia:
Dominio público
Visualizaciones:
49
Fecha:
30 de marzo de 2024 - 1:44
Visibilidad:
Público
Centro:
IES CIFP a Distancia Ignacio Ellacuría
Descripción ampliada:
Se hacen mediciones, con un multímetro, de los voltajes de una pila, de la red y de un conector de una fuente de alimentación. También se comprueban, con un tester, los voltajes de una fuente de alimentación
