En este vídeo se ve cómo se desmonta un PC

Más información Transcripción

Descargar la transcripción

En este vídeo vamos a desmontar un equipo. 00:00:05

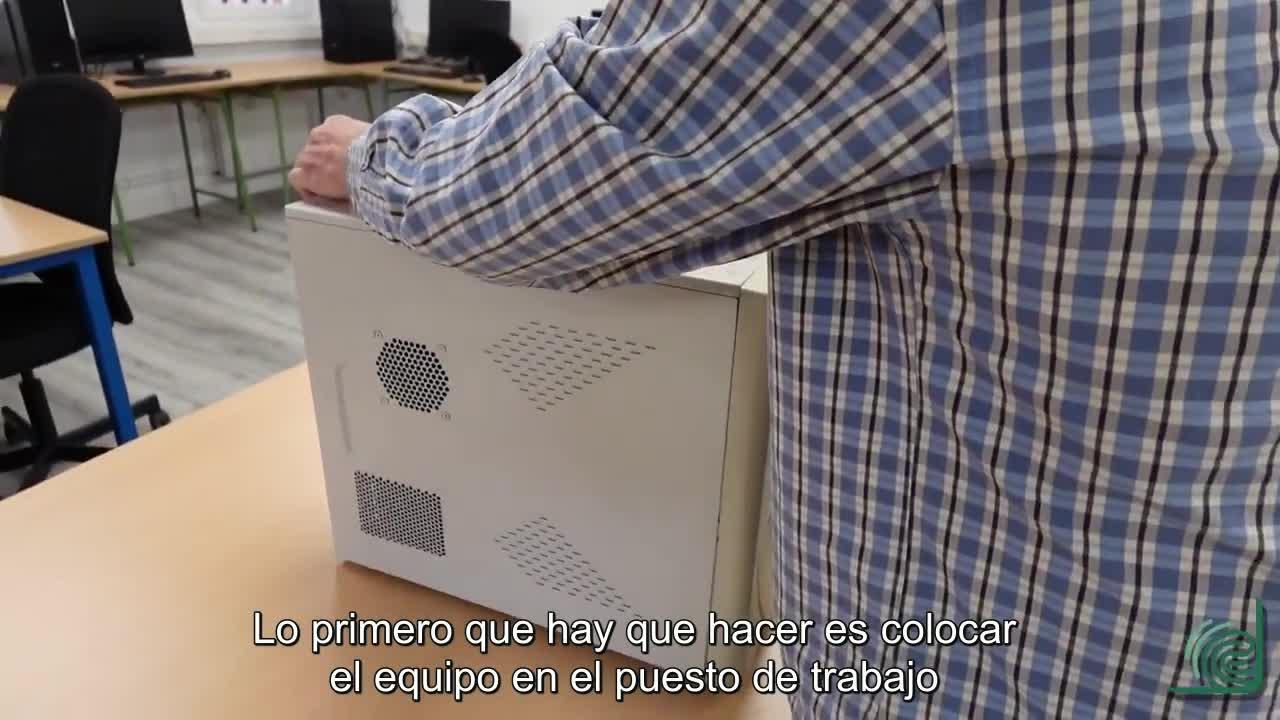

Lo primero que hay que hacer es colocar el equipo en el puesto de trabajo 00:00:08
y tener a mano las herramientas que vamos a necesitar. 00:00:12
Las herramientas básicas son dos destornilladores de estrellas de distintos tamaños, 00:00:22
una brocha para limpiar el polvo si es necesario del interior 00:00:28
y un destornillador plano y unos alicates por si puede haber algún tornillo que esté pasado de rosca. 00:00:38
Antes de empezar tenemos que revisar las medidas de seguridad. 00:00:50
Comprobamos que el equipo está desconectado y apagado. 00:00:55
También nos tenemos que descargar de cualquier corriente electrostática 00:00:58
y para ello tocamos cualquier metal como puede ser la pata de la mesa. 00:01:02
Y nos ponemos unos guantes de látex para evitar que se nos descargue algún componente que tenga carga eléctrica. 00:01:05
Si tenemos un mano a la mano, estupendo porque seguiríamos los pasos, pero eso no es lo normal. 00:01:24
Viene bien tener una guía, pero hay que tener en cuenta que cada equipo tiene su estructura y la guía es una referencia. 00:01:30
Tenemos que observar el equipo y vemos en la parte trasera están los conectores externos, 00:01:38
en los laterales vemos que hay unas hendiduras que van a ser útiles para poder desplazar las chapas 00:01:54
y en la parte frontal tenemos unas unidades de lectura, de memoria y los interruptores. 00:02:01
Vamos a desmontar las chapas laterales, para ello observamos que están sujetas con unos tornillos, podemos ponerla horizontal para facilitar el desplazamiento de la chapa. 00:02:10
Vamos dejando los componentes a un lado con sus tornillos y pasamos a la otra chapa. 00:02:42
vemos los tornillos de sujeción, los quitamos, lo ponemos en horizontal y desplazamos la chapa. 00:02:52
Vemos que tiene un tubo para facilitar la salida del aire caliente. Ahora vamos a continuar quitando 00:03:11
la chapa superior, quitamos el tornillo y vemos que no sale porque tiene tornillos también en 00:03:22
la parte delantera. Para quitar los tornillos de la parte delantera, primero tenemos que 00:03:38
quitar la carcasa del frontal. Vemos que hay unos cables que están conectados a la placa 00:03:45
base del ordenador y vemos los tornillos que necesitamos quitar para poder retirar la placa, 00:04:06
la chapa. Hay un tornillo también en el lateral y una vez que están quitados los tornillos 00:04:18
podemos retirar la chapa. 00:04:30
Para poder separar la carcasa central 00:04:52
necesitamos ver dónde están conectados los cables 00:04:56
pero antes de retirarlo 00:05:04
vamos a seguir desmontando otros componentes. 00:05:10
Tenemos la unidad de lectura 00:05:16
y vemos que tiene unos tornillos de sujeción 00:05:17
pero antes de quitar los tornillos 00:05:22
hay que retirar los cables, está el cable de datos y el cable de alimentación. 00:05:25
Ahora quitamos los tornillos y podemos extraer la unidad desplazándola hacia adelante. 00:05:46
Vemos que también hay una unidad de lectura de memorias o tarjetas de memoria, 00:05:56
vemos que hay un cable, le tenemos que desconectar el cable antes de extraerla, 00:06:02
el cable está conectado en la placa base y vemos que hay un pequeño tornillo 00:06:14
que tenemos que quitar con el destornillador más pequeño. 00:06:18
Una vez extraído, si la desplazamos hacia delante, 00:06:24
obtenemos la unidad de lectura de memoria o de pendrive sin necesidad de quitar el cable. 00:06:31
Vemos además que en una de las bahías inferiores está el disco duro del ordenador. 00:06:45
Procedemos de la misma manera, quitamos el cable de alimentación, 00:06:53
quitamos el cable de datos, nos fijamos en los tornillos de sujeción, les quitamos 00:06:58
y les traemos desplazándolo hacia el interior. 00:07:16
Vamos a continuar con la fuente de alimentación. 00:07:25
Para quitar la fuente de alimentación primero tenemos que terminar de desconectar todos los cables. 00:07:30
Entonces, vemos que está el conector de alimentación principal, tenemos el conector de cuatro pines del microprocesador y vemos que hay un cable unido a un ventilador. 00:07:39
Tendremos que quitar el ventilador antes de quitar la fuente de alimentación. 00:08:13
Vemos que hay unos tornillos de sujeción, les quitamos, perdón, vemos que hay unos tornillos de sujeción, les quitamos y obtenemos el ventilador. 00:08:17
Ahora quitamos los tornillos de la fuente de alimentación y obtenemos la fuente de alimentación con el ventilador. 00:08:55
Vemos ya la placa base y vemos que hay una tarjeta de expansión. 00:09:31
Vamos a quitar la tarjeta de expansión. 00:09:38
Vemos que tiene un tornillo y una muesca que ayuda a sujetarla a la placa base. 00:09:41
Quitamos la muesca y extraemos la tarjeta de expansión. 00:09:56
Vemos ahora los cables que conectaban con el panel frontal. 00:10:06
Hay que tener cuidado cuando los quitamos porque cuando los montamos los tenemos que dejar exactamente igual que estaban. 00:10:12
Y ya podemos retirar el panel central, el frontal. 00:10:21
Ya solamente nos queda retirar la placa base. 00:10:27
Vemos que tiene unos tornillos de sujeción y ya hemos extraído la placa base. 00:10:47
Retiramos el armazón del chasis y ya podemos identificar los componentes de la placa base. 00:11:19
Podemos quitar los cables de datos, que son los que han ido unidos a las unidades externas, 00:11:33
y vemos el ventilador del microprocesador y las tarjetas de memoria. 00:11:53
Para desmontar el microprocesador vemos el cable de alimentación del ventilador, lo desconectamos, vemos que tiene cuatro puntos de fijación, se puede girar con las manos y extraemos el ventilador con el disipador. 00:12:01
Ya tenemos al descubierto el microprocesador, para quitarle presionamos la palanca y obtenemos el microprocesador. 00:12:40
Vemos que tiene unas marcas para luego volverlo a encajar en su sitio. 00:13:08
Por último queda retirar las tarjetas de memoria. 00:13:27
vemos que tenemos dos tarjetas 00:13:31
quitamos sus muescas 00:13:37
y las extraemos 00:13:39
y con esto 00:13:47
hemos terminado 00:13:53
de hacer el desmontaje 00:13:55
del equipo 00:13:57
