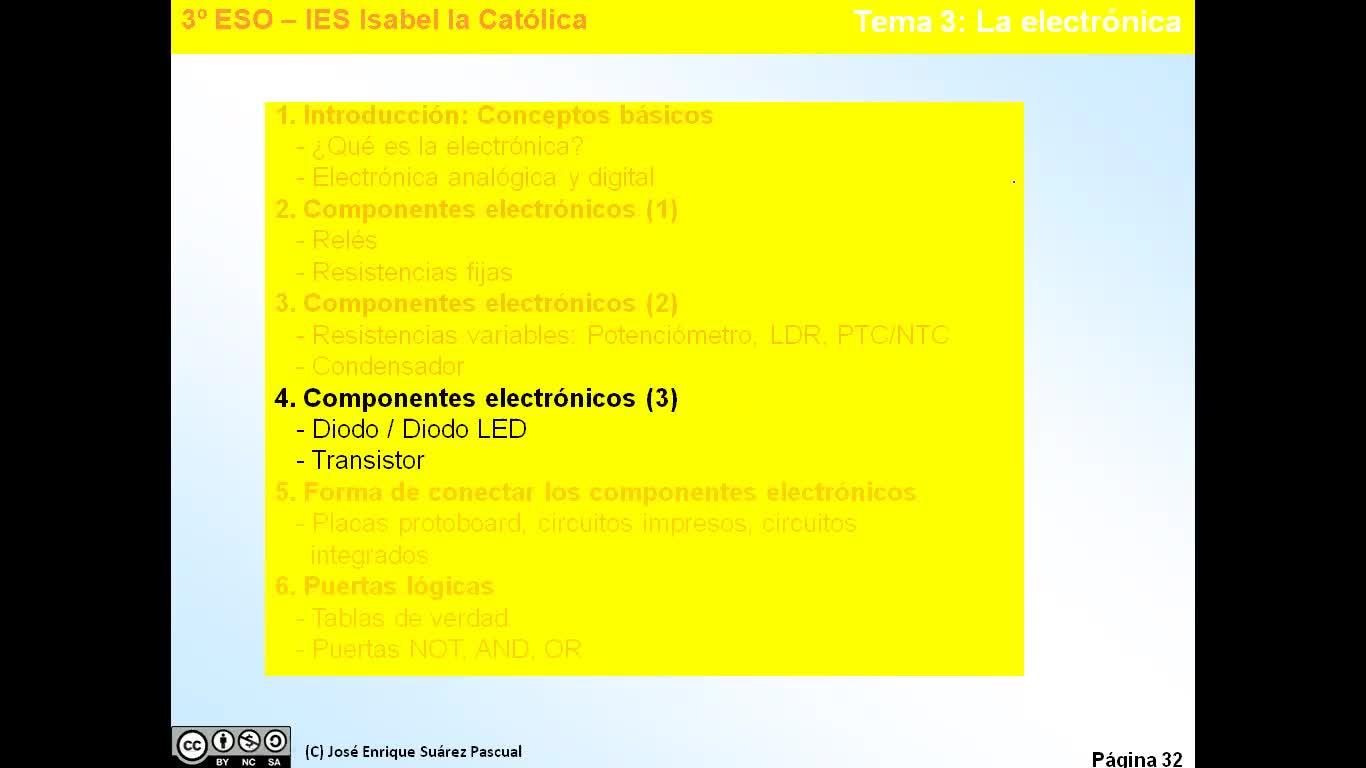

3º ESO / Tema 3 -> Punto 4 - Componentes electrónicos (3) - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 27 de abril de 2020 por Jose Enrique S.

107 visualizaciones

Más información Transcripción

Descargar la transcripción

Bien, y vamos a terminar de ver los componentes electrónicos explicando los dos realmente electrónicos de este año que son el diodo y el transistor. 00:00:00
Bien, ¿qué es un diodo? Bueno, lo que hemos dicho a partir de ahora, vamos a ver ya dos componentes electrónicos de verdad, puesto que realmente están hechos de silicio. 00:00:09
Todo lo que hemos visto hasta ahora, el relé, la resistencia fija, la resistencia de relé y el condensador, son componentes eléctricos que se utilizan en la electrónica, pero realmente están hechos de metales o de acciones metálicas. 00:00:17
El diodo va a ser un componente formado por dos materiales de silicio, 00:00:28
luego esto es diferente a lo anterior. 00:00:32
Tenemos una parte del diodo que es silicio N, llamado cátodo, 00:00:33
que tiene muchas elecciones de más, 00:00:37
por lo tanto al tener más elecciones de más, 00:00:39
ya sabemos que va a estar cargado negativamente de manera eléctrica. 00:00:40
Y otro silicio de tipo P, que se llama ánodo, 00:00:44
que tiene muchos electrones de menos o huecos, 00:00:47
luego por tanto es un material que es positivo eléctricamente. 00:00:51
Entonces, fijaros cómo es el diodo. En realidad tenemos, por una parte, el ánodo, que es el positivo porque el silicio es de tipo P y le faltan electronos. Y luego tenemos el cátodo, que es el negativo, que está formado por un silicio de tipo N, que lo que tiene es más electrones, por eso es negativo. 00:00:56
Bueno, pues ¿qué pasa? Pues que justo en la unión de los dos huecos se van a juntar los electrones. 00:01:18
En la unión los huecos se juntan con los electrones y, por tanto, aparece una barrera en medio que no tiene carga eléctrica que es nuestra. 00:01:23
Por lo tanto, el diodo, si yo no hago nada con él tal como está fabricado, va a ser un aislante y no conduce a la electricidad. 00:01:30
Pero ¿qué pasa ahora si aplicamos tensión entre el ánodo y el cátodo? 00:01:37
Pues dependiendo de si se aplica en un sentido u otro, funciona de una manera. 00:01:41
si le aplicamos una tensión positiva 00:01:44
entre el ánodo y el cátodo, o sea, el positivo 00:01:47
de la tensión se coloca con el positivo 00:01:49
del diodo y el negativo de la tensión 00:01:51
se conecta al negativo del diodo 00:01:53
la barrera aislante desaparece 00:01:55
y el diodo deja pasar la electricidad y conduce 00:01:56
fijaros, si yo coloco la tensión 00:01:59
en ese sentido tal como está puesta aquí 00:02:01
es decir 00:02:03
que el positivo de la tensión 00:02:05
va con el positivo del diodo 00:02:07
y el negativo de la tensión 00:02:09
va con el negativo del diodo 00:02:11
esta barrera que era aislante desaparece y al desaparecer, ahí desaparece, deja pasar la electricidad y este cóndor. 00:02:12
Sin embargo, si aplicamos una tensión negativa entre el anillo y el cátodo, o sea, justo al revés, 00:02:21
el positivo de la tensión se conecta con el negativo del diodo y el negativo de la tensión se conecta al positivo del diodo, 00:02:26
la barra aislante aumenta todavía más y el diodo no deja pasar la electricidad y sigue siendo el anillo. 00:02:31
Es decir, si ahora yo la tensión la coloco justo, fijaros, en sentido contrario, lo ponemos justo al revés, es decir, fijaros, el negativo de la pila con el positivo del diodo y el positivo de la pila con el negativo del diodo, esta barrera es mucho más grande y por tanto en este caso no conduce. 00:02:36
Luego por tanto tenemos un componente hecho de silicio el cual yo puedo hacer que conduzca o no conduzca a voluntad, simplemente dependiendo de que la tensión la ponga en un sentido o la ponga en otro. Si la pongo de manera correcta el diodo conduce, si la pongo al revés el diodo no conduce, evidentemente hasta un límite, puesto que si no el diodo se va a quemar. 00:02:54
Luego, si os fijáis en el fondo, el diodo no es más que un interruptor, que abro o cierro, deja conducir o no deja conducir. ¿Qué diferencia hay entre el diodo y el interruptor que vimos en electricidad? Pues que el interruptor es manual, yo tengo que darle con el dedo, y este no, este a distancia, simplemente cambiando la tensión de una manera o de otra, hago que conduzca o no conduzca, y este es el gran descubrimiento que hizo que se iniciase toda la electrónica. 00:03:15
¿Qué tipos de diodos hay? Pues hay diodo normal y el diodo LED. El diodo normal es el que hemos explicado antes y se suele utilizar para aplicaciones de conectar o desconectar algo a distancia controlado por tensión o proteger parte de circuitos. 00:03:40
Aquí veis cómo es físicamente, es como una resistencia igual de pequeñita, pero en vez de tener códigos de colores, es negra con una banda blanca. 00:03:54
Bien, para distinguirlo físicamente, el cátodo, la partida negativa va a ser siempre la banda blanca, luego el ánodo, la partida positiva, es la contraria, la que tiene la parte negra. 00:04:02
Este es el símbolo oficial, que es un triángulo con una rayita, para distinguirlo en el símbolo, el cátodo, la parte negativa, es la raya, que simboliza al menos, 00:04:12
y ese es el del cocodrilo que es exactamente igual 00:04:21
con el verde 00:04:23
bien, pero existe otro tipo de diodo que es 00:04:24
el diodo LED 00:04:27
y el diodo LED es exactamente 00:04:30
igual que un diodo normal, está hecho por dentro 00:04:31
exactamente igual y funciona igual 00:04:34
pero aparte de tener silicio tiene un material 00:04:35
fluorescente que luce cuando el diodo 00:04:37
es conductor y no luce cuando es aislante 00:04:39
se utiliza para señalizar estado 00:04:41
mediante luz, por ejemplo motor conectado 00:04:43
o motor apagado, se apaga LED 00:04:45
o PC encendido o PC apagado 00:04:47
Es muy sensible y siempre hay que colocar una resistencia de 220-330 ohmios para que no se funda. Recordad, las resistencias son los componentes que en el electrónico utilizamos para proteger a otros componentes, pues aquí tenéis un ejemplo. 00:04:50
Bien, ahí tenéis como es físicamente, los hay de todos los colores y para distinguirlos, 00:05:04
la patilla positiva, el ánodo, es la patilla larga y el cálculo, el negativo, es la patilla corta. 00:05:08
Ahí tenéis LED en otras aplicaciones y ahí tenéis diferentes LED, por ejemplo, 00:05:15
todos los analizadores de relojes en cualquier aparato, esto es un LED, esto es otro LED, todos son LED 00:05:18
y dependiendo de que yo quiera poner un número u otro, enciendo o apago el que a mí me interese. 00:05:25
Bien, su símbolo es ese, que es como el de diodo normal, pero se le ponen dos flechitas para indicar que emite luz hacia afuera, y en el cocodrilo es exactamente el mismo. 00:05:29
Bien, hay muchos más tipos de diodos, pero recordad que como estamos en tercero de la ESO, pues estamos simplificando. 00:05:40
Bien, y para terminar vamos a ver la estrella de la electrónica, que es el transistor. 00:05:45
Hoy en día se utiliza, sobre todo en su aplicación, el diodo hoy en día solamente se utiliza en su aplicación de LED, prácticamente para señalizar con luces o electrónica analógica, pero en electrónica digital, cuando trabajamos con ceros y unos, solamente utilizamos otro componente que es prácticamente igual, pero mucho más sencillo, que es el transistor. 00:05:50
El transistor es como dos diodos unidos entre sí, de forma que ahora tenemos tres patillas que se llaman emisor, colector y base. 00:06:13
Aquí tenéis el transistor, diferentes tipos, si os fijáis, todos tienen tres patillas. 00:06:19
Bien, hay muchos tipos, pero en clase solamente vamos a utilizar la familia bipolar y solamente vamos a utilizar el PNP o el NPN. 00:06:23
Aquí tenéis el NPN y aquí tenemos el PNP. 00:06:30
Si os fijáis en la imagen, están hechos de dos diodos. Aquí tenemos un diodo NP y aquí otro PN. Y aquí tenemos un diodo, el PN, y aquí el otro, el NP. De manera que ahora, en vez de tener dos partidas, tenemos base, emisión y condición. Este sería el símbolo, el de arriba, sería el símbolo para el NPN y este sería el símbolo para el PNP. 00:06:35
Bien, ¿cómo se identifican los terminados de los trayectos? Hay muchos tipos y esto es infinito. Los que utilizamos en el taller son el CBC239 y el BD137. Bien, entonces necesitas saber cuál es cada partida para cuando se utilice en el proyecto. ¿Cómo se identifican? Pues visto desde arriba con las partidas hacia abajo, puedes ver cuál es cuál. 00:06:57
En el CBC239 el 1 es el colector, el 2 es la base y el 3 es el emisor, colocado de esa manera, y en el BD137 con las letras hacia adelante, el 1 es el emisor, el 2 es el colector y el 3 es la base. 00:07:17
¿Para qué se utiliza un transistor? Pues el igual que el diodo, o ¿cómo funciona? El transistor realmente funciona como un interruptor manual que se controla a distancia, es exactamente igual que el diodo, pero para el proyecto del taller porque en realidad se utiliza para más cosas. 00:07:32
pero ahora controlamos que abra o cierre 00:07:46
por intensidad, es decir 00:07:48
no por tensión como en el diodo, dependiendo 00:07:50
de que haya o no intensidad por la base, el emisor 00:07:52
y el colector se unen o no, lógicamente 00:07:54
hasta un límite de intensidad porque si no el transistor 00:07:56
se quema, si hay intensidad por la base 00:07:58
el emisor y el colector se unen y deja 00:08:00
pasar la intensidad por ello, cerrando el circuito 00:08:02
el emisor y el colector, es decir, si por aquí 00:08:04
hay intensidad 00:08:06
entonces el colector 00:08:07
y el emisor se unen 00:08:10
y por tanto esto es como si fuera un circuito cerrado 00:08:12
y todo lo que está conectado a él funcionaría 00:08:14
Sin embargo, si no hay intensidad por la base, el emisorio y el colector se separan, 00:08:17
no deja pasar la intensidad por ellos, abriendo el circuito entre el emisorio y el colector. 00:08:21
Si por aquí la intensidad es cero, si por aquí no pasa absolutamente nada de intensidad, 00:08:24
este y este se separan, esto es como si fuera un introductor diverso y por tanto no funcionaría nada. 00:08:31
Luego, si os fijáis, es exactamente igual que el diodo, es un introductor que funciona a distancia, 00:08:37
pero ahora se controla por intensidad en función de que la intensidad haya o no haya por la base 00:08:41
y esto es mucho más sencillo de controlar y mucho más sencillo de manejar que los de darle la vuelta a la tensión que vimos en el video. 00:08:46
¿Para qué se utiliza el transistor? Pues para conectar o desconectar un relé y así activar o desactivar un circuito eléctrico 00:08:53
cuando se le diga el circuito eléctrico de control. O sea, cuando haya una electricidad por la base del transistor 00:09:00
el relé conecta o desconecta y por ejemplo una bombilla se enciende o se apaga. 00:09:06
Esta es parecida a la que tenemos en el proyecto de talleres. Si os fijáis aquí tenemos una parte del circuito eléctrico con su pila y con su bombilla. Aquí tenemos el circuito de control que le va a decir a la bombilla cuando tiene que encenderse y apagarse. ¿Cómo lo hacemos? Ponemos un relé y en el imán del relé le conectamos un transistor. 00:09:09
De manera que cuando por aquí no viene intensidad, el emisor y el colector están separados, por aquí no pasa intensidad, este no se mueve y está apagado. Pero en el momento en que por aquí llegue intensidad, el emisor y el colector van a cerrar, por aquí va a haber intensidad, a la vez por aquí intensidad, este cambia de posición y al cambiar de posición cerramos el circuito por aquí y la bombilla se enciende. 00:09:29
esta es para lo que vamos a utilizar los transistores 00:09:52
en el proyecto de este curso 00:09:55
pero se puede utilizar para muchas más cosas 00:09:56
por ejemplo para guardar información digital 00:09:58
en el disco duro o una tarjeta de memoria 00:10:01
recuerda que toda la información digital 00:10:02
no es más que un 1 00:10:04
y un 0, de manera que podemos 00:10:06
el transistor conectarlo o desconectarlo 00:10:08
como quiera 00:10:11
para que 00:10:13
se tenga un 1 o un 0 en función 00:10:14
de que por la base haya o no haya 00:10:16
intensidad, imaginaos 00:10:18
esto es un bit de memoria que almacena 00:10:20
un 1 o un 0, dependiendo 00:10:22
de que por aquí vaya intensidad o no 00:10:24
si no va intensidad 00:10:26
estos están separados, por aquí no hay 00:10:27
intensidad y la tensión que tenemos es 00:10:30
5 voltios que significa 1 00:10:32
sin embargo si por aquí hay intensidad 00:10:34
estos dos cierran 00:10:37
por aquí aparece 00:10:38
intensidad y por tanto lo que tenemos aquí 00:10:40
en esta celda en el vídeo de memoria es 00:10:42
un 0 00:10:44
bien, con esto terminamos 00:10:45
la explicación de los componentes y pasamos 00:10:48
a ver ahora como se pueden conectar 00:10:50
