Presentación comentada sobre los sistemas de teledetección que se pueden utilizar para los estudios medioambientales.

Más información Transcripción

Descargar la transcripción

Bueno, dentro de las nuevas tecnologías tiene gran importancia los sistemas de teledetección. 00:00:01
Los sistemas de teledetección principalmente se han desarrollado en las últimas décadas basados en el uso de los satélites artificiales. 00:00:10
En todos los satélites artificiales permiten una visión muy amplia de la superficie terrestre junto con todo el procesamiento informático que se hace de las imágenes. 00:00:20
Entonces, en el sistema de teledetección podéis ver aquí los distintos elementos, por una parte los satélites con los sensores que veremos luego, el receptor, todo el tratamiento visual y el tratamiento digital, y luego posteriormente la distribución de esas imágenes para uso general. 00:00:36

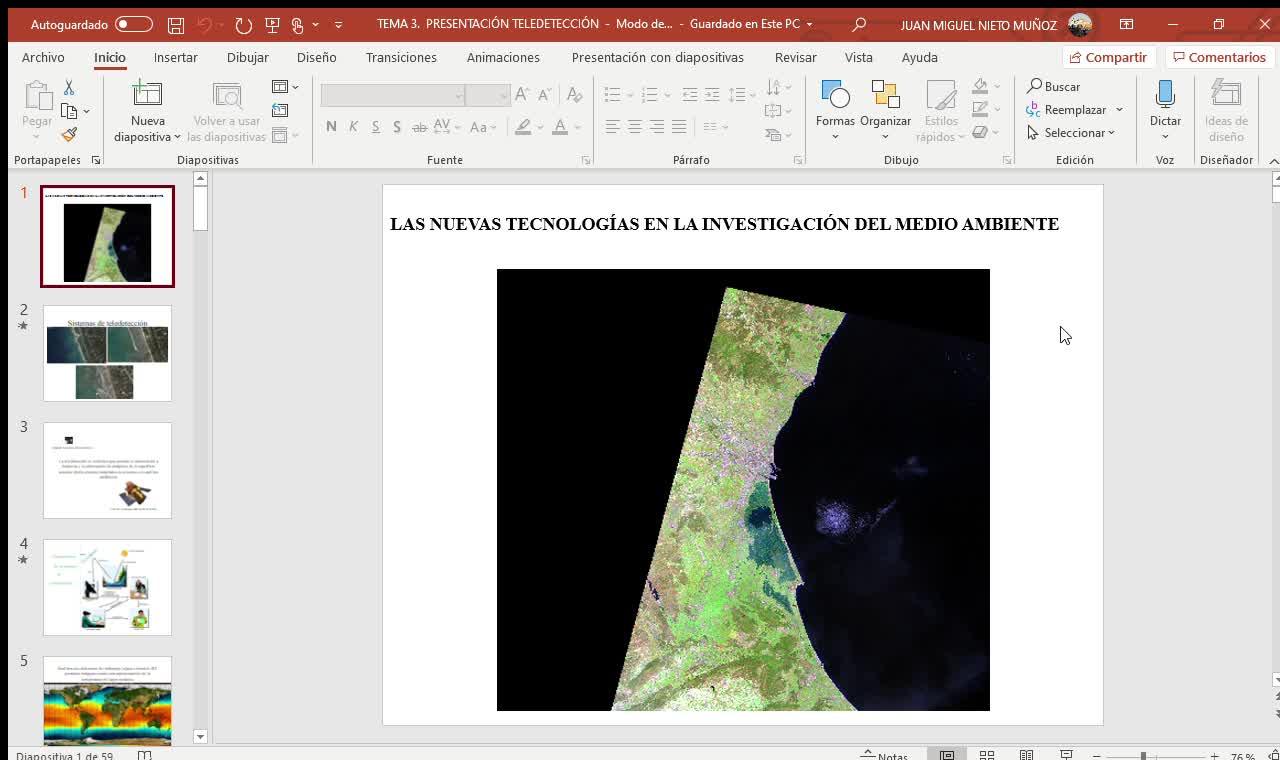

Bueno, aquí podéis ver una de esas imágenes obtenidas por un satélite 00:00:57
Bueno, como se ve en muchas imágenes en las que se detecta la temperatura del agua oceánica 00:01:05
Uno de los sensores especiales que luego veremos 00:01:11
Si nos fijamos en los satélites, vamos a diferenciar dos tipos de satélites según sus órbitas 00:01:15
La órbita geosincrónica, que es una ojea estacionaria 00:01:22
porque el satélite está a mucha altura, a los 35.000 kilómetros, y además se halla siempre en el mismo lugar con respecto a la Tierra, 00:01:25
de tal modo que siempre está fotografiando el mismo área, la Tierra. 00:01:33
El caso, por ejemplo, de los satélites meteorológicos, por ejemplo, el Meteosat. 00:01:36
Y luego hay otro tipo de satélites que lo que hacen es que están circundando la Tierra a una menor altura, a unos 1.000 kilómetros, 00:01:42
y van tomando imágenes cada cierto tiempo, de tal modo que al cabo de unos días se puede decir que han fotografiado toda la superficie de la Tierra. 00:01:49
También hay una serie de órbitas inclinadas que estarían entre la órbita ecuatorial y la órbita polar 00:02:01
y que nos permiten tener una visión completa de la superficie terrestre. 00:02:09
Muy importante en los satélites son los sensores. 00:02:15
Entonces, los sensores, que se llaman como las cámaras, lo que son las cámaras especiales, 00:02:21
vamos a diferenciar o vamos a ver las características que tienen así. 00:02:26
Por ejemplo, vamos a diferenciar resolución espacial, temporal, radiométrica. 00:02:32
La resolución espacial hace referencia a la superficie de terreno que fotografían. 00:02:37
Entonces, cuanto más alto esté un satélite, pues la superficie de fotografía es mayor. 00:02:43
Lo que pasa es que la resolución será menor. 00:02:50
Entonces, por ejemplo, el Landsat tiene una resolución de unos 30 por 30 metros. 00:02:54
Es decir, que es capaz de diferenciar objetos que estén a una distancia mayor a 30 metros de uno con respecto a otro, que es lo más grande. 00:02:58
Bueno, como podéis ver, cuanto mayor la resolución espacial, es decir, cuanto menos sea la distancia entre los dos objetos para poder diferenciarlos, las imágenes tendrán una mayor calidad y una mayor resolución. 00:03:06
Otra sería la resolución temporal, que es el número de fotografías que hace de una misma zona cada un determinado tiempo. 00:03:21
En el caso del Meteosat, por ejemplo, cada 15 minutos va tomando una fotografía. 00:03:29
Entonces, la verdad es que permite un registro de los cambios bastante minucioso. 00:03:36
Otro tipo es la resolución radiométrica, que hace referencia a la capacidad para discriminar distintas intensidades de luz. 00:03:42
Entonces, por ejemplo, NOAA trabaja con los 1024 niveles de grises, es decir, que puede detectar variaciones muy pequeñas en cuanto a la intensidad de la radiación. 00:03:51
O el Landsat, que opera con 256 niveles de grises. 00:04:03
Y otro es la resolución espectral. 00:04:09
Vamos a ver, a recordar un poco el espectro electromagnético. 00:04:13
Entonces, como veis, el espectro electromagnético hace referencia a las distintas radiaciones electromagnéticas que podemos diferenciar en función de su nivel energético. 00:04:16
Entonces, bueno, pues tenemos que el visible como más o menos punto de referencia, radiaciones más energéticas, 00:04:27
estaría ultravioleta, rayo seque, rayo gamma, y radiaciones menos energéticas, pues estaría los infrarrojos, microondas, radio. 00:04:39
Los sensores de los satélites se mueven dentro de este margen, es decir, dentro del visible y del infrarrojo. 00:04:47
Entonces, bueno, pues digamos que los sensores trabajan para luego posteriormente procesar las imágenes utilizando estos tres tipos de colores. 00:04:56
Bueno, en cuanto a la región del infrarrojo que pueden detectar, como veis, pues hay el infrarrojo próximo, 00:05:14
el infrarrojo medio y el infrarrojo lejano, cada uno de ellos, pues sirve para detectar, por ejemplo, masas vegetales o para percibir la humedad o bien para, como veis, para detectar el calor que emiten las distintas radiaciones. 00:05:25
También nos podemos encontrar con sensores o satélites que tienen sensores multiespectrales, es decir, que son capaces de detectar dentro de todos estos márgenes que hemos visto. 00:05:43
Así, un ejemplo podría ser el Landsat. El Landsat, como veis, pues se mueve dentro de, o es capaz de detectar en total, siete bandas diferentes. 00:05:56
es la banda 1, que sería la del azul, banda 2, verde, banda 3, rojo, estas bandas lo que detectan es la luz visible, 00:06:06
y luego ya nos movemos en las bandas del infrarrojo. Banda 4, infrarrojo cercano, la banda 5, infrarrojo medio, 00:06:15
el 6, infrarrojo termal, que sería el infrarrojo más alejado, que nos permite detectar la temperatura, la vegetación, 00:06:26
Y luego la banda 7, que también estaría en el rojo medio. 00:06:36
Digamos que estas serían las imágenes que nosotros obtenemos con cada uno de esos sensores. 00:06:46
Posteriormente lo que se hace es que se componen cada una de esas imágenes, 00:06:54
se superponen, pero eligiendo tres imágenes tan solo de ellas. 00:07:01
¿Por qué tres imágenes? 00:07:06
Pues ahora veremos. Después de ver, por ejemplo, distintas imágenes con distintos colores que se han aplicado, entonces, ¿cómo se hace? 00:07:07
Nosotros tenemos distintas imágenes con distintos sensores, entonces lo que hacemos es que a cada una de esas imágenes le aplicamos un color. 00:07:26
normalmente la cámara que trabaja en el visible pues a la banda 1 le da el azul, a la banda 2 le da el verde y a la banda 3 le da el rojo 00:07:36
y con eso tendremos una imagen tal y como la vemos, pero podemos modificar, podemos modificar, voy a hacer una asignación diferente 00:07:47
Esto quiere decir que a la banda 7 se le da un color rojo, a la banda 5 el verde y a la banda 4 sería infrarrojo azul. 00:07:57
Es decir, todas estas imágenes que se han obtenido a partir del espectro del infrarrojo no serían, 00:08:06
la verdad es que no podríamos ver nada porque la radiación fluorescente no la vemos, 00:08:16
pero como la asignamos a unos colores artificiales podemos obtener estas imágenes 00:08:21
que cada uno de esos colores nos informan acerca de o bien la vegetación, o bien la temperatura, etc. 00:08:25
Entonces, bueno, pues aquí tenemos la composición de las distintas imágenes 00:08:33
con habiendo atribuido colores. 00:08:37
En este caso serían coloradas asignaciones artificiales 5, 4, 3. 00:08:43
O este sería para el 4 el rojo, para el 5 el verde y para el 3 el azul. 00:08:50
Aquí hay, como veis, serían las combinaciones en falsos colores y entonces esta combinación 4-3-2 nos da información acerca de cada uno de los tonos que se consigue, pues qué características o qué información podemos optar a. 00:09:02
Aquí hay distintas combinaciones, distintas imágenes y vamos a terminar viendo los sistemas de información geográfica. 00:09:22
Un sistema de información geográfica es como una base de datos, pero que esos datos los asignamos o los relacionamos con una base geográfica. 00:09:40
Entonces, nosotros sobre un soporte cartográfico, es decir, sobre un mapa, podemos ir añadiendo una serie de informaciones, de tal modo que podemos tener una representación de distintos datos, 00:09:54
pero sobre una base geográfica, de tal modo que nos indica en distintas zonas qué características pueden tener. 00:10:22
Y aquí terminaría más o menos. 00:10:31
