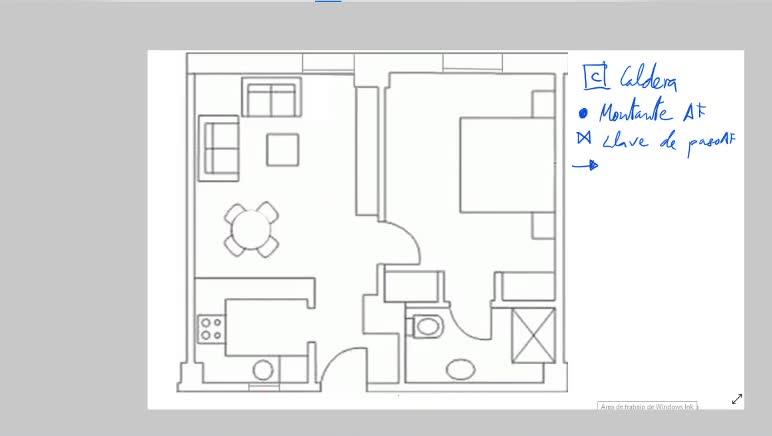

Vamos ahora con el plano de fontanería. En el plano de fontanería tenemos que tener en cuenta que vamos a tener una caldera para la producción de agua caliente sanitaria, así que caldera, y después vamos a tener agua fría y agua caliente. 00:00:00
Vamos a representar el agua fría en azul. El montante es la tubería vertical que nos va a llevar, si estamos en una vivienda colectiva, en un piso, nos va a llevar de la general, de nuestro edificio, hasta nuestra vivienda. 00:00:14
Después, este símbolo, una especie de pajarita, esta es las llaves de paso o de corte. 00:00:32
Llave de paso. Agua fría. 00:00:41
Se dice de paso o de corte porque valen para que pase el agua o bien para que corte el agua. 00:00:45
Y después estarían las tomas. Toma de agua fría. 00:00:50
Vamos a representar en rojo las de agua caliente. 00:00:55
Si tuviéramos montante, es decir, si la producción de agua caliente sanitaria se produjera de manera colectiva, por ejemplo, en la caldera, en el sótano de nuestro bloque de viviendas, tendríamos montantes. 00:01:03
Si va a salir de nuestra caldera, en principio, pues no vamos a tener montantes, salvo que tuviéramos una vivienda de dos plantas. 00:01:17
Un montante de agua caliente sanitaria, que no vamos a tener en este caso, llave de paso de agua caliente sanitaria y toma de agua caliente sanitaria. 00:01:22
Bueno, pues vamos a ver primero de dónde viene el agua. 00:01:41
Suele estar en patinillos, cerca de baños, cerca de cocina y es un montante que va a ser relativamente registrable, es decir, va a ser fácil acceder a él. 00:01:45
Si hay alguna avería, se tiene que poder romper esa pared y hacer relativamente fácil. 00:01:55
Bueno, siempre vamos a tener una llave de corte general de la vivienda. 00:02:03
Y después vamos a tener tantas llaves de corte como cuartos húmedos tengamos. 00:02:07
Eso es lo ideal. Habrá viviendas antiguas que solamente tengan una llave de corte y ya. 00:02:14
Pero lo habitual es que si nosotros vamos a tener un agua fría que va a ir hacia el baño, vamos a tener una llave de paso para el baño y si luego vamos a tener una entrada en la cocina, vamos a tener también una llave en la cocina. 00:02:18
De tal manera que si tenemos alguna vez una avería en la zona de la cocina, pues podremos seguir trabajando, utilizando el baño con su inodoro, su ducha, su lavabo, etc. 00:02:41
Y al revés, si tenemos alguna vez algún problema en el baño, vamos a poder seguir utilizando el fregadero, lavavajillas, lavadora, etc. 00:02:51
Bueno, con esto ya tenemos lo básico, que es, ha llegado el agua, tenemos una llave de corte y tenemos las llaves de paso para el cañón de los cuartos húmedos. 00:02:59
Vamos a ver qué pasa ahora. 00:03:13
Cada uno de los puntos que tenemos dentro del baño, por ejemplo, iríamos con la tubería y llegaríamos a la ducha. 00:03:15
Tenemos una llave y un punto. 00:03:29
Ese sería el grifo de agua fría. 00:03:32
Lo mismo para el lavabo. 00:03:35
La toma. 00:03:37
Y en el caso del inodoro, que no tenemos grifo, se representa simplemente como la toma. 00:03:38
No significa que no tenga corte. 00:03:48
Evidentemente, si se estropea el inodoro, se puede cortar. 00:03:51
Pero cuando tenemos grifo se representa con la llave de paso y si simplemente tenemos una toma sin grifo se representa con el triangulito. 00:03:55
Bueno, esto sería agua fría. Ya veremos luego el agua caliente. 00:04:06
Vamos a continuar porque seguimos teniendo, creo que habíamos dicho que teníamos la lavadora aquí y el lavavajillas aquí. 00:04:10
Bueno, pues vamos a tener que seguir yendo con la tubería de agua fría y una toma para la lavadora, una toma para el lavavajillas y un grifo para el fregadero. 00:04:22
Y además vamos a suponer que tenemos colocada aquí la caldera. Un armario por aquí encima. Podría ir en este armario. Lo he representado fuera de él porque si no es un dibujo tan pequeño que apenas se ve. 00:04:40
Vale, esto sería el esquema de agua fría 00:05:00
Vamos a ver ahora qué pasa con el agua caliente 00:05:05
Pues el agua caliente tiene que salir de la caldera 00:05:09
Es decir, si nosotros estamos produciendo el agua caliente sanitaria en el interior de nuestra vivienda 00:05:12
Tendrá que salir de la caldera 00:05:17
Otra cosa es que viniera de una producción global, de una producción comunitaria 00:05:18
Y subiera también por un montante 00:05:26
Hemos dicho que la frutina la vamos a tener en la caldera. Así que de la caldera va a salir también una tubería de agua caliente y, por lo tanto, también vamos a tener llaves de paso tanto para la cocina como para el baño. 00:05:27
Por el mismo criterio que el agua fría. Si tenemos una avería en alguno de los dos puntos, no dejamos condenada una de los otros cuartos. 00:05:48
Bueno, en el caso de la cocina es muy sencillo porque solamente vamos a tener el punto de entrada. 00:05:57
Y en el caso del baño, ¿qué es lo que vamos a tener? Pues lavabo y ducha. 00:06:08
Bueno, pues igual, continuamos, va adentro del tabique y tendríamos ducha y lavabo. 00:06:11
Bueno, esto puede ser más fácil o más complicado en función de dónde tengamos ubicados los montantes 00:06:27
o cómo son los cuartos de baño, si están más alejados unos de otros, si tenemos varios montantes... 00:06:40
Pero en este caso, veis que es una cosa relativamente sencilla. 00:06:47
Voy a aprovechar y en este mismo vídeo voy a contar cómo sería el saneamiento 00:06:50
El saneamiento significa cómo sacamos las aguas dentro de nuestra vivienda 00:06:58
Ya hemos metido el agua, con agua fría y agua caliente 00:07:09
Ahora vamos a ver cómo lo sacamos 00:07:12
Bueno, pues ese es el plano de saneamiento 00:07:14
a través de los desagües 00:07:17
todos los puntos que tienen 00:07:21
agua van a tener desagüe 00:07:22
así que vamos a representarlos 00:07:24
en este caso en verde 00:07:27
elementos importantes 00:07:29
la bajante 00:07:31
la bajante es 00:07:32
esa tubería vertical 00:07:34
que va recogiendo las aguas sucias 00:07:36
de todas las viviendas 00:07:38
el desagüe 00:07:40
un circulito más pequeño 00:07:41
donde tenemos desagüe 00:07:44
pues fregadero, lavabo, ducha, etc. Puede ser más pequeño o más grande. El del inodoro 00:07:46
es más grande, el del lavabo es más pequeño. Una tubería de desagüe, que la flecha indica 00:07:52
la dirección en la que va el agua, y un colector. El colector es el que va desde el inodoro 00:08:01
hasta la bajante. Y un bote sifónico, que es por donde van a pasar los diferentes desagües 00:08:15
de lavabo, ducha, todos aquellos aparatos sanitarios dentro del cuarto de baño que no 00:08:25
son alinadoros. Bueno, pues vamos a ver, si tenemos aquí, hemos dicho que aquí teníamos 00:08:32
lavadora y aquí teníamos lavavajillas y aquí teníamos fregadero. Vale, o sea que 00:08:38
vamos a tener aquí un desagüe, vamos a tener aquí otro desagüe en la pared y otro desagüe 00:08:47
en el fregadero. Bueno, todo aquello que no está en el cuarto de baño puede ser que 00:08:52
vaya por el suelo, pero puede ser también que vaya por la pared. Vamos a suponer que 00:09:02
tenemos una bajante, una única bajante para el cuarto de baño y vamos a decir que tenemos 00:09:07
otra bajante para la cocina. Podría ser que fuera la misma, ¿eh? Podría ser que fuéramos 00:09:18
recogiendo todos los desagües y acabarán yendo a esa bajante. Pero lo habitual es 00:09:24
que si tenemos que recogerlos de manera independiente sea más sencillo. Y en una vivienda es posible 00:09:33
que haya dos bajantes. Así que en este caso voy a ir recogiendo por la pared hasta la 00:09:41
bajante. La de la lavadora, la del fregadero, pasará por el lavavajillas y acabará en 00:09:50
la bajante. Puede ser que todas juntas acometan la bajante o puede ser que acometan de manera 00:09:56
independiente. Y vamos con el cuarto de baño que tiene un esquema más... el esquema suele 00:10:02
ser más... se repite más. Las cocinas pueden ser distintas pero al final un cuarto de baño 00:10:09
siempre funciona de la misma manera. Tenemos un desagüe grande, que es el del inodoro 00:10:16
y un colector. Esta flechita está indicando que va desde el desagüe del inodoro hasta 00:10:20
la bajante. Y después vamos a tener un bote sifónico. Un bote sifónico al que van tanto 00:10:30
el desagüe del lavabo como el desagüe de la ducha. Y de este bote sifónico irá al 00:10:36
colector. Es decir, que inodoro va directamente a bajante, sin embargo, ducha y lavabo primero 00:10:47
pasan por el bote sifónico y del bote sifónico al colector. Como veis, el plano de saneamiento 00:10:56
es el más sencillo de todos los que hemos hecho y con esto terminaríamos. Habría más 00:11:05
instalaciones como la de gas, climatización, etc. Pero estos son los cuatro planos que 00:11:12
con los que vamos a trabajar. 00:11:16
