En este vídeo vamos a resolver uno de los ejercicios que tenemos de circuitos en serie. 00:00:00

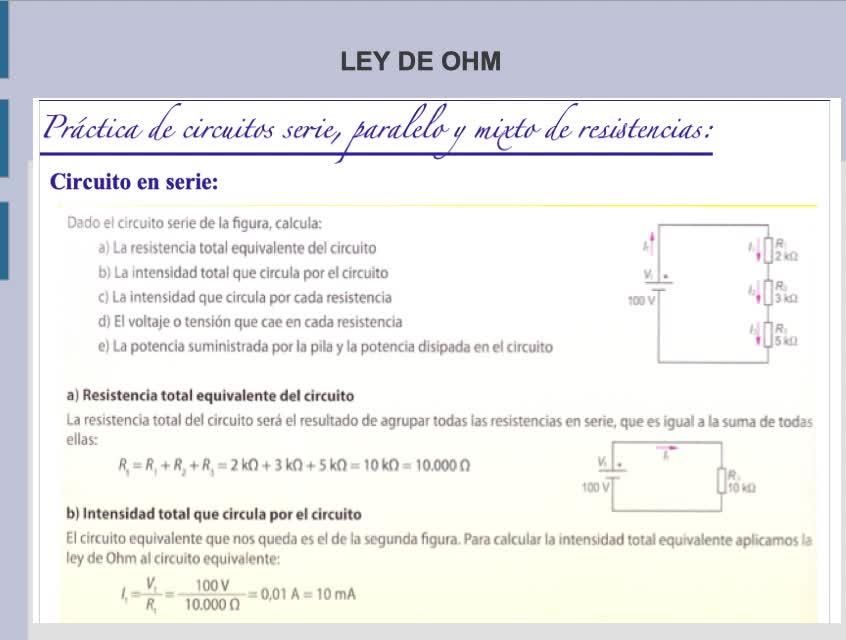

Estos circuitos, vamos a ver que tenemos aquí el dibujo, las resistencias están dispuestas en serie, 00:00:07
tal y como habíamos visto en nuestro vídeo anterior sobre teoría de la ley de Ohm y cómo se posicionan las resistencias en un circuito. 00:00:14
fijaros que tenemos un voltaje inicial de 100 voltios 00:00:22
tenemos nuestra pila, esta es la simbología de una pila donde tengo delimitado el valor positivo 00:00:28
o de una batería, también podría ser 00:00:35
y luego tengo tres resistencias mediante esta simbología que es la que debemos de utilizar 00:00:37
la primera resistencia es de 2 kOhm 00:00:43
la segunda resistencia de 3 kOhm 00:00:47
y la tercera de 5 kOhm 00:00:50
Vamos a ver qué es lo que nos pide el ejercicio. El ejercicio nos pide, calcula la resistencia total equivalente del circuito, calcula la intensidad total que circula en el circuito y la intensidad que circula por cada resistencia, además del voltaje y la potencia. 00:00:52
Vamos a ver cómo resolveríamos esto 00:01:13
Bueno, a partir de nuestro circuito y esas nociones de teoría que nosotros habíamos dado en el vídeo anterior 00:01:16
Sabemos que las resistencias en serie, cuando vayamos a calcular la total, es solamente la suma de las que tenemos 00:01:23
Con lo cual mi resistencia total va a ser la suma de las tres resistencias que tengo 00:01:31
2 kOhm, 3 kOhm y 5 kOhm 00:01:37
2 más 3 más 5 son 10 00:01:40
10 en la medida que tengo kilo ohmios 00:01:42
Esta medida la voy a pasar a ohmios 00:01:45
¿Y cómo la paso a ohmios? Pues muy sencillo 00:01:48
Kilo nosotros sabemos que significa mil 00:01:50
Pues 10 por mil, 10.000 00:01:52
Y ahí tengo el total de ohmios 00:01:54
¿Por qué lo paso a ohmios? Pues muy sencillo 00:01:57
Porque la medida del sistema internacional de la resistencia es en ohmios 00:01:59
Siempre que yo quiera trabajar en otra medida 00:02:04
Cuando lo ponga estos valores en otra fórmula 00:02:07
me van a dar otras medidas y entonces los datos no van a ser válidos. Así que siempre 00:02:10
voy a procurar pasar a las medidas estándares, ¿vale chicos? Mi segundo ejercicio me pide 00:02:15
la intensidad total. Para calcular la intensidad total yo voy a trabajar con la fórmula de 00:02:24
la ley de Ohm, esa viva la reina de Inglaterra, v igual a r por i, con lo cual voy a despejar 00:02:29
la I y obtengo que I es igual a V partido por R, como yo tengo el voltaje total y yo 00:02:37
tengo la resistencia total porque la he añadido en mi ejercicio anterior, pues lo único que 00:02:44
tengo que hacer ya es sustituir valores. Mirad, pongo V, pues serán los 100 voltios y la 00:02:51
resistencia, acordaros que os he dicho que utilizamos los ohmios, con lo cual va a ser 00:02:58
10.000 ohmios. Si yo hubiera puesto los 10 kiloohmios, entonces yo no hubiera obtenido 00:03:02
amperios, que es la medida en la que yo tengo que tener la intensidad, sino que yo hubiera 00:03:10
obtenido miliamperios. Mucho cuidado con eso. Por eso siempre las resistencias las pasamos 00:03:16
a ohmios, las intensidades a amperios y si yo luego quiero tener medidas dentro del mismo 00:03:22
Como valor, es decir, dentro de los amperios, pues en miliamperios, en nanoamperios, lo que yo quiera, lo paso. 00:03:30
Pero siempre el resultado definitivo lo tengo en la medida estándar. 00:03:37
En este caso, para intensidad, amperios, para resistencia, ohmios. 00:03:43
Vamos a irnos al apartado C, donde me pedía calcular la intensidad de cada resistencia. 00:03:48
Si yo me acuerdo de la teoría, yo tenía que la resistencia que circula cuando tengo las resistencias en serie, mi intensidad va a ser siempre la misma, con lo cual esa intensidad que yo he hallado antes de 0,01 amperio o 10 miliamperios es la misma para todas las resistencias, con lo cual tengo el ejercicio resuelto. 00:03:56
Así que ya me voy al apartado D, el voltaje que tiene cada resistencia, mirar como yo tengo el valor de las resistencias de 2, 3 y 5 kiloamperios y tengo el valor de las intensidades de 10 miliamperios o 0,01 amperios, 00:04:20
Pues yo lo que voy a hacer es utilizar mi ley de ohm y para cada voltaje voy a trabajarlos. 00:04:48
Mirad, para la primera resistencia que es de 2 kOhm y 10 mA, yo lo paso toda a medida estándar, 00:04:56
2000 ohm por 0,01 A y obtengo su medida estándar, los voltios. 00:05:02
Si no, obtendría un prefijo o un sufijo de esta medida y no me interesa, lo quiero en medida estándar. 00:05:09
cuando ya he hallado la primera, la segunda y la tercera 00:05:15
de las incógnitas que estaba buscando 00:05:20
de esos voltios de cada resistencia 00:05:24
para hallar mi voltaje total 00:05:26
fijaros lo que hago 00:05:29
sumo, que era la fórmula que habíamos visto en la teoría 00:05:31
sumo todos los voltajes que tengo hallados 00:05:35
20 más 30 más 50 voltios 00:05:39
fijaros que me ha dado los 100 voltios originales 00:05:42
Eso significa que mis cálculos están bien. 00:05:45
Esto simplemente es la comprobación de que yo he hallado el voltaje en cada resistencia y es correcto. 00:05:47
Vale, pues nos vamos a ir al último apartado. 00:05:57
Tenemos que hallar la potencia suministrada y la potencia disipada. 00:06:00
Vamos a ver cómo hacemos esto. 00:06:05
Cuando hemos visto la teoría de la potencia eléctrica, hemos visto que teníamos dos fórmulas. 00:06:07
o bien voltaje por intensidad o resistencia por intensidad al cuadrado. 00:06:12
Podemos usar cualquiera de las dos fórmulas, las dos fórmulas nos va a dar el mismo resultado. 00:06:18
Yo lo resolví con la primera, con el voltaje por intensidad, con el voltaje de cada resistencia. 00:06:23
Así yo tengo para la primera resistencia su potencia P1 va a ser el voltaje que hallé en el apartado anterior, 00:06:30
Fijaros, para el voltaje 1, 20 voltios, pues es la que pongo, y la intensidad, que como era la misma, pues 0,01 amperios. 00:06:40
Siempre utilizo la medida estándar, no me muevo de ahí, ¿vale chicos? Y así no voy a tener problemas para resolver los ejercicios. 00:06:49
Como yo ponga las medidas que me dé la gana, el ejercicio no va a salir bien. 00:06:58
Bueno, pues resuelvo la potencia de la primera resistencia, va a ser los 20 voltios por 0,01 amperio, 0,2 vatios 00:07:02
Esta es la medida de mi potencia 00:07:12
Así hallo la segunda y hallo la tercera 00:07:14
30 voltios por 0,01 amperios es 0,3 vatios 00:07:19
Y la tercera que me da 0,5 vatios 00:07:24
Para hallar la potencia total disipada en el circuito, tengo que sumar las tres potencias, como habíamos visto en la teoría. 00:07:27
Pues las sumo. 0,2 más 0,3 más 0,5 es un vatio. Perfecto. 00:07:38
Y ahora vamos a ver cuál sería la potencia suministrada por la pila. 00:07:44
Una cosa es la disipada y otra la suministrada 00:07:50
La suministrada es la que me dan y la disipada es la que se consume 00:07:54
Esta que hemos hallado, la potencia disipada, es lo que voy a consumir 00:07:58
Voy a ver si la suministrada es lo mismo 00:08:02
¿Cómo lo hago? Pues con mi fórmula de la potencia 00:08:05
Voltaje por intensidad 00:08:08
Mi voltaje total eran 100 voltios 00:08:10
Acordaros, 100 voltios 00:08:14
entonces yo voy a multiplicar mis 100 voltios por mi intensidad 0,01 amperio 00:08:15
al multiplicarlos tengo que me da 1 con su medida, 1 vatio 00:08:22
si os dais cuenta la potencia disipada y la consumida es la misma 00:08:27
eso significa que la potencia que tenía es la potencia que se ha consumido 00:08:32
no me ha quedado ningún resto de nada 00:08:37
en algunas ocasiones podemos tener variaciones con los decimales 00:08:39
No pasa nada, eso significa que se han quedado algunos vatios sin consumir, no pasa absolutamente nada, ¿vale chicos? 00:08:43
Pues este sería el primer ejercicio de circuito de resistencias en serie, el siguiente va a ser de paralelo y el siguiente será de circuito de resistencias en mixto. 00:08:51
Un saludo para todos, si tenéis dudas acordaros de preguntarme por la mensajería del aula, gracias, un saludo. 00:09:04
