REPRESENTACIÓN DE VISTAS DE OBJETOS - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 15 de abril de 2021 por Víctor Jose R.

94 visualizaciones

Aquí tenéis una breve explicación de cómo dibujar el Alzado, Planta y Perfil de un objeto.

Más información Transcripción

Descargar la transcripción

Bueno, como en los apuntes que estoy haciendo de repaso explicarlo sobre el papel va a ser un poco 00:00:01
más complicado, os voy a grabar este vídeo que creo que es más facilito. He encontrado aquí en 00:00:06

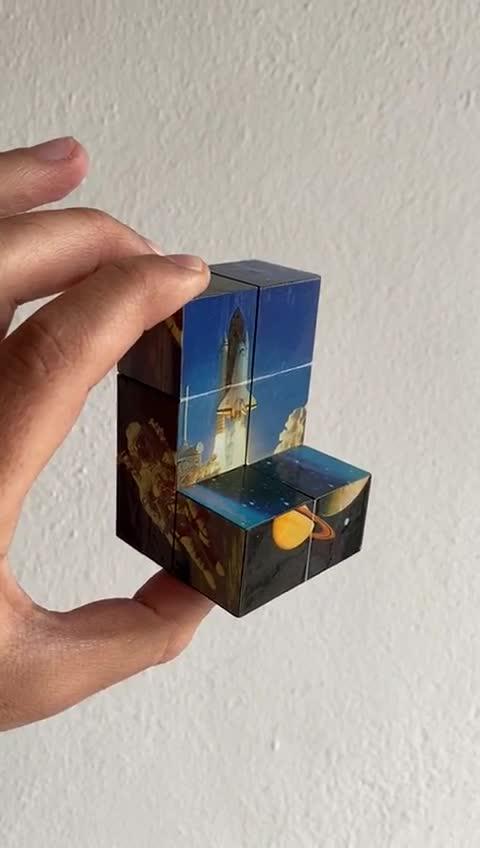

casa esta figura que creo que nos va a servir de ejemplo. Entonces, empezamos a hacer una figura 00:00:11
tal que así, donde hay que sacarle el alzado, la planta y el perfil, es decir, el front, el side y 00:00:15
plant. Entonces, ¿qué tenemos que hacer? Para el alzado o front, imaginamos que vemos la figura 00:00:23
de frente y la llevamos contra el papel, que sería en este caso la pared. Entonces tenemos que dibujar 00:00:33
el contorno y la arista del escalón. ¿Veis? Que quedaría una cosa así. Y eso sería el alzado o front. 00:00:39
Ahora, para dibujar el perfil, lo que tenemos que hacer es girar la figura hacia la derecha, es decir, hacer así. 00:00:49
Y aquí tendríamos el perfil que tendría esta forma de L. 00:00:55
Entonces, si este es el alzado y giramos hacia la derecha para ver el perfil, el perfil lo tenemos que dibujar a la derecha, al igual que la planta. 00:01:01
planta. La planta, si quiero ver la figura desde arriba, lo que hago es tumbarla hacia abajo, 00:01:12
hacia adelante, ¿veis? Y quedaría este contorno con esa vista del escalón y quedaría la vista 00:01:21
de la planta abajo. Porque tan importante es dibujar la vista, el alzado o front, el perfil 00:01:28
o la planta o plant, cómo dibujar las vistas en el sitio adecuado, de tal forma que quedaría así. 00:01:37
Aquí lo he puesto en este papel. ¿Veis? Siempre, siempre, siempre hay que dibujarlo así, porque hay 00:01:48
alumnos que en el examen dibujó las vistas bien, pero las colocaba mal, por eso estaba mal el 00:01:56
ejercicio. ¿Veis? Esta es la forma correcta de colocarlo. 00:02:03
