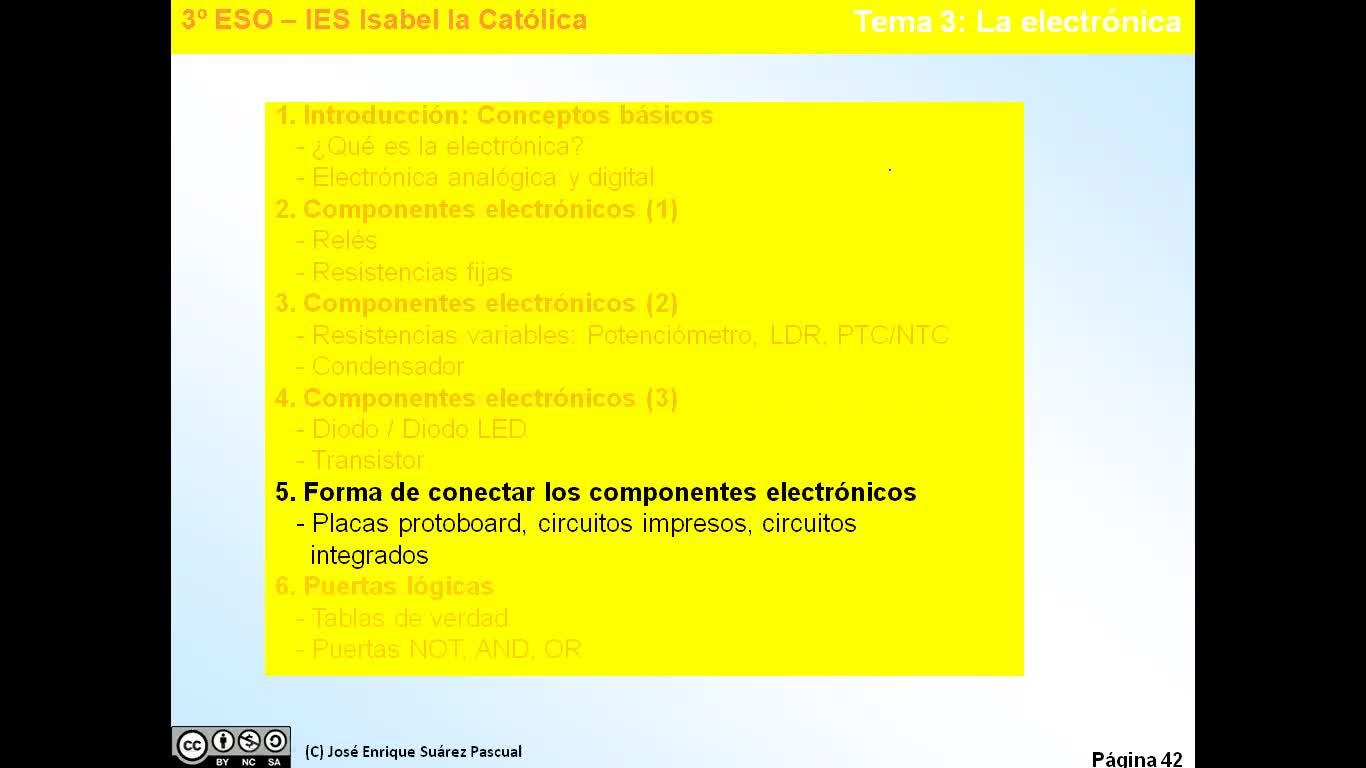

3º ESO / Tema 3 -> Punto 5 - Forma de conectar los componentes electrónicos - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 27 de abril de 2020 por Jose Enrique S.

32 visualizaciones

Más información Transcripción

Descargar la transcripción

Bueno, pues una vez que hemos visto qué es la electrónica y qué diferencia entre analogía digital y los puntos 2, 3 y 4, todos los componentes, vamos a ver cómo se pueden conectar para formar realmente un circuito electrónico. 00:00:00
Vemos que hay tres maneras, que es la placa protoboard, el circuito impreso y el circuito integrado. 00:00:12
Bien, una placa protoboard es una placa prefabricada en la que se montan los componentes y las conexiones entre ellos se hacen por medio de cables rígidos externos. 00:00:18
Se usan para hacer pruebas y lógicamente lo que vamos a utilizar en el proyecto de taller. 00:00:26
la que ves debajo es la que vamos a usar para hacer el proyecto bien cómo funciona pues la 00:00:30
placa tiene lo siguiente si os fijáis hay dos filas horizontales independientes entre sí con 00:00:36
40 agujeros unidos entre sí por dentro la misma fila por medio de una chapa metálica inferior y 00:00:41
luego tenemos 50 pares de filas verticales de 5 agujeros independientes entre sí a ambos lados de 00:00:47
la parte central unidos entre sí por dentro mediante la chapa metálica interior si os 00:00:53
Fijáis cómo está por dentro, las filas de arriba están unidas entre sí, la fila de abajo está unida entre sí y cada uno de los cinco puntitos que tenemos aquí están unidos entre sí. 00:00:58
De manera que da igual que yo conecte aquí, que yo conecte aquí el cable, que yo conecte aquí el cable, que yo conecte aquí el cable o que yo conecte aquí, porque los cinco por dentro están unidos entre sí. 00:01:11
O me da igual que yo el cable lo conecte aquí, aquí, aquí, aquí, porque todo lo que conecte en esta línea por dentro está unido entre sí. 00:01:20
Bien, la segunda manera que tenemos de conectar los componentes son mediante los circuitos impresos. 00:01:30
Una vez que el circuito ya se ha probado en la placa de protoboard, hay que construirlo en un formato más robusto para su aplicación en equipos reales. 00:01:36
Porque fijaros que con la placa de protoboard los cables van a quedar ahí pinchados pero no están sujetos. 00:01:44
Luego, si yo quiero vender o quiero comercializar mi circuito electrónico, tengo que fabricarlo de una manera mucho más robusta. 00:01:48
Pues hay dos formas, mediante circuito impreso o mediante circuito integrado. 00:01:56
Vamos a ver primero los circuitos impresos. 00:02:00
Un circuito impreso no es más que una placa prefabricada en la que se montan los componentes normales y los circuitos integrados por un lado, 00:02:02
se sueltan con estaño por otro y las conexiones entre los componentes, en vez de hacerlo por cables externos, 00:02:09
se hacen por cables internos que se iluminan pistas de cobre dentro de la placa. 00:02:15
¿Qué conseguimos con este tipo de conexión? 00:02:20
Pues que no haya cables externos y por tanto la robustez del circuito es mucho más grande. 00:02:23
Ejemplo, la placa va a ser un PC, la placa va a ser un móvil, 00:02:28
el circuito de control de un disco duro, etc. 00:02:30
Si os fijáis, aquí tenemos la placa, los componentes están, como veis, conectados por un lado, 00:02:33
por el otro lado, aunque no se ve, están las soldaduras y no existen cables. 00:02:39
¿Por qué los cables? Son las pistas, son estos que están por dentro del plástico, con lo cual estos son los circuitos que realmente se comercializan. 00:02:42
Y por último tenemos los circuitos integrados. Un circuito integrado chip es un circuito de miniatura que ya por sí solo hace una determinada función sin necesitar ningún componente adicional y que se encapsula en un chip de plástico muy pequeño. 00:02:50
Por ejemplo, un microprocesador, un temporizador 555 para calcular tiempos, un chip de puertas lógicas, un chip de memoria, etc. Aquí tenéis el ejemplo de puertas lógicas comercializado en forma de circuito integrado. 00:03:03
Su proceso de fabricación es muy complejo y evidentemente en tercera edad eso no lo vamos a ver. Se utilizan para ejecutar su función dentro de los circuitos impresos. Ejemplo, pues hemos visto el circuito impreso de la transparencia anterior, pues el circuito impreso puede tener componentes normales, como tenemos aquí, discretos, resistencias, condensadores cerámicos, condensadores electrolíticos, 00:03:17
pero también puede tener un circuito integrado que ya hace una determinada función y que se complementa con el resto de componentes domésticos para hacer un circuito más complejo, por ejemplo, los modos de memoria RAM, el microprocesador, etc. 00:03:40
Bien, como en el taller lo que vamos a usar básicamente son chips de puertas lógicas con componentes discretos en placas protoboard, vamos a ver cómo funcionan las placas protoboard. 00:03:57
Bien, imagina que quieres probar el siguiente circuito de una placa de proctobar, 00:04:07
que si os fijáis tiene una pila, que está en el exterior de la placa, 00:04:10
tiene dos resistencias, aquí tenemos una y aquí tenemos otra, 00:04:14
y tiene dos leds, de manera que resistencia y leds se encuentran en paralelo entre sí. 00:04:18
Bien, pues ¿cómo tenemos que hacer para montar este circuito en la placa de verdad? 00:04:23
Porque esto, recordad, es el esquema eléctrico. 00:04:26
Bien, pues vamos a borrar todo esto que tenemos por aquí y empezamos. 00:04:29
Bien, lo primero es, cogemos la placa y cogemos la pila que está en el exterior. Es el único componente que no vamos a poder pinchar dentro de la placa. Entonces, lo primero es conectamos el extremo de un cable en la línea horizontal de arriba y el otro extremo al positivo de la pila o fuente de alimentación tal como veis ahí. 00:04:32
A continuación conectamos el extremo del otro cable en la línea horizontal de abajo y su extremo negativo de la pila fuente de alimentación. 00:04:55
Con estos dos pasos lo que conseguimos es que tanto aquí en esta fila de arriba como aquí en esta fila de abajo tengamos por una parte los 5 voltios y aquí tenemos los 0 voltios de la pila. 00:05:04
Y de esa manera ya tenemos alimentada toda la placa. 00:05:20
Bien, ahora conectamos los componentes en la placa, excepto la primera fuente que deseamos que veáis siempre por fuera. 00:05:23
Tened en cuenta que cada patilla debe ir en una fila diferente, como las resistencias y los diodos tienen dos patillas, 00:05:29
una va en el grupo de 5 de arriba y otra en el de abajo. 00:05:35
Nos colocamos donde queramos, por ejemplo, una aquí, otra aquí, otra aquí y otra aquí, pero me daría igual cuál fuese la colocación. 00:05:37
Y a continuación hay que conectar cada patilla del componente con la patilla que corresponda de otro componente 00:05:45
según el circuito eléctrico utilizando cables rígidos, de manera que el cable siempre se conecta 00:05:50
en la misma fila que la partida deseada. En este caso hacen falta 6 cables. Fijaros, cable número 1 00:05:55
que va del positivo de la pila, es decir, de la fila de arriba a una partida de resistencia. Pues desde 00:06:00
cualquier punto de la fila de arriba a la fila donde está la partida de resistencia colocamos el cable 1. 00:06:05
El cable 2 va del extremo de resistencia a el positivo del hielo LED, pues del extremo de resistencia 00:06:10
positivo del diodo en las mismas filas y el cable 3 va del negativo del diodo al negativo 00:06:16
de la resistencia, pues del negativo del diodo a cualquier puntito de la fila de abajo. 00:06:21
El cable 4 va del positivo de la pila a un extremo de la segunda resistencia, pues ahí 00:06:26
tenéis el cable 4 y el cable 5 va de la resistencia, positivo del diodo, cable 5, finalmente el 00:06:32
cable 6 va del negativo de la pila al negativo del diodo, pues del negativo del diodo de 00:06:38
de la fila donde está negativo el duro, a cualquiera del de abajo. 00:06:43
Y de esa manera, vamos a borrar todo lo que está, hemos construido el circuito. 00:06:46
Ahora simplemente faltaría probarlo y ver si funciona o ver si no funciona. 00:06:49
Bien, en el proyecto normalmente hay que añadir interruptores al circuito digital. 00:06:56
En este caso los interruptores lo que hacemos es colocar dos cables al aire 00:06:59
en dos filas diferentes de cinco agujeros, de forma que estén separados y no se junten. 00:07:03
Y ahora lo que hacemos es conectar los cables sueltos a los contactos del interruptor 00:07:07
y mover la patilla, y al mover la patilla se conectan los cables o se separan. 00:07:11
Bien, vamos a verlo con el mismo circuito de antes, pero añadimos un interruptor, 00:07:16
con lo cual habrá más cables aparte de los dos cables que se conectan a las patillas del interruptor. 00:07:20
Fijaos, este es el circuito que teníamos antes, y ahora lo que hacemos es que añadimos un interruptor. 00:07:24
Bueno, pues si el interruptor son dos patillas, otros cables que quedarían fijos tal como veis ahí. 00:07:29
De manera que ahora simplemente hay que poner el cable 1 que se va del positivo de la pila 00:07:33
a un extremo del interruptor 00:07:37
y el cable 2 que va de otro extremo del interruptor 00:07:41
a la base de la resistencia. 00:07:43
Una vez que ya tenemos hecho esto, 00:07:46
directamente nos faltarían el cable 3 00:07:47
y el cable 3. 00:07:50
Entonces, para hacer las pruebas en el proyecto, 00:07:52
basta con dejar los cables al aire 00:07:54
y juntarlos con la mano cuando quieras 00:07:55
que se cierre el interruptor. 00:07:57
Pero una vez probado todo, 00:07:58
hay que conectar los cables 00:07:59
con las dos partidas del interruptor de verdad. 00:08:00
Bien, resumen de cómo desconectar 00:08:05
los diferentes componentes al proyecto de la placa. 00:08:06
La resistencia, el ADR, el LED, los componentes con dos patillas, una patilla siempre va en la fila de 5 de un lado de la placa y la otra patilla en otra fila de 5 de otro lado de la placa, tal como se muestra en la imagen. 00:08:08
El potencia y movilización de estos es que tienen tres patillas donde quieras, pero tal como se muestra en la imagen, con sus patillas en filas diferentes. 00:08:22
Y los relés y los chips de apuestas lógicas siempre en el centro de la placa, tal como se muestra en la imagen, con las patillas en filas diferentes. 00:08:28
Por último, los interruptores ya sabemos que van a ser siempre los cables conectados donde quiera, sin que sean diferentes. 00:08:36
Bien, y con esto terminamos la explicación del punto 5, en el cual hemos visto cómo se montan los circuitos 00:08:41
y fundamentalmente nos hemos centrado en las placas photowire que es lo que vamos a utilizar en el producto de también. 00:08:46
