Mosaico Pitagórico

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 29 de enero de 2024 por Jose Luis M.

42 visualizaciones

Más información Transcripción

Descargar la transcripción

Una de las demostraciones geométricas más sencillas del Teorema de Pitágoras se debe 00:00:00
al matemático hindú Bhaskara, que en su libro Vijaganita no añade más comentarios 00:00:15
que el de mira. 00:00:21
Con GeoGebra podemos hacer ese mira interactivo y observad que efectivamente se cumple el 00:00:23
Teorema de Pitágoras. 00:00:44

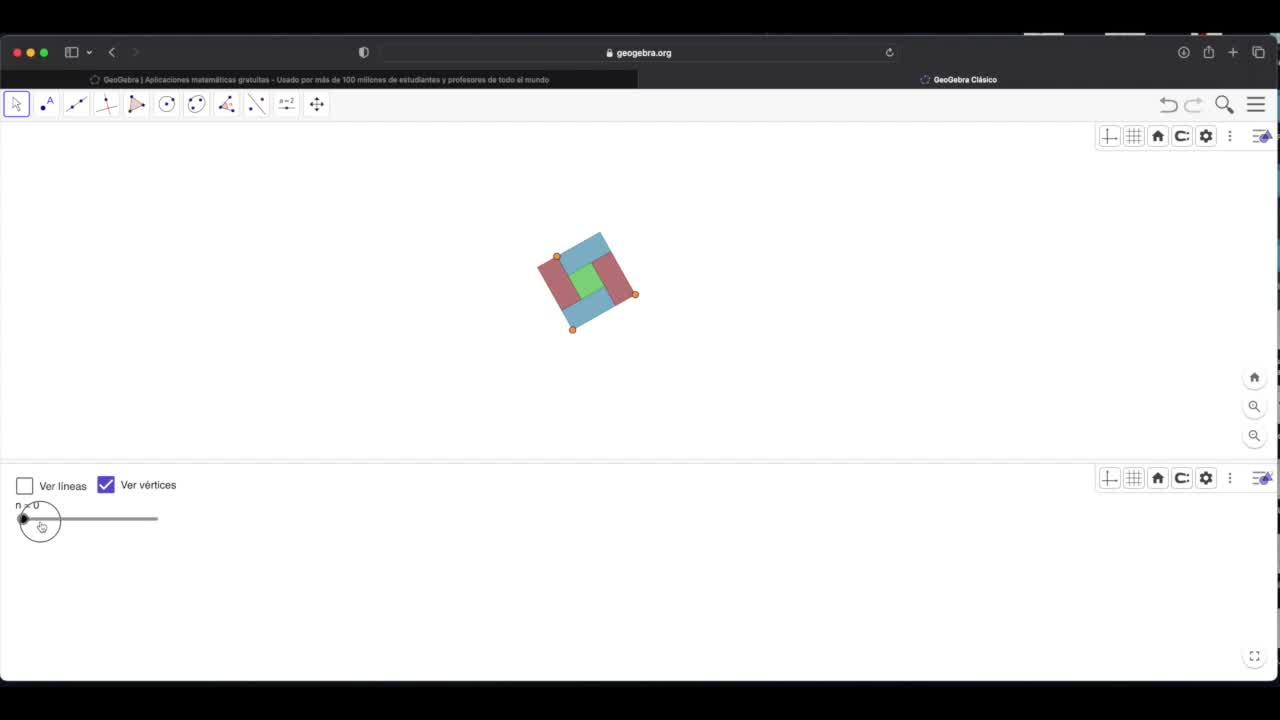

La demostración de Bhaskara también nos proporciona el siguiente mosaico pitagórico. 00:00:46
Vamos a construirlo. 00:01:09
Para ello hicimos, por ejemplo, GeoGebra clásico. 00:01:10
Vamos a quitar los ejes de la cuadrícula porque no nos interesa y comenzamos. 00:01:23
Comenzamos poniendo dos vértices, A y B. 00:01:31
Vamos a dibujar un arco de circunferencia que nos va a garantizar un ángulo de 90 grados 00:01:36
en C por la propiedad del ángulo inscrito. 00:01:43
Podemos ocultar así la semicircunferencia. 00:01:46
Voy a configurar GeoGebra para que no me ponga etiqueta a todos los segmentos que haga. 00:02:00
Vamos a propiedades y vamos a decir que no se etiquete ningún objeto nuevo o solo puntos 00:02:04
nuevos. 00:02:12
Vale, y a los segmentos le vamos a quitar la etiqueta, etiqueta visible, vamos a elegir 00:02:13
el segmento etiqueta visible, elegimos etiqueta visible, hemos cogido el triángulo en lugar 00:02:25
del segmento. 00:02:34
Segmento etiqueta visible y ya tenemos el triángulo, un triángulo que siempre es rectángulo. 00:02:35
Vamos a construir la figura que hace el mosaico, para ello podemos girar este triángulo respecto 00:02:50
de este punto 90 grados y ahora este triángulo lo podemos trasladar por el vector A B. 00:03:00
El vector A B lo podemos escribir aquí, vector A B y ahora si podemos decirle realiza una 00:03:17
traslación de este triángulo según este vector y este triángulo lo podemos ocultar. 00:03:26
Ocultamos también los vértices que se han generado, aquí hay que ocultar con cuidado 00:03:36
el A' selecciono el A y oculto, muy bien, ya vamos teniendo poco a poco la figura. 00:03:43
Ahora puedo marcar el punto medio entre A y B' y hacer una simetría central de este 00:04:00
triángulo por este punto y de este triángulo por este punto y obtenemos la figura base. 00:04:10
Por último nos quedaría también marcar este polígono. 00:04:21
Ahora nos quedaría limpiar la imagen, para ello cojo este triángulo y lo pongo rojo 00:04:31
y lo ponemos al 50%, por ejemplo rojo, este 50% rojo, este lo voy a poner más naranja, 00:04:46
aquí el 50% y este, pues aquí voy a enseñar un botón nuevo para no tener que estar copiando 00:05:12
estilo visual, cojo este triángulo y lo digo que este me lo ponga igual. 00:05:26
Por último me quedaría coger el cuadrado y por ejemplo pues le podemos poner este azul 00:05:34
al 50%, aquí se ve mejor lo del 50%, por último vamos a ocultar todos los elementos 00:05:42
que no nos interesan, para ello en esta ventana le voy a decir que me ordene los objetos por 00:05:55
tipo de objeto y esto va a agrupar los objetos según su naturaleza, permitiéndome seleccionar 00:06:02
todos los objetos de un tipo, por ejemplo puntos, voy a propiedades, como tengo seleccionado 00:06:10
todos los puntos lo voy a hacer ocultar y solo voy a dejar visibles el A, el B y el 00:06:21
C, que son los tres puntos que me definen el triángulo, además lo voy a cambiar de 00:06:33
color para que se distingan que son puntos importantes, voy a bajar también el vector 00:06:40
y lo voy a ocultar, que me queda ahora desplazar y hacer el mosaico, para eso voy a crear aquí 00:06:50
un deslizador aquí abajo de tipo entero con 1 a 30 y incremento de 1, se va a llamar 00:07:03
N, muy bien y fijaros, ahora hay que desplazar esas figuras para hacer el mosaico, yo voy 00:07:14
a enseñar un comando nuevo, que es secuencia, para repetir, fijaros este comando lo que 00:07:25
va a hacer es repetir una instrucción, yo quiero que este triángulo, perdón, yo quiero 00:07:40
que este triángulo que le voy a poner etiqueta para identificarlo, mejor aún lo voy a renombrar, 00:07:46
le voy a llamar T1, bueno pues T2, T1 va a ser este, T2, este le vamos a llamar T3 00:07:53
y este le vamos a llamar T4 y este le voy a poner también etiqueta visible, luego se 00:08:07
la quitaré, vale pues lo que vamos a hacer es trasladar el T2 según el vector A B un 00:08:17
número de veces, luego haremos lo mismo con el T3, con el T4 y con el T3 de forma que 00:08:26
conseguiremos desplazar esta imagen hacia la derecha, vamos a comenzar, recordad secuencia 00:08:34
si le doy aquí me dice lo que voy a necesitar, necesito una expresión, la expresión es 00:08:43
traslada el objeto T1, vamos a empezar por el T1, T1 según el vector V, según la flecha 00:08:50
pero vamos a poner N por V, bueno K por V, U y le vamos a decir que es la variable K empieza en 1 00:09:03
y termine en N, esta instrucción como podéis ver lo que nos va a hacer es repetir el comando traslada 00:09:18
un montón de veces, tantas como la N, como la N la tengo en 1 pues solo la traslado una vez 00:09:26
pero si la pongo en 2 lo traslado 2 veces, 3 veces, 4 veces, 30 veces, podemos coger y usando el 00:09:32
comando que os enseñé de copiar estilo visual marco este triángulo para que se copie aquí y se 00:09:42
pone rojo, bien, esto que acabo de hacer hay que hacerlo con cada figura, podemos traer secuencia 00:09:50
expresión traslada, ahora vamos a trasladar el triángulo T2 por el vector KU, la K que va a 00:10:04
empezar en 1 y va a acabar en N, bien, si me voy aquí a listas, se ha creado una lista con todos los 00:10:18
triángulos, puedo irme aquí a los tres puntitos y decir duplicar, entrada y ahora cambio esto 00:10:29
voy a usar este comando que no lo vamos a usar, puedo escribir secuencia, aquí pongo traslada 00:10:38
vamos ya con el T3, vector KU, la variable K que va a ir de 1 hasta N, voy a trasladar el de arriba, vuelvo a copiar lo mismo 00:10:53
secuencia, traslada, el triángulo T4 por el vector KU, la variable K que empieza en 1 y termina en N 00:11:11
y por último quedaría secuencia, traslada, el objeto C1 que es el cuadrado, K por U, la variable K en 1 y en N 00:11:28
ya tengo todo, ahora puedo hacerlo del estilo visual, le digo copia este aquí y aquí, doy a la flecha, vuelvo a darle a este y digo copia este aquí 00:11:50
le doy a la flecha, copio estilo visual, este y este, como veis si yo ahora agrando el museo se repite 00:12:06
ahora nos quedaría también que se vaya repitiendo para arriba, como veis tendremos que desplazar ahora un vector que empiece en A y apunte hacia arriba 00:12:18
para eso necesitaría saber un punto para indicar que vector O, es decir que el vector V va a ser el vector normal al vector U 00:12:45
así me va a formar justo el vector que forma 90 grados con el vector AB, con lo cual ya tengo mi vector para hacer la lista para arriba 00:13:06
ahora podría hacer lo mismo pero lo que vamos a hacer es en lugar de trasladar cada triángulo vamos a trasladar todos a la vez, fijaros que cada triángulo de esos está en una lista 00:13:17
debería haber dos naranjas, dos rojos, este verde me está sobrando, voy a borrarlo, vale, no pasa nada, ya que estaba bien 00:13:34
bien, pues ahora lo que voy a hacer es usar el comando secuencia pero en lugar de con los triángulos iniciales, con sus listas 00:13:58
vale, entonces voy a secuencia, traslada, traslada, L1, ahora voy a usar el vector V para que vaya para arriba, con K desde 1 hasta N 00:14:09
y me lo hace para arriba, pues sí, lo mismo, secuencia, traslada, he borrado L2, seguimos por L3, coma KV, K, 1, N 00:14:30
secuencia, traslada, L4, KV, K, 1, N 00:14:53
y estoy acabando, secuencia, repite, traslada, L1, L3, L4, L5, KV, K, 1, N 00:15:09
y me queda el cuadrado, secuencia, traslada, cuadrado será L6, KV, K, 1, N 00:15:29
y si hemos hecho bien, vale, ahora vamos a copiar el estilo visual, vamos a decir que este rojo tiene que ser este y este 00:15:55
voy aquí, el estilo visual de este naranja, tiene que ser este, no lo he cogido bien, estilo visual, el triángulo este y este 00:16:06
damos escape, cogemos la flecha, copia el estilo visual, el azul, y vemos que algo pasa 00:16:21
vamos a ver que ha pasado aquí, aquí hemos puesto L6, que es el cuadrado, por LV, aquí tenemos un error porque sería KV 00:16:36
ahora si, vale, y además fijaros que empezamos aquí ya en 1 porque ya lo hemos trasladado una vez 00:17:01
así es que lo que tendríamos que haber hecho era decirle a todas estas comandos que en lugar de 1 hubieran empezado en 0 00:17:12
vamos a cambiarlo, 0, 0, 0, 0, y ahora aquí ha aparecido el delgador misterioso y esta K también misteriosa 00:17:23
ya tenemos todas estas en 0, vamos a empezar también esta en 0 para que el primero sea el mismo 00:17:50
y aquí exactamente igual 00:18:01
vale, y ahora fijaros que como la N empieza en 1 pues algo nos queda, todo está en 0, muy bien 00:18:32
podemos decirle ahora que la N también empieza en 0 para que sea la posición inicial 00:18:47
y ahora tenemos así, y cuando agrandemos tenemos esto, si os dais cuenta veo que la primera está repetida más oscura 00:18:54
eso es porque la que desplaza para arriba está machacando encima de la que desplaza para abajo, así es que las originales las deberíamos de ocultar 00:19:11
y si también queremos podemos ocultar los triángulos iniciales 00:19:21
porque como hemos puesto que empieza en 0 00:19:28
ocultamos también el vector 00:19:35
y ya tenemos nuestro mosaico, podemos quitar la letra 00:19:39
y ahora fijaros, yo ahora hago así y mi mosaico empieza, puedo hacer el triángulo que quiera, puede ser así 00:19:43
si no quiero que se vean las líneas, como está pasando aquí que las líneas destacan mucho 00:19:59
me puedo ir a la lista, decirle propiedades y decirle aquí en el estilo que el grosor del trazo sea 0 00:20:05
si hago lo mismo aquí iré ocultando todas las líneas 00:20:22
como veis pues sale el mosaico bonito y además como quiera, y como le hemos puesto hasta 30 lo puedo agrandar todas las veces que quiera 00:20:28
eso si, lo que hemos configurado es de esta figura para delante 00:20:54
espero que os salga 00:21:11
