bueno chicos pues vamos a empezar con la clase de hoy y hoy vamos a estar vamos a revisar un 00:00:01
poquito lo que estuvimos viendo los otros días vale lo que estuvimos viendo en tinker cat 00:00:07
circuits y vamos a añadir pues algunas piezas más de esas que tenemos que juntar para poder 00:00:12
hacer nuestros robots para poder seguir completando pues diferentes acciones entonces primero vamos a 00:00:16
revisar un poquito lo que ya habíamos hecho para esto como siempre pues voy a compartir 00:00:23
el navegador. Ahí lo tenemos y en el navegador vamos a irnos a Tinkercad. Entramos en Tinkercad, 00:00:28
hacemos login y una vez hecho el login lo que nos vamos es a la parte de circuits. Por cierto, 00:00:37
aprovecho y os digo que este nombre que tenéis aquí, que es el nombre de vuestro usuario, 00:00:44
no es el correo electrónico con el que accedéis, sino que es el nombre de usuario, es el que me 00:00:49
tenéis que mandar para que ellos corrija las las cosas vale está debajo de la foto del perfil que 00:00:54
es esto que se supone que está aquí yo no tengo foto con lo cual está el icono el icono estándar 00:00:59
y nada simplemente este nombre es el que me tenéis que mandar por correo para que yo pueda acceder a 00:01:04
vuestros a vuestros diseños entonces entramos en la parte de circuits creamos un nuevo circuito 00:01:09
vale y vamos a revisar un poquito pues lo más básico del otro día que era construir un botón 00:01:14
una luz y sobre ello vamos a añadir alguna cosa nueva lo primero que hacemos como siempre ponemos 00:01:20
nuestra placa de arduino la giramos la ponemos vertical y luego la placa de pruebas que también 00:01:27
giraremos y la pondremos vertical esto de ponerlo vertical es manía mía vale es una manía que yo 00:01:36
tengo pero lo podéis utilizar en horizontal o en vertical a partir de aquí pues cogemos la 00:01:42
El ground, la tierra, que lo podemos coger de este pin de aquí o de estos dos de aquí, o escogemos uno o cualquiera de ellos, ground, pinchamos y nos lo llevamos a esta columna que es el negativo de la placa, de la protoboard, lo pondremos en negro, siempre que pongamos tierras vamos a ponerlas en negro, y 5 voltios que lo voy a llevar por aquí al positivo. 00:01:48
Y como siempre, los positivos en rojo. 00:02:18
Entonces, vamos, como siempre, porque es un criterio estándar, ¿vale? 00:02:22
Negro para tierra y rojo para positivo. 00:02:27
Positivo y negativo siempre se ponen así, rojo y negro. 00:02:29
Vale, ahora ya esta primera columna está electrificada con 5 voltios. 00:02:33
La segunda columna está electrificada con 0 voltios. 00:02:36
Vamos a empezar a conectar los elementos. 00:02:42

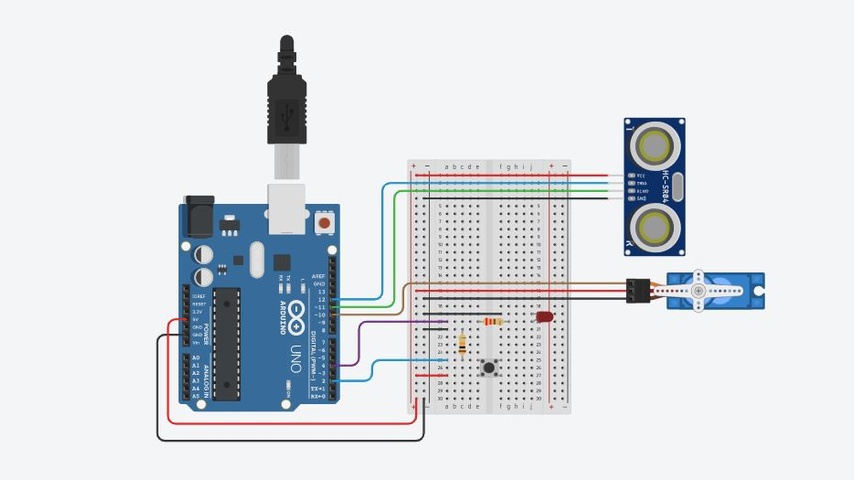

Entonces, el primer montaje que vamos a hacer es, repasando, el del botón. 00:02:44
Vamos a cogernos un botoncito, pulsador, que os recuerdo que tiene dos patillas en un lateral y otras dos patillas en el otro. 00:02:48
Tenemos que girarlo para que las dos patillas que están en el mismo lateral caigan en el mismo lado de la placa. 00:02:58
Si os fijáis, al conectarlo así, lo que tengo son las patillas que están en el mismo lado conectadas a las mismas filas. 00:03:06
Y las del otro lado igual, ¿de acuerdo? Eso es para que funcione de la forma correcta. Bueno, me lo voy a traer para acá. Le voy a poner una patilla al positivo. Este montaje ya lo vimos el otro día. Este es el positivo. 00:03:15
de la patilla del negativo sacamos una resistencia que tiene 10 kilo ohmios perdón que tiene 10 kilo 00:03:29
ohmios 10 kilo ohmios y a recordar que aquí tenemos que tener kilo ohmios que es el valor 00:03:39
por defecto si quiero poner ohmios tengo que cambiarlo y esto lo voy a conectar a cero 00:03:46
este contacto lo que nos hace a través de esta resistencia es alimentar a esta patilla de 0 00:03:51
voltios y esta de 5 voltios y ahora además en esta patilla voy a conectar la señal que yo quiero leer 00:04:01
que lo voy a poner en el pin 2 y la voy a colocar de color azul con lo cual este pin ya sabemos que 00:04:09
cuando este circuito está abierto lo que hace es que va por la resistencia a cero voltios y aquí 00:04:18
voy a leer un cero y cuando el circuito del interruptor está cerrado, es decir, cuando está 00:04:23
pulsado, pues lo que voy a hacer es leer los cinco voltios que me llegan desde el otro lado. Este es 00:04:28
el montaje estándar del botón. También voy a hacer un montaje para el led. Entonces, bueno, el led... 00:04:34
perdón, ahí está, ha girado, lo voy a poner por aquí, por ejemplo, en esta posición, y este led, 00:04:40
el ánodo, que es el positivo, lo voy a conectar a través de su resistencia correspondiente, 00:04:51
que la resistencia ya sabíamos que son 220 ohmios, en este caso lo tengo que cambiar porque no son 00:04:58
casco son amigos entonces esta línea me conecta como si 00:05:07
tuvieran soldadas la punta de la resistencia con el ánodo por el otro 00:05:14
lado lo conectó 5 lo conectó perdón lo conectó al pin yo que sé al pin 4 que 00:05:19
va a ser el que voy a utilizar para encender o apagar 00:05:29
mi luz y el otro directamente lo pongo en cero voltios con lo cual cuando en el pin 4 yo ponga 00:05:33
5 voltios lo que va a hacer es cerrar el circuito y encender la luz y cuando lo pongan cero voltios 00:05:43
se apagará esto ya lo vimos el otro día y esto es el montaje básico vale de un par de los dos 00:05:50
sensores de un actuador en este caso un led y un botón ahora qué vamos a hacer bueno pues vamos a 00:05:58
aprender un nuevo elemento que es el sensor de distancia bueno el sensor de distancia que por 00:06:04
cierto tengo alguno por aquí con lo cual les puedo enseñar el sensor de distancia es este este 00:06:10
cacharrito este cacharrito voy a cambiar un segundito para que lo veáis bien vale este 00:06:18
cacharrito entonces es un un actuador con un sensor realmente que tiene dos botes dos barriles 00:06:26
o 22 dispositivos y cuatro pines esos cuatro pines que los veis ahí tienen texto tienen letras uno de 00:06:36
ellos es vcc es decir potencia otro tiene trigger que es el disparador otro tiene eco que es el pin 00:06:45
que va a detectar en la vuelta del sonido y ground que es tierra entonces cómo funciona esto pues yo 00:06:56
voy a alimentarlo a positivo y negativo los que son de vcc y ground y los otros dos son el 00:07:03
disparador y el eco cuando yo active el disparador uno de los botes va a emitir sonido ese sonido va 00:07:10
a ir hasta un objeto rebotará y va de va a ser detectado por el otro el otro barril ese otro 00:07:17
barril que es el que recibe el eco va a activar el pin del eco entonces cuando yo utilice un 00:07:25
sensor de ultrasonidos de distancia lo que voy a tener es un pin que es digital que voy a activar 00:07:34
para que lance el sonido y otro pin que también es digital que se va a activar cuando reciba el 00:07:42
eco y voy a los tiempos en los que eso sucede si yo sea la velocidad que va el sonido sabiendo 00:07:50
cuando he enviado el sonido y cuando recibo la respuesta, la velocidad del sonido, ida y vuelta, el trayecto, ya sé la distancia. 00:07:57
Por lo tanto, es fácil con ese dispositivo saber la distancia a un objeto, como hacen los murciélagos, exactamente igual. 00:08:05
Entonces, voy a volver a compartir mi navegador. 00:08:12
Y estos sensores los tenemos de dos tipos. El sensor de tres patillas, que es este que tenemos aquí, 00:08:20
y el que yo os he enseñado que es este que como veis tiene a ver si se ve aquí cuatro patillas 00:08:27
lo veis que tiene cuatro patillas vale eso es porque hay algunos modelos de este tipo de 00:08:35
sensores que funcionan con la misma patilla siendo la del trigger y la del eco la misma 00:08:41
patilla hace de los dos funciones mientras que en el otro que es el que yo utilizo es tiene cuatro 00:08:46
además es más normal, es más fácil de encontrar en las tiendas, pues ese sensor utiliza una patilla para el trigger y otra para el echo. 00:08:52
Bueno, si nos vamos a componentes y seleccionamos todos, veréis que tengo los dos tipos de sensores. 00:08:59
¿Veis? Aquí tengo el de tres patillas y este de aquí que es el de cuatro. 00:09:08
Entonces yo voy a coger y me voy a sacar aquí el de cuatro, que es el HCSR04, que es el mío. 00:09:12
Y este sensor, lo voy a colocar, lo voy a dejar así en vertical si queréis, bueno no, lo voy a poner en horizontal, y así me caben mejor las cosas, ¿de acuerdo? 00:09:16
Y este sensor, el VCC, la potencia, lo voy a conectar al positivo, el ground, la tierra, lo voy a conectar al negativo, tierra, negro, positivo, rojo. 00:09:27
y luego el trigger lo voy a conectar por ejemplo al pin 12 y el eco lo voy a conectar por ejemplo 00:09:45
al número 11. ¿Esto por qué? Pues porque sí, porque me apetece. Yo los conecto a los pines 00:10:02
que quiero vale entonces voy a cambiar a los colores y lo voy a poner por ejemplo en azul y 00:10:14
verde uno lo dejaré en verde el otro voy a cambiar el azul turquesa vale y así está trigger al 12 00:10:20
eco al 13 perdón al 11 bien entonces cómo funciona el sensor de distancia en este simulador si os 00:10:28
Fijáis, cuando yo inicie la simulación, puedo pinchar sobre él y me va a poner aquí un arco que es su rango de detección. 00:10:40
Y el objeto yo lo puedo mover para simular que existe un objeto y aquí delante me va a poner la distancia a la que está detectando ese objeto. 00:10:51
Si el objeto se saliera de la zona de detección, se pone en rojo y entonces no lo detectaría. 00:11:00
Es decir, si se me acerca un objeto por aquí, o se me acerca un objeto o está demasiado cerca, o se me acerca por aquí, no lo va a detectar. 00:11:05
Pero si está dentro de su zona de detección, sí que lo va a detectar y va a dar la distancia a la que se encuentra. 00:11:13
Y la diez forma es haciéndolo con el ultrasonido, como os he dicho, como los murciélagos. 00:11:19
Bien, ¿y cómo vamos a nosotros programar este sensor? Pues muy fácil. 00:11:23
Vamos a irnos a la parte de código. 00:11:28
Luego vamos a hacer, por ejemplo, eliminamos estos bloques y vamos a hacer, por ejemplo, que cuando la distancia sea menor de 20 centímetros se encienda la luz y cuando la distancia sea más de 20 centímetros se apague la luz. 00:11:29
Vamos a hacer eso. Entonces lo primero que tengo que hacer es, como siempre, definirme una variable. Una variable para la distancia. 00:11:45
entonces le podemos llamar como nos dé la gana, yo le voy a llamar distancia 00:11:54
porque así sabré que esa variable contiene el valor medido 00:11:58
por el sensor de distancia, al crear la variable ya me deja 00:12:02
definirla y cambiar su valor, por lo tanto, ¿qué voy a hacer? lo primero voy a definir 00:12:06
voy, bueno fijaros en recordar esto 00:12:10
trigger 12, echo 11 00:12:14
es que voy a ampliar esto mucho porque ahora viene 00:12:17
una orden que es muy larga. Entonces, definimos la variable distancia y para asignarle su valor 00:12:21
vamos a irnos a las entradas y vamos a coger el que lee el sensor de distancia. Leer el sensor 00:12:31
de distancia ultrasonico que tiene el desencadenador, el trigger, hemos dicho que lo teníamos en el 12 00:12:40
y el eco lo tenemos en el 11 y vamos a medir en centímetros, ¿de acuerdo? 00:12:46
Por lo tanto, con esta orden vamos a asignar a la variable de distancia 00:12:55
la lectura del sensor ultrasonico que tenemos con el trigger 00:13:00
y ahora ya voy a volver a ampliar esto para que lo veáis. 00:13:05
El trigger que es el azul en el 12 y el eco en el 11. 00:13:09
Este pin de aquí es el eco, este pin de aquí es el desencadenador o trigger. 00:13:17
Perfecto, por lo tanto yo ya tendría dentro de la variable distancia la lectura de la distancia a la que se encuentra un objeto por delante de ese senso. 00:13:22
Bien, ¿ahora qué hago con eso? Voy a tomar una decisión. 00:13:31
¿Qué decisión voy a tomar? Pues por ejemplo, controlo si, esto ya lo hemos visto, cojo el bloque de comparación, 00:13:35
la variable distancia 00:13:45
es menor que 00:13:47
como esto está midiendo ya en centímetros 00:13:50
pongo 20 00:13:51
¿qué es lo que quiero hacer? 00:13:52
ahora lo que quiero hacer es activar el pin 4 00:13:55
para que me encienda la luz 00:13:57
cojo en las salidas 00:13:59
y defino el pin 4 00:14:00
en alta 00:14:04
eso me enciende la luz 00:14:06
esto ya lo hemos hecho en el ejemplo de la luz 00:14:07
con lo cual es coger esa pieza y usarla 00:14:09
y si no 00:14:11
si no es menor que 20 00:14:12
es porque la distancia es mayor que 20 00:14:16
con lo cual el pin 4 00:14:17
lo voy a poner en baja 00:14:19
¿esto que va a hacer? cuando haya un objeto que se me acerque 00:14:20
suficiente y coja 00:14:23
la distancia 00:14:25
y se mida esa distancia a menos de 20 cm 00:14:26
me va a encender la luz 00:14:30
indicando peligro, hay algo que se está 00:14:31
acercando 00:14:34
y cuando yo lo aleje lo que va a hacer es apagar la luz 00:14:34
vamos a ver si esto funciona 00:14:38
iniciamos la simulación 00:14:39
escondemos el código, nos venimos 00:14:41
al circuito, tenemos la luz apagada 00:14:45
y pinchando sobre el sensor ya nos aparece el rango de medición 00:14:49
y voy a empezar a mover. Vemos 00:14:53
que mientras que la distancia que se está marcando aquí en centímetros 00:14:57
aquí están pulgadas, aquí están centímetros, en centímetros, este por debajo de 20 00:15:01
por encima de 20, la luz está apagada. ¿Qué pasa 00:15:05
si me acerco suficiente y de repente paso por debajo 00:15:09
de 20 centímetros. Veis que la luz se ha encendido. Y si ahora me alejo 00:15:13
la luz se apaga. En cuanto estoy 00:15:17
en 20 centímetros por debajo, esta luz 00:15:21
se apaga. Y cuando estoy por debajo 00:15:24
de esa distancia, la luz se enciende. Con lo cual funciona perfectamente. 00:15:29
Vais a tener que hacer un ejercicio que es un sensor de aparcamiento. 00:15:34
si en lugar de la luz utilizamos un un buzzer un fundador veréis que lo que tengo es un sensor de 00:15:37
aparcamiento de acuerdo con este mismo montaje sin tener en cuenta el botón que el botón no lo 00:15:45
he utilizado para nada vale y ahora que otro sensor podemos otro actuador podemos utilizar 00:15:49
ya hemos visto cómo utilizar un sensor de distancia es muy fácil vale y ahora vamos a 00:15:57
a ver, vimos el otro día los motores, pues hoy me voy a ir a los elementos básicos y hoy vamos a 00:16:03
utilizar un servo. Un servo es un motor que le puedo indicar con cuántos grados quiero que gire. 00:16:10
Va a estar a 0 grados como mínimo o a 180 grados como máximo y entre medias yo le puedo decir con 00:16:21
qué ángulo quiero que gire. Entonces voy a pincharle la señal de este servo, la voy a poner 00:16:30
en el pin 10, por aquí para que no se nos crucen los cables, nunca mejor dicho, que no se nos crucen 00:16:40
los cables y le voy a poner de color marrón el cable y luego tengo dos pines más, fijaros que 00:16:50
este es el de señal y luego tengo potencia 00:16:57
que lo voy a poner en 5 vale y luego tengo tierra 00:17:01
lo voy a poner a cero por lo tanto tengo estoy poniendo lo bonito simplemente 00:17:10
entonces tengo mi cable de potencia rojo mi cable de 00:17:21
tierra negro potencia tierra y la señal la pongo en un pin digital para indicarle cuántos grados 00:17:30
quiero que gire 0 20 180 vale entonces qué voy a hacer ahora pues voy a y voy a utilizar un 00:17:43
sensor como puede ser el de distancia para mover el servomotor y entonces voy a ponerle 44 zonas 00:17:53
podría ser también un ldr un sensor de luminosidad o cualquier otro tipo de sensor que me permita 00:18:03
seleccionar diferentes valores entonces con el sensor de distancia yo le voy a hacer que si está 00:18:09
por debajo de 20 centímetros se vaya a 0 grados si está por encima de 40 centímetros pero no más 00:18:15
de 60 pues entonces esté a 60 grados lo voy a poner a 60 grados si está entre hemos dicho por 00:18:23
debajo de 20 entre 20 y 40 pues entre 40 y 60 lo voy a poner a 120 y si lo está por encima de 60 00:18:34
centímetros pues entonces ya se va a ir a 180 grados es decir lo que voy a hacer es hacer que 00:18:40
el servo gire en función de la distancia que detecta un objeto siendo cuanto más cercano 00:18:45
está menos grados vale vamos a hacer la programación para ese para ese montaje y 00:18:51
la programación para ese montaje leeremos la misma el mismo sensor de distancia que 00:18:58
hemos leído antes y ahora en vez de utilizar este bloque si de comparación lo que voy a 00:19:02
hacer es voy a borrar todo esto voy a utilizar otro elemento de control que es el elemento de control 00:19:10
el elemento de control no voy a utilizar el sí vale si voy a utilizar el sí porque es el más 00:19:17
el más fácil entonces sí tenemos un sí hacemos un elemento de comparación la distancia igual que 00:19:32
antes vale si la distancia es menor que hemos dicho de 20 centímetros entonces lo que voy a 00:19:44
hacer es fijaros que ahora viene cuando utilizo la orden para el servomotor tengo una orden aquí 00:19:52
en las salidas que es girar el servo vale pues girar el servo que yo tengo conectado a qué pin 00:19:57
lo he conectado al pin 10 lo veis el marrón estaba en el pin 10 pues voy a poner el servo que tengo 00:20:05
pinchado en el pin 10 a 0 grados si no la distancia no es menor que 20 es decir es mayor que 20 tengo 00:20:12
que poner otro condicional, si es mayor que 20, tengo que comprobar, en este caso, si 00:20:21
la distancia es menor que 40. Eso quiere decir que la distancia estaría entre 20 centímetros 00:20:33
y 40 centímetros. Entonces lo que hago es que giro el servo y lo voy a poner, el servo 00:20:40
que tengo en el pin 10 lo voy a poner a 60 grados 00:20:47
vale seguimos si no es menor que 20 y no es 00:20:53
menor que 40 ahora voy a preguntar si es menor que 60 00:20:59
que es en la siguiente comparación si la distancia es menor que 60 entonces el 00:21:05
El servo lo poníamos a 120 grados. 00:21:17
Y por último, si no es menor que 20, no es menor que 40 y no es menor que 60, 00:21:23
eso quiere decir que es por encima de 60. 00:21:28
Con lo cual, lo que vamos a poner es el servo a 180. 00:21:31
Perfecto. Ahí lo tenemos. 00:21:38
Entonces, ¿qué es lo que he hecho? Medir la distancia y luego, 00:21:40
en función de la decisión de qué rango de distancia es el que estoy midiendo, 00:21:42
voy a colocar el servo en una posición o en otra. 00:21:46
vale vamos a ver cómo funciona esto iniciamos la simulación es cuando el código fijaros que 00:21:49
ya de momento el servo se está moviendo a una ubicación vale ahí lo tenemos entonces cuando 00:21:55
mueva el servo para que no me pase eso de que está ahí haciendo vale voy a ponerle la pausa al programa 00:22:06
para darle tiempo al servo a girar. 00:22:12
Entonces, después de girar el servo, 00:22:16
antes de hacer la siguiente lectura, 00:22:20
voy a esperar un segundo entero. 00:22:24
Es decir, yo voy a leer la distancia cada segundo. 00:22:29
Y en el caso de que os suceda algo, voy a girar el servo. 00:22:31
Venga, iniciamos la simulación. 00:22:37
Veis que ahora ha girado mucho más rápido. 00:22:39
vale, entonces 00:22:41
ponemos aquí la distancia, voy a ir moviendo la distancia 00:22:45
y vamos a ver que en cuanto la distancia baje por debajo de 60 00:22:49
ahí estaría, vale, estamos por debajo 00:22:53
de 20, subimos encima de 20 00:23:05
se pondría 60 grados, por encima de 40 00:23:08
eh, que pasa, porque no cambia esa 00:23:13
mmm, que raro 00:23:16
vale 00:23:22
vale, voy a esperar menos, voy a esperar 100 milisegundos 00:23:24
a ver si tiene que ver con esto 00:23:36
ah, vale, porque es que no le he puesto 00:23:40
el pasador, luego no lo he cambiado, perdonad 00:23:41
chicos, es que aquí estaba 00:23:43
estaba poniéndole, vale 00:23:45
entonces, girar el servo de 0 00:23:47
vale, eso es, ahora sí 00:23:50
vale, ahora ya tengo todos los grados bien puestos 00:23:51
venga, ahora sí, y ahora le voy a poner aquí el segundo 00:23:53
que tenía antes, vale 00:23:55
venga, entonces, eso es 00:23:57
no le había puesto el pin 00:23:59
del servo. Vale, iniciamos la simulación, por lo tanto 00:24:00
el servo se va ahí a su distancia 00:24:05
180 grados, ¿vale? Y ahora cuando baje de 60 00:24:09
se me pone, si os fijáis, en ángulo de 120 00:24:12
si bajo de 40 se me pone 00:24:20
en ángulo de 60 grados y si bajo 00:24:24
de 20 se me pone a 0 grados. 00:24:28
Vamos a ponerle una pausa un poco más corta para que reaccione con más ligereza. 00:24:31
Vamos a decirle que espere 0,5 segundos. 00:24:38
0,5 segundos. Medio segundo o 500 milisegundos, podemos poner las dos. 00:24:42
Vamos a ver cómo funciona ahora. 00:24:48
Entonces ahora me vengo aquí. 00:24:50
Si baja por debajo de 60, ahí estaría. 00:24:54
y ahora por debajo de 40 y ahora por debajo de 20. 00:24:59
Veis que es más rápida la reacción y funciona perfectamente. 00:25:04
Bien, pues eso es un poco cómo funcionaría nuestro sensor de distancia unido a un servomotor, 00:25:08
que yo puedo seleccionar qué grado va a girar. 00:25:15
Y lo hago utilizando esta orden, que es la orden que le manda al servomotor girar un número de grados concreto. 00:25:18
Bien, pues esto es un poco los sensores y los actuadores que quería ver hoy, nuevos. 00:25:27
Hemos visto, hemos repasado el montaje del botón, hemos repasado cómo funciona una luz, ¿vale? 00:25:35
Y hemos visto dos dispositivos nuevos, que son el sensor de ultrasonidos para distancias y un servo, que es un motor pero que gira a un ángulo concreto. 00:25:41
Por ejemplo, si tuviéramos un avión de aeromodelismo o un coche teledirigido, para las ruedas delanteras o para los alerones de nuestro avión podemos utilizar servomotores. 00:25:53
De hecho, es lo que se usa porque con ese ángulo de 0 a 180 grados yo tengo suficiente rango como para poder mover esos dispositivos a la postura adecuada. 00:26:06
unas ruedas no se mueven mucho más que 120 grados o 140 grados y unos alerones 00:26:17
de avión lo mismo con lo cual tengo rango suficiente con el servo vale pues 00:26:25
nada esto es lo que hay que aprender esto es lo que tenéis que practicar y 00:26:30
ahora con estas piezas lo que tenemos que hacer es ir a nuestro libro de clase 00:26:36
Y hacer los ejercicios 4, 6 y 8. El 4, que es un ejercicio relativamente sencillo, donde nosotros vamos a aplicar algunas de las cosas que hemos visto. 00:26:40
El 8, que lo que hace es con un sensor de aparcamiento, con un sensor de distancia y un buzzer, un zumbador. 00:26:59
O el ejercicio 6, que es el que nos va a permitir hacer un semáforo. 00:27:06
El ejercicio 4 es algo parecido a lo que acabo de hacer yo aquí, pero en lugar de utilizar un sensor de distancia, utilizo un sensor de luminosidad y nos va cambiando el ángulo para indicarnos si hace sol, si no hace sol. 00:27:14
Entonces, en teoría es lo mismo que he hecho yo aquí con cuatro posiciones, pero utilizando un sensor LDR en lugar de un sensor de distancia. 00:27:27
pues nada espero que os ayude esto que os haga aprender un montón y que os guste y espero que 00:27:35
me mandéis como siempre vuestros trabajos al correo electrónico lo que tenéis que hacer ya 00:27:42
ya sabéis es compartirlos aquí en la parte de opciones propiedades y la privacidad y ponerlo 00:27:49
en público y después guardar los cambios con lo cual una vez que lo habéis puesto en público y 00:27:58
y habéis guardado los cambios me pasáis vuestro nombre de usuario por email yo ya podré verlos 00:28:03
y podré corregirlos de acuerdo pues nada más espero que haya sido de ayuda y que sea útil chao 00:28:10
Valoración:
  • 1
  • 2
  • 3
  • 4
  • 5
Eres el primero. Inicia sesión para valorar el vídeo.
Idioma/s:
es
Materias:
Tecnología, Tecnologías de la Información
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Educación Secundaria Obligatoria
    • Ordinaria
      • Primer Ciclo
        • Primer Curso
        • Segundo Curso
      • Segundo Ciclo
        • Tercer Curso
        • Cuarto Curso
        • Diversificacion Curricular 1
        • Diversificacion Curricular 2
  • Bachillerato
    • Primer Curso
    • Segundo Curso
Autor/es:
JUAN RAMÓN GARCÍA MONTES
Subido por:
Juan Ramã‼N G.
Licencia:
Reconocimiento - No comercial - Sin obra derivada
Visualizaciones:
59
Fecha:
29 de abril de 2020 - 14:44
Visibilidad:
Público
Centro:
IES ANTONIO GAUDI
Duración:
28′ 28″
Relación de aspecto:
1.78:1
Resolución:
1366x768 píxeles
Tamaño:
80.67 MBytes

Del mismo autor…

Ver más del mismo autor

Comentarios

Para publicar comentarios debes entrar con tu nombre de usuario de EducaMadrid.

Comentarios

Este vídeo todavía no tiene comentarios. Sé el primero en comentar.



EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
