4 ESO - TECNO. Resumen Tema 2 - Parte 2. Circuitos Serie, Paralelo y Mixto. - Contenido educativo

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 17 de noviembre de 2020 por Juan Ramã‼N G.

35 visualizaciones

Lo siguiente que tenemos, lo siguiente que tenemos es asociaciones de resistentes, estas fórmulas hay que sabérselas, no nos queda otra, vale, si no nos las sabemos estamos muertos. 00:00:00

Yo os intenté poner esto de una forma que os resultara fácil pensarlo, si sabemos lo que es cada magnitud, un circuito en serie y un circuito en paralelo, lo vamos a poder resolver fácil. 00:00:13

¿Por qué? Porque hay muchas cosas que ya sabemos 00:00:27

Por ejemplo, la diferencia de energía entre los dos polos de esa pila 00:00:30

Esa diferencia de energía va a ser la misma si os fijáis para todas las resistencias 00:00:34

Porque están en los mismos puntos, conectados 00:00:39

Con lo cual, si aquí tengo 9 voltios entre los polos de la pila 00:00:42

Entre estos dos polos de esta resistencia habrá 9 voltios 00:00:46

Entre estos dos polos habrá 9 voltios 00:00:50

Entre estos dos polos habrá 9 voltios, es lógico 00:00:51

Fijaros, es lo que pone esta fórmula 00:00:53

me la puedo meter de memoria 00:00:56

con lo cual la probabilidad 00:00:59

de que me equivoque es alta 00:01:01

o puedo pensarlo 00:01:02

con lógica 00:01:05

si sabemos lo que es cada cosa, no es tan difícil 00:01:06

hombre, todas las electrones 00:01:08

que salen por un lado 00:01:11

que son todos los que llegan por abajo 00:01:12

porque si los electrones no se volatilizan 00:01:15

que hemos visto que todos los que salen llegan 00:01:17

salen con energía y llegan sin energía 00:01:19

pero todos los que salen llegan 00:01:21

van a pasar 00:01:23

o por el primer camino, o por el segundo, o por el tercero, ¿sí o no? 00:01:25

Pero todo va a pasar por algún camino, porque no se pierde ninguno. 00:01:30

Con lo cual, la intensidad total que sale de la pila va a ser igual a la suma de todos los diferentes caminos. 00:01:33

Ya está. Pues eso es lo que pone aquí. 00:01:40

La intensidad de los generadores es igual a la suma de las intensidades del tráfano. 00:01:44

Es decir, la intensidad total, que lo veis ahí, es igual a la suma de todas las intensidades. 00:01:49

y la única forma que no me gusta en ese formato de esta forma porque porque no me gusta el formato 00:01:54

ya despejado prefiero porque se ve mucho mejor y se recuerda mucho mejor que si en una asociación 00:02:11

en serie, la resistencia total, hemos dicho que era la suma, en una sucesión en paralelo 00:02:19

es igual, pero en vez de considerar las resistencias, consideramos las inversas, es decir, la inversa 00:02:32

de la resistencia total es la inversa de la 1 más la inversa de la 2 más la inversa 00:02:44

es decir, es la misma fórmula 00:02:52

pero en vez de sumar resistencias 00:02:55

sumo las inversas, es decir 00:02:57

uno partido por la resistencia 00:02:58

pero es la misma fórmula 00:03:00

y esta se recuerda mucho mejor 00:03:01

entonces, si tenemos una asociación en paralelo 00:03:03

pues tengo que aplicar esta fórmula 00:03:06

para poder saber cuánto vale 00:03:09

la resistencia equivalente 00:03:12

la resistencia en la que yo puedo eliminar esto 00:03:14

¿de acuerdo? 00:03:16

y si tengo circuitos mixtos que mezclan serie y paralelo 00:03:18

tengo que irlo haciendo con cachitos 00:03:20

el cachito que pueda, cuando tenga dos resistencias 00:03:22

o tres en paralelo, lo resuelvo 00:03:25

lo convierto en una 00:03:27

esa que me ha salido, a lo mejor 00:03:28

está en serie con otras dos o tres 00:03:31

pues esa la resuelvo, y luego eso 00:03:33

a lo mejor está en una combinación con otras 00:03:35

y voy cachito a cachito resolviéndolo 00:03:37

hasta que me queda solo uno 00:03:39

cuando me queda solo una resistencia 00:03:41

normalmente eso es para que 00:03:43

tengamos 00:03:45

un circuito con una única resistencia 00:03:47

y despejemos la intensidad, vamos a la ley de Ohm, resolvemos con la intensidad y luego 00:03:49

volvemos a deshacer toda la estructura del circuito y ya empezamos a calcular cosas. 00:03:55

Esa es un poco la técnica. Entonces, si son en serie, pues aquí veis la fórmula fácil, 00:04:00

las resistencias, las intensidades, como hemos dicho, todas las intensidades, la intensidad 00:04:07

va a ser siempre la misma porque va a pasar por todas, con lo cual todas las intensidades 00:04:12

en cada parte son iguales y aquí la energía que se ha perdido en todo el circuito es la 00:04:16

que se ha perdido en el primero más la que se ha perdido aquí, más la que se ha perdido 00:04:23

aquí, más la que se ha perdido aquí. Sumo todas las pérdidas de energía y termino 00:04:28

con la pérdida de energía total, que es esta fórmula. Os podéis aprender la fórmula 00:04:33

de memoria, ¿vale? Pero yo creo que es más fácil si sabemos lo que es cada cosa y lo 00:04:37

de esas, es mi opinión. Vale, esto sería un circuito mixto, veis, aquí no puedo resolverlo 00:04:41

con un tirón, tendría que ir cachito a cachito, aquí a la izquierda tengo dos en paralelo, 00:04:51

esas dos en paralelo las puedo resolver, se convierten solo en una, y cuando es solo una, 00:04:57

si nos fijamos, esta y esta, cuando ya están dos las he convertido solo en una, de otro 00:05:01

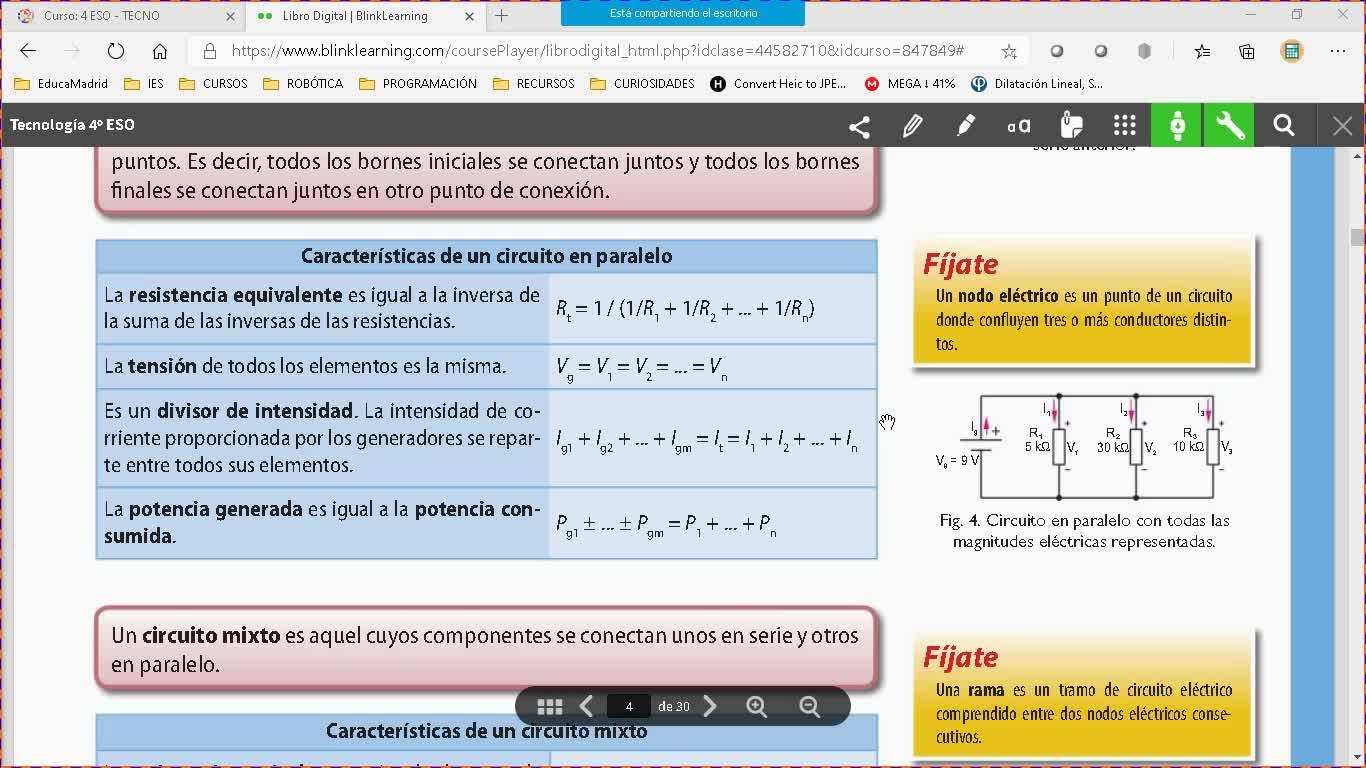

la de 5 y la que acabo de resolver están en serie, lo veis, están una detrás de la otra, entonces esas dos las sumaría, entonces la que me queda, ya no tendría ninguna aquí arriba, serían dos en paralelo, y cuando esa la resuelva tendría tres en serie, y más cachito a cachito, vale, lo voy a hacer aquí en la pizarra para que lo veáis, pero el truco es ir buscando, ir buscando trozos que sean resolubles, voy a pintar aquí en la pizarra ese circuito, 00:05:08

para que veáis que lo que he dicho suena complicado, pero es una tontería, eso sí, ¿no? 00:05:36

Vale, entonces, simplemente, aquí, ¿qué hacemos? 00:05:51

Primero estas dos, que todo el mundo ve claramente que están en paralelo, ¿no? 00:05:59

Bueno, las resolvemos, cuando las resuelva, esas dos resistencias se van a convertir solo en una, 00:06:04

de valor final 00:06:10

que resolveremos a través de esta fórmula 00:06:13

ya sé cuánto vale la resistencia total 00:06:15

la pongo aquí 00:06:18

las dos se me han convertido en una 00:06:19

esta y esta están en serie 00:06:21

final con principio, final con principio 00:06:23

si, ¿no? 00:06:27
