Pelado y corte de un cable de Fibra Óptica - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 16 de mayo de 2023 por Antonio M.

1141 visualizaciones

Proceso visual de pelado y corte de un cable de fibra óptica previo a su fusionado

Más información Transcripción

Descargar la transcripción

En el presente vídeo vamos a ver cómo es el proceso de corte de una fibra óptica para su posterior conectorización. 00:00:00
Lo primero que hemos hecho ha sido pelar la envolvente. Ahora estamos pelando lo que es la cubierta superior de la fibra óptica. 00:00:09
A veces cuesta un pelín arrancarla, pero cuando sale bien se puede observar la forma que tiene el corte de la fibra óptica. 00:00:19

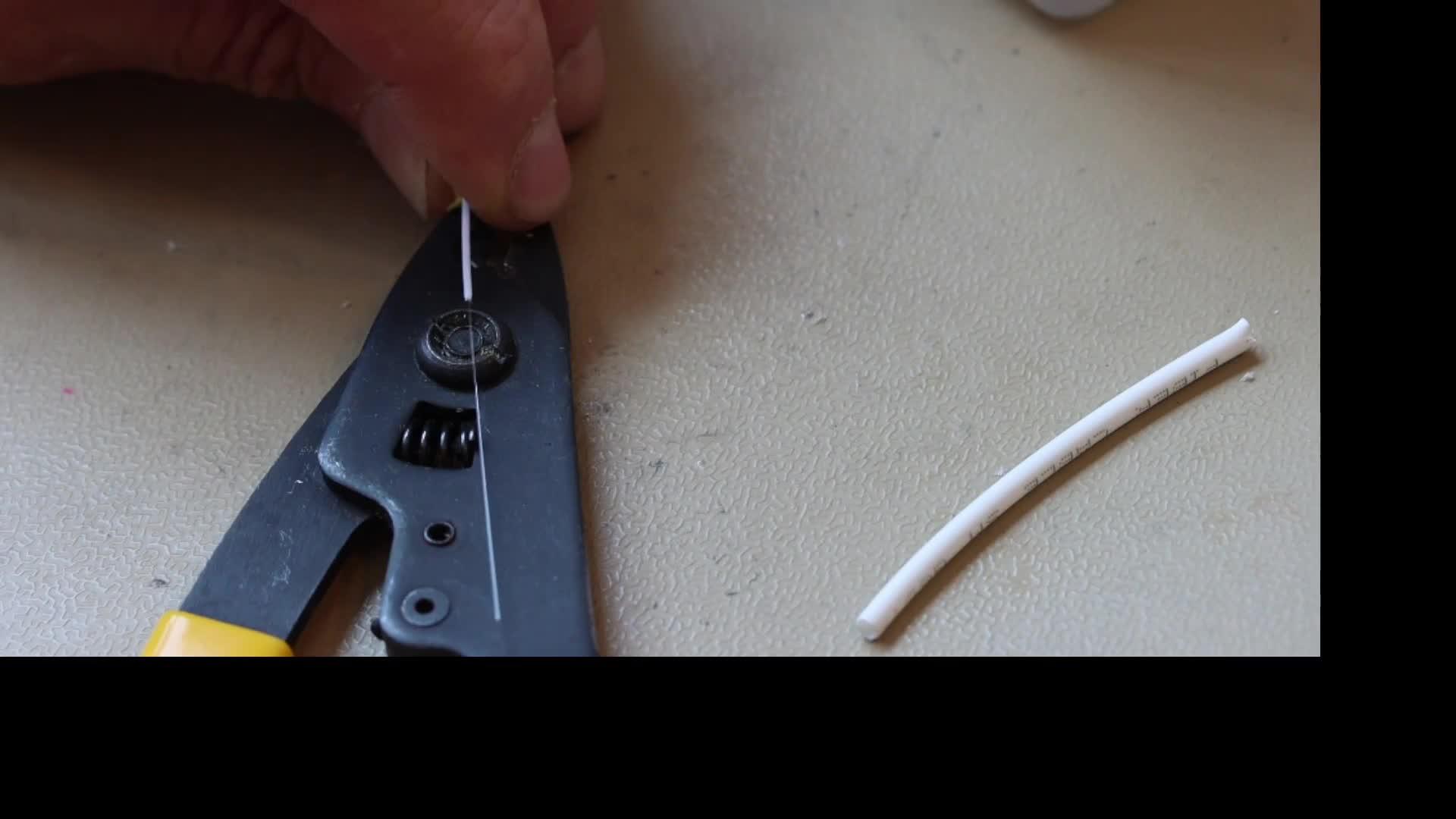

Ahora inclinamos totalmente la cuchilla de la tijera de corte y vamos rasgando lo que es la cubierta exterior de la fibra óptica. Vamos viendo cómo van quedando restos de la fibra superior en la tijera. 00:00:27
Cuando ya hemos terminado, lo que vamos a proceder ahora es a limpiarla con alcohol isopropílico la fibra para que no queden restos sobre la fibra, para que cuando la insertemos en la cortadora que esté totalmente limpia. 00:00:46
Una vez que ya la hemos limpiado, abrimos la cortadora y la insertamos en el carril guía. 00:01:01
Vamos a dejarlo a 22-23 milímetros de distancia, aunque lo normal es que sea en torno a 16, pero como es una prueba... 00:01:12
Y antes de cerrar la tapa voy a echar la cuchilla hacia atrás para poder realizar el corte perfectamente. 00:01:20
Cuando ya lo tengo, doy un golpe seco y aquí me queda ya la fibra perfectamente cortada, como se puede ver. 00:01:25
No queda ningún resto y el resto de la fibra se ha quedado ya en la parte lateral derecha de la fibra. 00:01:32
Idioma/s:
es
Autor/es:
Antonio Melgarejo Peña
Subido por:
Antonio M.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
1141
Fecha:
16 de mayo de 2023 - 15:59
Visibilidad:
Público
Centro:
Sin centro asignado
Descripción ampliada:
Se muestra el proceso de corte de un cable de fibra óptica para su conectorizado posterior en un equipo de transmisión óptica, sea FTTH, SDH o la tecnología que proceda
