Explico en este vídeo un poco cómo es un cuadro eléctrico y vemos una imagen de uno real (fuente de la imagen: https://gbuabent-electricidad.com/nuevo-cuadro-electrico-en-reforma-de-vivivenda-madrid/)

Recuerda que el documento y más información hay en la página de la clase (https://www.educa2.madrid.org/web/tecnologia-bustarviejo/)

Más información Transcripción

Descargar la transcripción

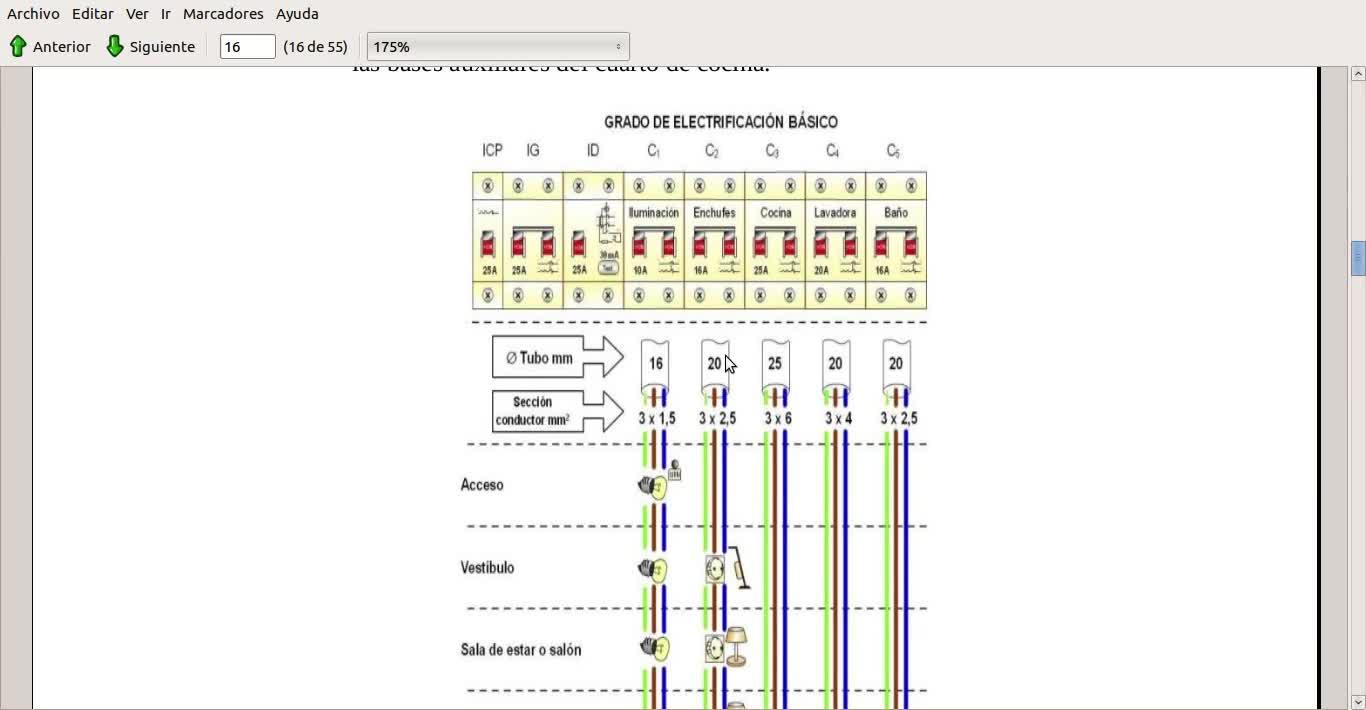

El cuadro de mandos de la instalación eléctrica de una vivienda viene explicado en el documento que os pasé en la página 16 y aquí viene un pequeño esquema, ¿vale? 00:00:00
Ahí viene el pequeño esquema que dice primero debemos tener el ICP, después el interruptor general, el interruptor diferencial y luego cada uno de los distintos interruptores automáticos, los PIAs, ¿vale? Digamos que cada uno vendría distribuido para distintas zonas. 00:00:12
una buena distribución es ésta como viene aquí una parte para iluminación y otra para enchufes 00:00:30
una especial para la cocina y una especial para el baño o de la misma forma pues para la lavadora 00:00:36
esto sería un ejemplo donde vemos aquí pues qué cosas podemos tener y nos puedes llevar un poco 00:00:44
a la idea de cómo debe ser esa instalación si en cambio queremos una instalación elevada de mucha 00:00:50
más energía pues es posible que además de más más interruptores y automáticos necesitemos 00:00:59
incluso más más líneas en el propio contador 00:01:13
en el propio cuadro este sería el esquema el esquema de cómo puede ser la instalación lo 00:01:19
Lo normal sería, si tenemos varias plantas, pues lo ideal es tener en cada una de las plantas una electrificación distinta. 00:01:26
Como ejemplo, para que lo veamos con una fotografía real cómo quedaría, aquí hay un ejemplo en esta página de cómo estaría. 00:01:36
El general, que suele ser así de este tipo, suele estar siempre el primero. 00:01:47
después tenemos un diferencial que es el del botoncito para bajarlo 00:01:52
y comprobar que funciona todo bien 00:01:59
aquí hay tres, no sé por qué hay tres, pero hay tres 00:02:01
y después cada uno de los pías que hemos puesto para la casa 00:02:04
aquí en este caso, pues hay uno por ejemplo para la vitrocerámica 00:02:09
suele ser interesante, vitrocerámica y horno tenerlo independiente 00:02:12
porque requiere más potencia 00:02:17
Lavadora o secadora por otro lado 00:02:18
También porque suele tener más 00:02:21
Y aquí por ejemplo tiene uno 00:02:23
De enchufes de las habitaciones, del alumbrado 00:02:24
Alumbrado, supongo que será también esto 00:02:27
Enchufes de la cocina y del baño 00:02:31
Lavavajillas, etc. 00:02:35
¿Vale? O sea, cuanto más 00:02:37
Lo vayamos distribuyendo y más lo separemos 00:02:38
Mejor 00:02:40
Y sobre todo, pues también es interesante 00:02:41
Separar los enchufes de nuevos interruptores 00:02:44
para así si tenemos que hacer cualquier tipo de instalación 00:02:47
de una nueva luz, una nueva lámpara, lo que sea 00:02:50
poder tener otras opciones 00:02:54
eso es todo y este es un ejemplo 00:02:58
para ver cómo es un cuadro eléctrico real 00:03:01
