Se muestra como realizar el timbrado o comprobación del cableado desde una regleta Krone del RITI hasta otra regleta Krone del Registro Secundario

Más información Transcripción

Descargar la transcripción

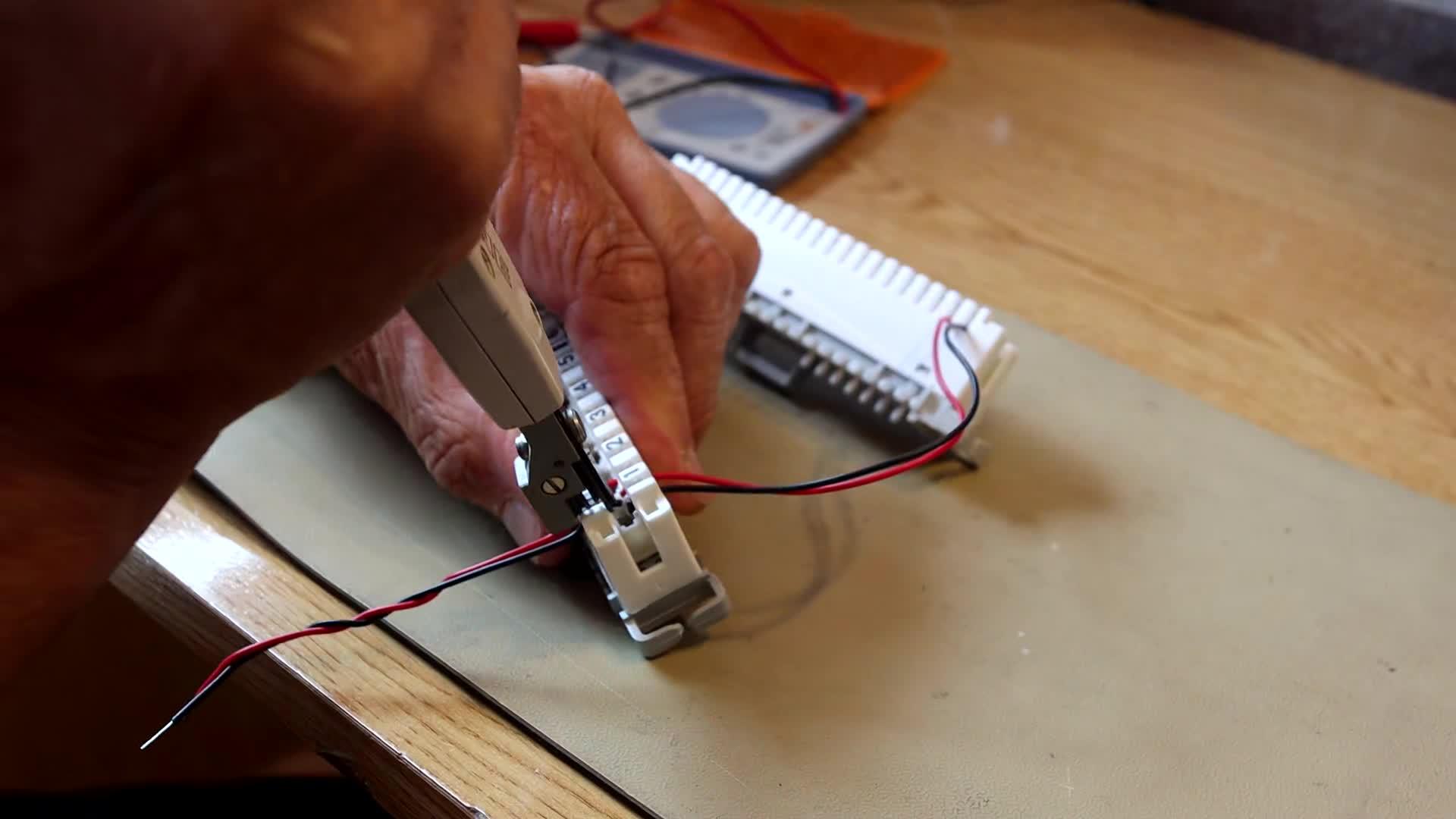

Hoy vamos a ver cómo es el uso de una herramienta muy frecuente para telecomunicaciones como es la herramienta de inserción KRONE. 00:00:02
Es esta herramienta que, como se puede comprobar en esta parte de aquí, tiene una serie de pequeñas varillas de hierro con una forma muy concreta 00:00:10
y en la parte de atrás tiene una cuchilla de corte que cuando yo doy un engolpe para insertar el cable, lo que hace es que esta cuchilla se desplaza y me corta el cable. 00:00:19
esta herramienta solo se puede insertar de una determinada manera 00:00:30
si yo la cojo de esta forma 00:00:35
se puede comprobar que la herramienta se inserta correctamente 00:00:37
pero si le doy la vuelta 00:00:41
vemos que en este hueco no cabe 00:00:42
y aún así hay gente que lo consigue poner 00:00:45
yo lo voy a colocar en su manera correcta 00:00:47
y voy a coger un par de cables 00:00:50
los voy a colocar como prolongación del par 1 00:00:51
y los voy a colocar en su posición 00:00:55
lo que va a hacer la herramienta de inserción es cortarme el cable en el hueco interior 00:00:57
yo la coloco sobre el cable de color rojo, presiono, ya lo he insertado el cable 00:01:04
coloco en el cable de color negro y ya han quedado insertados 00:01:08
en la otra regleta que puede estar en el registro secundario de primera, segunda, tercera planta 00:01:13
voy a hacer exactamente lo mismo 00:01:21
voy a insertar los cables aquí 00:01:22
los voy a colocar 00:01:25
y con la herramienta de inserción 00:01:27
los voy a colocar 00:01:29
uno y dos 00:01:30
como ven los cables ya han quedado insertados 00:01:39
por si acaso hubiera quedado mal 00:01:42
vuelvo a apretarlos 00:01:43
y lo coloco 00:01:49
bueno, una cosa que a veces puede ocurrir 00:01:54
es que pensando que en la regleta 00:01:57
le hemos puesto todo bien 00:01:59
lo voy a hacer, a ver si se puede 00:02:00
para que vean el error que se suele cometer 00:02:02
y es que al insertar la herramienta justamente en la posición contraria 00:02:05
lo que hacemos es, el hilo que debe de ir por aquí fuera 00:02:09
al hacer así, lo que hacemos es cortarlo 00:02:13
pero hay que ser muy bruto para insertar la herramienta 00:02:17
porque literalmente es que no cabe esta pieza de plástico en el interior de la regleta 00:02:20
para eso está pensado 00:02:26
de esta manera se hace la inserción de los cables 00:02:27
ahora vamos a comprobar la configuración de estas regletas 00:02:31
vamos a suponer que una está en el registro secundario 00:02:36
otra está en el RITI 00:02:39
voy a poner el equipo en marcha 00:02:42
el multímetro 00:02:44
y voy a hacer una pequeña comprobación 00:02:45
como normalmente los instaladores 00:02:48
no vamos a encontrar en la instalación solos 00:02:50
voy a cortocircuitar los dos hilos 00:02:53
de uno de los cables 00:02:56
el par superior que está en el registro secundario 00:02:59
voy a puentearlo 00:03:02
de tal manera que hagan los contactos 00:03:04
espero que no se suelte 00:03:07
voy a comprobar el multímetro 00:03:08
me marca 0 00:03:11
me está indicando que el multímetro tiene continuidad 00:03:12
y ahora, si voy a los extremos 00:03:14
me va a marcar 0 00:03:16
porque he cerrado el par 00:03:18
en el registro secundario 00:03:20
que sería ese lado de allá arriba 00:03:22
lo he cortocircuitado 00:03:23
entonces, como pueden comprobar 00:03:26
marca 0 00:03:28
si separo estas dos puntas que acababa de unir y realizo la comprobación 00:03:28
como ven ustedes me marca 2,3 mega ohmios pero es porque tengo los dedos puestos en paralelo con el cable 00:03:37
de esta manera tan sencilla un instalador puede hacer las comprobaciones sin necesidad de tener un compañero 00:03:45
estando en la otra punta realizando un puente para hacer la comprobación 00:03:52
espero que sea útil este vídeo 00:03:58
