Hola, en este vídeo vamos a hacer un fichero con GeoGebra para ver la proporcionalidad
00:00:00
inversa. Este diseño está basado en uno de Daniel Mentran. Lo primero que vamos a
00:00:06

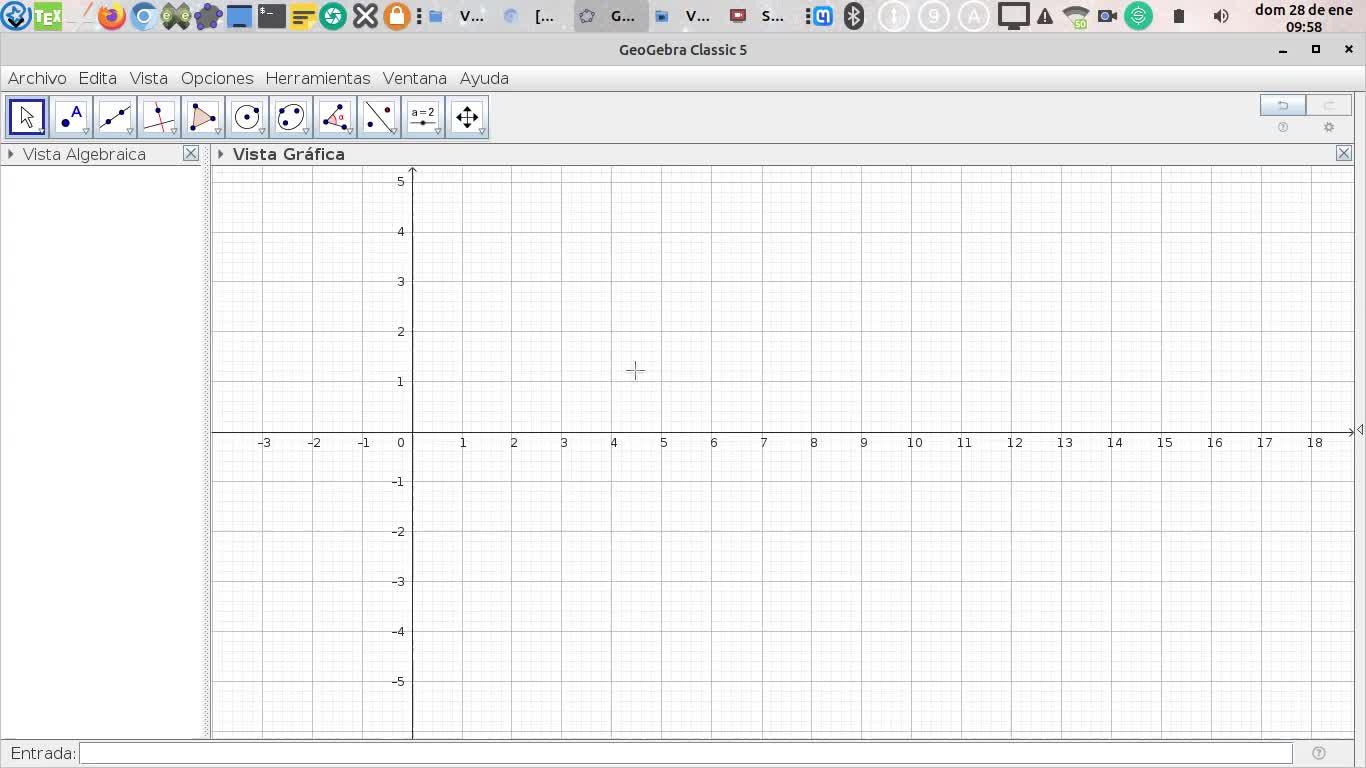

hacer es adecuar nuestra vista gráfica a lo que vamos a representar. Para ello, aquí,
00:00:14
haciendo clic en el botón derecho en mitad de la pantalla, podemos configurar la vista
00:00:22
gráfica. Aquí tendremos que el eje X no tendrá solo la rama positiva, la distancia
00:00:26
le marcaremos que sea 1, en etiquetas le pondremos horas y en la unidad le pondremos h. Vamos
00:00:36
al eje Y, le decimos que solo la rama positiva, que la distancia va a ser 1 y que aquí le
00:00:48
pondremos pintores. Vale, y aquí vamos a desactivar la cuadrícula. Bien, ya tenemos
00:00:56
eso. Ahora aquí en la vista gráfica vamos a coger esta opción para que el punto solo
00:01:06
se ajuste a la cuadrícula y ya podemos empezar. Voy a ampliar el tamaño de la vista para
00:01:12
que lo veáis bien. Fijaros que ahora pone pintores, horas, su horario. Vamos a crear
00:01:26
un deslizador, aquí mismo hacemos clic en la pantalla, de tipo entero, que le vamos
00:01:38
a llamar A, cuyo valor mínimo va a ser 2, valor máximo va a ser 24 y va a ir de 2 en
00:01:45
2. Vamos a crear otro deslizador B, de tipo entero, que va a ir de 1 a 12, pero este lo
00:01:55
vamos a ocultar. Con esto ya podemos dibujar nuestra función, la función de proporción
00:02:07
inversa, que será F igual a A entre BX. Bien, vamos a colocar un punto sobre ella. Para
00:02:13
saber que lo hemos hecho bien se tiene que poner la manita y para comprobarlo todavía
00:02:29
más si yo lo muevo solo se tiene que mover por la gráfica. Y si cambiamos el deslizador
00:02:34
pues debería de cambiarse la gráfica. Ahora vamos a hallar su coordenada X y su coordenada
00:02:45
Y para eso vamos a hacer de forma sencilla una recta paralela al eje Y que pase por A.
00:02:57
Para ello marcaré la recta que quiero que sea paralela y marco el punto A que pase por
00:03:07
ahí. Ahora voy a marcar esta intersección del eje X con esta recta y del eje Y con esta
00:03:14
recta. Y ya de paso el eje X con el eje Y. Como veis voy a tener ya el paralelo. Antes
00:03:24
de hacer el rectángulo me voy a ir a opciones y le voy a decir etiquetado que no me etiquete
00:03:33
ningún objeto nuevo y así no me van a aparecer un montón de letras innecesarias. Ahora cojo
00:03:40
el botón polígono. Y dibujo el polígono. Bien. Ahora ya vamos a ir poniendo la función
00:03:49
un poco bonita porque hay cosas que ya me sobran. Por ejemplo esta línea si le doy
00:04:09
el botón derecho la puedo ocultar. Y esta línea también la puedo ocultar. Bien. Podemos
00:04:14
hacer ahora un vector para indicar que este valor corresponde con este pintor y este valor
00:04:25
corresponde con esta hora. En este punto voy a empezar a decorar la aplicación. Voy
00:04:38
a coger el rectángulo y en propiedades le voy a decir por ejemplo que sea azul con una
00:04:48
opacidad del 75%. Voy a coger la flecha y le voy a decir que sea roja. Coge la flecha
00:04:56
y le voy a decir que sea roja. Al igual que este punto lo voy a poner rojo. Este punto
00:05:07
lo voy a poner rojo. Este punto lo voy a poner rojo y además lo voy a agrandar y le voy
00:05:14
a poner que sea X. Este punto voy a quitarle la etiqueta. Este le voy a quitar la etiqueta
00:05:25
y este lo voy a ocultar porque realmente se ve que es ese punto. Bien. Si sigo, ahora
00:05:35
voy a crear una función. Este no lo he puesto rojo. Lo voy a hacer aquí y así lo veis
00:05:50
de otra manera. Ahora voy a crear una función porque esta función como veis es infinita
00:05:56
para dibujar solo un trozo. Voy a poner función F entre 1 y A. Bien. Y la voy a ocultar. Ahora
00:06:04
veréis por qué. Esta función se ha llamado P. Voy a ver si esto funciona. Perfecto. Ahora
00:06:20
podemos empezar a poner los textos. Voy a ocultar aquí esta etiqueta también y voy
00:06:34
a crear un texto. El texto, marco la opción texto y hago clic donde quiero que aparezca.
00:06:45
Aquí mismo. Y ahora estar atentos porque aquí hay un paso importante. Mirad, vamos
00:06:54
a escribir el texto en y ahora quiero poner el valor de las horas. El valor de las horas
00:07:01
está en este punto. Queda el punto B. Y entonces voy a coger aquí y voy a escribir
00:07:07
la casilla. Voy a hacer clic en casilla vacía y dentro de la casilla vacía voy a escribir
00:07:16
x de B. Es decir, la coordenada x de B que son justo las horas. Me salgo de la casilla
00:07:23
y pongo aquí horas. En cuatro horas. Y ahora podemos hacer lo mismo y ponemos aquí y de
00:07:32
C. En cuatro horas dos pintores pintan una pared. Al hacer esto, fijaros que como estos
00:07:43
datos dependen de este punto, cuando yo cambio este punto, los datos van cambiando. Y si
00:08:01
cambio este, también. Por ejemplo, podía plantear ese problema. En tres horas cuatro
00:08:08
pintores pintan una pared. También podía poner ahora... Ahora vamos a añadir las imágenes.
00:08:14
Para añadir las imágenes me voy a ir aquí y pongo imagen. Busco en mi carpeta la imagen.
00:08:31
Vosotros la tenéis que descargar y le doy a insertar. Se me inserta aquí. Con estos
00:08:41
puntitos la puedo poner más pequeña o más grande. Por ejemplo, la puedo poner así.
00:08:47
Esto ya lo dejo a vuestro criterio. Por ejemplo, así de grande. Ahora podría hacer lo mismo
00:08:54
para meter la segunda otra vez. Lo pongo aquí. Este lo voy a poner así. Como ese. Y lo vuelvo
00:09:03
a hacer por tercera vez. Lo pongo aquí. Muy bien. Ahora estos puntos los voy a ocultar
00:09:16
para que nadie me mueva la imagen. Y puedo plantear ahora la cuestión de si somos tres
00:09:30
pintores. Por ejemplo, sí, pero solo somos tres pintores. Bueno, no me lo ha hecho. Lo
00:09:42
vuelvo a intentar. Sí, pero solo somos tres pintores. Bueno, con esto podríamos añadir
00:09:58
aquí ahora un texto que fuera aquí al ladito. Cambia los datos. Y luego si queréis este
00:10:18
texto, por ejemplo, se puede poner un poco más grande. Negrita. Bueno, esto ya lo dejo
00:10:33
a vuestro criterio. Negrita. O el color, como queráis. Y ahora fijaros que yo resuelvo
00:10:46
esto. Vamos con una parte un poco más técnica que es ya hacerla súper bonita, que es dibujar
00:11:01
esas líneas que aparecen en el applet, que son como los pasos donde habría que mirar.
00:11:08
Bueno, voy a ocultar el texto del punto A. Vale, para hacer esas líneas que aparecen
00:11:16
aquí horizontales y verticales, tenemos que escribir cuatro comandos. Os los voy a escribir
00:11:21
yo uno por uno y así lo veis. El primer comando se llama secuencia y le vamos a decir
00:11:30
que me dibuje estas cosas y veis que aparece una lista de puntos. Este comando es simplemente
00:11:39
para no tener que dibujar nosotros todos los puntos a mano, sino que le decimos dibuja
00:11:56
el punto desde 1 hasta A. Si hago lo mismo, ahora puedo dibujar secuencia y le digo dibujar
00:12:00
punto 0 GDI, no PDI, acordaros, nuestra función corta se llama PDI, le digo con i desde 1
00:12:14
hasta A. Y aparecen los puntos sobre la función. Vale, comando G desconocido, secuencia 0 peso,
00:12:24
me falta aquí un punto, un paréntesis, ahora sí. Aquí hay que poner hasta A, claro. Ahí
00:12:41
aparecen en el eje X. Y ahora pongo otro comando, secuencia, y le vamos a decir que ya dibujé
00:12:49
el punto i con su valor, con i desde 1 hasta A. Aparecerán los puntos sobre la columna,
00:13:06
¿lo ves? Esto es un truco para dibujar un montón de puntos a la vez. Y ahora le vamos
00:13:17
a decir que me dibuje los segmentos. Para eso vamos a usar un comando que mezcla esas
00:13:25
listas. Vamos a decirle que me dibuja el segmento que va del punto J y el punto K,
00:13:33
donde le decimos que el valor J está en la lista 1, el valor K está en la lista L3. Y
00:13:43
aparecen los segmentos todos de golpe. Ese es un truco. Si hago lo mismo, segmento, ahora lo que
00:13:56
tengo que coger son JK, pero ahora la J está en la lista 2, que es la lista del eje i, y la K
00:14:08
vuelve a ser otra vez la lista 3. Me falta aquí un paréntesis. Creo que sí. Y aquí me sobra uno.
00:14:18
J, L2, K, L3. Voy a coger el de arriba, que ya no funciona. Y aquí le voy a decir que
00:14:34
es L2 con L3. Está fallando algo. Vamos a ver qué está fallando. L2, que son esos, con L3, que son esos.
00:14:54
Segmento, JK, con J, L2, K, L3. Ya sé lo que pasaba. Aquí había dos paréntesis. Vale, ya está. Muy bien.
00:15:21
Ahora, como yo no quiero que se vean los puntitos, solo quiero que se vean las líneas, pues cojo y esta lista de puntos la oculto.
00:15:39
Esta de puntos la oculto. No, la función no. Retroceder. Vale, pues la voy a ocultar aquí.
00:15:51
Esto. Y como veis, esta lista, pues ahora la voy a poner negra, superfina, y esta la voy a poner negra, superfina.
00:16:01
Y esto lo oculto. Ya tengo mi aplicación, que si la quiero resolver, pues en este problema, para tres pintores necesitaría cuatro horas.
00:16:17
Se cambió el problema. Si en cuatro horas, dos pintores, pues si quiero la respuesta para tres, la voy aquí, tres horas.
00:16:30
Y ya está.
