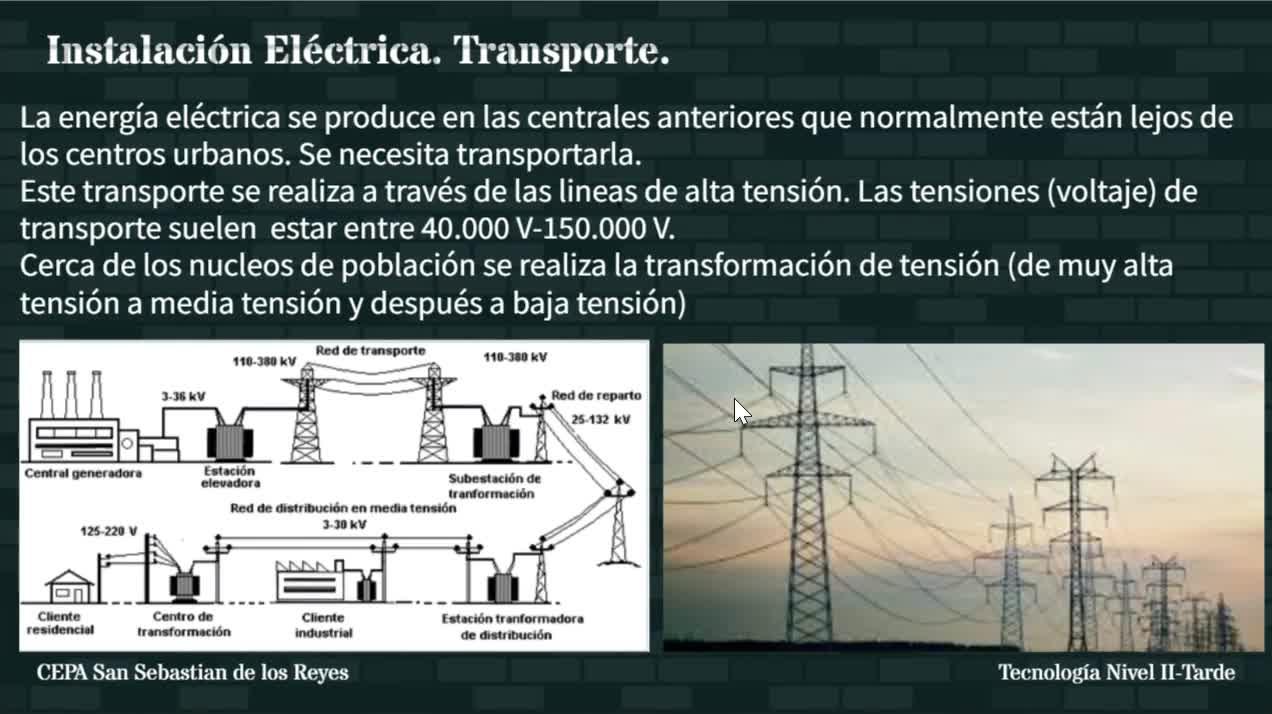

Una vez que tenemos la energía eléctrica generada y como normalmente sucede, las centrales de generación están alejados de los centros urbanos, se necesita transportarla.
00:00:00
Este transporte de la energía eléctrica se hace a través de las redes de alta tensión y lo que tenemos que hacer o lo que se hace es aumentar la tensión
00:00:13
hasta los 40.000 voltios, bueno, desde los 40.000 voltios hasta los 150.000 voltios
00:00:24
para minimizar las pérdidas que se tienen por el transporte de la energía,
00:00:31
que dependen principalmente de la intensidad.
00:00:35
Entonces, una vez que llevamos la electricidad cerca de los núcleos de población,
00:00:39
se realiza la transformación de tensión, de muy alta tensión a media tensión
00:00:44
y después a baja tensión.
00:00:49
Y un apunte antes de meternos dentro de la instalación en las viviendas es que vamos a definir lo que es un circuito eléctrico.
00:00:53
Entonces, un circuito eléctrico es el conjunto de elementos eléctricos conectados entre sí que permiten generar, transportar y utilizar la energía eléctrica con la finalidad de transformarla en otro tipo de energía,
00:01:03
como puede ser energía calorífica, energía lumínica o energía mecánica.
00:01:15
Dentro de los elementos que se tienen en un circuito eléctrico se tienen los siguientes
00:01:21
El generador, que es la parte donde se genera una diferencia de potencial entre sus extremos
00:01:28
El conductor, que es el cable o hilo por donde circulan los electrones impulsados por el generador
00:01:35
El interruptor, que es el elemento de control de nuestro circuito eléctrico
00:01:40
y el receptor o consumidor, que es el elemento que se opone al paso de la corriente
00:01:45
y que transforma la energía en calor o en iluminación.
00:01:50
Muy bien, una vez que llega la línea de electricidad a nuestro edificio,
00:01:56
a nuestra vivienda, lo primero que se encuentra son el cuarto de contadores.
00:02:05
Ahí es donde se va a controlar por parte de la compañía suministradora
00:02:08
el consumo que se tiene en cada una de las viviendas.
00:02:13
Y de ahí se llevará el cable hasta nuestro cuadro general de mando y protección, que normalmente se encuentra a la entrada de la vivienda.
00:02:16
Y en él se encuentran una serie de elementos cuya misión es proteger nuestra instalación y protegernos a nosotros dentro de la vivienda.
00:02:25
Vamos a ver uno de esos elementos.
00:02:39
El primero que nos encontramos es el interruptor de control de potencia.
00:02:42
Este es un elemento que está instalado en la vivienda, en el cuadro, y que simplemente sirve para cortar el suministro de potencia eléctrica cuando se ha sobrepasado el límite que tenemos establecido nosotros con la compañía.
00:02:45
Es decir, si tenemos un ICP de 4 kW y consumimos 4,1, este interruptor nos va a cortar el suministro eléctrico.
00:03:00
Bien, esto es una tabla en la que se recomiendan los valores de potencia a contratar dependiendo del tamaño de la vivienda y del estándar de la vivienda.
00:03:08
Nos encontramos con el interruptor general automático.
00:03:25
Este interruptor general automático es un elemento que nos garantiza la seguridad en el inmueble.
00:03:29
Es un elemento que corta el suministro eléctrico si detecta un exceso de potencia que pueda poner en peligro nuestra instalación.
00:03:39
Vamos a ver el interruptor diferencial.
00:03:51
El interruptor diferencial es un sistema de protección automático que lo que hace es proteger la instalación de derivaciones a tierra y los contactos directos o indirectos de las personas.
00:03:54
Este elemento se limita a medir la intensidad que entra en la vivienda y la intensidad que sale de la vivienda.
00:04:06
Si detecta una desviación entre esos dos valores, automáticamente corta,
00:04:13
porque eso significa que hay parte de la intensidad que se va por algún elemento del circuito.
00:04:17
Luego pasamos a ver los circuitos interiores.
00:04:27
Una vez que la cometida eléctrica ha pasado por el interruptor de control de potencia,
00:04:30
el interruptor automático y el interruptor diferencial, va a los interruptores magnetotérmicos,
00:04:35
que son interruptores que controlan cada uno de los circuitos que va a la vivienda.
00:04:44
Normalmente suelen ser cinco, pero depende del tamaño de la vivienda.
00:04:51
Uno normalmente está destinado al alumbrado, otro a las tomas de corriente, salvo cocina y baños,
00:04:56
Otro a las conexiones para los electrodomésticos, llámese lavadora, lavavajillas
00:05:02
Otro que va al horno y a la vitrocerámica porque son elementos que tienen bastante potencia
00:05:08
Y otro a las tomas de corriente de baño y auxiliares de cocina
00:05:14
Cada uno de estos circuitos, como hemos comentado, está protegido con un pequeño interruptor automático
00:05:18
La instalación del cableado. A ver, el cable que se utiliza normalmente en las viviendas está formado por tres hilos que tienen tres colores para identificarlos claramente.
00:05:24
Uno es la fase, que tiene normalmente el color marrón, negro o gris, dependiendo. Un cable que es el neutro, que suele tener el color azul, y la toma de tierra, que es verde y amarilla. Es más distinguible de todos ellos.
00:05:41
Estos cables normalmente discurren por un tubo de PVC que habréis visto en las obras y demás
00:05:57
y en vuestra casa si habéis visto alguna vez el falso techo y tal
00:06:04
y suelen ir empotrados o en paredes o en techos o falsos techos
00:06:08
Otras veces van en tubo rígido y a la vista de todos dependiendo de donde estemos
00:06:12
Aquí podéis ver algunas de las imágenes que os decía que pueden ir empotrados o por falso techo
00:06:18
Y a la derecha vemos una caja de derivación, que es un elemento que sirve para señalar las posibles derivaciones y demás que tenemos dentro de la vivienda.
00:06:25
Como veis, en esta imagen existen varias formas de hacer las instalaciones.
00:06:40
Hay algunas que están vistas y hay otras que van a permanecer ocultas, como hemos visto antes.
00:06:45
La verdad es que esto va en gustos de arquitectura.
00:06:52
Ahora, aquí os pongo algunos consumos típicos de la vivienda. Pueden que sean o puede que no. Es decir, los televisores o los frigoríficos puede que la potencia que tengáis vosotros en vuestra casa, por ejemplo, sea menor que esta o sea mayor dependiendo del tamaño y de la tecnología que utilicen.
00:06:55
Entonces, bueno, sí que suelen estar entre esos valores, pero no pasa nada porque alguno de ellos esté por encima o por debajo.
00:07:21
Neutro. Vamos a ver un ejemplo de conexión eléctrica a una bombilla.
00:07:32
Como hemos dicho, en la vivienda nos van a entrar dos cables que son la fase del neutro y nos va a salir la toma de tierra, que es el cable amarillo.
00:07:40
Para conectar la bombilla y en este caso a través del interruptor tenemos que sacar un cable que vaya a la fase, que se conecte con la fase, vaya a un terminal del interruptor y luego vaya hasta la bombilla y de la bombilla saldrá un cable que va a ir hasta la conexión con el neutro.
00:07:49
De modo que cuando se cierre el interruptor, el flujo que se va a tener de la corriente va a ser desde la fase, pasará por el interruptor, irá hasta la bombilla que se encenderá y volverá por el neutro.
00:08:09
Lo mismo va a pasar cuando conectamos dos bombillas en paralelo.
00:08:28
necesitamos sacar un cable de la fase,
00:08:32
el cable de fase va a pasar por el interruptor
00:08:36
y del interruptor irán las dos bombillas.
00:08:39
En este caso están conectadas en paralelo,
00:08:42
por eso vemos que las dos conexiones
00:08:44
van a la entrada de la bombilla,
00:08:47
sale de la bombilla y va hacia el neutro de la vivienda.
00:08:49
Cuando se cierre el interruptor
00:08:55
pues irá la corriente de la fase,
00:08:57
pasará por el interruptor, pasará por cada una de las bombillas
00:09:00
y volverá al neutro.
00:09:04
Uno de los elementos que no hemos visto pero que es muy útil
00:09:08
es el conmutador.
00:09:10
Como veis, habréis visto millones de veces
00:09:13
se ponen los pasillos en dos puntos de la habitación
00:09:17
y lo que hace es posibilitar
00:09:19
el apagado o el encendido
00:09:23
dependiendo de si le damos desde un lado o desde el otro.
00:09:26
La conexión es muy sencilla y si veis el interruptor C1 ahora está en posición cerrada pero si pulsamos o bien el C1 o el C2 se conectará el circuito automáticamente.
00:09:29
