Tema 13: Esquemas eléctricos - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 23 de marzo de 2020 por Luis A.

106 visualizaciones

En este microtutorial explicamos un poco en qué consiste un esquema eléctrico y los distintos tipos que podemos usar y los circuitos interiores y cómo se representa un enchufe, un punto de luz, un timbre o un conmutador.

El documento que presento es el del tema 13 que está en la página del curso: https://www.educa2.madrid.org/web/tecnologia-bustarviejo/

Fuente de la presentación usada: https://www.slideshare.net/botero44/esquemas-electricos

Más información Transcripción

Descargar la transcripción

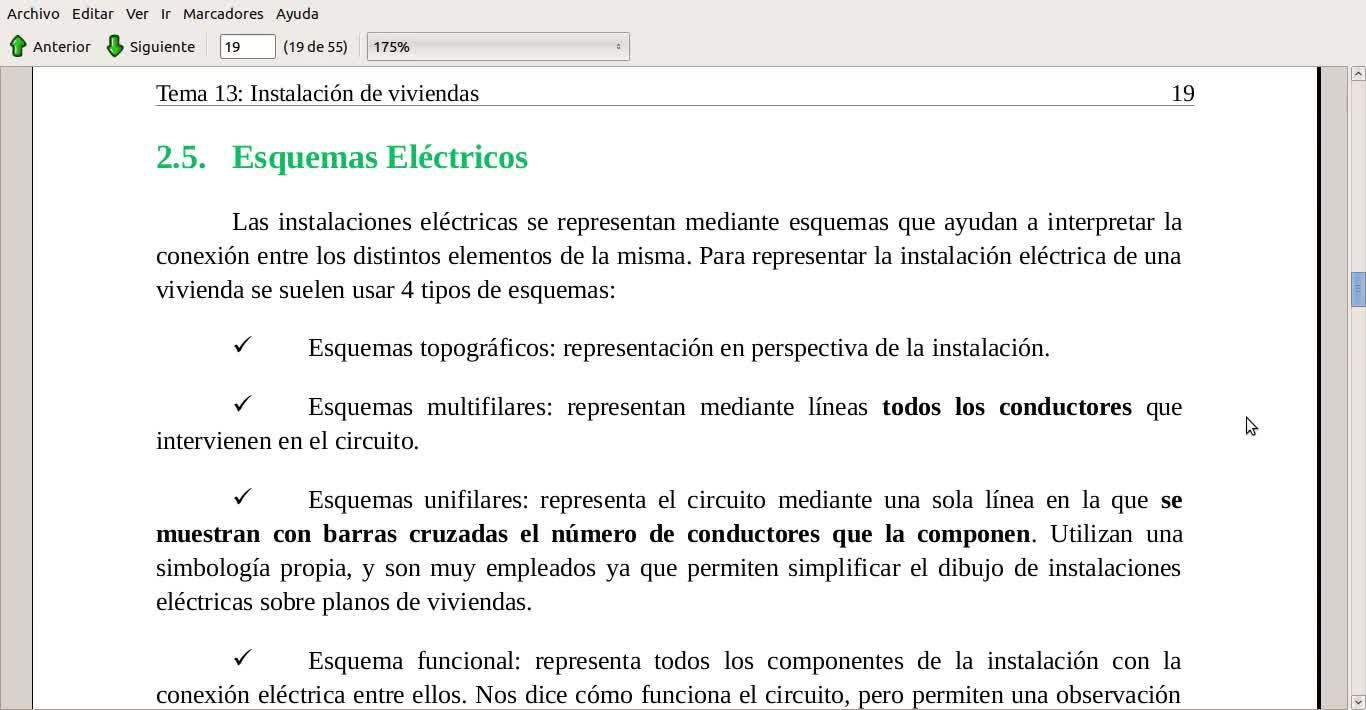

Siguiendo con el tema de instalación de viviendas, dentro del apartado de instalación eléctrica, los esquemas eléctricos es una representación de cómo va a quedar la distribución eléctrica de una vivienda. 00:00:00
Hay cuatro tipos distintos. Uno sería el topográfico, que sería una especie de vista en tres dimensiones de la representación. 00:00:16
Otra sería los multifilares, que indican todos los cables que van a intervenir. 00:00:25
Los unifilares sería parecido al anterior, lo único que solo se indica un único cable, para no liar con tantas rayas. 00:00:32
Los multifilares los utilizaríamos más para una instalación real y esto sería como una especie de resumen. 00:00:42
Y el funcional, que sería la representación de todos los componentes que aparecen. 00:00:51
Voy a verlo en otra página distinta que tiene una presentación sobre los esquemas eléctricos 00:00:58
y lo que hemos estado diciendo es que el esquema es la representación del circuito para verlo 00:01:04
y los cuatro tipos, pues el funcional, vemos aquí un ejemplo en el que aparecerían todos los componentes 00:01:13
que aparecen y con todas las conexiones, el multifilar es en el que aparecen las líneas 00:01:19
las dos líneas que aparecen 00:01:28
y entonces se ven 00:01:31
perfectamente todos los cables, como es el diseño 00:01:32
que llevan, como se cruzan 00:01:35
etcétera 00:01:36
y la unifilar que es 00:01:38
el resumen esquemático 00:01:40
suelen tener o bien una 00:01:42
redita o bien un numerito para indicar 00:01:45
el cable si 00:01:46
pertenece al mismo o pertenece a otro 00:01:48
y luego 00:01:50
este es bastante interesante que es 00:01:52
el topográfico 00:01:54
que se ve en un plano 00:01:56
o en tres dimensiones como quedaría. Esto sería sobre los esquemas eléctricos. 00:01:58
Luego también vamos a hablar ahora de los circuitos eléctricos que son los símbolos que utilizamos para estas representaciones. 00:02:04
En los unifilares, aquí viene cómo sería representado y, por ejemplo, podemos ver que en un enchufe o toma de corriente que se llama, 00:02:12
pues la forma de indicar sería esta. 00:02:24
También lo podemos ver topográfico de esta manera 00:02:29
y se ve cómo vendría desde la caja de registro, cómo baja 00:02:32
hasta el enchufe directamente del cable. Aquí sería lo mismo, desde la caja 00:02:36
de registro hasta el enchufe y aquí se ve también 00:02:40
qué es lo que sucede y cómo se produce la conexión. Un punto de luz 00:02:44
es decir, una luz que hemos puesto en el techo, por ejemplo, 00:02:48
Aquí tenemos dos puntos de luz en el techo, uno aquí y otro aquí, que al dar el interruptor viene a la caja de registro y lo enciende. 00:02:51
Y aquí se ve cómo funcionaría el interruptor. Básicamente lo que hace es bajar esta puertecita y entonces conecta el cable y entonces pasa la corriente perfectamente. 00:03:03
¿Vale? Esa es la idea. 00:03:12
Un timbre es simplemente un pulsador que cuando yo pulso suena. 00:03:13
Cuando yo pulso suena y cuando suelto se ha levantado y entonces deja de sonar 00:03:17
Y un punto de luz conmutado es muy interesante porque tú puedes poner en una misma casa 00:03:25
Por ejemplo en un pasillo puedes poner dos interruptores 00:03:30
De forma que cualquiera de los dos encienden o apagan la luz del techo 00:03:33
Si yo no tengo un conmutador puesto en los enchufes 00:03:38
pues doy aquí a encender y aquí a apagar 00:03:45
pero luego ya no me deja encender aquí o al revés 00:03:50
si alguna vez os ha pasado que en un pasillo 00:03:53
tienes que irte al otro lado del pasillo para apagar o encender la luz 00:03:56
y volver al anterior es que el conmutador no está bien configurado 00:04:00
el conmutador al final es una doble puerta 00:04:04
que hace que cuando yo pulse aquí esta puertecita baja 00:04:07
y entonces, como ahora está unido, hay corriente 00:04:13
si aquí está unido y yo pulso aquí, pues esta baja y se cierra 00:04:16
porque se separan, ¿vale? 00:04:22
bueno, pues esto es como un resumen muy rápido de los esquemas eléctricos 00:04:24
y los circuitos interiores 00:04:29
