Timbrado de regletas Krone en RITI hasta los registros secundarios - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Se muestra el proceso de comprobación de las regletas Krone de una instalación ICT (extensible a cualquier otro tipo de instalación), con un multímetro y un solo técnico realizando el proceso
Hola, buenas tardes. Hoy les voy a mostrar cómo es el procedimiento, más o menos oficial o técnico,
00:00:02
para comprobar el funcionamiento de estas dos regletas Krone, que aunque aquí las tenemos a unos centímetros de distancia,
00:00:11
en una instalación real, esto podría ser el RITI, y este cable que está a unos centímetros puede ser el cable situado en la primera planta del edificio,
00:00:18
en un registro secundario
00:00:28
tengo que comprobar que este cable está bien
00:00:30
que la unión desde el terminal o par 1
00:00:34
de la regleta que está en el RIGI
00:00:38
hasta el par 1 que está en el registro secundario
00:00:43
tengo continuidad
00:00:47
para ello voy a hacer uso de uno de los dispositivos
00:00:48
que me suministra el fabricante de las regletas
00:00:52

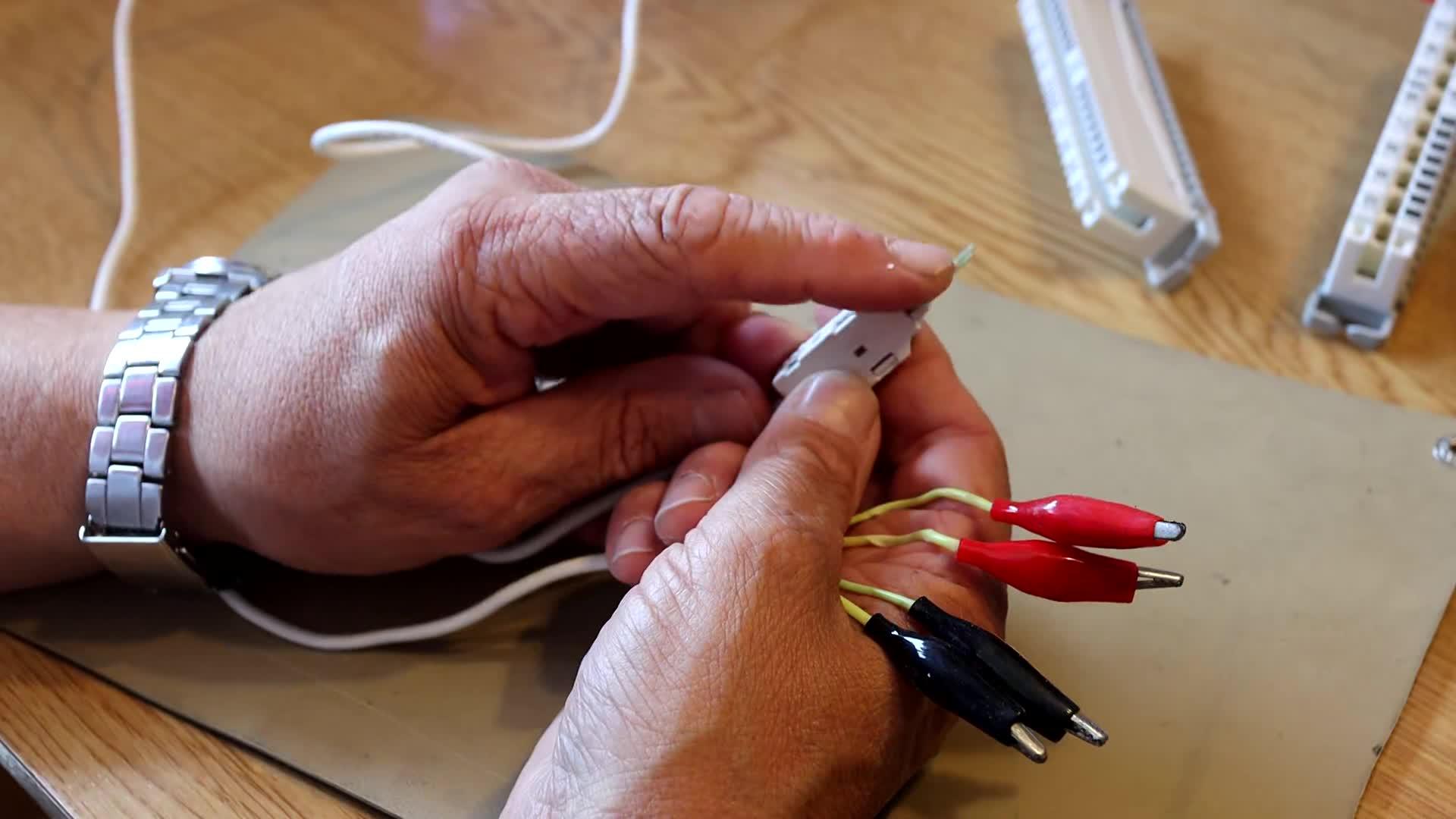

que es esta clavija de corte y prueba
00:00:54
es de corte y prueba porque tiene dos trocitos de pista de circuito impreso
00:00:57
uno por un lado y otro por otro
00:01:03
no sé si se llega a apreciar la fibra de vidrio que los separa
00:01:04
y aparece aquí marcado el color de cada uno de los lados
00:01:09
cada uno de estos lados yo los voy a poder comprobar
00:01:13
para asegurarme que tengo continuidad en los cables
00:01:16
¿qué voy a hacer para ello?
00:01:19
voy a coger un multímetro
00:01:20
lo voy a poner en la escala de ohmios
00:01:21
y voy a comprobar la continuidad
00:01:25
Voy a hacer para ello, con el cocodrilo pillo uno de los cables del multímetro, me aseguro que marca 0 ohmios y ahora voy a localizar el lado de color negro para ver si tengo continuidad.
00:01:27
este lado me valga continuidad este otro no como debe de ser voy a cambiar la pinza cocodrilo de
00:01:42
sitio voy a coger la otra pinza cocodrilo de color negro y vamos a comprobar si la otra punta tiene
00:01:49
continuidad como vemos los dos lados tienen continuidad voy a pasar ahora a la clavija
00:01:59
cocodrilo de color rojo, me voy a este lado
00:02:09
no tengo continuidad
00:02:13
aquí sí tengo continuidad, voy a comprobar la otra
00:02:16
y el proceso es el mismo, miro aquí, tengo 0 ohmios de resistencia
00:02:20
y este me da alta impedancia
00:02:27
el proceso tendría que repetirlo en las dos clemas de conexión
00:02:29
como ya la otra, la que tengo comprobada hace unos momentos
00:02:34
voy ahora a comprobar la continuidad del cable
00:02:38
aquí a ambos lados de las regletas podríamos tener otros cables conectados
00:02:40
pero como a mí lo que me interesa es comprobar la continuidad del cable del RITI hasta el registro secundario
00:02:45
voy a poner la clavija, lado de color rojo al interior
00:02:53
pincho aquí, lado de color rojo pincho aquí también
00:02:57
y ahora voy a comprobar la continuidad de los hilos. Para ello, pongo mi multímetro aquí,
00:03:15
cojo uno de los lados, por ejemplo, de color rojo, este que tengo aquí, y voy a localizar en el otro
00:03:25
extremo de la otra red, de otro cable de corte y pruebas, el terminal, a ver si tengo continuidad.
00:03:33
efectivamente uno de los cables me da continuidad vale ahora voy a fijar el cocodrilo con la otra
00:03:40
punta y aquí voy a cambiar el cocodrilo que tengo en esta punta lo voy a cambiar con la otra y como
00:03:50
vemos tenemos continuidad esto me está indicando que tengo continuidad en el cable esto lo puedo
00:04:00
hacer ahora mismo con el multímetro porque tengo los dos extremos juntos, pero imaginemos que estamos
00:04:08
en una instalación real y este lado está a un montón de metros, en la primera planta estoy
00:04:13
trabajando solo y quiero hacer la comprobación del cable. ¿Qué es lo que tendría que hacer? Pues
00:04:21
cogería, por ejemplo, como tengo puenteado el lado de color rojo, cogería las puntas del cocodrilo,
00:04:28
las uniría y en este otro extremo
00:04:35
mediría la resistencia que me presenta
00:04:39
los dos terminales de color rojo
00:04:43
que al haber comprobado ya anteriormente que tenían continuidad
00:04:45
me deberá de marcar 0 ohmios o un valor muy próximo
00:04:49
entonces como ven, tengo continuidad
00:04:52
para que vean que no es ninguna trampa
00:04:54
simplemente quito los cocodrilos
00:04:56
sale la opción de alta impedancia
00:04:59
junto las pinzas cocodrilo y me marca 0
00:05:02
la separo al tiempo de hacer
00:05:05
con esto
00:05:07
se puede ver que un usuario
00:05:09
que esté trabajando solo en una instalación
00:05:12
de ICT
00:05:14
simplemente coge las puntas del multímetro
00:05:14
las coloca en un extremo
00:05:18
y puede hacer
00:05:20
la comprobación de una manera
00:05:22
muy sencilla, simplemente
00:05:24
juntando las terminales
00:05:25
que como ven
00:05:28
me marca 0 ohmios
00:05:29
- Autor/es:
- Antonio Melgarejo
- Subido por:
- Antonio M.
- Licencia:
- Reconocimiento - No comercial - Compartir igual
- Visualizaciones:
- 135
- Fecha:
- 8 de mayo de 2023 - 14:28
- Visibilidad:
- Público
- Enlace Relacionado:
- https://www.educa2.madrid.org/web/antonio.melgarejo
- Centro:
- Sin centro asignado
- Descripción ampliada:
- Procedimiento de comprobación (timbrado) del par telefónico desde el RITI hasta el Registro Secundario, utilizando un multímetro y cables de corte y prueba
