Plano definido por dos rectas paralelas

Más información Transcripción

Descargar la transcripción

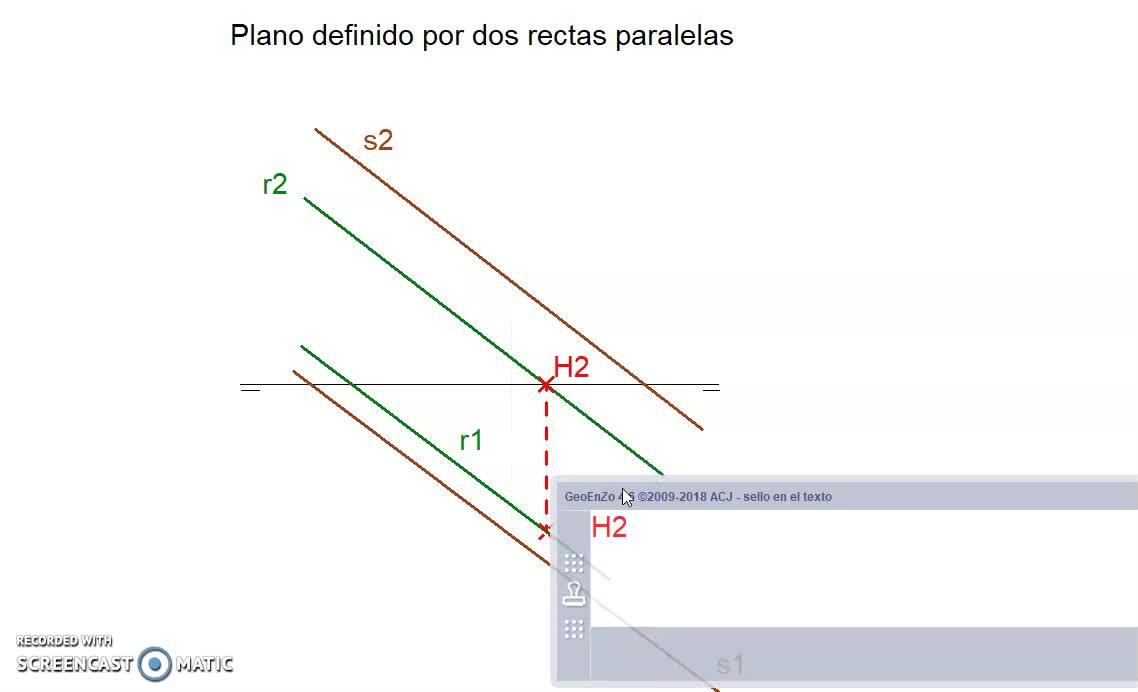

En este vídeo vamos a averiguar, vamos a hallar las trazas de un plano que está definido por dos rectas paralelas. 00:00:00
Entonces en este caso tenemos la recta R, que está definida por el color verde, 00:00:08
tanto su proyección vertical como la horizontal, y la recta S, de color marrón. 00:00:12
Pues para ello vamos a hallar tanto los puntos de intersección con el plano de proyección vertical 00:00:19
como con el pleno de predicción horizontal de las dos rectas, es decir, los puntos V y los puntos H. 00:00:26
Empezaremos con los puntos H. 00:00:34
Para ello, bueno, pues empezamos con la recta R. 00:00:36
Cuando la recta R intersecciona con la línea de tierra, ahí tendríamos ese punto que nos definiría el H2 y el H1. 00:00:39
De la misma manera, con la recta S, pues se podría hacer igual. 00:01:08
En este caso aquí tendríamos este punto de intersección, siempre igual h1 y h2. 00:01:12
En la proyección horizontal de la recta tendríamos h1 y en la proyección vertical tendríamos h2. 00:01:30
Siempre iremos los doses con los doses y los uno con los uno. 00:01:40
Vale, pues ahí lo tendríamos. 00:01:45
para hallar ahora el punto V 00:01:46
que es el punto que intersecciona tanto en la recta R como S 00:01:51
en la proyección vertical, pues lo que tendríamos 00:01:55
que hacer es ver donde intersecciona la proyección 00:01:59
horizontal con la línea de tierra, vamos a ver, tendríamos aquí 00:02:03
ese punto y bueno, también tendríamos aquí 00:02:09
el otro punto de intersección, vale 00:02:22
Aquí tendríamos nuestro primer V2, aquí tendríamos otro V2 y aquí estaría nuestra V1 de la recta S como nuestra V1 de la recta R. 00:02:36
Muy bien, ahora tendríamos que unir tanto las V2 como las H1 y obtendríamos las trazas tanto vertical como horizontal del plano. 00:03:00
Pues si os fijáis, al unir v2 y al unir h1, pues nos dan un punto en la intersección común con la línea de tierra. 00:03:17
Voy a nombrar esas trazas. 00:03:26
Traza vertical. 00:03:29
La voy a llamar v. 00:03:30
En realidad tendría que ser v de alfa. 00:03:33
Los planos se nombran con letras de viejas. 00:03:38
En este caso, bueno, en este editor no lo tengo yo tan fácil. 00:03:41
Y en este caso aquí, esta traza la nombraría como h, h de alfa, la traza horizontal del plano y ya lo tendríamos. 00:03:44
