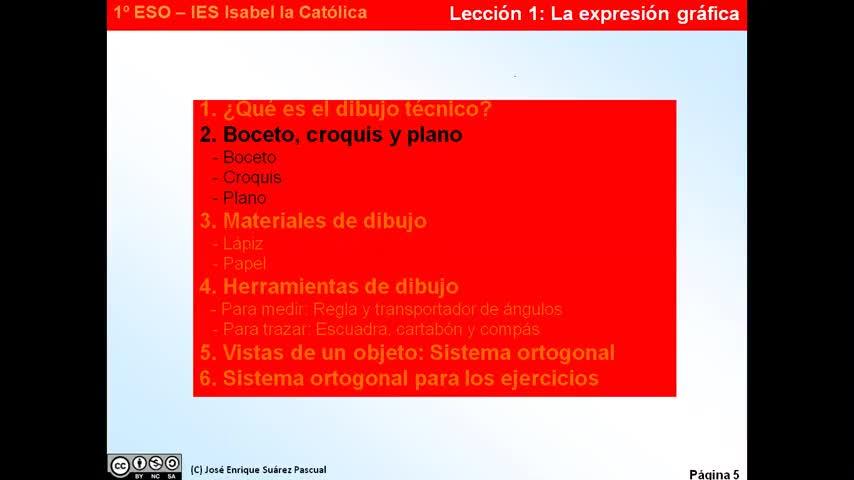

1º ESO / Tema 1 -> Punto 2 - Boceto, croquis y plano - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 26 de abril de 2020 por Jose Enrique S.

497 visualizaciones

Más información Transcripción

Descargar la transcripción

Bueno, pues una vez que ya hemos visto en el punto 1, que es el dibujo técnico, vamos a empezar a ver conocimientos científicos. 00:00:00
Vamos a ver en primer lugar cuál es la diferencia entre el boceto croquis y plano. 00:00:08
Bien, ¿qué es un boceto? 00:00:15
Los primeros dibujos que se hacen cuando tengo una idea son directamente a mano alzada, 00:00:16
es decir, sin emplear herramientas de dibujo, ni reglas, ni compás, ni escuadra, ni cartabón, ni nada, 00:00:21
y por tanto no hacen falta que cumplan ningún tipo de norma de dibujo como hemos dicho anteriormente. 00:00:27
cuando a mí se me ocurre algo 00:00:33
para resolver un problema 00:00:36
en un proyecto tecnológico 00:00:38
la primera idea no tiene que ser perfecta 00:00:39
simplemente lo que hago es en el papel 00:00:42
dibujar como tiene que ser 00:00:44
de manera aproximada 00:00:45
pues bien, esto es lo que se conoce como boceto 00:00:47
y simplemente aporta una idea 00:00:49
general del objeto sin más 00:00:51
no tiene ni medidas, ni proporciones exactas 00:00:53
y se hace siempre a mano alzada 00:00:56
a continuación veis un ejemplo 00:00:57
imaginaos que yo quiero fabricar una pinza 00:00:59
tengo que hacer sus planos 00:01:02
no voy a hacer los planos directamente perfectos 00:01:03
con todas las medidas y proporciones exactas 00:01:06
sino que inicialmente lo primero que hago 00:01:09
es una idea original 00:01:11
o una idea primera 00:01:12
que no tiene ninguna medida, ninguna proporción 00:01:13
y que se conoce como boceto 00:01:16
como por ejemplo sería este de aquí 00:01:17
una vez que se ha hecho el boceto a mano alzada 00:01:19
recuerdo, sin emplear herramientas de dibujo 00:01:23
ni reglas, ni compá, ni escuadra, ni cargador de tabón 00:01:25
ni nada 00:01:28
lo que hacemos es completarlo un poquito más 00:01:28
y ahora ya sí que le ponemos medidas 00:01:30
y sí que lo ponemos proporciones, es decir, lo que hacemos es mejorar el boceto, 00:01:32
también se hace a mano alzada, sin herramientas de dibujo, 00:01:37
pero ahora ya lo tenemos que hacer más proporcionado y ahora tenemos que ponerle medidas. 00:01:40
Todo esto es lo que se conoce como croquis y a continuación veis el ejemplo del croquis del boceto anterior. 00:01:46
Este sería el croquis del boceto anterior en el cual ya lo hacemos un poquito más proporcionado 00:01:53
y además les ponemos medidas. 00:01:58
Finalmente, cuando ya he hecho el croquis y tengo claro todos los detalles 00:02:00
y además ya tengo claras todas las medidas, lo que hacemos es directamente el plano 00:02:06
que es lo que a mí me interesa, recordad que el dibujo técnico es un sistema 00:02:10
que tiene que cumplir una serie de normas y que tiene que ser preciso y exacto 00:02:14
pero para llegar al plano, primeramente he fabricado o he hecho el boceto y el croquis 00:02:19
entonces en el plano sí que ya tengo que utilizar instrumentos de dibujo 00:02:24
sí que tengo que utilizar escuadra, cartabón, compás, regla, etcétera, o hacerlo por ordenador, y en este caso las medidas y proporciones tienen que ser exactas, y guardar una precisión matemática con el objeto real, ya no pueden ser de manera aproximada, como hemos visto en el croquis, o directamente en el boceto, que no tenemos ni medidas ni proporciones. 00:02:28
Entonces, para los dos ejemplos anteriores de croquis y de boceto, aquí tenéis una posibilidad de solución. 00:02:47
Este sería un plano hecho en planta, alfabeto y perfil a mano y este sería lo mismo pero hecho a ordenador. 00:02:54
Repito que el plano tiene que ser exacto con todas las medidas, con todas las proporciones y lo podemos hacer o bien a mano o bien a ordenador. 00:03:01
Antiguamente era a mano, hoy en día casi siempre es a ordenador. 00:03:08
Evidentemente como los ejercicios que vamos a hacer en clase son muy sencillos 00:03:11
Puedes hacer directamente el plano y te puedes ahorrar el paso del boceto y el croquis 00:03:15
Pero si por lo que sea no los ves bien y te sirven de ayuda hacer previamente el boceto y o el croquis 00:03:20
Pues puedes hacerlo 00:03:26
Bien, resumiendo, cuando yo tengo que hacer un plano de un objeto para fabricarlo en un proyecto tecnológico 00:03:28
si la pieza es muy sencilla 00:03:36
puedo hacer directamente el plano con sus medidas 00:03:39
y sus proporciones exactas 00:03:41
pero si no lo que puedo hacer es 00:03:43
seguir un proceso en el cual 00:03:45
primero obtengo un 00:03:46
boceto en el cual simplemente 00:03:48
lo dibujo sin ninguna medida, sin ninguna proporción 00:03:51
a continuación mejoro 00:03:53
ese boceto poniéndole proporciones 00:03:55
y poniéndole medidas, ambos 00:03:57
bocetos y croques siempre son a mano alzada 00:03:59
sin instrumento de dibujo y finalmente 00:04:01
cuando tengo la idea perfectamente definida 00:04:03
con las medidas y con las proporciones, digamos que lo paso a limpio o bien a mano o bien a ordenador 00:04:05
y obtengo el plano que ya tiene que cumplir una serie de normas y que representa perfectamente mi objeto. 00:04:11
Bien, pues visto este punto, que es el punto 2 del tema, pasamos a continuación a ver el punto 3. 00:04:19
