Medidas de radiofrecuencia en un instituto - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 10 de noviembre de 2024 por Antonio M.

67 visualizaciones

Se muestra como realizar la medida de frecuencia y potencia de emisión con equipos de medida disponibles en los institutos

Más información Transcripción

Descargar la transcripción

Vamos a realizar hoy las pruebas de un equipo típico que se utiliza para comunicaciones móviles 00:00:01
como es un walkie talkie, un walkie talkie especial al que le he hecho una modificación 00:00:08
para poder utilizarlo en un banco de pruebas. 00:00:13
Le he quitado la batería, le he sustituido por unos cables de alimentación 00:00:15
para contener la alimentación permanente de la fuente de alimentación. 00:00:19

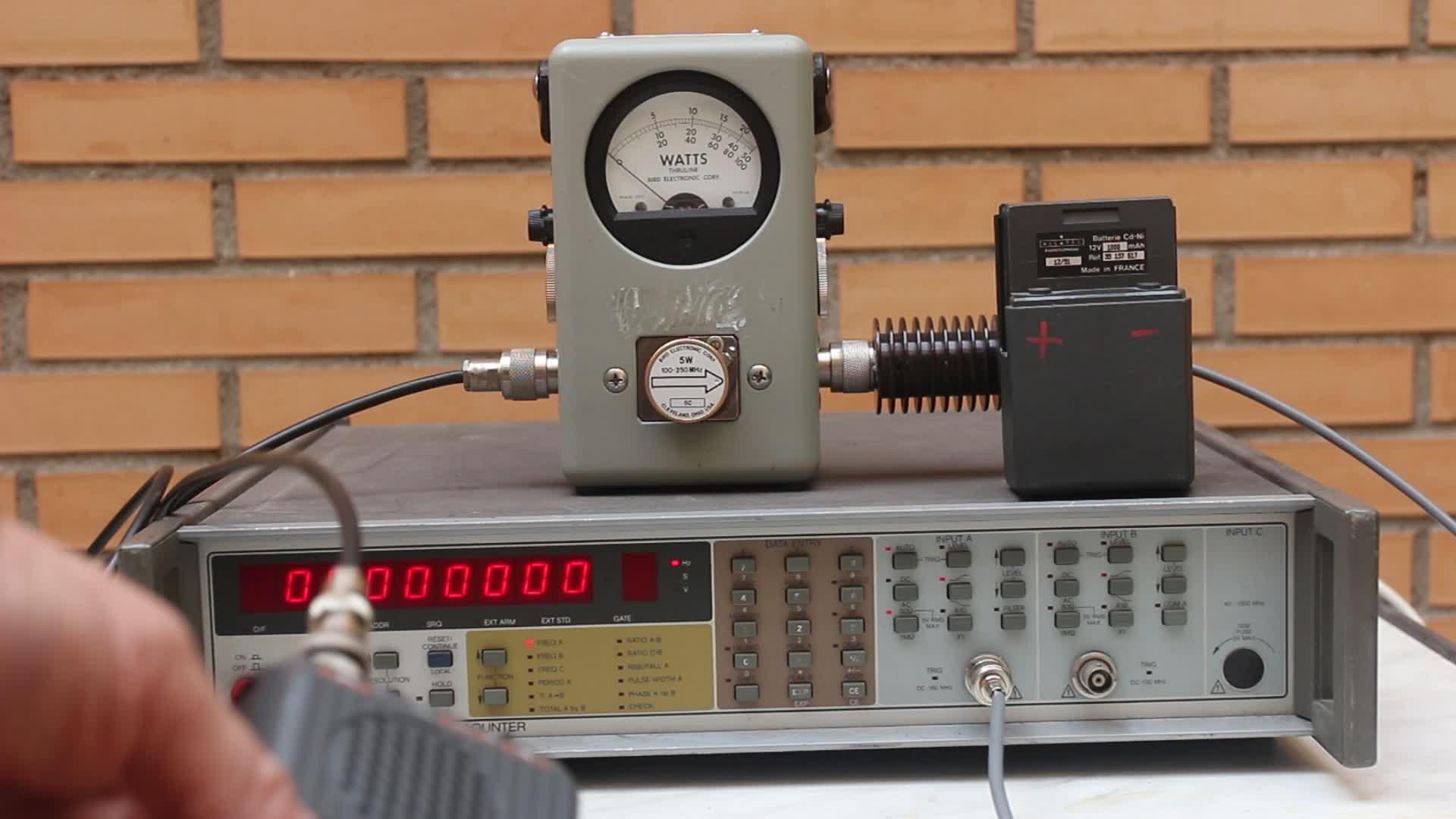

Le he conectado la salida de la antena hacia el batímetro direccional 00:00:23
con una sonda de 5 vatios porque este walkie talkie transmite potencia máxima de hasta 4 vatios 00:00:29
con lo cual con esta sonda tengo suficiente 00:00:36
ya tengo aquí marcada la polaridad de la pila 00:00:38
que es la que he respetado cuando he puesto el cable de alimentación 00:00:41
de la fuente de alimentación 00:00:46
he conectado un frecuencímetro con el que vamos a medir también la frecuencia 00:00:47
y de una sola medida vamos a obtener dos resultados 00:00:51
frecuencia y potencia 00:00:56
Lo que le estoy haciendo es bajar el nivel de ruido de fondo y ahora le voy a dejar la 00:00:57
potencia máxima para que la veamos en pantalla. 00:01:11
Con la escala de 5W hasta el fondo, cuando yo pulse, me aparece que la potencia de transmisión 00:01:15
está ahora limitada a unos 2W. 00:01:22
Como este equipo la batería no es muy potente me está parpandeando transmisión y recepción 00:01:25
pero la frecuencia se mantiene estable aproximadamente 146 megahercios y la potencia que estoy ahora 00:01:31
mismo transmitiendo es de aproximadamente estoy en la escala de 0 a 5 quitamos un 0 00:01:37
está transmitiendo aproximadamente 2 vatios y estoy midiendo la potencia directa cuando 00:01:44
gire el sensor con la flecha hacia la izquierda estaré midiendo la potencia reflejada. 00:01:50
Ahora como podemos ver la potencia reflejada es prácticamente nula porque estoy utilizando 00:01:59
una carga de 50 ohmios, en realidad un atenuador que tiene una adaptación perfecta, tiene 00:02:04
una atenuación de 20 decibelios y no tengo prácticamente onda reflejada, pero se puede 00:02:10
comprobar que sigo transmitiendo porque la frecuencia de transmisión permanece estable. 00:02:16
Si corto la transmisión, desaparece la frecuencia. 00:02:20
Materias:
Instalaciones de Telecomunicaciones, Sistemas de Telecomunicaciones e Informáticos
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Formación Profesional
    • Ciclo formativo de grado medio
      • Segundo Curso
    • Ciclo formativo de grado superior
      • Segundo Curso
Autor/es:
Antonio Melgarejo
Subido por:
Antonio M.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
67
Fecha:
10 de noviembre de 2024 - 13:25
Visibilidad:
Público
Enlace Relacionado:
https://www.educa2.madrid.org/web/antonio.melgarejo
Centro:
IES SATAFI
Descripción ampliada:
El objetivo de este vídeo es mostrar como se puede medir la frecuencia y potencia de emisión de un equipo de radio con equipos disponibles en un instituto y con un mínimo gasto: comprar un atenuador de 20 o 30 dB/20W.
Duración:
02′ 30″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
852.35 MBytes
