Se explica el cálculo de resistencias de grafito con 4 bandas de color
saber cómo se calculan el valor nominal, el valor máximo y el valor mínimo de una resistencia
00:00:00
con cuatro bandas de colores. En el enunciado del examen esto representaría la resistencia
00:00:07
y los valores de cada una de las bandas de color os los daría en una tabla en el que
00:00:20

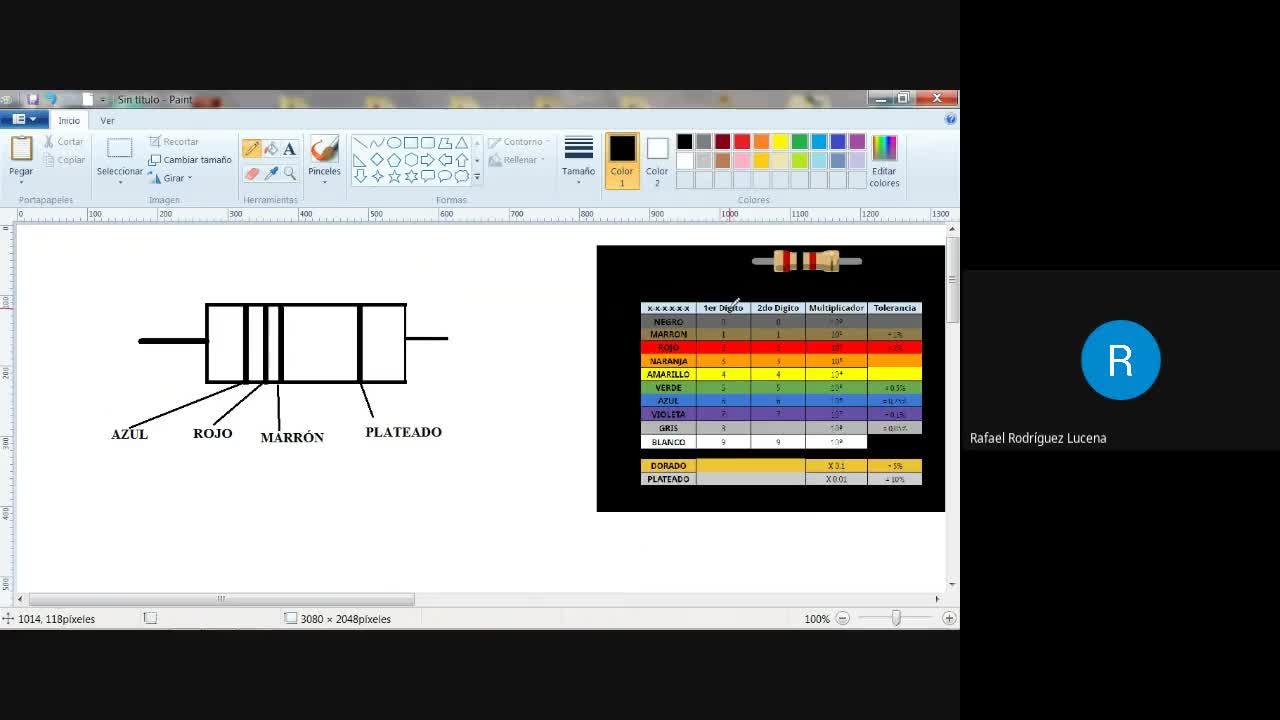

Estarían los colores, primer dígito o primera banda, segunda, tercera banda y la tolerancia, que es esta banda de aquí.
00:00:30
El valor nominal es el valor que tendría la resistencia si no tuviera ningún fallo, ningún error.
00:00:39
¿Cómo se calcula?
00:00:53
El valor nominal lo voy a llamar Vn.
00:00:56
Para calcularlo nos fijamos en el color de cada banda y vamos mirando con qué número se asocia con la tabla.
00:01:02
Para el valor nominal solo se usan las tres primeras bandas. El azul, vemos que es el número 6, el rojo, el número 2. La tercera banda es el multiplicador, que es el marrón, por 10 elevado a 1.
00:01:15
¿Cómo se hace el valor nominal? Es muy sencillo. Cogemos las dos primeras cifras, las de las dos primeras bandas, un 6 y un 2, forman el número 62.
00:01:41
La tercera banda es el multiplicador por 10 elevado a 1, que es el marrón. 62 por 10, 620.
00:02:06
Entonces, para hacer el valor máximo y el valor mínimo, tenemos que tener en cuenta que el valor máximo que se permite para una resistencia de este tipo es el valor nominal más el porcentaje de la banda de calidad, en este caso plateado, de dicho valor nominal.
00:02:30
Voy a borrar la tabla para que se pueda ver. Es un 10% el plateado, como podéis ver aquí, plateado 10%. El valor máximo es el valor nominal, que antes le llamamos VN, más el tanto por ciento, este tanto por ciento, ¿de quién? De dicho valor nominal.
00:02:57
En nuestro caso, valor nominal 620, el 10% se corresponde, como vimos antes en la tabla, con el valor plateado, 10 entre 100, ¿de quién? Del valor nominal.
00:03:42
Esto es igual a 620 más 62. 682 ohmios. Este sería el valor máximo que puede tener una resistencia con estos colores, con estas bandas de color, para que sea admitida y se pueda vender.
00:04:06
El valor mínimo, volveremos a usar el valor nominal y esta vez en vez de sumar se resta, tendríamos 620, hay que acordarse que el tanto por ciento lo da la cuarta banda, que si es factor de calidad.
00:04:39
menos
00:05:14
10 por 620
00:05:17
menos 100
00:05:20
558
00:05:26
así es como se calcula
00:05:38
