Se explica cómo pasar de una función digital a un dibujo de un circuito electrónico digital.

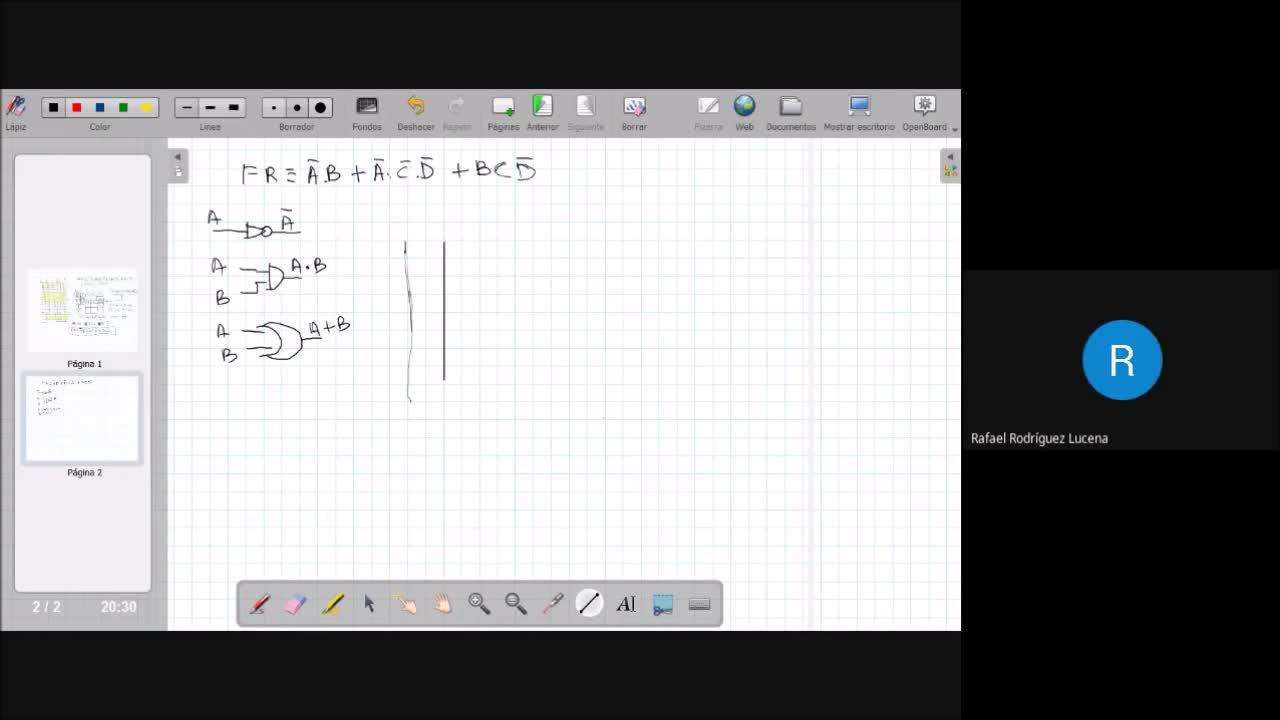

Esta es la función que vamos a dibujar, el circuito.
00:00:00
¿Cómo se hace? Pues es muy sencillo.
00:00:06
Para poner los negados, una puerta NOT.
00:00:10
Donde hay una rayita hay que poner una puerta NOT.
00:00:13
Las multiplicaciones, la puerta AND.
00:00:16
Las sumas, la puerta OR.
00:00:19
Para tener un cierto orden, conviene poner las variables ordenadas como si fuera una placa protoboa.
00:00:22
Voy a ponerlo con estas líneas que es más sencilla.
00:00:51
Y vamos a poner la A, aquí la B, la C y la D.
00:00:56
Esta primera me ha quedado muy bien, la borramos.
00:01:09
A negado por B.
00:01:22
Saco de la A, la niego.
00:01:24
Ya tengo la negada.
00:01:30
Recordaros primero de poner las letras y luego de que este trozo es A negada.
00:01:33
O si lo tenemos que usar otra vez.
00:01:40
A negado por B.
00:01:43
Saco de la B, como es una multiplicación, la puerta AND.
00:01:46
Vamos con la siguiente, A negado por C negado.
00:01:57
La A negado ya la tengo aquí.
00:02:00
Niego la C.
00:02:04
Todo esto es C negado.
00:02:16
La A negado la voy a sacar de aquí arriba, por ejemplo.
00:02:18
A negado C negado.
00:02:28
Y nos falta la D negada.
00:02:32
La niego.
00:02:38
Todo este trozo va a ser la D negada.
00:02:43
Y ya la última.
00:03:02
B por C.
00:03:06
Y la D negada la voy a aprovechar cogiendo la D.
00:03:17
Voy a poner un punto muy gordo para que se vea bien.
00:03:21
Ahora hago las sumas.
00:03:33
Primero esta con esta.
00:03:36
Voy a exagerar el portador.
00:03:39
Aquí sería A negado B más A negado C negado B negado.
00:03:47
Y ya la última suma.
00:03:56
Aquí es donde estaría ya la suma B.
00:04:06
Muy bien.
00:04:24
