DEFINICIÓN DE PLANO
Buenos días chicos, voy a grabaros la siguiente lección que nos tocaría dar, que corresponde al sistema axonométrico, el trazado de planos.
00:00:00
Ya estuvimos viendo en las clases anteriores como se definía una recta a través de sus trazas y como se definía un plano.
00:00:16
Los cuatro formas en las que se puede definir un plano lo vamos a ver en la lección de hoy
00:00:30
con los siguientes ejemplos.
00:00:36

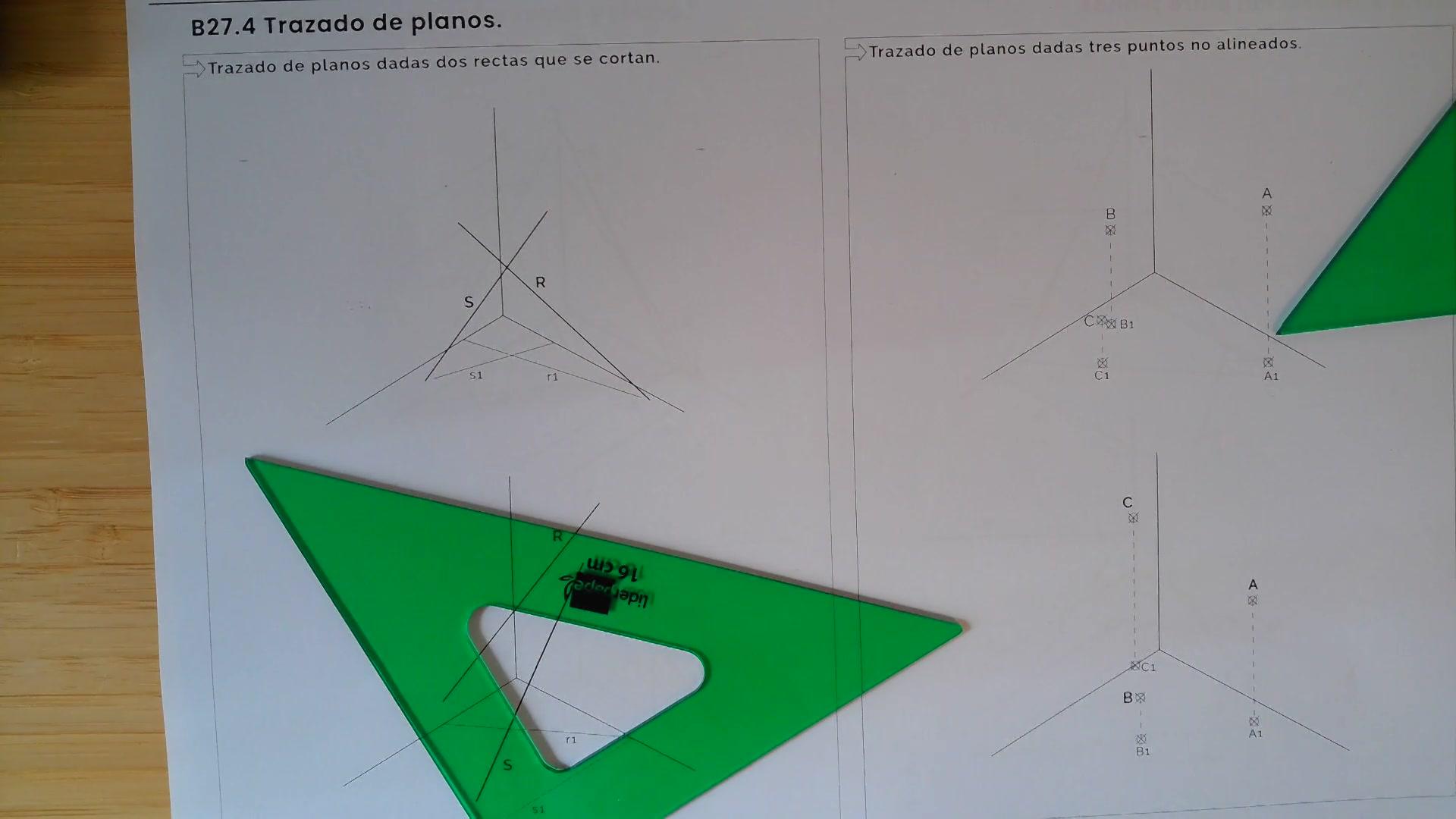

El más claro sería la definición de un plano por dos rectas que se cortan con un punto de intersección.
00:00:40
Como vemos, vamos a empezar por este primero.
00:00:53
Voy a hacer un poquito de zoom y vamos a la recta R y la recta S.
00:00:56
Veríamos aquí el punto de intersección y para verificar que estas dos rectas se cortan y no se cruzan,
00:01:08
pues para ello voy a poner el ala para que sea un poquito mejor.
00:01:15
Verificaríamos que el punto de intersección coincide con su proyección.
00:01:22
¿Vale? Y llegamos al punto de proyección, por lo tanto tendríamos dos rectas que se encortan.
00:01:30
¿Qué vamos a hacer para definir un plano?
00:01:35
Pues lo que vamos a hacer es buscar las trazas de esas rectas
00:01:38
y como para que un plano contenga una recta,
00:01:43
las trazas de esa misma recta deben estar contenidas en las trazas del plano,
00:01:51
pues con que vayamos definiendo las trazas de estas rectas,
00:01:56
pues vamos a ir pudiendo definir el plano.
00:02:00
De acuerdo, vamos a ello poco a poco.
00:02:03
Pues entonces, vamos a empezar por las trazas más favorables.
00:02:06
Por ejemplo, en este caso se ve perfectamente la traza, la recta R,
00:02:10
su proyección sobre el suelo, que sería R1, choca con la pared,
00:02:18
por tanto, subimos y en este punto exactamente tendríamos la traza W.
00:02:24
que es coincidente con la terraza W sub 3.
00:02:38
Recordad que esto ocurre siempre.
00:02:42
¿Vale? Pues yo sé que el plano que sea va a tener que pasar por ese puntito de ahí.
00:02:45
Sí o sí. Ya sea con esta inclinación, con esta, con la que sea.
00:02:50
Bueno, por tanto ya tengo un dato.
00:02:54
¿Vale? Por tanto voy a marcarlo con un puntito que se vea.
00:02:57
Ahora yo esto lo hago para que vosotros lo veáis, no es porque lo tengáis que hacer vosotros.
00:03:03
Vale, pues voy a buscar una traza más, ¿vale? Voy a buscar la traza horizontal de S y la traza horizontal de R.
00:03:08
Recordamos que alargo y si choco con la propia recta sé que la traza está ahí mismo, ¿vale?
00:03:25
y no tengo que buscar proyecciones de ningún tipo.
00:03:34
Por tanto, aquí tendría S, perdón, S no, H de S, ¿vale?
00:03:37
Aquí se me ha olvidado poner el R, ¿vale?
00:03:43
H de S que es coincidente con H de S sub 1.
00:03:47
Recordad que ahora pongo todas las letras pero luego no va a ser necesario.
00:03:53
Por tanto, yo sé que el plano va a tener que pasar por aquí, ¿vale?
00:03:56
pero yo estos dos puntos no los puedo unir porque este está en esta pared y este está en este suelo
00:04:00
y no se puede, nunca podemos mezclar los tres con los uno, vale, los tres
00:04:05
ahora voy a coger R1, voy a alargar y voy a encontrarme con H de R que es coincidente con H de R
00:04:14
Si esto lo tenéis clarísimo, con que pongáis uno de los dos me basta.
00:04:29
Y aquí tengo otro punto.
00:04:36
En este caso sí, ambos son HDS1 y HDR1, por tanto sí que voy a poder unirlos y definir la primera traza del plano.
00:04:38
Lo voy a hacer directamente en color para que se vea mejor.
00:04:52
Entonces tendríamos aquí la traza del plano horizontal.
00:04:56
Al ser la traza del plano horizontal se va a llamar alfa sub 1.
00:04:59
Al chocar con la pared obtenemos el vértice del plano, que está siempre en el eje.
00:05:05
En este caso, al tener el vértice y el otro punto, pues también nos quedaría definida la siguiente traza del plano.
00:05:12
Recordad que las trazas de los planos son rectas.
00:05:22
Y aquí tendríamos alfa sub 3.
00:05:25
Y por último, podríamos hacerlo de dos maneras, o uniendo directamente, que estaría definido perfectamente el plano, yo en este caso lo que voy a hacer es definir la siguiente traza para comprobar que el trazado ha sido perfecto, ¿vale?
00:05:28
Pues voy a ello, en paralelo al eje, subo, ¿vale?
00:05:45
Esto lo podéis hacer en discontinuos, o sea, muy suave, los que os sea más cómodo.
00:06:00
A mí las discontinuos no me gustan demasiado, pero es cierto que a veces aclara un poco.
00:06:04
Y aquí, ¿qué tendríamos? Pues E, V, D, R, ¿vale?
00:06:09
Que es coincidente de V, R, E, sub 2.
00:06:17
tendría aquí el puntito
00:06:19
y si lo he hecho bien
00:06:23
tendría que coincidir
00:06:25
recordad que a veces podemos tener
00:06:28
pequeños errores de trazas
00:06:29
si el error es suficientemente asumible
00:06:31
con un giro de lápiz
00:06:35
eso es que es un error de trazas
00:06:36
si es más es que la hemos liado
00:06:38
¿vale?
00:06:40
otra cosa es que en algunos libros veréis
00:06:41
que se nombran los vértices
00:06:43
yo nunca los nombro
00:06:45
para nunca confundirlos con
00:06:46
con la traza vertical
00:06:49
si los queréis nombrar
00:06:52
pues llamarlos
00:06:54
vértices
00:06:55
pero
00:06:57
ya os digo que yo no lo nombraría
00:06:57
simplemente tendría claro que existen
00:07:02
y que son una ayuda esencial
00:07:03
perfecto
00:07:06
pues vamos a seguir con el siguiente
00:07:08
en el siguiente ejercicio
00:07:10
vemos que tenemos
00:07:16
dos rectas y dos proyecciones horizontales
00:07:18
Entonces, para saber si definen o no definen un plano, pues lo que tenemos que ver es si tienen un punto de intersección, ¿vale?
00:07:21
Para ello, lo que vamos a hacer es alargar la recta real de R y de S.
00:07:31
Aquí tendríamos el punto de intersección, ¿vale?
00:07:44
Y si este punto coincide con la proyección horizontal, eso es que sí que define un plano, ¿vale?
00:07:47
Sería el mismo caso que anterior, pero con el otro tipo de planos, ¿vale?
00:07:58
¿Veis que sí que lo define?
00:08:03
¿Vale?
00:08:05
Tendríamos aquí el punto I y aquí tendríamos el punto I sub 1, ¿vale?
00:08:06
En su proyección horizontal.
00:08:13
Perfecto.
00:08:16
Vale, pues en este caso, pues vamos a ir buscando determinadas trazas, nos podemos ir fijando primero en las que sean más favorables, por ejemplo, la traza S, yo creo que es la más favorable, que va a ser una traza horizontal, ¿vale?
00:08:17
Se sale un pelín de los márgenes del papel, pero la tendríamos ahí colocada.
00:08:58
Y esa traza sería la traza HDS, ¿vale?
00:09:07
Y yo sé que por ahí, que es coincidente con HDS1, ¿vale?
00:09:15
Pues la voy a llamar HDS1, ¿vale?
00:09:20
Y marco aquí el puntito.
00:09:22
Entonces yo sé que el plano, la traza del plano horizontal va a pasar por aquí.
00:09:24
No sé en qué dirección, ¿vale?
00:09:28
Para ello necesito encontrar alguna que otra traza.
00:09:29
Vale, pues voy a seguir buscando más trazas.
00:09:35
Puedo buscar la siguiente traza horizontal, que aunque esté fuera del primer cuadrante,
00:09:40
para sacar la dirección de la primera traza me vale perfectamente.
00:09:45
Por tanto, alargo R, alargo R sub 1 y en el punto de intersección voy a tener H, está, recordad, en el cuarto de atrás, ¿vale?
00:09:49
H, sigo en el suelo, H de R sub 1, ¿vale?
00:10:07
Por lo tanto, este puntito, al ser sub 1, me va a definir la traza, ¿vale?
00:10:14
La traza horizontal, ¿vale?
00:10:23
¿Qué le ocurre a esta traza horizontal?
00:10:25
Que va a ser continua hasta aquí, porque estoy en el primer octante, y a partir de aquí va a ser discontinua.
00:10:26
¿Por qué me parece interesante que la dibujemos?
00:10:36
Porque nos va a definir el vértice y esto nos va a ayudar mucho a definir el plano, ¿vale?
00:10:38
Entonces, bueno, el eje, este eje, lo puedo alargar y puedo dibujarlo en discontinuo, ¿vale?
00:10:45
Y ver que tengo aquí este vértice, el vértice del plano.
00:10:55
Y eso, pues, nos va a ser de mucha utilidad.
00:11:01
Y aquí, ¿vale? Es donde va a terminar la parte de pista.
00:11:03
de este planeta. Seguimos entonces. Voy a buscar otra traza. Voy a buscar las trazas
00:11:08
del plano 2, de esta pared 2, que va a ser bastante fácil. Porque digamos que ya lo
00:11:17
tendríamos. Porque voy por el suelo, choco con la pared y justo coincidiendo con el punto
00:11:25
de intersección, justo es donde choca. Aunque lo hemos llamado punto de intersección, el
00:11:30
punto que nos interesa no es I, ¿vale? Esto era sólo para verificar que definían un
00:11:36
punto. Lo que me interesa es que esto es V real, ¿vale? Y es coincidente, por supuesto,
00:11:40
con V de R sub 1, que es lo que me interesa, y a su vez también es coincidente con V de
00:11:49
S sub 1, ¿vale? Porque la otra recta, ¿vale? También justo choca aquí y sube aquí, ¿vale?
00:11:56
Entonces esto hace que se produzca esta coincidencia, ¿vale?
00:12:04
También VDR real es coincidente con VDS.
00:12:08
Recordad que os estoy poniendo a veces todas las letras, en algún futuro dejaré de poner todas, ¿vale?
00:12:12
Y entonces yo sé que el plano va a pasar por aquí.
00:12:19
Con esto ya tendría definido todo.
00:12:22
¿Por qué?
00:12:25
Porque al tener este punto de aquí y esta pared de aquí, al tener el vértice, yo sé que el plano va a tener esta dirección.
00:12:25
Hasta aquí va a ser visible y aquí va a ser discontinuo.
00:12:44
Por tanto, para terminar, solo me faltaría unir estos dos puntos
00:12:50
Ya que estas rectas no me producen ninguna proyección, ninguna traza R3
00:13:00
Bueno, sí la producen, pero no las necesitamos
00:13:14
Podría ya definir las tres trazas del plano
00:13:19
Y esto es el otro tipo de plano que nos va a aparecer en estos ejercicios.
00:13:25
Esto sería alfa sub 2, alfa sub 3, alfa sub 1.
00:13:33
Retomando, he parado el vídeo, no sé exactamente en qué punto y había avanzado un poco sin grabarlo.
00:13:40
Voy a repasar lo que he hecho en este ejercicio.
00:13:53
Entonces, ¿qué he hecho? He definido la recta R, que la define el punto AC, y la recta S, que lo define el punto AB.
00:13:56
