Manejo básico del medidor de campo Ranger Neo Lite - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 13 de octubre de 2025 por Antonio M.

35 visualizaciones

Se muestran los pasos a seguir para analizar una señal de televisión digital terrestre, utilizando el medidor de campo Promax Ranger

Descargar la transcripción

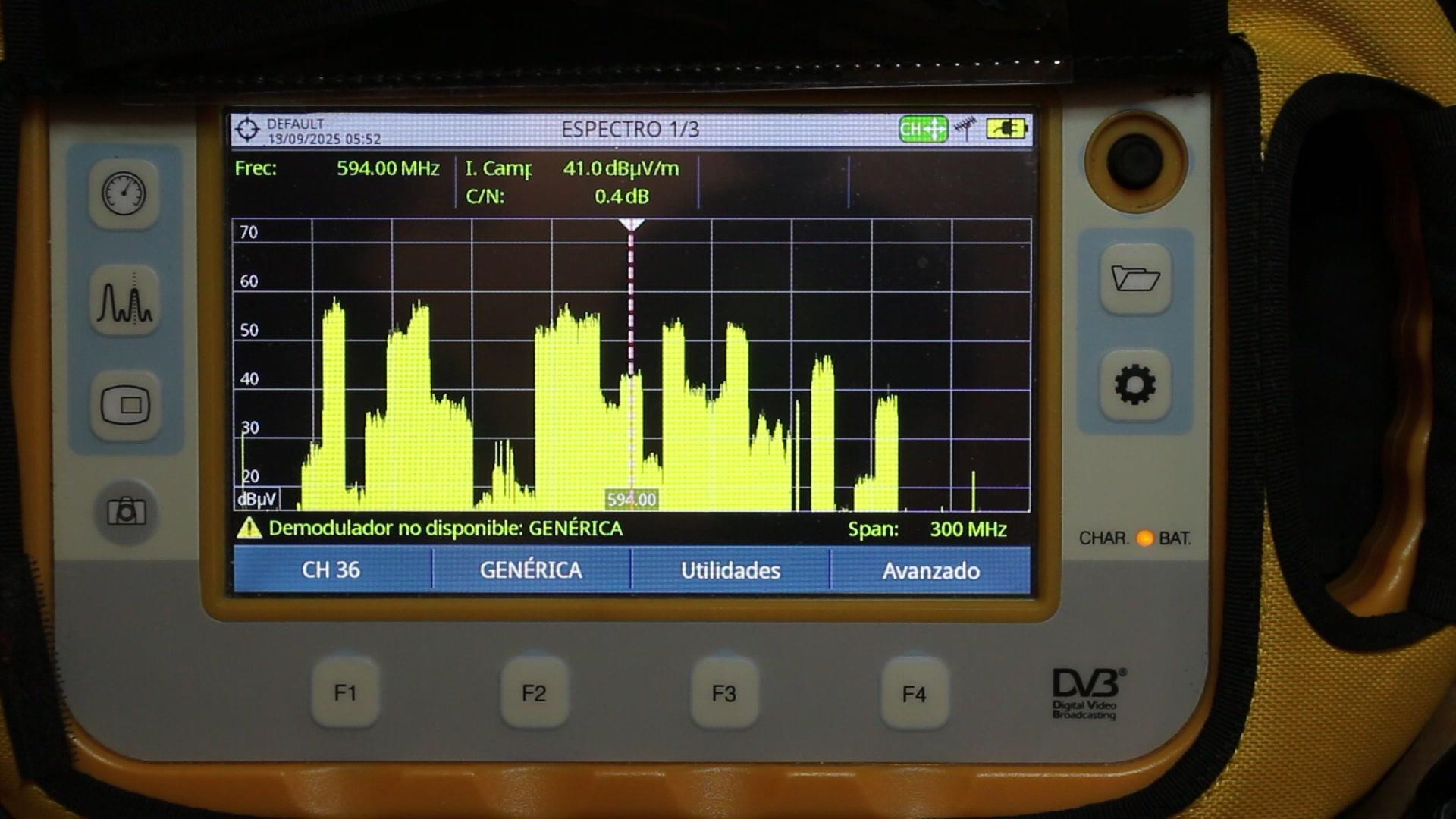

Bueno, acabamos de encender el medidor de campo en la instalación en la que estemos trabajando y hemos comprobado al ponerlo en la función analizador de espectros que es la de partida que tenemos una señal que estamos recibiendo, vemos múltiples canales, lo que vemos aquí que parpadea y que sale en portadora son los canales posiblemente de la telefonía móvil 00:00:01
y vemos que estamos ajustados o sintonizados en el canal 36 de televisión 00:00:27
que es esta raya de aquí 00:00:34
de modulación tipo genérica 00:00:35
con lo cual no podemos tener ninguna característica de la señal de televisión 00:00:38
vamos a seleccionar en la función genérica 00:00:42
pulsamos F2 00:00:45
y seleccionamos que la señal que vamos a analizar 00:00:46
es la señal de televisión digital terrestre 00:00:50
a partir de ese momento ya el canal nos queda ahí claramente delimitado 00:00:54
cuál es el canal 36 y como se ve muy mal vamos a hacerle una ampliación de este canal 00:01:00
vamos a ver a qué se corresponde, pero este no es aquí, es aquí 00:01:07
vamos a bajar el zoom que tenemos realizado 00:01:11
vamos a ajustarlo un poquito más a 50 MHz por ejemplo 00:01:17
de ancho por rayita y tenemos nuestro canal pero 50 megahercios en total entonces ahí tenemos nuestro 00:01:21
canal de 8 megahercios correctamente sintonizado se ven las bandas de guarda estas bajadas de 00:01:30
portadora que se ajustan a lo que es el canal si nuestro canal o nuestro receptor tuviera algún 00:01:37
tipo de problemas esta banda de guardia que es la caída que tiene la portadora no la observaríamos 00:01:44
Una vez que tenemos centrada ya nuestra portadora del canal, podemos hacer uso de algunas de las funcionalidades del analizador de espectros, como es ver los parámetros de la señal que estamos recibiendo. 00:01:51
Tenemos un nivel de campo de 60 dB en microvoltios, la relación portadora-ruido es de 30 decibelios, el MER de 30 decibelios y una tasa de error LVER de 10 a la menos 8 y 7 por 10 a la menos 4 de CVER. 00:02:07
Este canal tiene buena calidad pero si nos fijamos aquí es 15 decibelios inferior su portadora, bueno, su nivel de señal comparado con los canales que tenemos aquí. 00:02:25
estamos en el canal 36, en el 35 tenemos menos nivel 00:02:36
pero en el 34 tenemos posiblemente bastante mejor calidad de señal 00:02:40
vamos a sintonizarlo 00:02:47
podéis observar que en pantalla no aparece ninguna indicación del tipo de canal que es 00:02:50
porque hasta que no le demos a la selección del canal 00:03:00
no va a hacerse un análisis de ese canal 00:03:02
no lo está analizando, está buscando la señal 00:03:06
está ajustándolo y adquiriendo sus datos 00:03:10
de tal manera que ahora vamos a ver aquí 00:03:15
como el nivel de señal que era antes bastante bajo 00:03:17
tenemos ahora 72 dB microvoltios en este canal 00:03:22
como este medidor de campo tiene como funciones 00:03:26
también poder observar la imagen de televisión 00:03:30
o poder ver el trazo de las señales 00:03:34
por si se nos corta la señal, le pulsamos aquí en la opción de cámara fotográfica 00:03:38
y nos muestra cuál es la diferencia, podéis observar como estas rayitas blancas 00:03:43
y aquí pues calculo que entre 15 y 20 decibelios por debajo está el canal 35 00:03:48
y unos 15 decibelios el canal 36, que es el que hemos visto hace unos segundos 00:03:56
desactivo la función de la cámara de televisión 00:04:02
y ahora vamos a ver los parámetros que tenemos aquí de este canal 00:04:06
pero en vez de con la pantalla así, en función de analizador de espectros 00:04:12
vamos a ver lo que sería el nivel de intensidad de campo 00:04:16
como me está indicando una intensidad de campo de esa portadora de 72 dBm 00:04:19
el MER, el VBER y la portadora, relación portadora-ruido, están en unos niveles muy aceptables 00:04:26
y aquí la función está de, digamos, velocidad, al seleccionar nos muestra la portadora 00:04:35
y nos muestra a la vez lo que es la imagen de televisión que en este momento se está reproduciendo. 00:04:43
Si volvemos a pulsar analizador de espectros, nos aparece la función de distintas portadoras 00:04:49
y sus parámetros en la parte superior 00:04:56
si ahora queremos cambiar de canal 00:04:58
porque este ya lo hemos comprobado 00:05:02
y queremos comprobar el canal que peor nivel se recibe 00:05:05
tendremos que buscar ese canal 00:05:09
haciendo un análisis de toda la banda 00:05:12
para ello le hago un zoom 00:05:16
para que nos muestre por ejemplo 00:05:19
200 MHz en toda la pantalla 00:05:21
y podemos ver cuáles son los canales que menos nivel de señal se reciben 00:05:24
estamos ahora en el canal 34 00:05:30
el 35 es uno de los canales que tiene también menos nivel 00:05:33
el 36 un poquito más 00:05:38
37, 38, 39, 40, 41 00:05:40
y el 42 tenemos ahí unos niveles bajos 00:05:43
vamos a ir al canal, por ejemplo, 41 00:05:47
a ver qué nivel nos aparece 00:05:51
nos aparece la portadora ahí enganchada 00:05:57
un nivel de 69 de 20 microvoltios 00:06:00
vamos a subir 42 al 45 00:06:02
a ver a qué se corresponde ese canal que tenemos ahí 00:06:05
uy, perdón, ha saltado al 46 00:06:10
yo quiero el 45 00:06:13
el 45 lo tenemos ya ahí visualizado 00:06:16
vemos que tenemos un nivel de señal bastante bueno 00:06:21
el 46, 47 y el 48 también tenemos un nivel de señal parece que bastante aceptable 00:06:24
vamos a subir al canal 48 00:06:32
y ahí tenemos nuestro último canal de televisión 00:06:35
en esta zona en la que estoy haciendo las comprobaciones 00:06:39
voy a bajar el zoom 00:06:42
lo voy a dejar así 00:06:47
y ahí tenemos que el nivel de señal que recibimos es 55 de 20 microvoltios 00:06:49
antes teníamos bastante más 00:06:56
la relación portadora-ruido ha bajado bastante 00:06:58
el MER y el VER más o menos están dentro de los límites 00:07:02
y vamos a ver a qué señal de televisión se corresponde 00:07:06
entonces aquí tenemos el canal 00:07:08
tenemos aquí la portadora 00:07:13
y aquí todos los parámetros del canal en cuestión 00:07:15
el canal 8 Madrid 00:07:20
Si volvemos a la función analizador de espectros, vamos a hacer un cambio de canal, vamos a visualizarlo, vamos a subirlo para que podamos visualizarlos todos y lo que se observa aquí en la parte de la derecha son todos los canales de la telefonía móvil a partir de 700 y pico megahercios. 00:07:21
Aquí tenemos todavía unas soportadoras relativamente bajas, en torno a 700 MHz. 00:07:47
No hay muchos servicios, pero a partir de 800 MHz, que era donde operaba la telefonía móvil 3G, ya sí que tenemos servicios. 00:07:53
Si pudiéramos ver el espectro superior, nos aparecería ahí. 00:08:02
Todo esto está siendo captado ahora mismo por la antena de televisión que tengo en esta casa. 00:08:06
Como no tengo el filtro supresor de LTE, por eso me aparecen todas estas portadoras de telefonía móvil 00:08:12
Que si las tuviera contiguas al canal con el que esté trabajando, estuviera viendo el canal Madrid 8 00:08:21
Me podría provocar algún tipo de interferencias 00:08:28
Como veis aquí hay una atenuación de al menos casi 30 decibelios en esta banda 00:08:32
hasta que llego a 800 MHz y ahí ya sí tengo unos niveles altos de señal. 00:08:37
Entonces, para desplazarme a los canales, como he hecho anteriormente, 00:08:43
me voy a desplazar aquí, voy a subir, por ejemplo, el 36, que está en la otra banda, 00:08:50
le voy a dar al SPAN 50 MHz, por ejemplo, y me voy a fijar en otro parámetro que tengo aquí, 00:08:56
que es el nivel de referencia, que es 75 de 2 microvoltios. 00:09:09
esos 75 de vermicrovoltios es el nivel que yo tendría en esta rayita superior 00:09:13
que aquí como veis aparece 70 00:09:18
si yo cojo y le subo a 70 estoy subiendo la raya de referencia 00:09:20
bueno el nivel de referencia de mi pantalla 00:09:28
le voy a dejar el 75 como estaba inicialmente y voy a quitar la pantalla 00:09:31
entonces ahí tendríamos los datos característicos de mi señal de televisión 00:09:35
