Cómo medir resistencias utilizando el polímetro

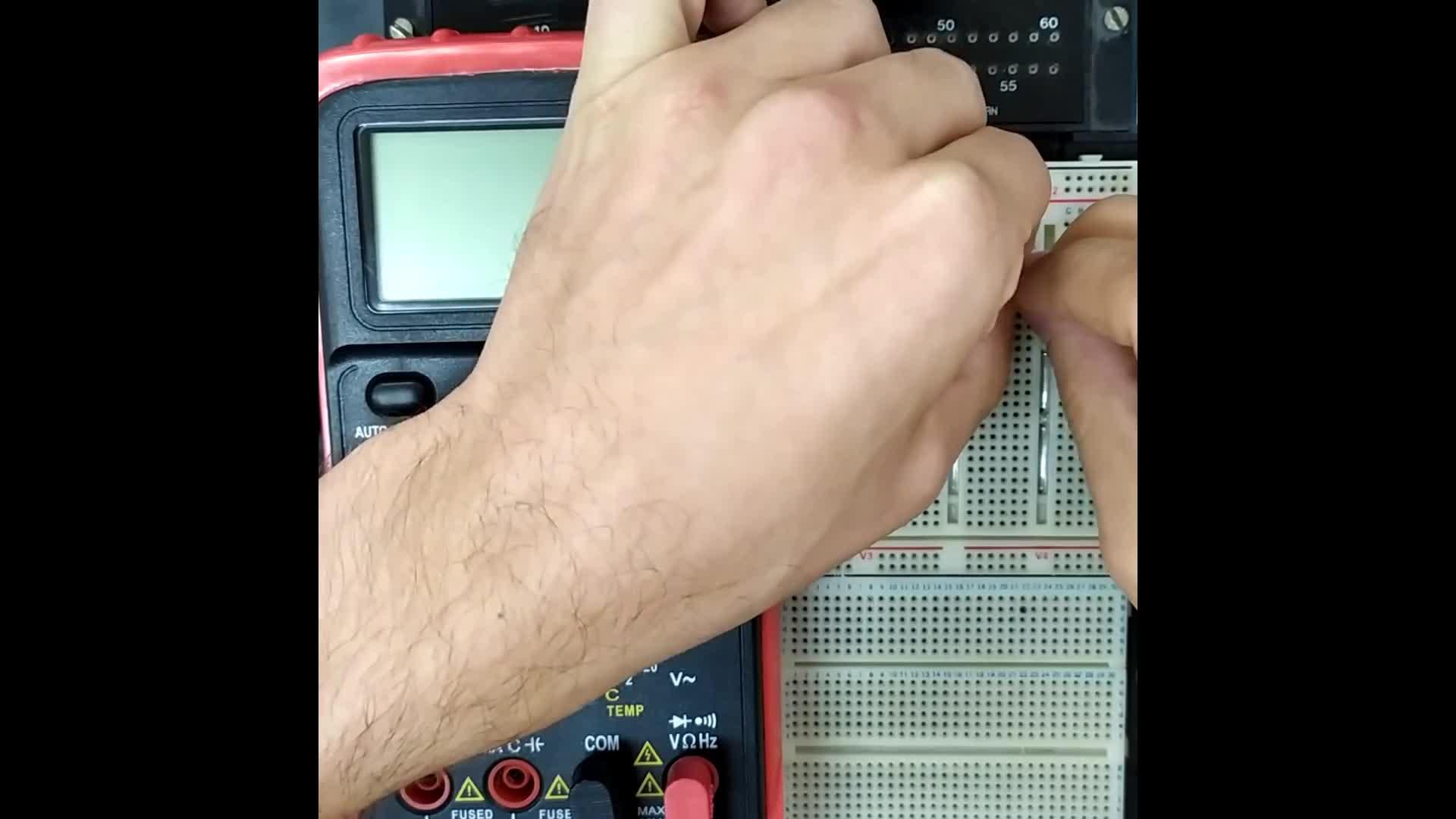

Bueno, ahora os voy a enseñar cómo se graba, cómo se graba, cómo se mide una resistencia, ¿vale? Entonces, fijaros, yo tengo que pinchar la resistencia, ¿vale? Entonces, lo que hago es que la pincho en la protoboard, ¿vale?
00:00:09
Cuando ya está pinchado, encendemos el polímetro, me aseguro que estoy en la zona de ohmios, como veis aquí,
00:00:26
y ahora muevo la rueda hasta que me voy a una de las escalas de la resistencia.
00:00:38
Entonces, cojo y pincho en un lado de la resistencia y en el otro lado.
00:00:45
¿Vale? Entonces, fijaros que no me sale un valor exacto
00:00:52
Esto seguramente es porque la escala no está ajustada
00:00:58
Entonces voy aumentando la escala poco a poco
00:01:00
¿Vale? Hasta que me da un valor
00:01:02
Pero ahora fijaros, sale cero. ¿Por qué sale cero?
00:01:06
Voy a intentar hacer zoom o acercar la protoboard para que lo veáis la conexión
00:01:10
¿Vale? Fijaros, ahí lo veis bien
00:01:16
Si os fijáis, he conectado la resistencia todo en la misma fila.
00:01:22
Al conectarlo todo en la misma fila, lo que está ocurriendo es que yo tengo mi resistencia
00:01:28
y lo que estoy haciendo es cortocircuitar los dos extremos de la resistencia.
00:01:35
Al cortocircuitarlo, el valor de la resistencia que me sale es 0 ohmios.
00:01:41
¿Vale? Entonces, es importante que cuando nosotros lo conectemos, estemos seguros que los dos agujeros no están alineados, ¿vale? Es decir, me cojo uno y, por ejemplo, lo bajo una fila, ¿vale? Fijaros que ya están en diferentes filas.
00:01:47
Ahora, una vez que están en diferentes filas, ya sí que puedo medir la resistencia.
00:02:08
Si me voy a medirla, fijaros que esta resistencia es de 0,578 y estoy en la escala de los kilohmios.
00:02:16
Si me voy a la escala de los ohmios, me dice OL. ¿Por qué? Porque como máximo me va a medir 200, por lo tanto me tendría que ir aquí.
00:02:28
0,578
00:02:36
kilo ohmios
00:02:39
si yo eso me voy y lo anoto
00:02:40
¿vale?
00:02:43
0,578
00:02:44
creo que era, kilo ohmios
00:02:47
esto es lo mismo que
00:02:49
578 ohmios
00:02:51
¿vale?
00:02:54
eso sería el valor de mi resistencia
00:02:54
¿vale?
00:02:56
espero que haya quedado claro
00:02:58
