Bueno, pues una vez que hemos visto qué son los mecanismos, qué tipos de mecanismos hay y cuáles son los tipos de movimientos que van a utilizar los mecanismos, pasamos a ver ya cada uno de ellos. 00:00:00
No vamos a ver todos los que hay en la clasificación del punto 1 porque estamos en segundo la ESO, solamente vamos a ver aquellos que sean más importantes. 00:00:13

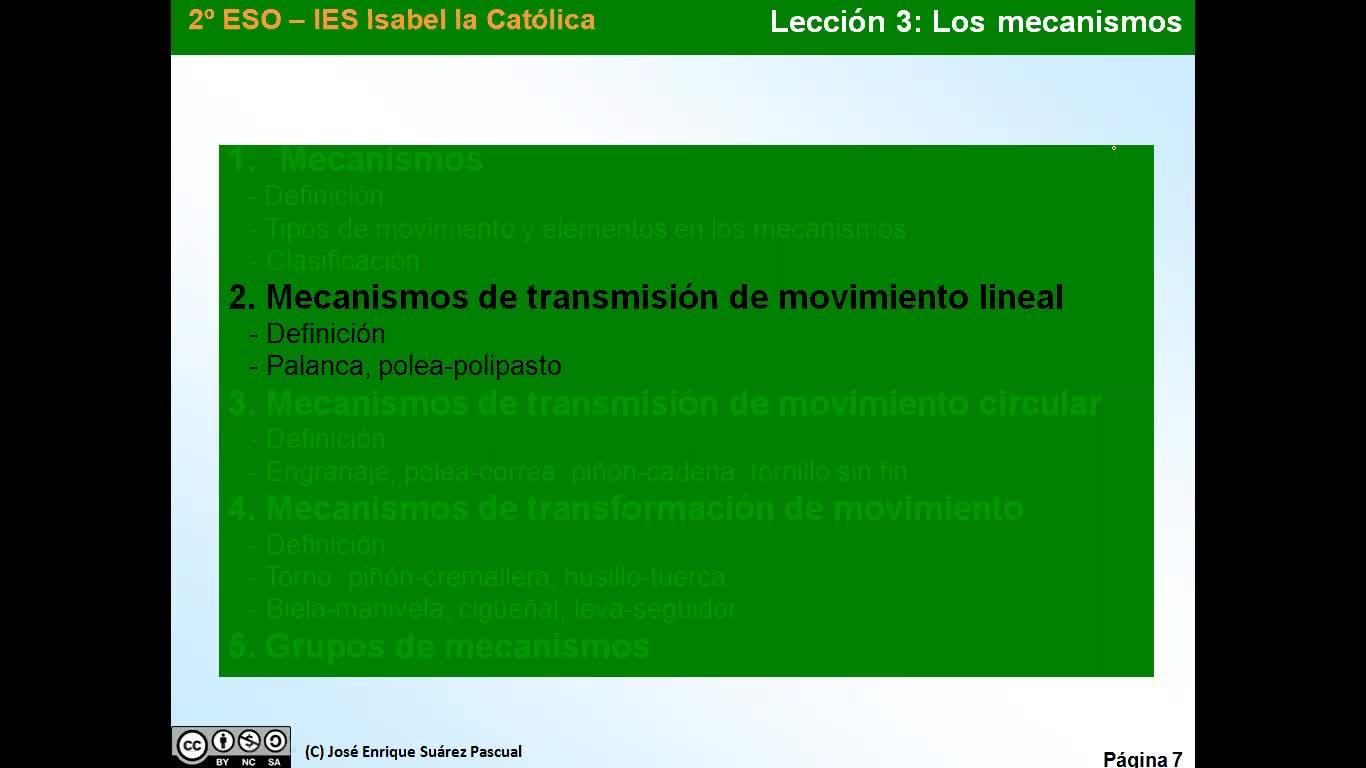

Entonces, vamos a empezar en el punto 2 con los mecanismos de transmisión de movimiento lineal, que son la palanca y el polea polifasto. 00:00:20
Bien, ¿qué es un mecanismo de transmisión de movimiento lineal? 00:00:28
Llevan el movimiento lineal de un lugar a otro. 00:00:31
Luego el movimiento que está en un sitio lo llevan a otro. 00:00:35
Pero en este caso su principal tarea va a ser transmitir las fuerzas de un lugar a otro 00:00:37
y modificar el esfuerzo en un sitio para que en el otro se pueda levantar, mover o vencer 00:00:42
mucha resistencia o peso con muy poca fuerza o potencia. 00:00:47
En este caso la velocidad prácticamente no va a cambiar de un sitio a otro. 00:00:51
Hay dos tipos básicos. 00:00:55
La palanca y el polea polipasto que son los que vamos a ver a continuación. 00:00:56
Empezamos con la palanca. La palanca es una máquina simple formada por un punto de apoyo que también se llama fulcro y una barra en la cual vamos a aplicar una fuerza o potencia en un extremo para vencer una resistencia o peso en el contrario. 00:01:01
Aquí tenéis en el dibujo la palanca, tenemos la barra horizontal, tenemos el punto de apoyo o fulcro, en un lado tenemos un peso o resistencia y en el otro aplicamos una fuerza o potencia. 00:01:15
El truco de este mecanismo es que con muy poca fuerza o potencia aquí puedo levantar mucho peso o resistencia en el extremo contrario. 00:01:29
Si el punto de apoyo está en el centro no conseguimos nada, es decir, la potencia que tengo que aplicar en un sitio es la misma que el peso del otro. 00:01:38
Pero si nosotros conseguimos que el punto de apoyo se vaya acercando hacia resistencia, cuanto más lo acerquemos menos fuerza necesitaremos en este lado para levantar mucho más peso o mucho más resistencia en el contrario. 00:01:45
Vamos a ver un ejemplo. Imaginaos que yo tengo que levantar aquí a este hipopótamo que pesa 800 kilos. 00:02:01
Si lo cogiese directamente con mis brazos, la fuerza que tendría que ejercer sería 800 kilos. 00:02:08
Sin embargo, si yo me ayudo de una palanca, puedo colocar la barra aquí, puedo colocar el punto de apoyo lo más cerca posible de la resistencia 00:02:14
y con esta configuración y con estas distancias para levantar 800 kilos en este extremo solamente me hace falta aplicar 80. 00:02:22
Luego aquí vemos el ejemplo de aplicación de una palanca con muy poquita fuerza en un extremo, soy capaz de levantar mucho peso. 00:02:31
¿Cómo lo consigo? Utilizando este mecanismo. 00:02:38
Hay diferentes tipos de palancas y las palancas se van a clasificar en tres tipos dependiendo de donde estén los tres elementos que la componen, 00:02:41
el punto de apoyo, la fuerza aplicada y la resistencia o peso a vencer. 00:02:48
Tenemos palancas de primer grado en las cuales como veis en la imagen el punto de apoyo se encuentra entre la fuerza que aplico y la resistencia o presa que tengo que vencer. Ejemplo de palanca de primer grado, pues ahí tenéis un balancín. El punto de apoyo se encuentra entre la fuerza y la resistencia. 00:02:52
palanca de segundo grado 00:03:11
la resistencia se va a encontrar justamente en el medio 00:03:13
entre el punto de apoyo y la fuerza 00:03:16
tal como veis en la imagen 00:03:17
ejemplo de alguna máquina real 00:03:19
que utilice un mecanismo 00:03:21
con palanca de segundo grado 00:03:23
pues ahí tenéis unas latas 00:03:25
en este caso la resistencia que es la chapa 00:03:27
se encuentra entre el punto de apoyo 00:03:30
que es la botella y la mano 00:03:31
que es donde aplico yo la fuerza 00:03:34
y palanca de tercer grado 00:03:35
sería el caso que nos queda 00:03:38
La fuerza está ante la resistencia y el punto de apoyo, como veis en la imagen. Ejemplo real, pues unas pinzas. Si os fijáis, el punto de apoyo se encuentra en un extremo, la resistencia, la cosa que quiero coger, se encuentra en el otro y la fuerza la estoy aplicando en el medio. 00:03:40
Luego si veis, los tres tipos de palancas son justamente las tres posibles posiciones que pueden tener punto de apoyo, fuerza y resistencia. 00:03:57
Si el punto de apoyo está en el medio es de primer grado, si la resistencia está en el medio es de segundo y si la fuerza está en el medio es de tercero. 00:04:05
Vamos a ver más ejemplos. 00:04:13
Tenéis aquí un balancín. 00:04:15
Esta palanca sería de primer grado, punto de apoyo en el medio, peso o resistencia en el otro y fuerza en el contrario. 00:04:16
Un remo, pues sería una palanca de primer grado, punto de apoyo en el medio, resistencia opuesta a vencer, que es el agua, en el otro y fuerza que aplico en un extremo con mis brazos, en el otro, luego sería palanca de primer grado. 00:04:23
Un cascanueces, pues sería una palanca de segundo grado, fijaros, punto de apoyo en un extremo, fuerza en el contrario y lo que se encuentra ahora en el medio es la resistencia, luego sería palanca de segundo grado. 00:04:39
Una carretilla, palanca de segundo grado, punto de apoyo en un extremo, fuerza en el contrario y lo que se encuentra en medio es la resistencia 00:04:50
Las pinzas, ya las hemos visto antes, es una palanca de tercer grado, punto de apoyo en un extremo, resistencia en el contrario y la fuerza la aplican en el medio 00:05:00
Y por último, otra palanca de tercer grado que sería una pala. Tenemos punto de apoyo en un extremo, resistencia en el contrario y la fuerza en el medio. Luego, sin saberlo, existen una gran cantidad de elementos que son palancas y que utilizamos habitualmente, no lo sabíais, pero ya sabéis cuáles son de primero, cuáles son de segundo y cuáles son de tercer grado. 00:05:12
Bien, el segundo mecanismo de transmisión de movimiento lineal es el polea polipasto. ¿Qué es una polea? Imagino que ya lo conoceréis. Es una rueda que tiene una hendidura por donde se introduce una cuerda o polea tal como veis en esa imagen. 00:05:40
Bien, la polea permite levantar mucho peso con más comodidad, pero en el fondo, tal cual, si solamente utilizamos una, no se reduce la fuerza que necesito para hacerlo, simplemente te remite el movimiento de un sitio a otro y aumenta la comodidad del proceso, pero no estamos reduciendo la fuerza, ¿vale? 00:05:54
Si yo, por ejemplo, quiero levantar a estos niños que pesan 80 kilos y utilizo una única polea, la fuerza que tengo que aplicar va a ser exactamente la misma, 80 kilos. No estoy reduciendo la fuerza, no es un mecanismo como tal, pero sí que me permite hacerlo de una manera mucho más fácil. 00:06:10
Ahora bien, si utilizamos varias poleas unidas entre sí, entonces sí que reducimos la fuerza que se necesita para levantar peso como pasaba con las palancas. 00:06:28
Este tipo de conjunto de varias poleas es lo que se conoce como polipasto, tal como veis en la imagen de la izquierda. 00:06:38
Bien, pues ¿cuánta fuerza reduzco utilizando polipastos? 00:06:46
Pues la fuerza necesaria para levantar el peso siempre se va a reducir a la mitad por cada pareja de poleas que se coloque. 00:06:49
Por eso los polipastos siempre son poleas pares y nunca van a ser poleas impares. De manera que si yo ahora tengo el mismo ejemplo de antes en el cual tengo dos niños que pesan 80 kilos y coloco un polipasto con dos poleas, la fuerza que necesito para levantarlos se reduce por la mitad. 00:06:55
Es decir, ahora mismo no solamente es más fácil recogerlo de los brazos, sino que además reduzco la fuerza que necesito en los dos extremos. 00:07:13
Bien, fijados en este ejemplo que es todavía mucho más grande. 00:07:21
Tenemos un hipopótamo que pesa 800 kilos y ponemos 1, 2, 3, 4, 5, 6, 7 y 8 pares de poleas. 00:07:25
Si divido 800 entre 2, entre 2, entre 2, entre 2, entre 2, entre 2, entre 2 y entre 2, al final resulta que con solo 3,125 kilos de fuerza en este extremo puedo levantar 800. 00:07:37
Bien, en teoría podría poner todas las poleas que quiera hasta que prácticamente la fuerza en este extremo fuese cero. 00:07:51
Pero ¿qué pasa? Que si yo pongo muchas poleas habría mucho más cuerda, mucho más rozamiento de las cuerdas con las poleas, con lo cual al final se quedaría bloqueado. 00:07:58
Con lo cual en la práctica los polipastos no tienen más de 6 u 8 polipastos. ¿Cuáles son los tipos de polipastos más utilizados? Pues polipastos verticales, ahí tenéis uno de 4 colocados en vertical, con lo cual dividimos por 4 la fuerza necesaria. 00:08:06
aquí tenemos un polipasto horizontal 00:08:20
exactamente igual, dividimos por 4 pero colocado 00:08:23
de otra manera y luego tenemos lo que se llaman 00:08:25
polipastos exponenciales que están 00:08:27
puestos así en 00:08:29
cadena, de manera que 00:08:31
en los cuatro tipos siempre 00:08:33
vamos a disminuir 00:08:35
por 2 y por 2 00:08:37
la fuerza que necesito en los tres 00:08:38
para levantar la resistencia 00:08:41
que se encuentra en ambos 00:08:43
bien, pues 00:08:44
resumiendo los mecanismos de transmisión 00:08:47
el movimiento lineal, todos ellos transmiten el movimiento lineal, fuerza y velocidad de un lugar a otro, 00:08:49
todos los mecanismos siempre cambian fuerza, velocidad y movimiento, 00:08:54
pero en este caso lo más importante, lo que más me interesa es que se reduce la fuerza de un lado 00:08:58
para mover mucha resistencia o mucho peso en el otro y existen dos que son los que tienes en la imagen, 00:09:03
el de la izquierda que es la palanca y el de la derecha que es el de polea por el paso. 00:09:10
