Cade_SIMU. Inicial - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 29 de junio de 2023 por Jose Luis B.

19 visualizaciones

Vídeo explicativo sobre el Software CADE_SIMU de simulación de circuitos eléctricos. Subtitulado

Descargar la transcripción

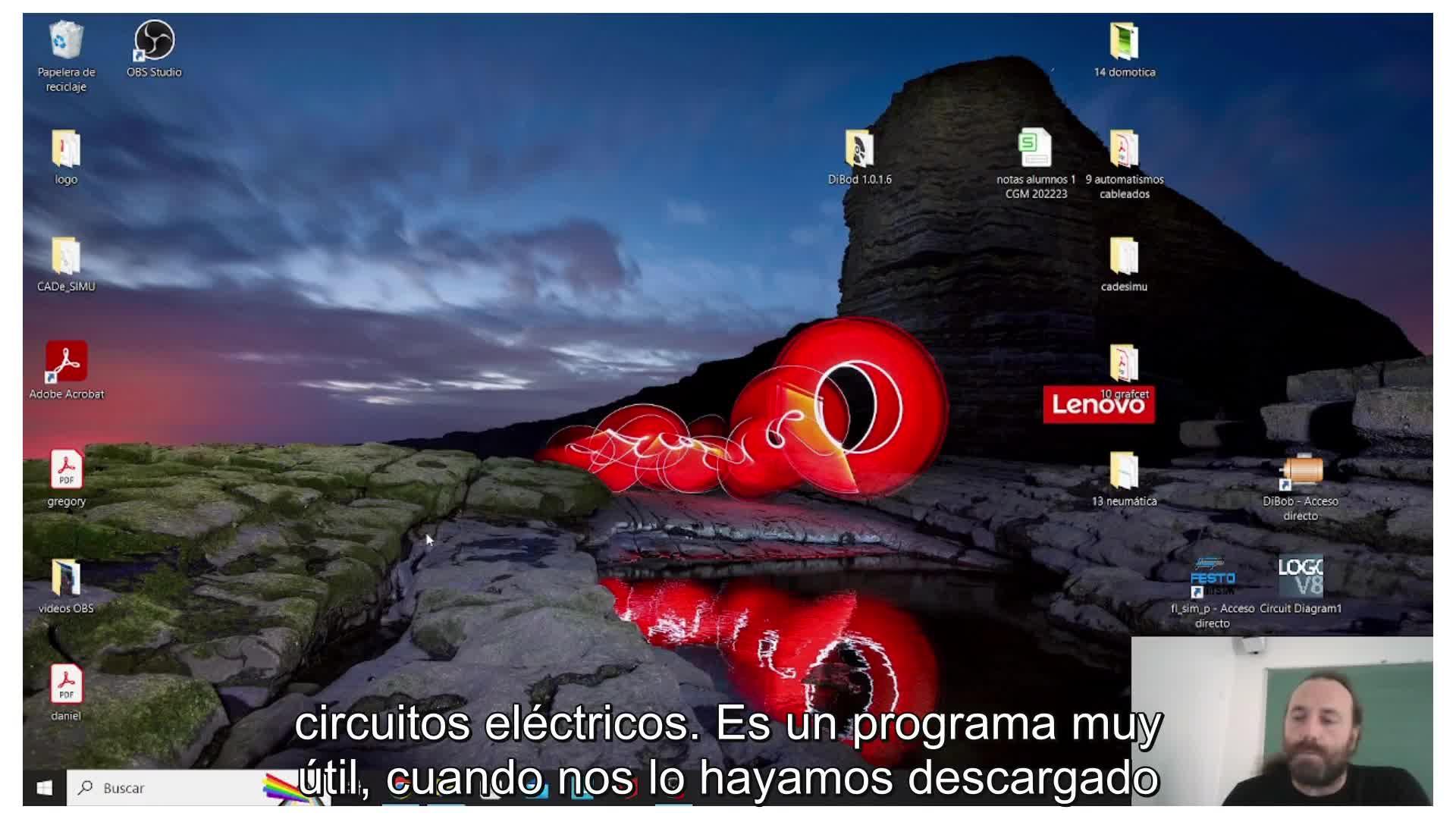

Vamos a comenzar a explicar el funcionamiento del programa KDSIMU 00:00:00
para circuitos eléctricos, simulación de circuitos eléctricos. Es un programa muy útil 00:00:07
y cuando lo hayamos descargado de internet tendremos un fichero comprimido que habrá que descomprimir 00:00:14
y por tanto obtendremos una carpeta en el escritorio o en alguna subcarpeta que tengamos dentro del ordenador 00:00:22
y al darle doble clic aparecerán una serie de ficheros, cogeremos este fichero que es el que se llama aplicación 00:00:30
al ejecutar este fichero nos saldrá una ventana, fijaos que es la versión 4.0 que actualmente es la última 00:00:38
debería tener por lo menos esa, entonces nos va a pedir una clave de acceso 00:00:49
hay una clave de acceso para estudiantes que es la 4962 que la escribimos y damos enter 00:00:56
y nos habilita para poder usarlo con fines no comerciales sino fines educativos 00:01:05
lo primero que vemos es que tenemos como cualquier programa un menú arriba de archivo, editar, dibujar, etc 00:01:12
y tenemos una serie de iconos, nos vamos a mover mucho por los iconos 00:01:22
luego también aparece por defecto un canva punteado, para poderlo ver más de cerca 00:01:28
podemos usar la tecla control y aquí lo veríamos y pasamos ya a dibujar 00:01:38
aquí tenemos un menú principal con un montón de iconos y uno de ellos es este de alimentación 00:01:47
que nos indica las diferentes alimentaciones que podemos disponer, vamos a escoger esta 00:01:58
una alimentación de fase y de neutro, veis que está en color rojo y se puede mover a lo largo de la pantalla 00:02:04
todavía no lo he seleccionado, cuando lo seleccione pondrá de color negro y seguirá estando por si quisiera insertar más 00:02:13
no quiero insertar más, no es necesario, entonces le doy a la tecla escape y ya se elimina 00:02:23
aparece su menú, tenemos también aquí automáticos y disuntores, entonces vamos a colocar un automático 00:02:29
de también fase y neutro, justo debajo, veis que gracias a la rejilla puedo colocarlo perfectamente alineados 00:02:37
no así, sino así y entonces los coloco, le doy a escape y cancelo la selección 00:02:49
al entrar aquí dentro me va a decir el nombre que le pone por defecto que en este caso es F 00:02:57
vamos a llamarle F1 para cambiarle el nombre, si lo quiero no ver y las diferentes bordas de conexión 00:03:05
veis que se automáticamente cambia, después vamos a poner un diferencial, otro elemento de protección 00:03:13
lo colocamos aquí, escape para deseleccionarlo y le llamo con otro nombre F2, es importante los nombres 00:03:22
y luego vamos a colocar un elemento receptor que en este caso vamos a escoger un piloto simplemente 00:03:34
y lo colocaríamos aquí justo debajo de la fase y como va a estar el solo pues también le damos escape 00:03:39
ahora tenemos que cablear estos elementos entre sí, entonces nos vamos a este icono que pone cables y conexiones 00:03:46
y aquí veis que tengo el cable de fase, entonces al apretar sobre él aparece un puntito, este puntito 00:03:52
le tenemos que colocar al final de cada uno de los elementos y pinchando, arrastrando hasta llegar al siguiente 00:04:00
veis el cable de color marrón, cable de fase, hago lo mismo con el cable de dentro, entonces veis aquí azul, azul y azul 00:04:08
aquí tendré que bajar hasta abajo para poder conectarlo correctamente y ya tendríamos nuestro primer circuito 00:04:22
le damos escape porque hemos terminado de colocar cables y ahora vamos a pasar a la simulación 00:04:30
la simulación consiste en dar aquí a este botón de play y entonces veis que esto se queda con un color vivo 00:04:35
y el otro en gris claro, es porque no ha llegado todavía y no hay ninguna conexión eléctrica 00:04:42
entonces al apretar sobre el magneto térmico lo cierro y veis que se queda metido, veis que el cable 00:04:47
aquí ha pasado a un color más vivo, eso es porque la tensión ha llegado y cuando le dé otra vez aquí 00:04:55
veis que la fase y el neutro han llegado a conectar a la bombilla y la bombilla se ha quedado iluminada 00:05:00
pues este es nuestro primer vídeo 00:05:08
