3º ESO - TPR. Resolución de ejercicio PI con LibreCAD - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 15 de enero de 2021 por Juan Ramã‼N G.

256 visualizaciones

Resolución del ejercicio de dibujar la letra PI por coordenadas absolutas usando LibreCAD

Más información Transcripción

Descargar la transcripción

Vamos a resolver el ejercicio evaluable que tenéis en el aula virtual con LibreCAD. 00:00:01
Este ejercicio consiste en repetir, si os acordáis de los apuntes que teníamos de las coordenadas, 00:00:08
al final teníamos un ejercicio que tuvimos que hacer en Navidades, antes de Navidades exactamente. 00:00:17
consistía en dibujarnos estas coordenadas en el cuaderno y sobre ellas poner todos estos puntos. 00:00:24
Y vamos a ir poniendo los puntos en las coordenadas correspondientes y luego los uníamos en orden 00:00:34
y nos salía una figura que era una letra pi, una letra pi como la de matemáticas, la rellenábamos y lo entregábamos. 00:00:39
Pues tenemos que repetirlo, pero ahora lo vamos a repetir con la herramienta digital que estamos aprendiendo 00:00:46
que es LibreCAD. Por lo tanto, lo primero que vamos a hacer es abrir el programa. 00:00:51
Venimos a LibreCAD, lo debemos tener instalado, evidentemente, y ahí tenemos nuestro programa LibreCAD ya arrancado. 00:00:57
Esta X representaba el origen de coordenadas. Como vamos a trabajar sobre el origen de coordenadas, 00:01:05
todas las coordenadas, lo voy a centrar moviendo los deslizadores laterales y me voy a poner los ejes centrados, 00:01:10
el origen centrado bien a partir de aquí voy a empezar a poner las coordenadas que quiero para 00:01:18
mis puntos y voy a unirlas con líneas por lo tanto la herramienta que voy a utilizar es en 00:01:25
este primer icono la herramienta línea entre dos puntos esta herramienta me va a preguntar por el 00:01:30
primer punto y a partir de él va a poner el resto bueno pues le ponemos y aquí podríamos ir poniendo 00:01:36
las coordenadas la primera menos 42 pero si yo lo pongo así no me va a quedar 00:01:42
exacto fijaros que yo aquí abajo a la izquierda lo veis estoy en la coordenada 00:01:47
menos 45 19 25 no me he ido al menos 42 estoy cerca pero no es exactamente el 00:01:51
menos 42 ese punto no es el menos 42 con lo cual si yo lo voy haciendo con la 00:01:58
herramienta de él con la herramienta así voy a ir haciendo el ejercicio pero me 00:02:02
va a salir muy aproximado y mal con lo cual no me vale que quiero hacer quiero 00:02:08
hacer este ejercicio lo quiero hacer exacto por lo tanto que voy a hacer 00:02:13
bueno voy a borrar todo esto que todo esto no me vale para nada vale si yo voy 00:02:18
marcando puntos no haciendo líneas pero esto no vale porque no es exacto y yo 00:02:22
quiero hacerlo exacto que para eso utilizo un programa informático por lo 00:02:27
tanto lo que voy a hacer es en lugar de lanzar el comando por este icono lo voy 00:02:31
a lanzar desde la línea de comandos utilizando el comando línea con acento al poner línea con 00:02:36

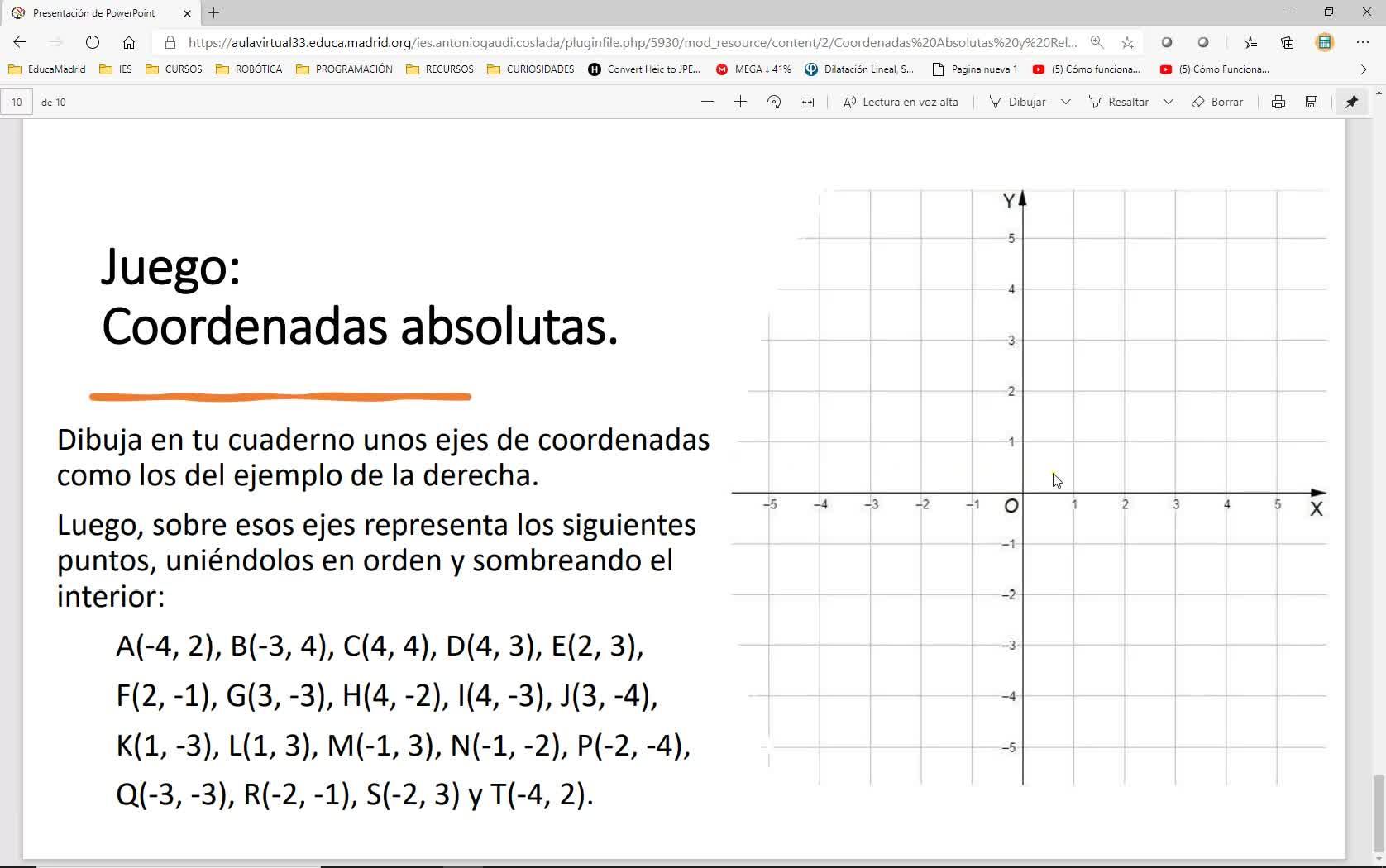

acento ya me está preguntando por el primer punto bueno voy a irme a la transparencia os la voy a 00:02:43
enseñar la voy a poner aquí debajo aquí están los puntos todas las coordenadas y voy a empezar 00:02:49
a copiarlas qué ocurre que cada punto blanco que tengo aquí dibujado es una marca de un centímetro 00:02:55
y todas las medidas las tengo que meter en milímetros por lo tanto si yo me quiero ir 00:03:03
cuatro puntos hacia la izquierda tengo que irme 40 milímetros hacia la izquierda eso qué quiere 00:03:07
decir que todas estas coordenadas las voy a tener que multiplicar por 10 para que cuando yo le ponga 00:03:15
menos 40 20 yo vea el punto en la cuarta marca hacia la izquierda y en la segunda marca hacia 00:03:20
arriba vale entonces simplemente tengo que multiplicar por 10 todas estas 00:03:28
medidas ya que aquí estoy metiendo las medidas en milímetros y los puntos 00:03:33
marcan centímetros vale pues cuál sería el primer punto entonces el menos 4 que 00:03:37
es menos 42 que serían 20 ya está puesto el punto si ahora me voy 00:03:43
aquí encima fijaros que ya me está marcando el segundo punto de la línea 00:03:50
desde ese que es el menos 1 menos 2 menos 3 menos 4 1 y 2 menos 4 2 o menos 40 20 puesto que lo hemos 00:03:53
puesto en milímetros vale pues vamos a seguir poniendo puntos siguiente punto menos 30 coma 00:04:00
40 y ya me ha puesto el segundo punto si os fijáis el segundo punto me ha hecho una línea entre el 00:04:07
primero y el segundo porque estoy utilizando el comando línea bueno pues voy a seguir haciendo 00:04:15
puntos hasta que termine y a ver qué sale. El siguiente punto que es el C sería el 40,40. 00:04:21
El siguiente es el 40,30. El siguiente es el 20,30. Bueno y voy a seguir poniéndolos todos. 00:04:28
20, menos 10, 30, menos 30, 40, menos 20, 40, menos 30. 00:04:38
Fijaros que voy multiplicando simplemente las coordenadas por 10. Estoy en el punto J, que es el 30, menos 40. 00:05:02
10, menos 30, 10,30, menos 10,30, ya vamos por el n, menos 10, menos 20, menos 20, menos 40, 00:05:12
menos 30, menos 30, menos 20, menos 10, menos 20, 30 y ya el último menos 40, 20. 00:05:39
Y ahí tendríamos el ejercicio terminado. 00:06:06
este ejercicio nos hace una letra pi fijaros que dándole a escape 00:06:09
ya me desaparece la relación con el último punto y terminamos el comando 00:06:15
línea y si le damos aquí ya la flechita pues estamos en el modo selección vale 00:06:19
con lo cual ya no nos marca la cruz amarilla y ya estaría terminado el 00:06:25
ejercicio que tenemos que hacer ahora tenemos que guardarlo en nuestro disco 00:06:29
duro dándole a exportar para guardarlo como una imagen le ponemos el nombre 00:06:32
nombre pi por ejemplo, como ya tengo un archivo que se llama así, pues me pregunta si quiero 00:06:41
reemplazarlo, si no simplemente lo hubiera guardado, le digo que sí que lo reemplace, le doy ok a los 00:06:49
valores por defecto y ya estaría exportado. Fijaros que aquí en mi línea de comandos ya me aparece 00:06:55
que está exportado a este directorio. Entonces ahora ya ese ejercicio que está exportado en 00:07:02
ese directorio, lo vamos a poder subir al aula virtual y entregar. 00:07:10
Eso es lo que quiero que hagáis, que cojáis ese ejercicio y lo subáis. 00:07:16
También quiero que me subáis en el ejercicio esto, un pantallazo con la línea de comandos, 00:07:20
con lo cual quiero que me subáis dos imágenes, una la que hayáis exportado con el programa 00:07:27
con el ejercicio terminado y otra toda la línea de comandos con todos los comandos 00:07:34
que hayáis ejecutado, puesto que quiero que lo hagáis con líneas de comandos, con lo cual 00:07:40
tiene que empezar por línea y luego todos los puntos y al final la exportación 00:07:44
al archivo. ¿De acuerdo? Y ese sería el ejercicio terminado. 00:07:48
Esos dos archivos los subís al aula virtual y ya estaría. Bueno, pues nada más. 00:07:52
Eso es todo lo que tenéis que hacer. 00:07:56
