Hola, en este tutorial vamos a ver cómo podemos cortar los tubos que estábamos trabajando para hacer los desarrollos, pero esta vez por un plano. 00:00:00

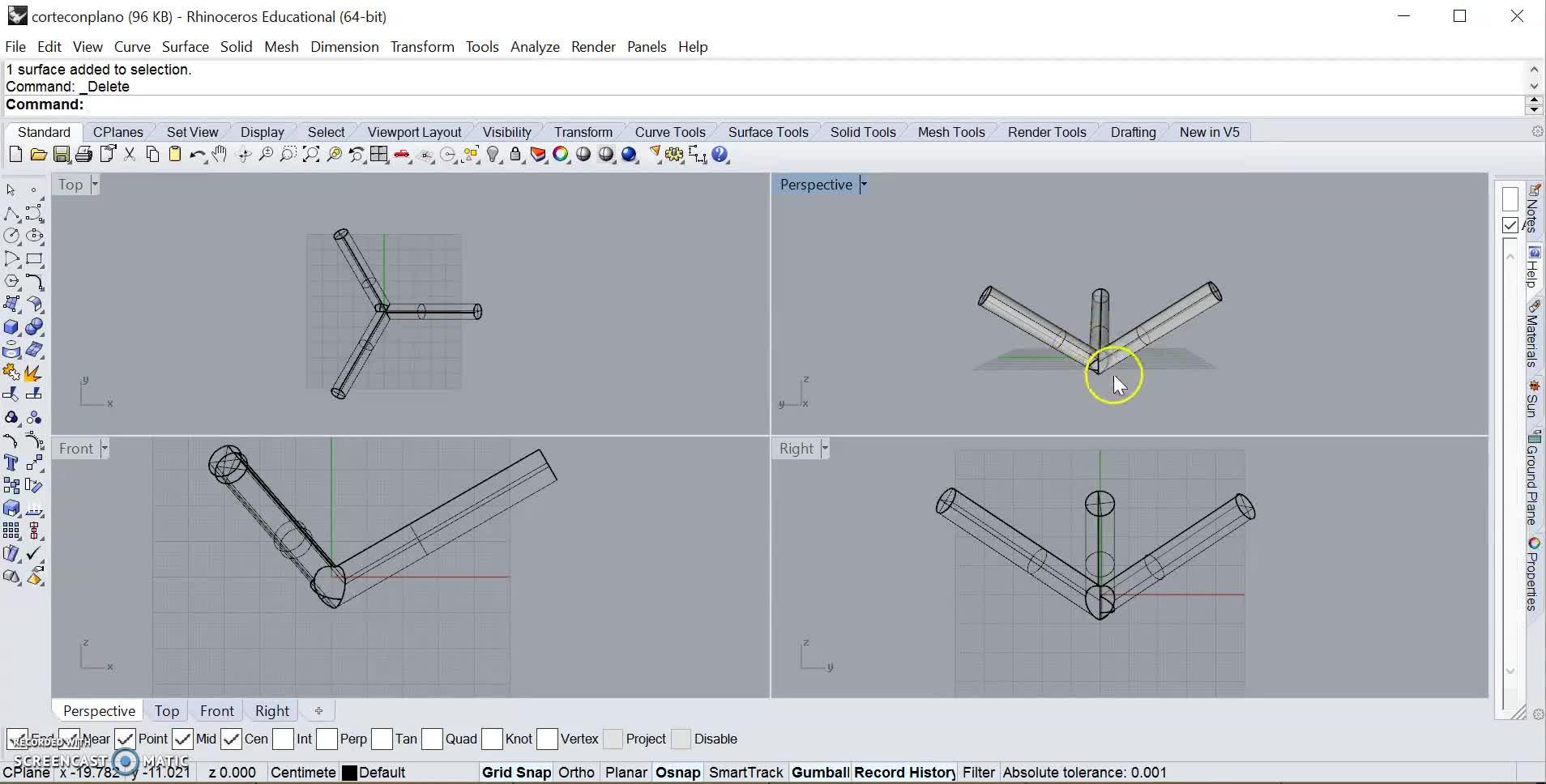

Vamos a suponer que tenemos estos tres tubos que se interseccionan, como veis, en una inclinación a 60 con el suelo, en una distribución polar circular que hemos explicado en otro tutorial. 00:00:11
como llegar hasta aquí y hacer esta intersección correctamente 00:00:28
y queremos ahora poner una mesa, esto es una pata de mesa 00:00:35
y queremos hacer un corte horizontal en estos tres tubos. 00:00:39
Entonces eso es una superficie, es un plano lo que queremos utilizar 00:00:45
que está aquí lo primero en las superficies. 00:00:50
Podríamos generar un plano y luego volver a trimar, a recortar 00:00:53
la intersección o podemos utilizar un plano de corte que se llama, que está especialmente pensado 00:00:58
para esta situación, por ejemplo, que me pregunta qué objetos quiero cortar con mi plano de corte 00:01:07
y selecciono mi objeto y entonces le digo que quiero, hemos dicho que queremos hacer una mesa 00:01:14
con lo cual necesitamos una horizontal. Los planos de corte siempre son perpendiculares a una de las 00:01:23
tres vistas ortogonales, lo mismo que pasaba con la herramienta rotación. 00:01:30
Así que si yo elijo esta altura, por ejemplo, me aparece a esa altura un plano de corte 00:01:34
horizontal perpendicular a la vista en la que he dibujado y la herramienta se queda 00:01:45
abierta por si quieres hacer sucesivos planos de corte, puedes hacer muchos más. 00:01:53
Cuando no quieras hacer más, como es este caso, que solo queremos hacer uno, presionas Enter y el plano queda aquí, fabricado. 00:01:58
¿De acuerdo? Ahora pasarías a trimar. Como hemos trimado o recortado la superficie anteriormente. 00:02:06
¿Cuál es la superficie de corte? Es esta y que queremos que se trime y en este caso es esto. 00:02:14
Le damos a Enter y así es como podemos tener un corte con un plano. 00:02:22
Si no hubiésemos elegido plano de corte y quisiésemos generar un plano porque no es perpendicular a una de las tres vistas, 00:02:35
la posición en la que está o porque queremos generar el plano de manera diferente, 00:02:44
Siempre podemos elegir para dibujar planos estas formas de hacerlo. 00:02:49
De esquina a esquina, dando tres puntos, o que sea un vertical, dándole un punto de entrada. 00:02:57
Tener varios puntos preseleccionados en la pantalla. 00:03:03
Vamos a hacer, por ejemplo, uno de esquina a esquina. 00:03:06
Si yo hago un plano de esquina a esquina, dependiendo de donde me coloque, 00:03:09
tengo más o menos control sobre lo que estoy haciendo. 00:03:14
Si trato de trabajar en la ventana tridimensional perspectiva es más difícil que me dé cuenta de dónde estoy colocando un punto. 00:03:17
Vamos a suponer que vamos a poner un punto aquí y enseguida está saliéndome en este, según en qué ventana me coloque, perpendicular a esa ventana del plano. 00:03:28
Que no quiero que sea perpendicular porque en realidad no me conviene. 00:03:37
Puedo poner el plano donde quiera, este sería un plano vertical, por ejemplo, y siempre puedo luego recolocarlo, ampliarlo, girarlo, y entonces una vez que esté donde yo quiero hacer el corte, pues trimar. 00:03:46
Y el trimado funciona exactamente igual, se entra en la herramienta trimar, se dice que quieres que sea del corte, que quieres que desaparezca y funciona exactamente igual. 00:04:19
Este es el final de los tutoriales que hemos hecho sobre cómo recortar, orientar, intersectar tubos entre sí y ahora con planos. 00:04:41
