Tutorial de iniciación a Grasshopper

Más información Transcripción

Descargar la transcripción

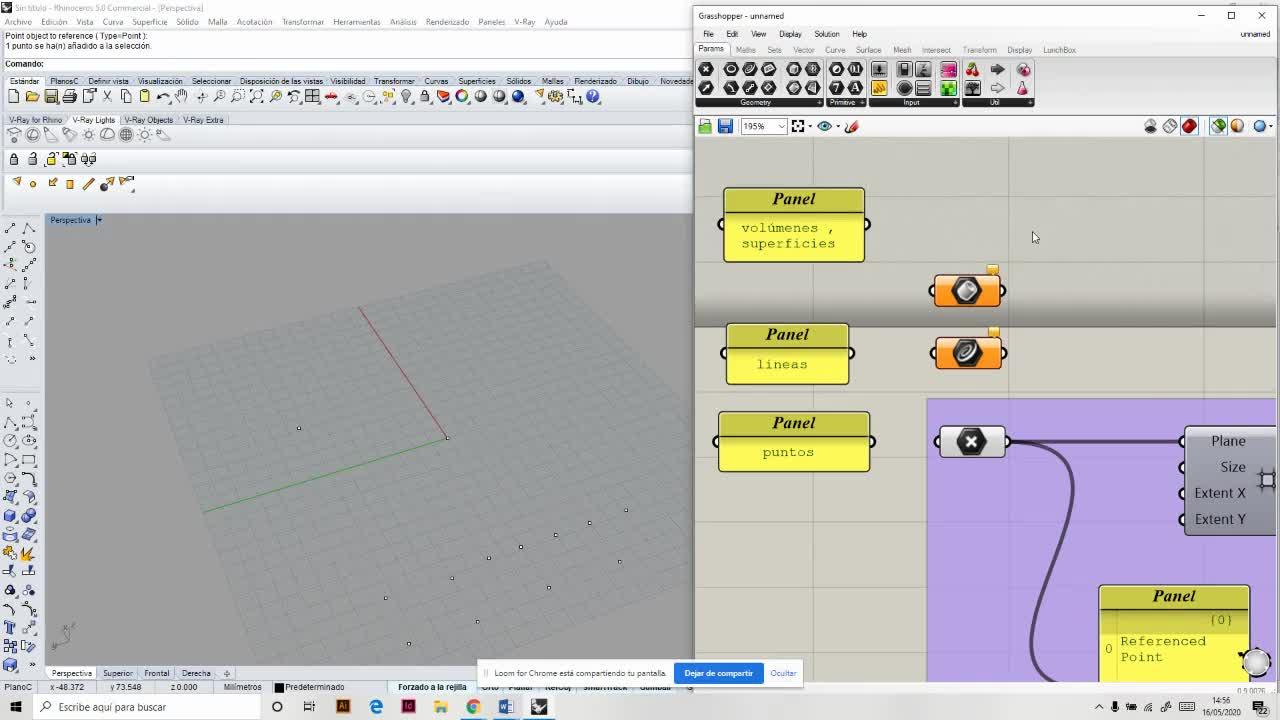

Bueno, esta es una pequeña introducción al Grass Hooper. 00:00:00
Comentaros que este programa funciona a través de cajitas, cada cajita tiene su input y su output, se conectan a través de cables. 00:00:08
Tenemos que arrastrar, mantener pulsado el ratón para conectar desde el output hasta el input de la otra cajita 00:00:15
y bueno, se ponen de diferentes colores. 00:00:27
Cuando se ponen de un color rojo quiere decir que los datos que le llegan no son los correctos y te lo explican en estos bocadillos. 00:00:33
Cuando no tiene nada conectado o los datos que le llegan no tienen nada, se vuelven de color naranja 00:00:40
y cuando tiene datos se pone de color gris clarito. 00:00:49
Bien, cuando por ejemplo aquí lo que hemos hecho ha sido, no hemos conectado nada porque lo que hemos hecho ha sido pasar objetos de Rhino a Grass Hooper. 00:00:57
Para que veáis como lo hemos hecho, vamos a vaciar esta cajita en botón derecho Clear Values y damos otra vez botón derecho Set One Point. 00:01:11
Entonces seleccionamos este punto. 00:01:25
Carga y ya vuelve a su estado anterior que es gris clarito. 00:01:27
Vale, cuando tenemos hecho, por ejemplo, tenemos hecho esto y aquí queremos solamente visualizar este punto. 00:01:34
Pero tenemos todo esto y tenemos pues todo esto y no queremos verlo. 00:01:45
Pues pulsamos botón derecho en Preview, Off. 00:01:51
Y nos sale. 00:01:57
Nos sale esto y aquí también, Preview, Off. 00:01:57
Y ya nos sale solamente este punto. 00:02:01
Esto sirve para limpiar un poco las geometrías y que no se vean todos los datos. 00:02:04
Y no es que, o sea, el programa sigue leyéndolo, pero no lo muestra. 00:02:08
Es diferente a Enable, que se vuelve como transparente. 00:02:18
Y como veis, como os estaba comentando, claro. 00:02:23
Al no llegar. 00:02:26
A no tenerle ningún tipo de dato, pues las cajas de estas se vuelven naranja. 00:02:27
Porque no le llega nada de datos. 00:02:33
No se vuelven rojas ni nada porque no está, no. 00:02:36
Sino que no tiene nada para funcionar. 00:02:39
Y aquí se ve en el panel este, se ve que no hay ningún dato. 00:02:42
Bien. 00:02:46
Esto simplemente pues se pulsa botón derecho sobre el icono este. 00:02:48
Sobre el icono del centro, no sobre el input. 00:02:54
Bien. 00:02:56
Bien. 00:02:56
Bien. 00:02:56
Bien. 00:02:56
Bien. 00:02:57
Bien. 00:02:57
Bien. 00:02:57
Bien. 00:02:57
Bien. 00:02:57
Bien. 00:02:57
Bien. 00:02:57
Bien. 00:02:57
Bien. 00:02:57
Bien. 00:02:58
Bien. 00:02:58
Bien. 00:02:58
Bien. 00:02:59
Bien. 00:02:59
Bien. 00:02:59
Bien. 00:02:59
Bien. 00:02:59
Sobre el icono. 00:02:59
Y en Enable. 00:03:01
Y ya te vuelven, te vuelven los datos. 00:03:02
Los cables pueden tener diferentes formas. 00:03:04
Aquí vemos que es un solo cable. 00:03:07
Y que solamente tiene un tipo de dato. 00:03:09
Aquí por el contrario vemos que son unas líneas discontinuas. 00:03:13
Y esto quiere decir que son muchos datos. 00:03:17
Y que además están divididos en varias listas. 00:03:20
Las listas de datos se organizan de esta forma. 00:03:23
Pero con la herramienta de Flatten lo que hacemos es crear una sola lista con muchos datos. 00:03:26
Entonces el cable se vuelve doble. 00:03:36
Aquí tendremos 5 listas de como 6 datos. 00:03:40
Y aquí tenemos una sola lista de 36 datos. 00:03:49
Y eso es lo de los cables. 00:03:56
Bueno, para meter parámetros dentro de una geometría, por ejemplo tenemos aquí un polígono. 00:04:02
Pues usamos los Number Slider. 00:04:12
Los Number Slider se encuentran en el menú de Input, aquí, y te sale por defecto de 0 a 1. 00:04:15
Pero todos los Number Slider se pueden escribir con doble clic en el Grasshooper y colocamos o múltiplos de 10, o múltiplos de 100, o múltiplos de 1000. 00:04:26
Entonces podemos hacer esto que va desde 1000 a 0. 00:04:40
Todos los números que hay. 00:04:47
Pero podemos hacerlo más pequeño, podemos restringirlo a 10. 00:04:50
Y podemos escribir decimales. 00:04:56
10.0 00:04:59
Por ejemplo, .000 con dos decimales. 00:05:01
Desde 10 a 0, pues todos los decimales que hay. 00:05:07
Comentaros también que se pueden conectar varios cables a la vez. 00:05:11
Por ejemplo aquí, pues vamos a hacer varios de estos. 00:05:14
Para copiar, Alt y arrastramos. 00:05:22
Como... 00:05:25
En Photoshop, me parece. 00:05:26
Seleccionamos todos estos y conectamos aquí. 00:05:30
Entonces, para juntar varios, pulsamos. 00:05:32
Mantenemos pulsado y el botón para arrastrar aquí el cable. 00:05:38
Y a la vez pulsamos mayúscula y conectamos aquí. 00:05:43
Y aquí igual repetimos la operación y conectamos varios de estos. 00:05:49
Si no pulsamos mayús y conectamos solamente uno, nos va a conectar. 00:05:53
A solamente uno, nos va a borrar los demás. 00:05:56
Entonces, tenemos que mantener pulsado mayús. 00:06:00
Y os sale un icono como de una flecha con más. 00:06:05
Comentando con lo que estábamos hablando antes de los puntos. 00:06:11
Podemos conectar, podemos cargar. 00:06:16
Por ejemplo aquí, antes hemos cargado un solo punto. 00:06:20
Y aquí, pues podemos cargar varios puntos. 00:06:23
Entonces, aquí yo ya me he hecho una serie de puntos. 00:06:26
Pues conectamos todos estos. 00:06:30
Y vale, a ver. 00:06:34
Clear values. 00:06:38
Le decimos, set multiple points. 00:06:44
Y nos empieza a conectar varios puntos a la vez. 00:06:47
En ese orden. 00:06:51
Y ya tenemos pues varios puntos conectados. 00:06:54
Y ya tenemos pues varios puntos conectados. 00:06:55
Y ya tenemos pues varios puntos conectados. 00:06:56
Aquí veis que el cable se vuelve doble. 00:06:56
Porque tiene varios datos, ¿no? 00:06:59
No solamente uno, como antes. 00:07:01
Y con esto, pues finalizaríamos un poco la introducción al Grasshooper. 00:07:03
Y bueno, espero que os haya sido de utilidad. 00:07:08
Y bueno, pues un saludo. 00:07:12
Que os vaya bien. 00:07:13
