unroll parte 2 de grasshopper lámpara - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 20 de febrero de 2024 por Altamira S.

26 visualizaciones

tutorial que documenta la definición del unroll

Más información Transcripción

Descargar la transcripción

Vamos con la segunda parte del tutorial para saber cómo utilizar los archivos de Grasshopper 00:00:00
para generar una lámpara diferente a partir de la que viene conectada por ellos. 00:00:08
Y vamos a hacerlo viendo dónde estábamos exactamente, pero esta vez vamos a cargar la siguiente definición. 00:00:13
Hemos generado, ¿os acordáis? Nuestras geometrías y ahora abrimos la definición de Grasshopper, que es esta, unroll fun remade 3. 00:00:23
Y cuando se abra, desaparece todo lo que iba con el archivo de Grasshopper anterior. 00:00:48

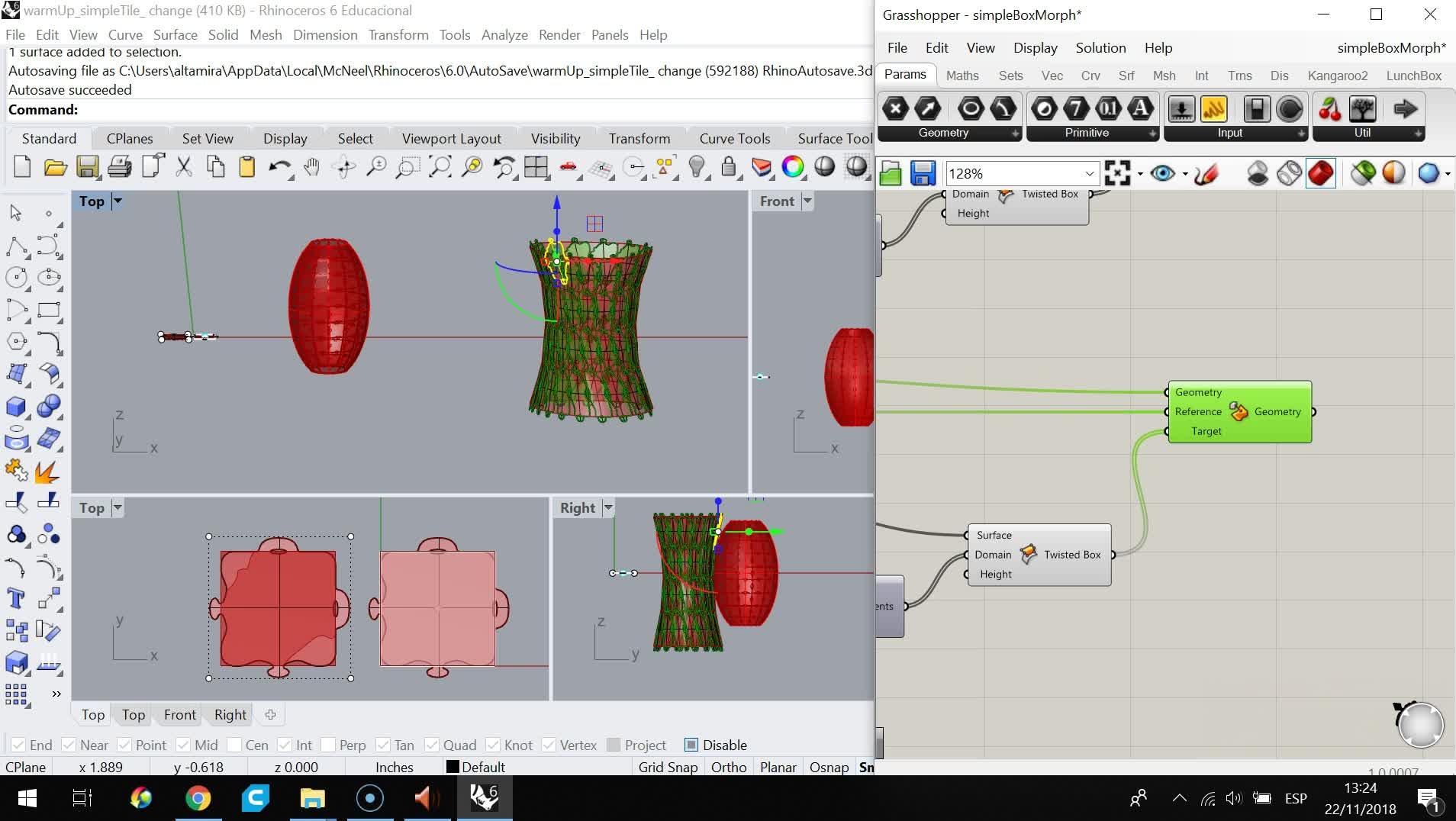

Sigo teniendo la geometría que existía en Rhino, la que yo había editado aquí, la que se había generado en Rhino aquí, ¿la veis? 00:01:07
pero ahora tengo estas otras dos definiciones 00:01:16
vamos a echarle un vistazo a esto 00:01:19
estas dos definiciones 00:01:21
en realidad solo necesitáis una de ellas 00:01:23
la de arriba 00:01:26
es la que hemos 00:01:27
heredado de 00:01:31
Florian Frank 00:01:33
y es antigua 00:01:35
y bueno 00:01:36
nosotros 00:01:40
la hemos simplificado 00:01:42
usando el lunchbox 00:01:43
Veis que está aquí conectado y encontrando unos módulos que hacían algo que él había programado de manera opaca. 00:01:45
¿Veis? Esto es un módulo programado por un programador de manera opaca. 00:01:53
Y si no te dejan abrirlo, puede estar protegido por contraseña o puede estar... 00:01:59
Nosotros entonces hemos rehecho lo mismo que hacía él aquí en esta otra. 00:02:06
¿Veis que se pone rojo este módulo? 00:02:11
En el vídeo anterior no os he explicado cómo funciona Grasshopper casi 00:02:13
Lo he dado por hecho y creo que igual deberíais ver un vídeo introductorio 00:02:16
Que hay muchos colgados para poder saber cómo se conectan y se desconectan las cosas y cómo se mueven 00:02:22
Nosotros tenemos esta otra definición que es la que vamos a usar 00:02:27
Este botón derecho dice 00:02:32
Te pones encima y te dice es una geometría, está conectado a una geometría 00:02:35
y contiene una colección de geometrías genéricas. 00:02:41
En este caso, como estaba conectado a todas las geometrías conectadas 00:02:45
aquí encima de esta lámpara en el otro horóscopo, 00:02:51
pero yo no me he traído esa geometría aquí, lo que me he traído es esta otra, 00:02:56
que sí la he generado, así que tengo que reconectar. 00:03:00
Estas son las geometrías que tengo que poner aquí. 00:03:03
Como se pone en botón derecho, múltiples geometrías, 00:03:06
y se pone a calcular esa nueva definición que genera con estas múltiples geometrías. 00:03:09
Y esto deja de estar rojo, porque os dais cuenta que antes estaba rojo porque no estaba conectado. 00:03:16
Ahora está conectado. 00:03:21
Todas estas geometrías, por este proceso matemático, 00:03:23
van a generar, aquí están generando, de hecho, esta es la previsualización, 00:03:32
Vamos un momento a quitar de un medio todo lo que no es lo que estamos haciendo. 00:03:39
Ahora solo tenemos estas geometrías conectadas y eso que están generando ahí. 00:03:49
Y están saliendo todas unas encima de otras. 00:03:55
Y sin números. ¿Por qué? Porque le he dado aquí. 00:04:03
está previsualizando lo que hace este 00:04:06
este módulo las tira al suelo 00:04:07
por decirlo de alguna forma 00:04:10
calcula todas esas 00:04:13
y las deja aquí 00:04:15
este módulo las mueve 00:04:18
mirad, move se llama 00:04:20
cuánto y en qué eje 00:04:22
está aquí puesto 00:04:25
¿vale? para los que tengáis interés 00:04:26
y las coloca en ese eje 00:04:29
este calcula su centro 00:04:32
para colocarles un texto, este es el texto 00:04:35
¿veis? las numera 00:04:38
con lo cual si lo mismo que hemos hecho antes de darle bake 00:04:41
al final del proceso 00:04:45
le damos un bake al final de este proceso 00:04:50
aquí generamos los números 00:04:53
aquí generamos las geometrías 00:04:56
bake 00:05:05
y así es como tengo 00:05:08
en Rhino 00:05:11
un archivo 00:05:16
Que me sirve para corte láser 00:05:25
¿Qué me puede pasar? 00:05:26
Pues que como he cambiado las geometrías 00:05:27
Esto no me gusta 00:05:30
Me voy a cargar 00:05:31
Voy a hacer control Z 00:05:34
Para que desaparezcan esos números 00:05:40
Y voy a intentar 00:05:44
Que esos números sean como yo los necesito 00:05:46
Es decir 00:05:49
Más pequeños 00:05:49
para que me quepan 00:05:54
así que aquí 00:05:57
en el 00:05:59
en el tamaño 00:06:01
en este slider 00:06:04
que va 0 a 10 00:06:07
y es muy grande 00:06:09
o sea que vamos a tener que alterarlo 00:06:10
así sería 0 00:06:12
y el siguiente es 1 00:06:13
de 0 a 10 00:06:14
pero con 00:06:20
con coma flotante 00:06:21
Con coma flotante 00:06:24
A ver 00:06:28
Ahí está 00:06:29
Con dos copas 00:06:31
Y entonces podremos poner 00:06:32
Un 0.45 00:06:36
A ver 00:06:40
Los hemos hecho más pequeños 00:06:44
Sí 00:06:46
Vamos a ver si ahora le damos un bake 00:06:47
a esta geometría 00:06:50
bake 00:06:54
en el default 00:06:57
y a estos números 00:07:00
se siguen saliendo 00:07:02
¿los veis? 00:07:11
los tenemos que hacer todavía más chiquitines 00:07:15
a ver 00:07:18
15, ahí está 00:07:30
ahí están dentro 00:07:32
¿estáis de acuerdo conmigo? 00:07:34
igual son muy chiquitines para corte láser 00:07:37
pero en realidad a nosotros no nos importa 00:07:39
demasiado para 00:07:41
que el grabado 00:07:42
podamos encontrarlo 00:07:44
Vale, pues así es como funciona. 00:07:46
Aquí le das un bake una vez que estás contento con el tamaño de tus bakes, default, ok, 00:07:49
y ahora tienes en Rhino el texto y la superficie. 00:08:02
corte láser que te tienes que llevar? La curva, obviamente, y no la superficie. Pero 00:08:09
sabemos sacar curvas de las superficies, ¿no? Bueno, pues hasta aquí nos queda hoy el tutorial 00:08:16
de cómo conseguir que este archivo se ajuste a nuestras necesidades y manipularlo un poquito 00:08:28
para poder usar RAS Hopper y entender cómo funciona el diseño generativo. 00:08:34
Espero que os guste y por supuesto si tenéis dudas lo vemos todo en clase. 00:08:40
