En este vídeo descubrimos el funcionamiento de un espectrómetro de masas, un dispositivo que nos permite separar las partículas cargadas en función de su relación carga/masa.

Más información Transcripción

Descargar la transcripción

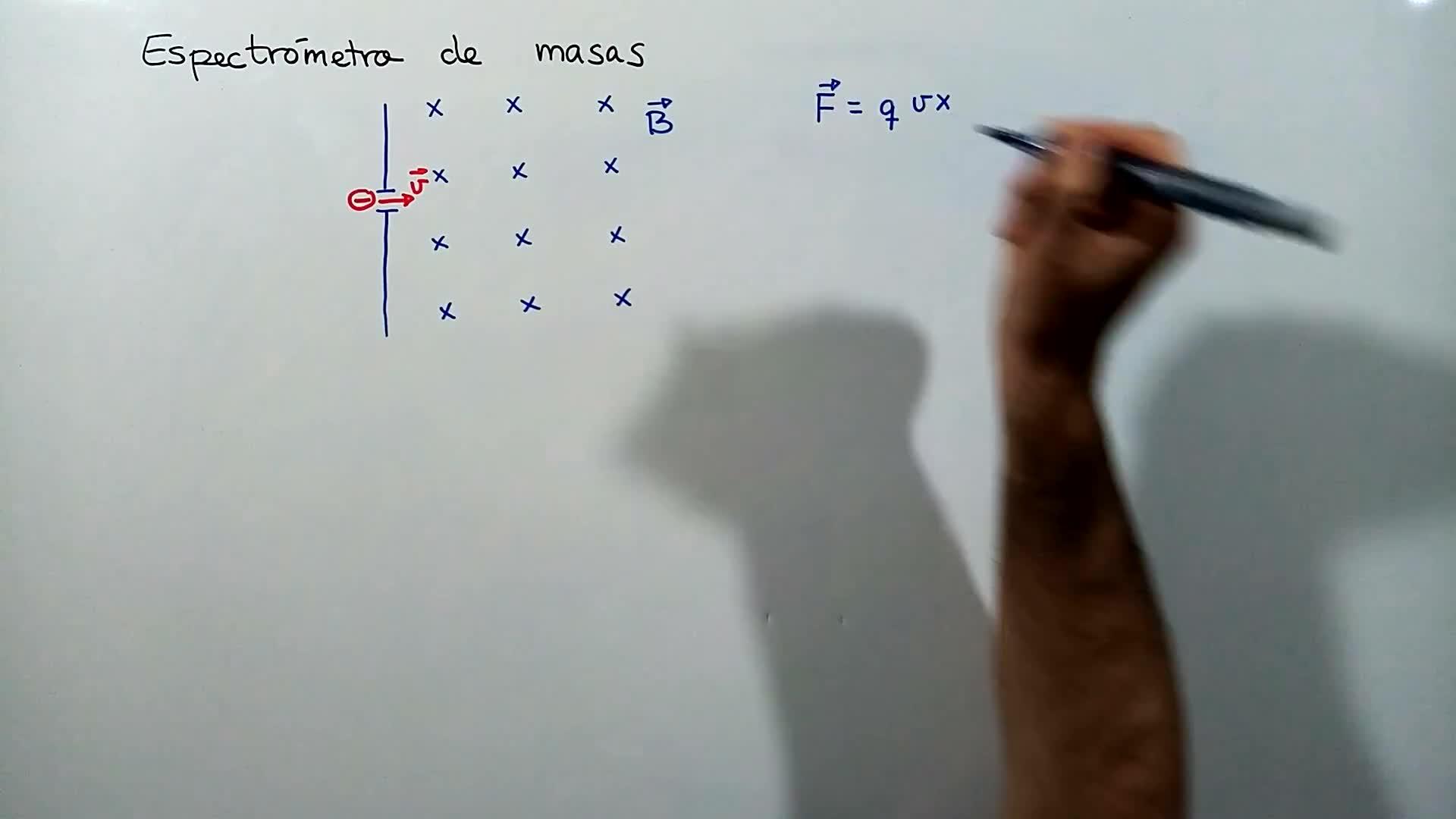

en este vídeo vamos a describir el funcionamiento de un dispositivo que se 00:00:04
conoce como espectrómetro de masas este dispositivo contiene 00:00:08
una apertura por la cual haremos pasar una partícula y a la derecha de esta 00:00:14
apertura colocamos un campo magnético que en este caso lo voy a poner hacia 00:00:22
adentro este es nuestro campo magnético que hay en esta región de la derecha 00:00:28
nosotros cogemos una partícula que por ejemplo va a tener carga negativa y la 00:00:36
hacemos pasar por esta apertura con una cierta velocidad 00:00:46
en este caso gracias a la ley de lorenz nosotros sabemos que va a sentir una 00:00:51
velocidad que viene dada por la carga el producto 00:00:57
una velocidad no una fuerza magnética que viene dada por la carga producto 00:01:02
vectorial de la velocidad por el campo. Pues bien, si hacemos el producto vectorial de la 00:01:06
velocidad y el campo observamos que la velocidad de la derecha del campo hacia adentro nos sale 00:01:13
una fuerza hacia arriba pero como la carga es negativa nos sale una fuerza resultante hacia 00:01:17
abajo. La fuerza que va a sentir esta partícula es entonces hacia acá. Pues bien, esa fuerza sabemos 00:01:22
que se traduce en una aceleración, es decir, en un cambio de la velocidad. Al cabo de un rato esta 00:01:32
partícula va a estar aquí con una velocidad como ésta y en ese caso si 00:01:37
hacemos ahora la regla de la mano derecha 00:01:44
observaremos que de aquí hacia el campo no sale una fuerza hacia allá pero como 00:01:47
es negativa al revés veremos una fuerza hacia acá que nos va a traducir de nuevo 00:01:52
en un cambio de la velocidad y ahora la partícula va a estar aquí con una 00:02:00
velocidad como ésta y si ahora llevamos la velocidad hacia el campo no puedo 00:02:06
hacerlo bien pero si nos sale hacia la derecha pero como es negativa hacia la 00:02:12
izquierda ya estamos observando que la fuerza es todo el rato perpendicular a 00:02:16
la velocidad esto es característico de los movimientos circulares uniformes 00:02:25
entonces vemos que esta carga dentro de este campo magnético va a describir un 00:02:30
movimiento que es un movimiento circular uniforme y va a tener por lo tanto un 00:02:35
radio de giro si la partícula fuese positiva haría también un círculo pero 00:02:42
hacia arriba veamos si podemos determinar este radio 00:02:48
para determinar este radio vamos a aplicar la ley fundamental de la 00:02:52
dinámica que nos dice que la fuerza resultante que actúa sobre un cuerpo es 00:02:56
es la masa por la aceleración. ¿Qué fuerza está actuando sobre este cuerpo? Únicamente la fuerza 00:03:01
magnética y ya hemos visto que efectivamente se transforma toda en aceleración centrípeta, 00:03:08
es decir, aceleración que va hacia el centro del giro. Entonces el módulo de esta fuerza que será 00:03:14
el valor absoluto de la carga por el módulo de la velocidad por el campo magnético y por el seno 00:03:22
de 90 grados porque la velocidad y el campo son perpendiculares, el seno de 90 es 1 así 00:03:30
que ya no lo escribo, me lo voy a escribir por el seno de 90 grados que es 1 y esto tiene 00:03:34
que ser igual a la masa por la aceleración centrípeta que es la velocidad al cuadrado 00:03:43
entre el radio de curvatura. Observamos que tenemos una velocidad repetida pero que podemos 00:03:51
despejar el radio y encontrar que es masa por velocidad entre el valor absoluto de la 00:03:58
carga y el campo. Este sería el radio que describiría esta partícula dentro de nuestro 00:04:11
campo magnético. Podemos observar que depende tanto de la masa como de la carga de la partícula. 00:04:21
si nosotros conocemos uno de estos dos valores podemos determinar el otro 00:04:27
pero si no conocemos ninguno de ellos aún así este experimento nos sirve para determinar 00:04:31
la relación entre la masa y la carga de las partículas 00:04:37
por ejemplo si hacemos la masa del electrón dividido entre el valor absoluto de la carga del electrón 00:04:40
observaremos que es 5,686 por 10 elevado a menos 12 kilogramos entre coulomb 00:04:49
si hacemos ahora la masa del protón 00:05:02
hacemos el mismo experimento con un protón 00:05:06
simplemente observaremos que sube hacia arriba 00:05:07
pero el radio cambiará 00:05:09
porque ahora el valor absoluto de la carga del protón 00:05:12
que es el mismo que el valor absoluto de la carga del electrón 00:05:15
porque solo se diferencian en el signo 00:05:17
tendremos esta relación de aquí que es 1,044 por 10 elevado a menos 8 kilogramos por coulomb 00:05:19
si ahora hacemos el cociente entre estas dos observaremos que el protón es bastante más pesado que el electrón 00:05:31
concretamente 1836 veces más pesado 00:05:42
Y para esto sirve, por ejemplo, para otras cosas también, un espectrómetro de masas. 00:05:47
Podemos después relacionar esto con otros parámetros del movimiento circular. 00:05:54
Por ejemplo, podríamos encontrar la velocidad angular de esta partícula, que sería la velocidad dividida entre el radio. 00:05:58
podríamos encontrar el periodo de rotación de esta partícula 00:06:08
que será 2pi dividido entre la velocidad angular 00:06:15
podríamos encontrar la velocidad necesaria para encontrar un cierto radio 00:06:20
y muchas otras relaciones entre todas estas magnitudes 00:06:24
y este es el funcionamiento del espectrómetro de masas 00:06:29
