Instalaciones en las viviendas. Aire acondicionado - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

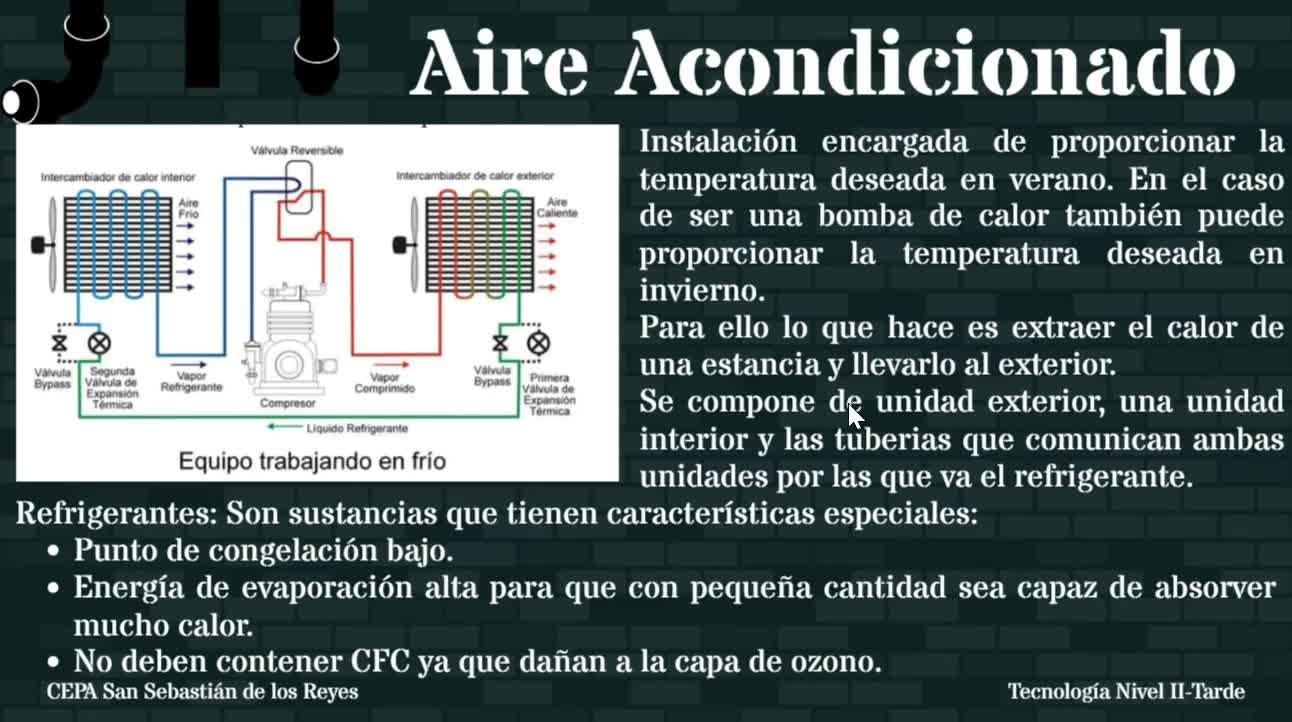

Y ahora vamos a ver la instalación de aire acondicionado. Esta es la instalación encargada de proporcionar la temperatura deseada en un ambiente en la época de primavera, verano, otoño.
00:00:01
Vale, también se podría utilizar como calefacción porque estos equipos, normalmente ya casi todos, tienen la opción de que sean bomba de calor, es decir, que da frío en verano y calor en invierno.
00:00:14
Bueno, nos centramos en el funcionamiento en frío. Entonces, lo que hacen estos equipos a través del ciclo frigorífico que realiza el líquido refrigerante, el elemento refrigerante que va por dentro de los tubos, es extraer el calor de una estancia y llevarlo al exterior.
00:00:33
entonces estos equipos normalmente se componen de una unidad exterior
00:00:53
tiene que estar exterior y libre de estorbos en las cercanías
00:00:59
una unidad interior que puede ser de conductos, de pared, etc.
00:01:04
y las tuberías que comunican ambas unidades en las que se transporta el líquido refrigerante
00:01:10
Los refrigerantes que se utilizan tienen unas características que les hacen propicios para realizar la función que queremos.
00:01:19
Uno es que el punto de congelación sea bajo, es decir, que en el ciclo frigorífico del refrigerante nunca llegue a congelar. Otro, que tenga una energía de vaporización alta y esto lo que nos permite es con poco líquido o con poco refrigerante seamos capaces de absorber gran cantidad de calor para llevarlo al exterior.
00:01:30
Y luego estos refrigerantes se está buscando que afecten lo menos posible al medio ambiente. Hace unos años ya bastantes estos líquidos refrigerantes cuando se liberaban al ambiente digamos que reaccionaban con el ozono y se estaban cargando la capa del ozono.
00:01:56
Entonces, bueno, pues normalmente se busca que sean componentes que no tengan los CFCs que se llaman a estos compuestos que dañan la capa de ozono.
00:02:18
Vale, los elementos que componen los equipos son los siguientes. Se necesita un evaporador, que es nada más que un intercambiador de calor o también se le suele llamar batería, en el que el refrigerante que va por el interior absorbe calor del ambiente y al absorber calor lo que hace es evaporarse.
00:02:30
luego tenemos el condensador que es lo mismo un intercambiador de calor o una batería
00:02:56
en el que el refrigerante cede el calor al ambiente y al ceder ese calor al ambiente se condensa
00:03:03
luego tenemos dos equipos que son el compresor y la válvula de expansión
00:03:11
pues que uno comprime el gas y el otro hace que el líquido condense totalmente
00:03:19
Normalmente, como hemos dicho, tenemos una unidad exterior y una unidad interior comunicado con las tuberías por las que va el refrigerante y en la unidad exterior se suelen tener el compresor, la válvula de expansión, el condensador y un ventilador que hace mover el aire en el exterior.
00:03:25
Y en la unidad interior tenemos el evaporador y el ventilador que mueve el aire interior.
00:03:48
Las tuberías por las que se comunican la unidad exterior e interior se suelen realizar en cobre
00:03:54
y el refrigerante que últimamente se está poniendo de moda es el R32.
00:04:02
Bueno, y aquí vemos algunos elementos.
00:04:13
La unidad exterior, como veis, está en muchísimas fachadas de los edificios.
00:04:15
Normalmente se deberían poner en cubierta, pero los edificios en los que se tiene cubierta inclinada
00:04:20
o la cubierta está muy alejada de la vivienda en la que se va a instalar, pues se tiene que poner en la fachada.
00:04:27
La imagen central no tiene por qué ser así, pero nos da una idea de lo que sería el condensador o el evaporador.
00:04:37
Es unos tubos que están aleteados y que se hace pasar el aire por el interior.
00:04:46
Entonces el aire al tocar tanta superficie por la que va el refrigerante pues se consigue que se enfríe o que se caliente.
00:04:53
Y la imagen de la derecha es una unidad interior de tipo pared en el que se ve el ventilador que mueve el aire de la sala
00:05:04
y le hace pasar al aire por la batería que es esta zona de aquí.
00:05:13
Y luego ya se impulsa al interior de la sala.
00:05:19
Y nada, pues lo que os decía es que el refrigerante puede ser R32 o R410A o R134.
00:05:24
En fin, hay una amplia gama de refrigerantes dependiendo de las necesidades que tengamos.
00:05:31
