Bueno, pues seguimos con la explicación del tema y vamos a pasar a la parte práctica en la cual vamos a ver las herramientas del taller y su manejo, en el punto 4 y en el punto 5. 00:00:00
Esto lo voy a explicar luego en el taller de manera práctica para que lo veáis de verdad, pero inicialmente vamos a explicarlo aquí en las transparencias para que veáis cuáles son las herramientas que tenemos en el taller y cómo se trabaja con ellas. 00:00:10
Vamos a ver en este primer punto, en el punto 4, herramientas para medir y marcar, para sujetar y para cortar y en el punto 5 para desbastar, para atradar y para unir. 00:00:22
Son exactamente los pasos que vamos a emplear para fabricar las piezas y en cada uno de ellos vamos a ver primero las herramientas y luego unas normas básicas para trabajar con ellas. 00:00:30
Empezamos con las herramientas para medir y marcar. Lo primero que tengo que hacer siempre antes de hacer nada es medir y marcar la pieza en el trozo o de manera que vayamos a utilizar aglomerado, cortachapado o DM. 00:00:42
La primera herramienta que hay en el talón para medir y marcar es la escuadra metálica. Sirve para marcar líneas rectas sobre el material a trabajar o también sirve para formar 90 grados entre dos piezas. Este es el aspecto que tiene la herramienta. Podemos trazar líneas rectas, esto es una regla, aunque aquí no se ve, están marcados aquí los centímetros y los milímetros o bien podemos colocar aquí dos piezas para formar 90 grados entre sí. 00:00:55
segunda herramienta que tenemos para medir y marcar es la regla metálica aparte de la escuadra 00:01:20
metálica en el panel tenemos también una regla metálica para marcar líneas rectas esta sería 00:01:26
la foto aquí tenéis la regla para marcar líneas rectas y aquí aunque se ve un poquito mal podemos 00:01:32
ver los centímetros y en esta línea aquí podemos ver los milímetros luego si queremos hacer líneas 00:01:37
rectas en la madera podemos utilizar la escuadra metálica o la regla metálica del panel. Evidentemente 00:01:43
como solamente tenemos una para todos también podéis utilizar vuestras reglas de dibujo en el 00:01:51
estuche y podéis utilizar la regla, la escuadra y el cartabón que tengáis en vuestros estuches para 00:01:57
trazar y para dibujar las piezas en la madera. Siguiente tipo de herramienta que tenemos que 00:02:03
utilizar evidentemente habrá que marcar círculos o habrá que marcar líneas curvas en las piezas 00:02:10
luego podemos utilizar el compás normal que ya sabemos que es para marcar círculos o arcos sobre 00:02:15
el material a trabajar no tenemos ningún compás en el panel del taller con lo cual tendréis que 00:02:21
utilizar el compás que tiene en el estuche y la última herramienta que tenemos para medir y marcar 00:02:27
en el panel del taller es la barrena que es aquella herramienta que sirve para marcar puntos 00:02:33
sobre el material a trabajar antes de hacer el agujero con la teladora, pero recuerda que antes 00:02:39
siempre tenemos que marcarlo con el lápiz. Este es el aspecto de la barrena, es una punta que sirve 00:02:44
para, una vez que he marcado con el lápiz el punto que tengo que teladar, hacer con este punto una 00:02:50
pequeña hendidura y de esa manera evitar que la broca, cuando estemos utilizando la teladora, se 00:02:55
nos salga. Luego, por tanto, resumiendo, las herramientas que tenemos para marcar en el taller 00:03:00
son la escuadra metálica y la regla para trazar líneas rectas, el compás para trazar líneas curvas 00:03:06
o círculos y la barrena para marcar puntos. Bien, la barrena también se puede utilizar para hacer 00:03:12
agujeros pequeños, pero solamente podemos hacer agujeros que sean del diámetro de la barrena, 00:03:19
es decir, solamente que tengan este diámetro, no se puedan hacer más grandes y solamente para 00:03:25
hacerlo en madera muy fina, es decir, en madera de contrachapado o en madera de DM. Si quiero 00:03:30
utilizar agujeros o hacer agujeros de madera de aglomerado o quiere hacer agujeros más 00:03:35
grandes, tendré que utilizar la taladadora. Bien, una vez vistas las herramientas vamos 00:03:39
a ver unas normas básicas para trabajar con ellas. Bien, como hemos visto el primer paso 00:03:44
para trabajar es medir y marcar. Luego es muy importante que se haga bien porque si 00:03:49
hacemos mal este paso la pieza que vayamos a fabricar va a estar mal. Y tenemos que tener 00:03:53
en cuenta tres cosas. Primero, siempre se marca con lápiz, nunca con bolígrafo rotulador 00:03:57
porque así si nos equivocamos podemos borrar, luego por tanto siempre que trabajemos en el taller hay que trabajar con lápiz. 00:04:02
Segundo, como es el primer paso y hay que marcar la pieza bien, si lo hacemos mal la pieza va a ser incorrecta, 00:04:10
luego un pequeño error en la medida puede hacer que la pieza no sea correcta, por lo tanto hay que medir y marcar bien, con cuidado y despacio. 00:04:16
Y por último, tenemos que aprovechar siempre al máximo el material, el material que tenemos en el taller no es infinito, 00:04:24
luego por tanto tenemos que aprovecharlo 00:04:29
de manera que siempre hay que empezar a cortar 00:04:31
por las esquinas y aprovechar los lados ya cortados 00:04:33
imaginaos que yo quiero hacer este cuadrado 00:04:35
y quiero hacer 00:04:37
este rectángulo 00:04:39
si los marco y los dibujo tal como 00:04:40
hemos puesto en el lado izquierdo 00:04:43
al cortar todo lo que me sobra por aquí 00:04:45
se va a desperdiciar 00:04:47
sin embargo si lo marco aquí 00:04:49
en esta esquina el triángulo 00:04:51
y marco aquí en esta esquina el cuadrado 00:04:53
conseguimos dos cosas, por una parte nos ahorramos 00:04:55
trabajo porque en vez de hacer 00:04:57
1, 2, 3, 4, 5, 6 y 7 rectas en la madera 00:04:59
solamente hacemos 1, 2 y 3 00:05:08
primer objetivo ahorramos trabajo 00:05:12
y segundo objetivo una vez que hemos quitado la pieza 00:05:14
nos va a quedar todo esto de aquí 00:05:16
para poder aprovecharlo en más piezas 00:05:19
por lo tanto a la hora de marcar 00:05:21
siempre siempre hay que empezar a marcar por las esquinas 00:05:23
para ahorrarnos trabajo y para aprovechar el material 00:05:26
Bien, una vez que ya hemos marcado la pieza el siguiente paso siempre es sujetar la pieza antes de cortarla y para sujetar tenemos en el taller diferentes herramientas, por una parte tenemos el banco que sirve para sujetar las piezas fuertemente a la mesa en posición vertical, cada mesa del taller tiene una fijada con tornillos, ahí la veis es muy fácil de manejar, tiene una manivela que dependiendo de que gire en un sentido o en otro esto lo que hace es que abre o cierra de manera que podemos colocar la pieza en vertical. 00:05:29
Podemos utilizar el gato sargento, que sirve para sujetar piezas fuertemente a la mesa en posición horizontal. 00:06:00
La diferencia con el banco es que primero es horizontal y segundo, el banco está fijo a la mesa y el gato lo puedo colocar en cualquier sitio. 00:06:07
Aquí tenéis el gato, está formado por una pieza que sería esta de aquí, que puedo subir y puedo bajar para hacer que esto sea más grande o más pequeño. 00:06:14
y una vez que he fijado la pieza, con este mango de aquí puedo girar y apertarla fuertemente contra la mesa, 00:06:22
de manera que la pieza la voy a sujetar siempre de manera horizontal. 00:06:30
Tenemos pinzas, sirve para sujetar material fuertemente contra la mesa en posición horizontal, 00:06:35
es decir, exactamente lo mismo que hace el gato o el sargento, lo que pasa que ya veréis cuando entremos en el taller 00:06:41
que solamente para las mesas 3 y 4, ¿por qué? 00:06:46
porque la pinza solamente abre el ancho de estas mesas 00:06:49
con lo cual los grupos 1, 2, 5 y 6 no se pueden utilizar 00:06:53
este es el aspecto de la pinza 00:06:57
simplemente al apretar por aquí la pinza se abre 00:06:59
lo que pasa es que se abre solamente hasta un determinado ancho 00:07:04
y por tanto solamente podemos usarlo en las mesas 00:07:07
de los grupos 3 y los grupos 4 00:07:10
y una vez que está colocada la pieza se coloca en modo horizontal 00:07:12
También tenemos para sujetar alicates, sirve para sujetar cosas con las manos en su parte plana 00:07:15
Estos son los alicates y en la parte plana sirve para poder sujetar cosas con las manos 00:07:22
Los alicates también tienen aquí una parte afilada que utilizaremos en electricidad para cortar cable 00:07:28
O también sirve para cortar alambre, para cortar cualquier cosa podemos utilizar también los alicates 00:07:35
Bien, luego las herramientas que tenemos para cortar son el banco para sujetar en horizontal, 00:07:40
el gato sargento para sujetar en vertical, el gato sargento para sujetar en horizontal, 00:07:45
los alicates para sujetar con la mano y las pinzas para sujetar en horizontal, 00:07:52
pero solamente en los grupos 3 y 4. 00:07:58
Bien, normas para sujetar. 00:08:00
Importante es que una vez que hemos venido y marcado, 00:08:04
hay que sujetarla con fuerza y con seguridad antes de cortar. 00:08:06
De manera que, como veis, aquí tenéis un ejemplo de una pieza sujetada en la mesa con el gato y aquí tenéis una pieza sujetada en la mesa con el banco, tanto el horizontal como el vertical. 00:08:09
Solamente en el caso de que las herramientas estén ocupadas por otros compañeros y no podéis utilizarlas, podéis sujetar las cosas fuertemente con la mano ayudándote de un compañero. 00:08:25
En el caso de que las herramientas estén disponibles hay que utilizar el gato o las pinzas para sujetar en horizontal y el banco para sujetar en vertical. 00:08:34
Tercer paso, hemos medido y marcado la pieza en la madera, la hemos sujetado con la herramienta adecuada en horizontal o en vertical, lo que nos quedaría ahora es cortarla y para cortarla tenemos diferentes herramientas. 00:08:44
Empezamos con el serrucho, es la herramienta que vamos a utilizar para cortar la madera de tipo aglomerado. 00:08:56
Ahí tenéis el serrucho, es bastante grande y veis que está hecho con unos dientes que incluso en la fotografía se pueden ver. 00:09:03
Tenemos la segueta, la segueta es la herramienta que se utiliza para cortar madera de contrachapado o madera de DM. 00:09:13
Ahí tenéis la segueta, este sería el elemento que sirve para cortar y esta sería la segueta en sí mismo. 00:09:20
entonces la sierra que sirve para cortar 00:09:28
se llama pelo 00:09:31
y el pelo puede ser de dos tipos 00:09:31
puede ser plano para cortes limpios 00:09:34
el problema es que solamente valen en línea recta 00:09:36
o para ángulos que sean muy grandes 00:09:38
o puede ser redondo 00:09:40
el corte es bastante peor, mucho más vasto 00:09:42
pero me permite hacer 00:09:44
ángulos de 90 grados 00:09:46
o curvas muy cerradas 00:09:48
esta es la herramienta 00:09:50
que utilizamos para cortar chaparro y para abril 00:09:52
la sierra de arco 00:09:54
es la herramienta que sirve para cortar metal 00:09:56
y siempre en horizontal 00:09:58
prácticamente lo vamos a usar en el taller 00:09:59
pero como ya se ha dicho anteriormente 00:10:02
siempre vamos a trabajar con madera 00:10:03
con lo cual utilizaremos segueta 00:10:05
o utilizaremos el serrucho 00:10:07
pero en el caso que tengamos alguna pieza de metal 00:10:10
utilizaremos la sierra de arco 00:10:13
esta es la sierra de arco 00:10:14
aquí tenemos su pelo 00:10:16
que es bastante más finito que el serrucho 00:10:17
y por eso nos permite cortar metal 00:10:21
otra herramienta que tenemos en el taller 00:10:22
es la sierra eléctrica 00:10:25
Esta sirve para cualquier tipo de madera. Va a depender del tipo de pelo que pongamos. Aquí tenemos una foto de una parecida a la que tenemos en el taller. Dependiendo del pelo que pongamos aquí vamos a conseguir cortar una cosa u otra. En el taller solamente podemos cortar madera de contachapado o madera de DM porque el pelo que tenemos está dedicado para eso. Jamás podemos cortar ni metal, ni plástico, ni madera de conglomerado. 00:10:26
Y por último, la quinta herramienta que tenemos son las tijeras. Las tijeras que, como ya sabéis, sirven para cortar papel, cartulina, tela, hilo o cartón. Ahí tenéis las tijeras típicas que tenemos en el taller y, aunque aquí no se ve muy bien, estas tijeras también tienen una pequeña zona aquí para poder cortar carne en los proyectos. 00:10:54
Luego, por tanto, las herramientas que tenemos para cortar en el taller son el serrucho para cortar madera de aglomerado, la cegueta para cortar madera de contrachapado o de DM, la sierra eléctrica, en nuestro caso, solo para cortar contrachapado o DM, las tijeras para cartulina, tela, hilo o cartón y la sierra de arco para cortar metal. 00:11:14
Vamos a ver una serie de normas para trabajar con ellas. 00:11:37
Para trabajar con el aglomerado. 00:11:40
Como la madera es cuando, si la madera es aglomerado, ya hemos dicho que se utiliza el seducho 00:11:43
y la pieza se puede cortar en horizontal o en vertical, como desees. 00:11:47
Preferiblemente en horizontal. 00:11:53
¿Y cómo se corta? 00:11:54
Pues primero hay que marcar una pequeña línea de corte sobre la madera. 00:11:55
Es decir, antes de cortar, yo lo que tengo que hacer es con el lápiz marcar ahí 00:12:00
el punto donde quiero cortar 00:12:05
una vez que está marcado con el lápiz 00:12:08
con el serrucho hacemos una pequeña 00:12:11
la sujetamos, perdón, como hemos explicado 00:12:13
en este caso la sujetamos en horizontal con el gato 00:12:17
a continuación una vez que ya está sujetada 00:12:21
y tenemos la muesca hecha 00:12:25
con el serrucho hacemos una pequeña muesca 00:12:26
para evitar que cuando empecemos a cortar 00:12:29
el serrucho no empiece a saltar 00:12:32
y al final empecemos a cortar por un lado que no está adecuado. 00:12:33
Cuando ya estás esa muesca, entonces se empieza a cortar sujetando la pieza fuertemente. 00:12:37
Ten en cuenta que debe formar 45 grados con la madera 00:12:44
porque de esa manera te va a resultar muchísimo más fácil 00:12:49
y además vas a tener que utilizar mucho menos esfuerzo. 00:12:52
Y lo importante es que la pieza no se corta una vez, sino que tienes que ir descansando. 00:12:57
Si te cansas, para descansar un poquito y a continuación sí descorta. ¿Cómo se corta con el contrachapado o con el DM? Pues, nuevamente, siempre se hace en horizontal con la segueta y con el pelo adecuado. ¿Y cómo lo hacemos? Pues, primero tenemos que escoger el pelo a cortar. Recuerda que el pelo plano es adecuado para cortes rectos y el redondo es adecuado para hacer curvas muy cerradas o ángulos rectos. 00:13:01
recuerda que el pelo plano hace un corte muy suave 00:13:27
pero el pelo redondo hace un corte más rápido 00:13:31
lo primero es elegir el pelo que queremos utilizar 00:13:33
a continuación colocamos el pelo en la segueta 00:13:36
tal como vamos a explicar en las siguientes transparencias 00:13:39
como hemos hecho antes en el aglomerado 00:13:41
hacemos una pequeña marca con el lápiz 00:13:44
en el punto donde queremos cortar 00:13:47
una vez que está hecha esa marca con el lápiz 00:13:49
con la segueta hacemos una pequeña hendidura 00:13:52
para evitar que al cortar esto vaya saltando de un lado a otro 00:13:55
y al final empiece a cortar en un sitio en el que nosotros no queramos. 00:13:58
Empezamos a cortar con cuidado, sujetándola bien. 00:14:03
Importante, en el caso de la segueta, hay que cortar siempre formando 90 grados, 00:14:08
porque si no te va a costar mucho más y vas a hacer que el pelo se rompa. 00:14:14
Vale, aquí sí que es mucho más importante que antes, 00:14:19
este trabajo hay que hacerlo descansando. 00:14:22
¿Por qué? Porque el pelo es muy sensible y se rompe con mirarlo. 00:14:24
Entonces solamente podemos cortar durante 10-15 segundos. 00:14:29
Descansamos, esperamos a que el pelo se enfríe tocándolo y seguimos cortando. 00:14:33
Paramos, tocamos el pelo, vemos que está ya un poco más frío y seguimos cortando. 00:14:39
Si cortamos de una vez y no paramos, el pelo se calienta constantemente y al final se rompe. 00:14:44
Bien, ¿cómo se colocan los pelos? 00:14:51
Pues es muy importante colocar bien el pelo porque si no, no vamos a cortar. Hay que distinguir entre el pelo redondo y el pelo plano. Recordad, el pelo redondo es un pelo que tiene este aspecto y puede cortar por todos los lados. ¿Cómo se coloca? Bueno, pues ahí tenemos la segueta sin el pelo. 00:14:53
Entonces, como este pelo puede cortar por todos los lados, 00:15:12
no tenemos que tener mucho cuidado si lo colocamos boca arriba, boca abajo, 00:15:15
en un sentido u otro, porque corta por todas las posiciones. 00:15:18
Entonces, colocamos el pelo entre la segueta y la palomía de abajo, 00:15:22
apretándola con la mano. 00:15:25
Y para asegurar que nos queda bien, 00:15:27
apretamos un poquito más con los alicates. 00:15:29
Lo apretamos allá abajo. 00:15:32
Una vez que está apretado hacia abajo, 00:15:34
colocamos la segueta contra la boca del estómago. 00:15:36
una vez que está colocada 00:15:38
la segueta contra la boca del estómago 00:15:41
aprieta un poquito hacia ti 00:15:43
tal como se indica 00:15:45
la flecha negra está indicando donde tienes que apretar 00:15:46
aprietas un poquito 00:15:49
una vez que se ha apretado 00:15:50
lo que hace la segueta es que se va a 00:15:52
va a ir hacia ti 00:15:55
una vez que nosotros hemos colocado la segueta 00:15:56
se va a mover un poquito hacia aquí 00:15:58
cuando esté movida un poquito hacia ti 00:16:00
lo que hacemos es repetimos 00:16:03
el paso que hemos hecho abajo, el paso 1 00:16:05
y apretamos arriba. Aquí hemos apretado abajo y ahora metemos el pelo entre la polomía 00:16:07
y la segueta y apretamos. De manera que cuando soltemos la segueta va a volver a su posición 00:16:11
natural, va a estirar el pelo y me va a quedar totalmente tenso. ¿Por qué? Porque el pelo 00:16:17
si no queda tenso no corta. Luego una vez que hemos soltado y hemos apretado en ambos 00:16:23
lados, tenemos que comprobar con la mano que el pelo ha quedado perfectamente tenso porque 00:16:28
que si queda flojo no va a funcionar. 00:16:32
¿Cómo colocamos el pelo plano? 00:16:35
Pues con el pelo plano tenemos que tener un pequeño cuidado. 00:16:37
Y es que el pelo plano, como veis, 00:16:41
está hecho como el serrucho 00:16:42
y el acerrearco a base de pequeños triángulos, 00:16:46
los veis ahí. 00:16:49
Claro, estos triángulos solamente cortan por delante, 00:16:50
no cortan ni por detrás, ni por el cierre, ni por la derecha. 00:16:53
Luego, por lo tanto, es muy importante 00:16:56
que el pelo lo coloques de manera que, 00:16:57
como veis en la imagen, 00:17:00
Como ves en la imagen, los dientes queden hacia delante y los triángulos queden hacia abajo, porque si los colocas con los triángulos hacia arriba no va a funcionar. 00:17:02
Una vez que hemos tenido esta pequeña precaución ya se hace como la anterior. Primero lo atamos abajo, ponemos el pelo entre la palomilla y la segueta y apretamos. Y si queremos asegurar, con los alicates apretamos un poquito más. 00:17:14
A continuación colocamos la segueta contra la boca del estómago. Una vez que está colocada la boca del estómago apretamos levemente hacia ti. Después arriba colocamos o apretamos el pelo entre la palomilla y la segueta de manera que al soltar el pelo va a quedar tenso y finalmente comprobamos que el pelo queda tenso porque si queda flojo no va a cortar. 00:17:28
Y por último, ¿cómo se utiliza la sierra eléctrica? Para cortar contrachapado y DM. Bueno, pues primero nos aseguramos que está colocado el plástico de protección de la máquina. En la imagen no se ve, pero vais a comprobar que la sierra eléctrica que tenemos en el taller tiene una herramienta de protección para evitar que te cortes. 00:17:52
Encendemos la máquina apretando el botón verde que tiene la máquina en el taller. 00:18:13
Cortamos la pieza guiándolos con las manos lentamente tal como ves en la imagen, 00:18:19
de manera que tú mueves la pieza y la sierra cuando se mueve sola va a ir cortando la pieza. 00:18:23
Importante, para evitar problemas y para evitar accidentes, 00:18:28
la sierra eléctrica solo la maneja una persona y alrededor no puede haber nadie molestado. 00:18:32
Y por último, cuando acabes, apagas la máquina pulsando el botón rojo de desconexión. 00:18:37

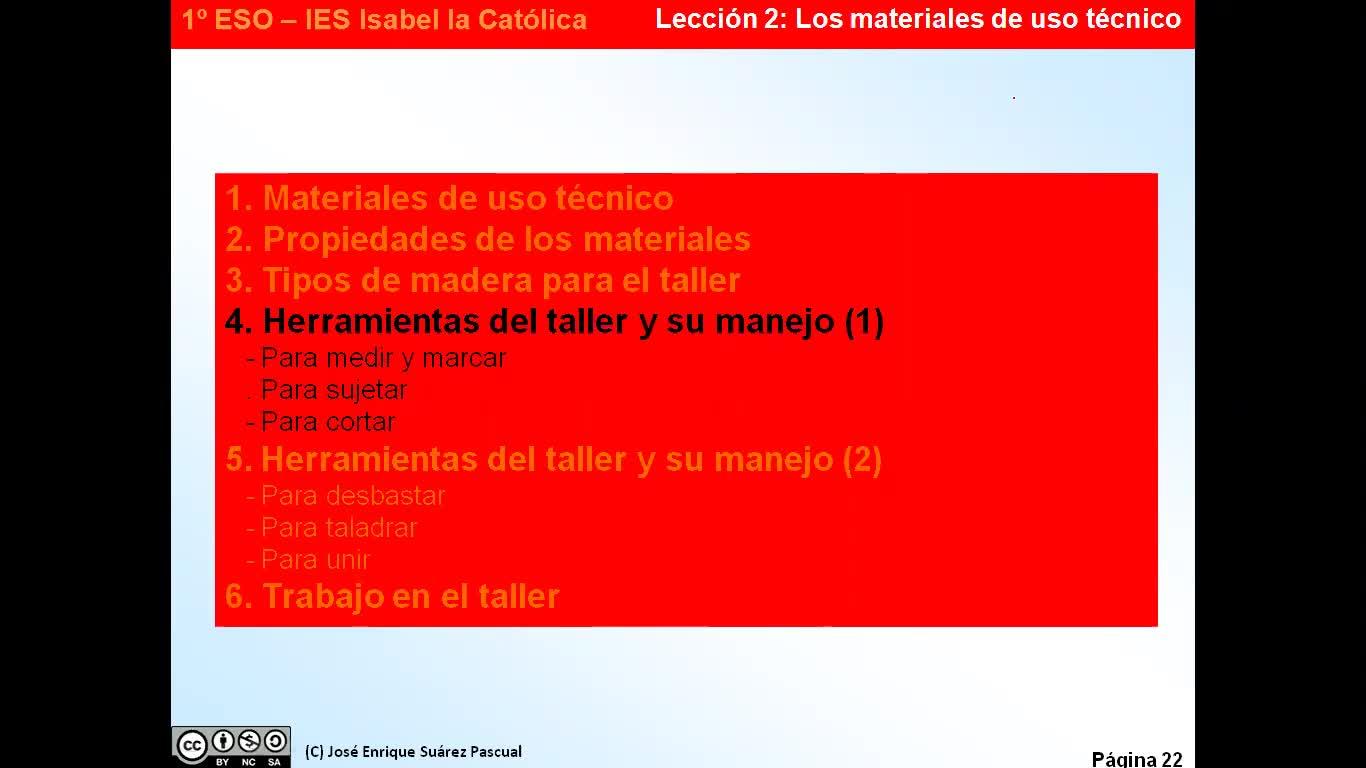

Bien, pues con esto terminamos ya el punto 4 en el cual hemos visto todas las herramientas para marcar, todas las herramientas para cortar y todas las herramientas para sujetar y las normas que tenemos que utilizar para utilizarlas. 00:18:42
Una vez que hemos visto estas herramientas pasamos al punto 5 en el que vemos el resto de las que vamos a utilizar en el taller. 00:18:58
Idioma/s:
es
Materias:
Tecnología
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Educación Secundaria Obligatoria
    • Ordinaria
      • Primer Ciclo
        • Primer Curso
Autor/es:
José Enrique Suárez Pascual
Subido por:
Jose Enrique S.
Licencia:
Reconocimiento - No comercial
Visualizaciones:
181
Fecha:
26 de abril de 2020 - 17:39
Visibilidad:
Público
Centro:
IES ISABEL LA CATOLICA
Duración:
19′ 07″
Relación de aspecto:
1.78:1
Resolución:
1366x768 píxeles
Tamaño:
13.78 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
