3º ESO - TPR. Repaso de Coordenadas, Instalación de LibreCAD y primeros pasos con LibreCAD - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 15 de enero de 2021 por Juan Ramã‼N G.

140 visualizaciones

Clase de repaso de Coordenadas, explicacíón de los pasos para la descarga del programa y la instalación de LibreCAD, y primeros pasos con LibreCAD (comando "línea")

Más información Transcripción

Descargar la transcripción

Lo primero, vamos a empezar haciendo un mini repaso de lo que ya habíamos visto sobre coordenadas. 00:00:01

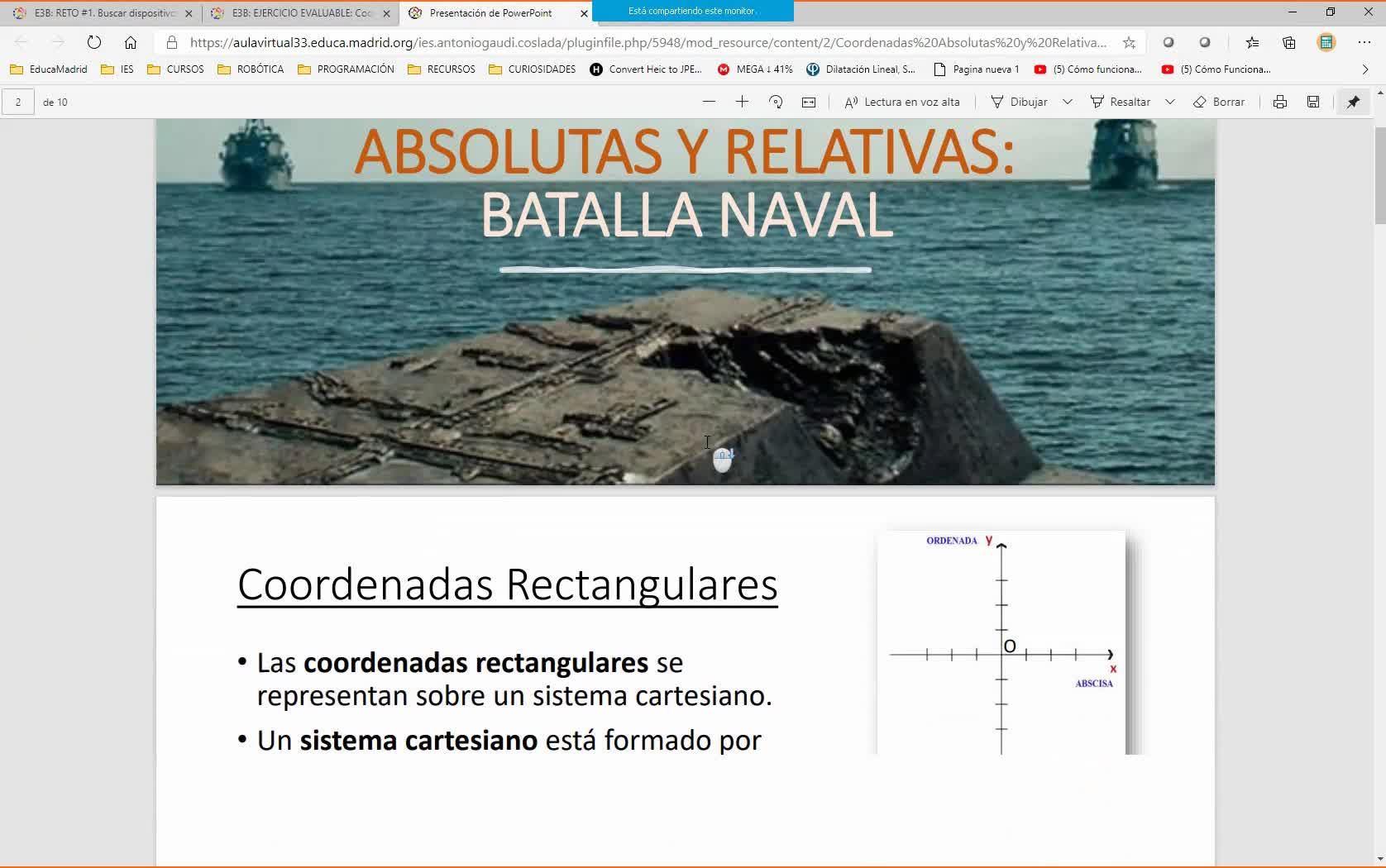

Las coordenadas rectangulares se representan sobre un sistema cartesiano. 00:00:07
El sistema cartesiano es el que tiene dos ejes perpendiculares entre sí. 00:00:10
El eje horizontal se llama abscisas o X, el eje vertical, ordenadas, o eje de las Y. 00:00:15
El centro es el origen, sería el correspondiente a las coordenadas 0, 0. 00:00:21
y estos dos ejes nos dividen el espacio en cuatro cuadrantes, que se enumeran desde el que está arriba a la derecha, primer cuadrante, 00:00:25
y en sentido antihorario, es decir, sentido contrario a las agujas de un reloj, vamos a ir al segundo cuadrante, al tercero y al cuarto. 00:00:34
Es importante nombrar bien a los cuadrantes porque si no luego, cuando yo os pregunte en qué cuadrante cae esta coordenada, 00:00:42
me tendréis que decir el cuadrante correcto. 00:00:48
Estos signos ahora mismo vamos a entender lo que son en la siguiente transparencia. 00:00:50
Esto es un pequeño resumen de lo que acabo de contar. 00:00:55
Y los puntos, para representarlos, yo los voy a representar con una pareja de números. 00:00:58
El primer número representa el desplazamiento sobre el eje de las X en horizontal 00:01:03
y el segundo el desplazamiento en vertical sobre el eje de las Y. 00:01:06
Por lo tanto, un punto que está formado por sus coordenadas X e Y 00:01:10
me marca el desplazamiento sobre el eje de las X 00:01:15
y después el desplazamiento sobre el eje de las Y para llegar hasta el punto. 00:01:18
como dijimos el punto de origen es el 0,0 00:01:22
y cualquier otro punto tiene estas coordenadas 00:01:26
¿qué ocurre cuando las coordenadas son las dos positivas? 00:01:29
pues que si es positivo y positivo 00:01:33
nos desplazamos hacia la derecha y hacia arriba 00:01:34
desde el origen y por lo tanto caemos en el primer cuadrante 00:01:37
por lo tanto en el primer cuadrante siempre las coordenadas serán positiva y positiva 00:01:40
si vamos a la primera coordenada negativa 00:01:44
vamos a ir hacia la izquierda sobre el eje de las X 00:01:47
pero la segunda coordenada positiva nos llevará hacia arriba, con lo cual caeremos en el segundo cuadrante. 00:01:49
Siempre los puntos del segundo cuadrante tienen la primera coordenada negativa y la segunda coordenada positiva. 00:01:55
En el tercer cuadrante ocurre que la coordenada X es negativa y la coordenada Y también es negativa 00:02:02
para poder hacer desplazamientos primero hacia la izquierda y luego hacia abajo, y llegamos al tercer cuadrante. 00:02:09
Por último, las coordenadas de los puntos del cuarto cuadrante son positivo en el eje de las x y negativo en el eje de las y, 00:02:14
puesto que vamos primero hacia la derecha y luego hacia abajo, y así caemos sobre el cuarto cuadrante. 00:02:22
Esto es el sentido que tenían estos signos que veíamos en la primera transparencia. 00:02:27
Si las coordenadas son las dos positivas, caemos al primer cuadrante. 00:02:33
Si la primera es negativa y la segunda es positiva, caemos al segundo. 00:02:37
si son las dos negativas caemos en el tercero y si tenemos una coordenada positiva y otra negativa 00:02:40
caemos al cuarto, ¿de acuerdo? Bueno, esto es un poco como funcionan las coordenadas absolutas 00:02:45
siempre para todas las coordenadas hemos ido al punto de origen y desde él hemos medido los desplazamientos 00:02:51
el 3 menos 2 hemos ido al punto de origen, hemos hecho 3 y luego menos 2 y hemos llegado al punto 00:02:57
pero además de las coordenadas absolutas que son las que medimos desde el origen 00:03:02
también tenemos las coordenadas relativas y las coordenadas relativas lo que hace es que en lugar de irnos al origen 00:03:07
a empezar a desplazarnos nos vamos a quedar en el último punto que hemos dibujado y vamos a empezar a contar los desplazamientos 00:03:15
desde ese punto. Entonces fijaros que yo lo voy a identificar con una arroba y eso va a decirme que este punto 00:03:21
estos desplazamientos en el eje horizontal y vertical no los voy a contar desde el punto de origen 00:03:30
sino que los voy a contar desde el último punto que haya dibujado, ¿de acuerdo? 00:03:35
Por tanto, aquí tenemos un ejemplo, primer punto que dibujo en coordenadas absolutas, el menos 3, 1, me voy al origen, menos 1, menos 2, menos 3, 00:03:40
y luego 1 hacia arriba y llego a este punto que es el punto que dibujo, menos 3, 1. 00:03:50
Segundo punto que voy a dibujar está en coordenadas relativas, lo veis con la arroba, 7, 4, pero en relativo, 00:03:55
Con lo cual no me voy a venir al punto de origen a contar el 7, 4, sino que me voy a ir al último punto que yo he dibujado, que es este. 00:04:02
Y desde él voy a empezar aquí. 1, 2, 3, 4, 5, 6 y 7 hacia la derecha y luego en el eje de las i es 4 verticales hacia arriba. 00:04:10
Y voy a llegar a este punto. Este punto será el 7, 4 en coordenadas relativas desde este punto que es el último que hemos dibujado. 00:04:20
Un pequeño resumen, las coordenadas absolutas nos indican las distancias desde el origen, mientras que las relativas nos indican distancias desde el punto anterior que hemos dibujado. 00:04:28
Es evidente que el primer punto que dibujamos va a ser siempre en coordenadas absolutas, porque no existe el punto anterior, no tengo ningún punto desde donde empezar a medir, ya que es el primero, con lo cual el primer punto siempre va a ser en coordenadas absolutas. 00:04:42
y podríamos decir que cuando usamos coordenadas relativas 00:04:54
el último punto que hemos dibujado se nos convierte en el origen de coordenadas 00:04:58
es decir, empezaremos a contar los desplazamientos desde él 00:05:02
y luego veíamos un juego de coordenadas absolutas 00:05:06
este juego era algo que teníais que haber hecho antes de navidades 00:05:09
y que dentro de estos dos ejes que tendría que haber pintado en mi cuaderno 00:05:13
utilizando dos cuadritos del cuaderno para cada una de estas marcas 00:05:18
pues hubiéramos pintado sobre esos ejes todos estos puntos 00:05:22
el punto A, menos 4, 2, pues me voy al menos 1, menos 2, menos 3, menos 4 00:05:26
2, aquí, ese punto de ahí sería el primero 00:05:31
el menos 3, 4, pues me voy al menos 3, 2 y 2, 4 00:05:35
este de aquí, el segundo 00:05:40
el 4, 4, 4, 4, este de aquí sería el tercero 00:05:42
y así sucesivamente, y vamos a pintarlos todos 00:05:48
de acuerdo, todos uno detrás de otro y luego los íbamos a unir con líneas en orden 00:05:50
ese ejercicio lo teníais que haber hecho en vuestro cuaderno, haberle sacado una foto y haberlo subido a la aula virtual 00:05:56
efectivamente era una letra pi de las matemáticas 00:06:02
¿qué vamos a hacer ahora? vamos a utilizar un programa, el programa se llama LibreCAD 00:06:06
para los que no lo tengáis, ¿cómo se instala este programa? 00:06:12
Bueno, pues mirad, lo primero que tenemos que hacer para instalar LibreCAD es ir a Google y buscar LibreCAD. 00:06:16
Cuando buscamos en Google LibreCAD, la primera entrada que nos sale es la que viene de su página oficial, que es librecad.org. 00:06:25
Esta página oficial nos ofrece el software oficial. 00:06:33
¿Hay más sitios de descarga? Sí, pero no voy a utilizarlos porque pueden tener el software modificado. 00:06:38
Voy a irme al oficial librecat.org y aquí tengo descargas de librecat para Windows que es mi caso, cojo una de las dos, yo siempre voy a SourceForge porque es bastante fiable, pincháis y me dice que para descargar la última versión pinchemos en este botón verde, bueno pues yo cojo y le doy. 00:06:43
una vez que le dé al botón de descarga veis que ya me va a empezar aquí abajo 00:07:09
automáticamente, bueno estamos leyendo la publicidad, nos da 5 segundos 00:07:15
y ya cuando termine el contador ya empieza a descargarlo 00:07:20
esto ya me descarga el archivo a mi ordenador, es un instalador, le ejecutamos 00:07:23
pinchando sobre este icono, pinchamos y ya nos abre el instalador 00:07:28
y lo instalaríamos en nuestro PC sin ningún problema 00:07:33
vale me está pidiendo que le dé que le dé permisos de administración le digo que sí 00:07:37
vale a ver si me sale una ventanita vale y ya me ha salido aquí el instalador de 00:07:43
acuerdo y le voy a dando pues a aceptar este es el icono es correcto le dais al 00:07:47
siguiente siguiente siguiente y lo instala yo ya lo tengo instalado con lo 00:07:52
cual no lo voy a volver a instalar y ahora lo que voy a hacer es abrirlo y 00:07:55
enseñaros a utilizar las cosas más básicas iniciales vale ahí lo tenemos 00:07:59
vale cuando arrancáis el programa tiene esta pinta tiene cinco zonas o seis zonas principales que 00:08:06
vamos a utilizar la primera es esta zona negra grande que es donde vamos a ir haciendo el dibujo 00:08:15
luego tenemos aquí a la izquierda una serie de herramientas que vamos a ir utilizando vamos a 00:08:20
usar algunas hoy os voy a enseñar una de ellas vale la de líneas por dos puntos es la única que 00:08:25
vamos a utilizar de momento de acuerdo aquí arriba tengo las funciones del propio programa 00:08:32
por ejemplo pues abrir un archivo guardar un archivo imprimir hacer copias o hacer zoom es 00:08:37
decir lo que son las funciones del propio programa estas son funciones sencillas y arriba los menús 00:08:45
que irán haciendo pues todas las cosas aquí abajo esto es definir el comportamiento que tiene el 00:08:49
cursor que yo tengo sobre la paleta o sobre el lienzo de trabajo yo ahora le tengo que se me 00:08:56
ajuste a la cuadrícula y que me se me ajuste a todos los finales de línea vale lo puedo quitar 00:09:04
y entonces cuando yo por ejemplo marque esto ahora me puedo mover libremente si yo le digo que se 00:09:10
ajuste a la cuadrícula veis que ya no me puedo mover libremente sino que va a ir saltando de 00:09:17
un punto a otro de la cuadrícula se va a pegar a los puntos de la cuadrícula vale esto es bueno 00:09:21
si quiero hacer puntos exactos pero sin embargo si quiero hacer líneas que queden por mitad de 00:09:27
uno de los puntos ya no podría entonces esto vale funciona así después fijaros que las medidas me 00:09:33
las está dando aquí abajo tengo las coordenadas estas son las coordenadas absolutas y estas son 00:09:41
las coordenadas relativas estas son las coordenadas desde el origen y estas son las coordenadas desde 00:09:46
el último punto que hemos dibujado como ahora no he dibujado en ningún punto pues me las marca 00:09:51
también desde el origen fijaros yo intentaré hacer en el 50 50 puesto que esto mide en milímetros 00:09:54
cada marca de las que estáis viendo en la pantalla voy a centrar la equis utilizando 00:10:04
los desplazadores laterales para dejarlo más centrado está esta equis marca el origen de 00:10:08
coordenadas de mis ejes y cada punto de los que casi casi no se ven pero sí que están cada uno 00:10:12
de esos puntos es 10 posiciones es decir son 10 milímetros es un centímetro y las medidas las voy 00:10:18
a dar siempre en milímetros por lo tanto tengo que multiplicar por 10 si quiero ir tres marcas 00:10:25
a la derecha será 30 vale bueno pues entonces qué pasa si yo quiero poner un punto en el 30 00:10:29
0 pues fijaros que ahora para ir al 30 0 ahí me muevo malamente es complicado encontrarlo con lo 00:10:35
cual hacerlo con lo con el cursor me va a suponer un problema yo qué voy a hacer me voy a venir aquí 00:10:44
y en la línea de comandos fijaros que ya me está preguntando que le especifique el primer punto si 00:10:51
yo lo quería hacer en el 30 0 sólo tengo que ponerle las coordenadas 30 0 y ahora ya me ha 00:10:57
marcado el primer punto el primer punto ya está veis que ahora ya puedo marcar el segundo punto 00:11:03
puesto que le he dicho que quiero hacer, he marcado esta opción que era la línea con dos puntos 00:11:08
primero me ha pedido el primero y ahora me está pidiendo el segundo 00:11:14
y con el segundo puedo hacer lo mismo, lo puedo marcar con el cursor 00:11:16
o puedo venirme aquí y decirle la segunda coordenada 00:11:20
que es la 5050 por ejemplo 00:11:24
y entonces me va a hacer una línea, puesto que el comando era line 00:11:27
era el de línea, entre dos puntos de un punto a otro 00:11:30
y ahora que quiero hacer 00:11:34
quiero hacer que desde ese punto vaya al siguiente 00:11:36
bueno pues como me está diciendo aquí 00:11:39
veis que en el comando me dice especifique el siguiente punto 00:11:41
pues aquí le voy a decir que quiero ir al 50,0 00:11:44
como es coordenadas absolutas va a bajar en vertical 00:11:50
desde el 50,50 hasta el 50,0 00:11:54
ahora voy a cerrar este triángulo 00:11:56
como llevándolo hasta el primer punto que era el 30,0 00:11:59
30,0 00:12:02
y ya está, y ahora como termino esto, dándole a la tecla escape 00:12:04
en mi teclado y ya termino 00:12:09
sería bueno que fuerais apuntando 00:12:12
en vuestro cuaderno que la tecla escape 00:12:15
vale para terminar con el comando que estamos utilizando 00:12:18
para lanzar el comando correspondiente 00:12:21
a una de las acciones tengo que utilizar la herramienta 00:12:24
correspondiente, o utilizar 00:12:27
el comando correspondiente, por ejemplo 00:12:30
Fijaros que yo aquí he hecho un triángulo que está con las esquinas en el 30-0, en el 50-50 y en el 50-0. Es decir, tres marcas hacia la derecha, luego 5 y 5 con lo cual sería este punto y el 5-0 que sería este punto. 00:12:33
y yo con esos tres he hecho un triángulo, voy a borrarlo, para borrarlo cojo la herramienta de selección 00:12:51
que tengo aquí, la flechita, la selecciono, una, dos y tres y le doy a suprimir y ya los he borrado 00:12:57
vale, ¿cómo hago esto mismo con comandos? pues fijaros, si yo pongo el comando línea 00:13:04
que me lo admite, me crea una línea nueva y es lo mismo que si yo hubiera pinchado en este icono 00:13:10
Línea y dos puntos, ¿vale? Perfecto, entonces, primer punto, pues lo voy a poner en el 30 a 0 y hago lo mismo. 00:13:18
Ahora voy a utilizar coordenadas relativas. El punto siguiente era en el 50 a 50, pero si yo lo cuento desde este, 00:13:29
tengo que irme dos posiciones, es decir, 20 hacia la derecha y 50 hacia arriba. 00:13:37
Si yo le pongo aquí coordenadas relativas con la arroba, 20, 50, me va a ir desde el último punto que yo he dibujado, 20 hacia la derecha y 50 hacia arriba. 00:13:42
Si yo ahora desde el último punto que he dibujado voy 0 hacia la derecha y 50 hacia abajo, cae vertical. 00:13:56
¿veis? estoy poniendo coordenadas relativas 00:14:08
y ahora desde el último punto 00:14:12
que tengo que hacer para llegar al punto inicial 00:14:13
tengo que irme hacia la izquierda 20 00:14:15
y no moverme en vertical 00:14:17
pues lo voy a poner hacia la izquierda 20 00:14:19
y no moverme en vertical 00:14:22
y llego al punto de origen 00:14:23
y he hecho el mismo triángulo pero ahora lo he hecho 00:14:25
con coordenadas relativas, fijaros como lo he hecho antes 00:14:27
aquí tenemos las coordenadas 00:14:30
que puse antes en mi histórico 00:14:32
que está aquí, bueno le doy al escape 00:14:34
y ya me deja de poner esto 00:14:35
y le doy a la flechita y ya me deja de poner la X. 00:14:37
Ya estoy otra vez en modo inserción. 00:14:40
Vale, pues antes hicimos 30, 0, me puso este punto, 00:14:43
después hice el 50, 50, desde el origen 50, 50 y me hizo este punto 00:14:48
y luego hice el 30, 0, perdón, 50, 0, desde el origen 50, 0, aquí. 00:14:54
Y después terminé cerrándolo en el 30, 0. 00:15:02
que es este, el primero. Perfecto, ¿cómo lo hemos hecho en coordenadas relativas? 00:15:07
Hemos empezado en el mismo punto, 30 a 0, el primero siempre lo tengo que poner en absolutas 00:15:12
porque no tengo posibilidad de marcarlo como relativas, y después me he ido 20 hacia la derecha 00:15:16
y 50 hacia arriba desde el último punto, 20 a la derecha y 50 hacia arriba, 00:15:23
iba a terminar en el mismo punto que antes le había marcado en coordenadas absolutas. 00:15:27
Ahora, desde el último punto, ¿qué estoy haciendo? No me desplazo en horizontal, 00:15:32
y me desplazo 50 hacia abajo, con lo cual 0 menos 50 en relativas y voy desde el último punto hasta aquí. 00:15:37
Y ahora tengo que ir hacia la izquierda, ¿vale? Entonces, menos 20, 0, hacia la izquierda y ahí termina. 00:15:46
Con lo cual, veis aquí a la derecha cómo se pintan en coordenadas absolutas y cómo se pinta en coordenadas relativas. 00:15:53
Esto es un poco la explicación sencilla de cómo trabajar con LibreCAD. 00:16:00
Valoración:
  • 1
  • 2
  • 3
  • 4
  • 5
Eres el primero. Inicia sesión para valorar el vídeo.
Idioma/s:
es
Autor/es:
JUAN RAMÓN GARCÍA MONTES
Subido por:
Juan Ramã‼N G.
Licencia:
Todos los derechos reservados
Visualizaciones:
140
Fecha:
15 de enero de 2021 - 21:04
Visibilidad:
Público
Centro:
IES ANTONIO GAUDI
Duración:
16′ 12″
Relación de aspecto:
16:10 El estándar usado por los portátiles de 15,4" y algunos otros, es ancho como el 16:9.
Resolución:
1676x1050 píxeles
Tamaño:
52.57 MBytes

Del mismo autor…

Ver más del mismo autor

EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
