El tema 2 que os presentamos a continuación va a tratar sobre las características de un circuito serie.
00:00:00
Un circuito serie eléctrico es aquel en el cual los receptores están conectados uno a continuación del otro
00:00:09
y solo hay un camino para la corriente eléctrica.
00:00:17

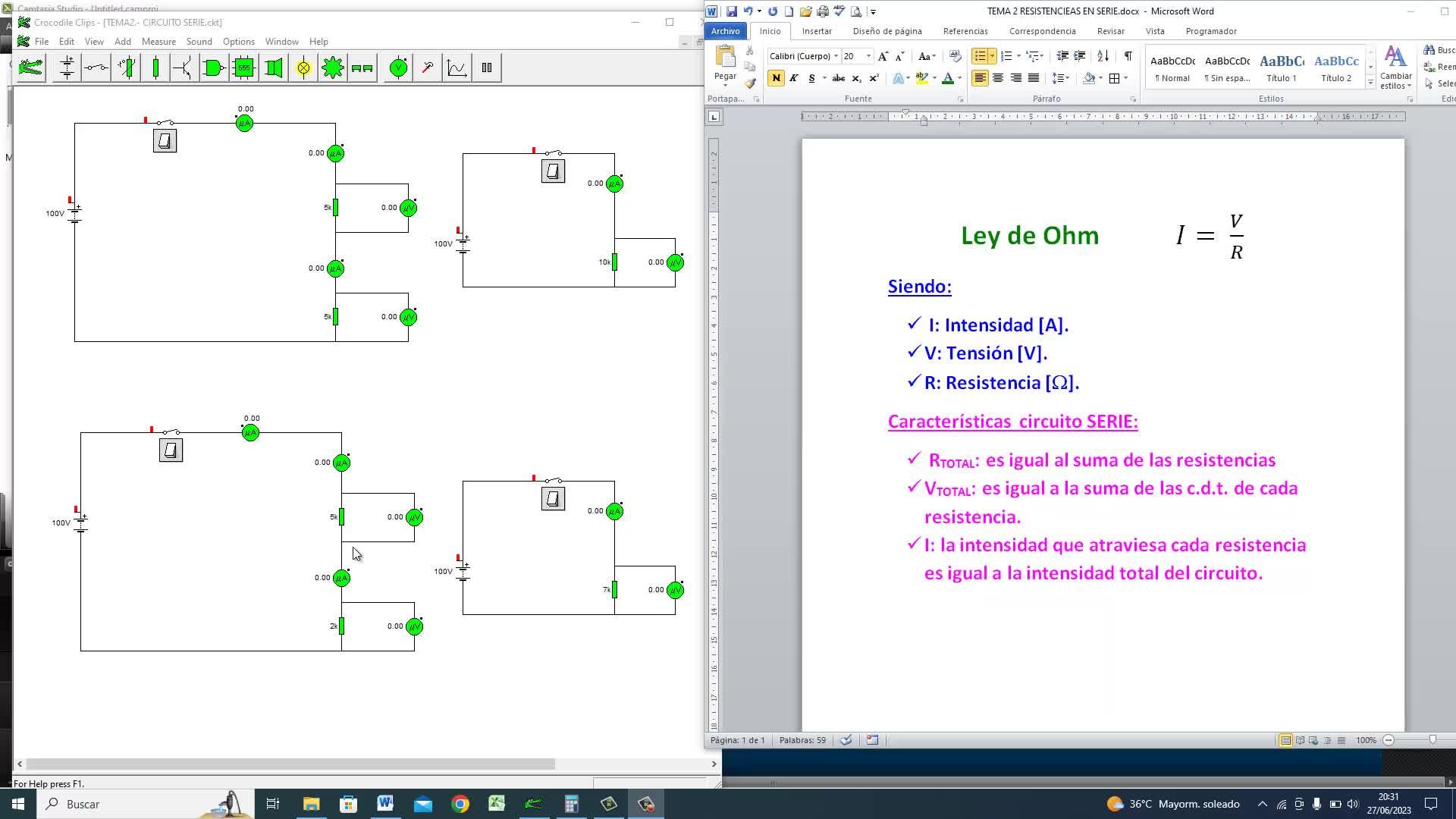

En este caso podemos ver un circuito eléctrico con dos resistencias de 5000 ohmios, 5K, en serie.
00:00:20
Mientras que en este de aquí abajo podemos ver dos resistencias, una de 5K, 5000 ohmios y otra de 2K, 2000 ohmios.
00:00:26
Las características de un circuito serie son las que podemos ver aquí en color magenta.
00:00:35
La resistencia total del circuito es igual a la suma de las resistencias que están en serie.
00:00:40
La tensión total es igual a la suma de las caídas de tensión de cada una de las resistencias
00:00:46
y la intensidad que atraviesa cada resistencia es igual a la intensidad total del circuito.
00:00:51
Como podemos ver en este que hemos comentado a continuación, si yo doy al interruptor hemos puesto aquí 3 amperímetros
00:00:56
para que veáis que la intensidad es común para cada una de las resistencias que están en serie.
00:01:04
Todas marcan como podéis ver 10 miliamperios.
00:01:09
Por lo tanto esta característica ya podemos ver que se cumple.
00:01:12
Segunda, que la tensión total, en este caso 100 voltios, es igual a la suma de la caída de tensión de las resistencias en serie.
00:01:17
Como podemos ver este voltímetro marca 50 voltios y este 50.
00:01:26
Por lo tanto la suma de la caída de tensión 50 de esta resistencia más la caída de tensión indicada en este voltímetro
00:01:30
de esta resistencia en serie pues suman los 100 que hemos comentado antes.
00:01:39
Esto se puede ver si hacemos el circuito equivalente.
00:01:43
Aquí hemos puesto una resistencia cuya suma es la suma de las que están en serie.
00:01:46
En este caso 2, podrían ser 3, 4 o las que fuesen.
00:01:52
Que sería este punto de aquí.
00:01:55
Resistencia total es igual a la suma de las resistencias.
00:01:57
Si nosotros activamos este circuito podemos ver como pasa la misma intensidad y aquí la caída de tensión serían de 100 voltios.
00:01:59
Se puede observar que como el valor de las resistencias es el mismo, la tensión se reparte por igual.
00:02:07
Pero aquí en el esquema inferior podemos ver que tenemos en serie una resistencia de 5000 ohmios, 5K, con una de 2000 ohmios, 2K.
00:02:15
¿Qué va a pasar? Que en esta ocasión se reparte la tensión pero no con el mismo valor.
00:02:24
Si damos al interruptor podemos ver que la intensidad es común para las dos resistencias.
00:02:29
Desde que marca 14,3 miliamperios.
00:02:36
Sin embargo la tensión en esta de 5K cae en 71,4 voltios y en la de 2K, 2000 ohmios, 28,6.
00:02:39
Se sigue cumpliendo que la tensión total es la suma de las caídas de tensión de cada resistencia porque 71,4 y 28,6 suman los 100 voltios.
00:02:49
Aquí podemos verificarlo con un circuito equivalente en el que hemos puesto una sola resistencia suma de estas dos que están en serie.
00:02:59
Y aquí se verifica que caen los 100 voltios, que la intensidad sigue siendo la misma.
00:03:08
Y estas son las características que acabamos de ver de un circuito serie.
00:03:13
Espero que haya sido de vuestro agrado, nos vemos en el siguiente vídeo.
