Buenas tardes, bienvenidos al segundo vídeo de Zipe. 00:00:06
Hoy en este segundo vídeo lo que vamos a ver es la interfaz básica del programa, 00:00:10
así que lo primero que vamos a hacer es abrirlo. 00:00:15
Tarde un poquito, tened paciencia. 00:00:20
Ojo, si os doy un error y os dice que ya está abierto es porque lo tenéis oculto 00:00:22
aquí abajo en la barra de herramientas, ¿vale? 00:00:25
Así que nos venimos aquí 00:00:29
y lo que tenemos que ir es a la zona de estructuras 00:00:30
y elegir el que se llama Zip3D. Tiene un montón de módulos de cálculo de estructuras de distintos tipos 00:00:35
y el que nos interesa es este, el que se llama Zip3D. Lo abrimos 00:00:39

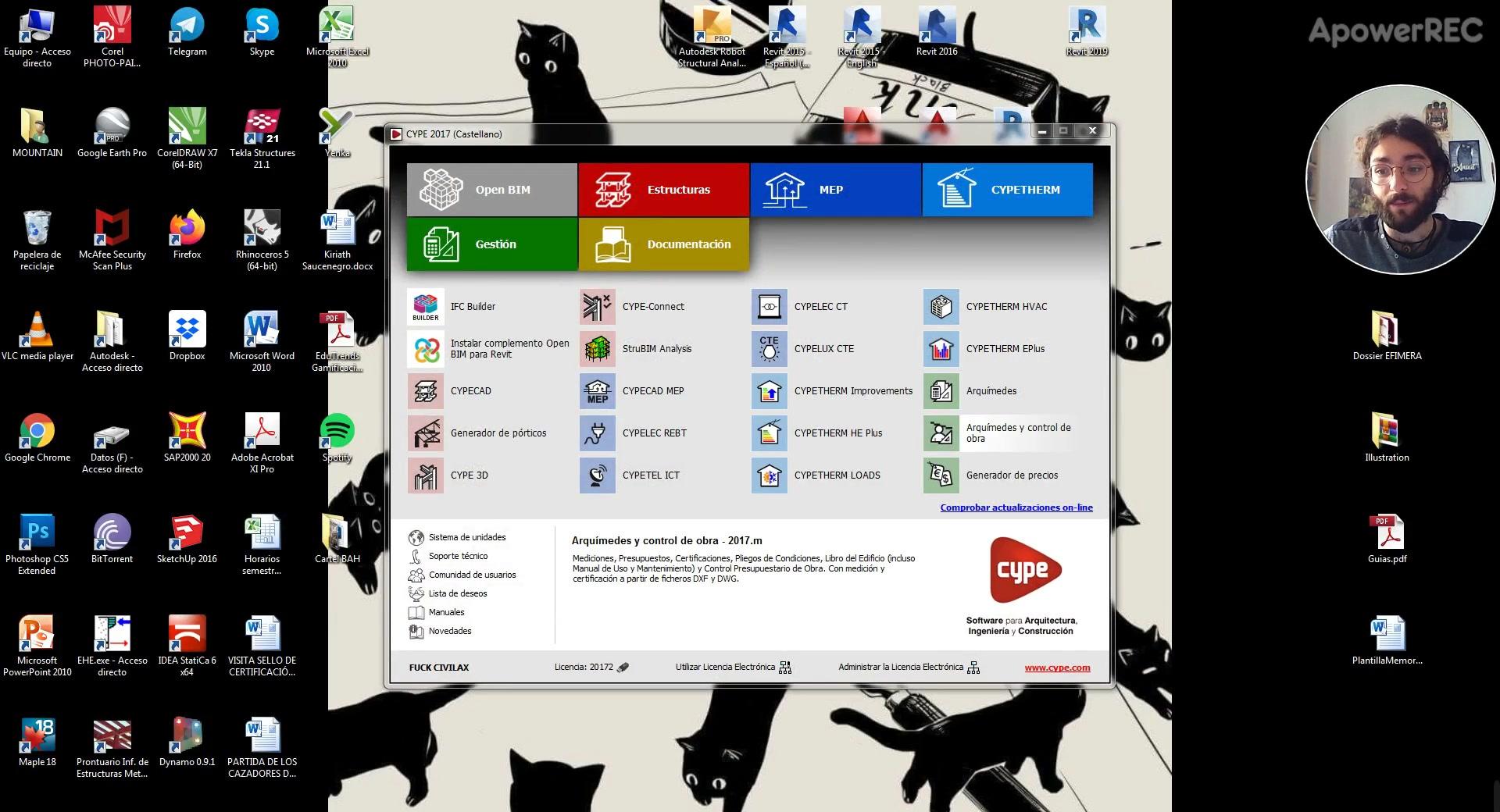

y nos aparece esta interfaz. En gestión de archivos 00:00:43
podríais abrir archivos que ya tenéis guardados, como veis yo tengo unos cuantos 00:00:49
y en nuevo podríais hacer un nuevo archivo, que es lo que vamos a hacer. Si le damos a nuevo 00:00:53
nos aparece este desplegable. Aquí es donde vamos a elegir el nombre. Yo lo voy a llamar 00:00:57
ejemplo barra baja nave industrial. 00:01:02
Y lo podéis abrir aquí en examinar. Por defecto siempre os lo voy a guardar en una carpeta absolutamente imposible de encontrar dentro de la carpeta de instalación del programa, con lo que os recomiendo que busquéis una carpeta de trabajo en la que normalmente estéis cómodos y os hagáis una carpeta específica para el proyecto. 00:01:07
Yo, por ejemplo, la voy a colocar aquí, prácticas externas, ejemplo de unidad didáctica, nueva carpeta, CIP3D. 00:01:26
La abro, lo guardo y ya lo tendríamos. 00:01:39
Si le damos a aceptar nos aparece este segundo desplegable para que introduzcáis un modelo IFC, es decir, desde Revit o algún otro programa tipo BIM o una obra vacía. 00:01:43
Vamos a usar una obra vacía porque yo nunca he importado todavía un IFC y no creo que se vaya a hacer todavía porque la compatibilidad es regulera. 00:01:51
Le damos a aceptar y se nos abre este desplegable que es súper interesante. 00:02:02
La primera es las normas. Aquí arriba elegiremos las normativas con las que queremos calcular. 00:02:07
En general por defecto os va a poner las últimas y además os las va a asociar a cada material. 00:02:12
Pero daos cuenta que podéis elegir alguna otra normativa si estáis trabajando fuera de España o si preferís trabajar con normativas europeas. Es decir, podéis sustituir, por ejemplo, la EH08 por el Eurocódigo 2 de Bulgaria, el Eurocódigo 2 General de la Unión Europea o el Eurocódigo 2 de Francia, por ejemplo, que tienen pequeñas diferencias con respecto al genérico. 00:02:16
Lo mismo pasa para el acero, que es lo que más nos interesa. 00:02:36
Él por defecto va a trabajar tanto el acero conformado como el laminado con la EAE 2011, 00:02:39
aunque podéis sustituirla por el código técnico que, como sabéis, quedó derogado cuando se aprobó la EAE, 00:02:43
pero se sigue utilizando, sobre todo en edificación, más de lo que se debería. 00:02:48
Luego, para madera tenéis el código técnico, para el aluminio solo hay Eurocódigo, no hay normativa nacional, 00:02:53
y finalmente para cimentaciones va a utilizar el criterio, esto que llama criterio del CTE de BSC, frente al del AHE 08. 00:02:58
¿Por qué? Porque lo que nos va a calcular no son cimentaciones, lo que nos va a calcular son los armados de unas zapatas 00:03:05
Nos puede calcular la cimentación pero no es el mejor módulo para ello 00:03:11
¿Nos dará una idea de ello? 00:03:14
Y bueno, básicamente el problema es que ni la EHE ni el código técnico recogen cómo se calculan cimentaciones 00:03:16
Sino que lo que recogen son una serie de consejos de cómo se podrían calcular 00:03:22
De ahí que no puedas decir que calculas con el código técnico, sino con el criterio del código técnico 00:03:26
En esta flechita además, fijaos, os lo cambia todo a código técnico, ¿vale? 00:03:30
Lo voy a cancelar porque lo que queremos es que se nos mantenga la EAE, que la tenéis ahí. 00:03:36
En esta parte podéis elegir los materiales. 00:03:40
En principio vamos a trabajar los aceros laminados con el 275, que es el estándar en edificación, 00:03:43
y los conformados con el 235, tres cuartas de lo mismo, son los dos aceros más comunes. 00:03:47
Pero si le dais al desplegable veréis que tenéis otro buen puñado de aceros según la EAE o las normas EN. 00:03:51
Por ejemplo, podríais coger el 275 de acuerdo a lo que marca la norma EN 1025-2. 00:03:57
La diferencia a efectos de cipe yo no la he visto nunca, la verdad 00:04:02
Lo mismo pasaría con la madera, que sí que tiene un poco más de chicha 00:04:06
Pero que no veremos porque se escapa de las construcciones metálicas 00:04:11
O con el aluminio 00:04:14
En el aluminio aquí tenéis distintas categorías 00:04:15
Según utilicéis los tipos F o H12 00:04:17
Que si no recuerdo mal es el tipo de certificado con el que os lo entregan 00:04:20
Pero no estoy seguro 00:04:22
¿Vale? 00:04:23
Por último aquí tenemos el hormigón 00:04:25
Que para cimentaciones vamos a utilizar un HA25 00:04:27
Con un coeficiente de seguridad de 1,5 el estándar 00:04:29
Por otro lado tenemos aquí todo el paquete de definir propiedades de los hormigones, ya sea para pilares, forjado, no lo vamos a tocar de nuevo porque no forma parte de las construcciones metálicas. 00:04:31
Pasa lo mismo con las cimentaciones donde están las propiedades, aquí sí que hay un tema interesante que es, bueno, recordad que el hormigón de cimentación ya lo hemos colocado aquí, 00:04:42
se nos va a corregir automáticamente en este lugar pero si quisiésemos que fuese distinto del resto pues se corregiría en esta parte. 00:04:50
y este dato sí que es interesante y sí que es importante 00:04:55
que es la tensión para cuando calculemos las zapatas de nuestras naves 00:04:58
si lo veis aquí os aparece una preciosa tabla 00:05:02
donde os da unos valores mínimos y máximos 00:05:04
en los que se suele mover cada tipo de suelo 00:05:07
en principio no deberíais tocar esto porque os lo debería dar un geotécnico 00:05:09
vamos a dejar los 0,2 MPa, 2 kg por cm2 00:05:12
porque es un valor bastante usual en Madrid 00:05:16
hay muchos terrenos que nos dan estos valores en esta ciudad 00:05:19
vale, esta parte sin embargo 00:05:23
sí que es muy interesante, toda la parte de acciones 00:05:26
resistencia a fuego no lo vamos a ver 00:05:28
y las combinaciones como por defecto 00:05:30
de las que marca el código técnico pues no tiene 00:05:32
mucho sentido dedicarnos a 00:05:34
a pelearnos con ella, porque ya las hace él 00:05:36
pero en hipótesis adicionales 00:05:38
sí que hay cosas interesantes 00:05:40
si lo abrimos nos aparece este desplegable 00:05:42
por un lado nos habla de las categorías 00:05:44
de uso, que las veremos después cuando 00:05:46
hablemos de las sobrecargas de uso 00:05:48
por otro lado nos dice que el peso propio, automáticamente 00:05:50
generado él un peso propio, puesto que le vamos a asignar unos perfiles, unas longitudes 00:05:52
y un tipo de sección, él va a saber lo que pesa. Así que él calcula el peso propio 00:05:57
de la estructura per se, por su propia cuenta. Cargas muertas. Las cargas muertas, como recordaréis 00:06:03
o como quizá os hayan comentado, son básicamente el peso de toda la construcción del edificio 00:06:08
que no es el propio esqueleto. Es decir, todo lo que no son vigas y pilares y zapatas y 00:06:12
forjaos, todo lo que no sea eso 00:06:16
va a cargas muertas 00:06:18
instalaciones, falsos techos 00:06:19
muros, tabiquería 00:06:22
cerramientos 00:06:25
solados, todo eso va a cargas 00:06:26
muertas, así que tendremos que añadir uno 00:06:28
para simular todo ese tipo de cargas 00:06:30
nueva hipótesis adicional 00:06:32
carga muerta, cm 00:06:33
aceptar 00:06:36
y aceptar, no tocamos ninguna más de las opciones que tiene 00:06:37
por otro lado vamos a meter la nieve 00:06:40
que también es sencilla 00:06:44
Tendremos nieve, la de Madrid 00:06:45
Como veis aquí lo único que hacemos es generar los tipos de carga 00:06:48
No les asignamos ningún valor, eso lo veremos en otro vídeo distinto 00:06:51
Tenemos que agregar dos vientos 00:06:53
El código técnico presupone que todos los edificios son cajas de zapatos 00:06:56
Son cajas de zapatos y que tienen que tener un viento en un sentido 00:06:59
Viento X y otro viento en el otro sentido 00:07:01
Viento Y 00:07:03
Dichos vientos son perpendiculares entre sí 00:07:03
Y no pueden actuar a la vez 00:07:06
Si está soplando el viento en la dirección X 00:07:08
No soplará en la dirección Y 00:07:10
Supongamos por ejemplo que la dirección Y es la perpendicular a la nave 00:07:11
y la X la paralela a la nave, con la que entraría un coche en la nave, por decirlo de alguna manera. 00:07:15
Así que vamos a añadir estas dos hipótesis, viento X, aceptar, nueva hipótesis, viento Y, aceptar. 00:07:20
Y aquí abajo nos aparece una tabla que se llaman combinaciones. 00:07:28
Si tiene la crucita roja es que no son combinables, es decir, que no se puede dar a la vez el viento en X y el viento en Y. 00:07:31
Si tiene el tic es que son combinables, se puede dar a la vez el viento X y el viento Y. 00:07:36
Y se cambian clicando aquí encima. 00:07:40
a priori lo que queremos es dejar que no sean combinables 00:07:41
como he dicho el código técnico dice que si sopla el viento 00:07:43
en X, no sopla en Y y viceversa 00:07:46
le damos a aceptar y ya está 00:07:48
no tocamos nada más 00:07:49
el último tipo de carga que nos interesa 00:07:50
de todas las que aparecen aquí que como veis son 00:07:54
numerosísimas, pero bueno en general 00:07:55
siempre vamos a trabajar solo con las que estamos viendo ahora mismo 00:07:57
es la sobrecarga de uso 00:07:59
la sobrecarga de uso es, pues bueno, el uso de la 00:08:01
de la nave, para qué se utiliza 00:08:03
esa nave, daos cuenta que nosotros 00:08:05
esto solo se aplica a funhouse, nos da igual para qué se utilice 00:08:07
la planta baja de la nave 00:08:10
Porque se apoya directamente sobre el terreno en la solera 00:08:11
Con lo cual no nos supone una carga para la estructura 00:08:13
Va directamente al suelo 00:08:16
Lo que sí que nos interesa son el del forjado intermedio de oficinas 00:08:17
Y el de la cubierta 00:08:20
Que es cubierta, evidentemente 00:08:21
Si clicamos, lo primero que nos dice es 00:08:22
Oye, para definir estas hipótesis 00:08:25
Deberías definir las categorías de uso de la obra 00:08:27
Aceptar 00:08:29
Nos aparece este desplegable 00:08:30
Y en este desplegable le damos añadir 00:08:32
Y nos dice, vale, categorías que quieres meter 00:08:34
De acuerdo con el código técnico 00:08:36
Para todos estos materiales 00:08:39
hormigón, cimentación, madera, y para el acero laminado con el eurocódigo, de acuerdo con esta segunda categoría, ¿vale? Pues en este desplegable, vamos a meter primero el de la cubierta, pues G1, cubierta es únicamente accesible para mantenimiento y no concomitante con el resto de acciones variables, esto aparece en la tabla 3.1 del código técnico, documento básico, seguridad estructural, acciones en edificación, ¿vale? 00:08:40
En general cuando tengáis cubiertas ligeras elegiréis la G1, cubierta ligera es la que no lleva forjado, la que lleva pues una chapa, un panel sandwich, la típica de nave industrial o de polideportivo. 00:09:04
La G2 la usaréis cuando tengáis cubiertas pesadas, por ejemplo las de un edificio, las de un colegio, las de cualquier otro edificio que sí que tenga una cubierta, digamos que la cubierta hay que hacerla con maquinaria en vez de a mano, básicamente es la idea. 00:09:15
así que elegimos esta 00:09:27
por otro lado aquí elegiremos cubiertas 00:09:30
que tiene un genérico para, el Eurocódigo 00:09:32
marca un genérico para todo el 00:09:34
para todo este tipo de uso, pues ya está 00:09:35
y tendremos que añadir aquí 00:09:38
en el más, otro tipo de carga 00:09:40
que serán las de la oficina, aquí nos iremos 00:09:42
a B, zona administrativa y aquí nos iremos 00:09:44
a B, oficinas, le damos a aceptar 00:09:46
aceptar 00:09:48
y ya tenemos los dos tipos de carga, y entonces sí que nos 00:09:49
manda a la misma pantalla que hemos visto 00:09:52
con los otros tipos de carga, le damos 00:09:54
a nueva hipótesis adicional 00:09:56
y meteremos una Q barra baja 00:09:57
cubierta 00:10:00
aceptar 00:10:02
nueva hipótesis adicional 00:10:04
Q barra baja oficina 00:10:06
aceptar 00:10:08
y si os dais cuenta 00:10:10
aquí de nuevo puedo jugar a que se den a la vez 00:10:12
o no los dos tipos de carga 00:10:14
en este caso evidentemente tú puedes tener 00:10:16
carga en la cubierta y puedes tener carga en la oficina 00:10:18
o sea, un señor puede estar haciendo el mantenimiento 00:10:20
arriba mientras el jefe está hablando con los 00:10:22
operarios, o sea 00:10:24
en las sobrecargas de uso es bastante raro 00:10:25
que no se den todas las sobrecargas de uso 00:10:28
a la vez, pero bueno 00:10:30
por si acaso, que sepáis que existe esa posibilidad 00:10:31
le damos a aceptar, aceptar 00:10:33
y ya tendríamos todas las cargas introducidas 00:10:36
como digo, este tipo de cargas 00:10:38
lo que hemos hecho ha sido definir 00:10:40
los tipos de cargas, no les hemos dado un valor 00:10:42
luego los valores se los asignaremos después 00:10:44
es decir, a Zip el único que le hemos dicho es 00:10:46
ojo, que en mi edificio van a existir cargas de peso propio 00:10:47
vientos X, vientos Y 00:10:50
sobrecargas de uso de dos tipos 00:10:52
y mieles. Y 00:10:54
tú sabrás qué haces con esas cargas. 00:10:56
Yo de momento no te doy valores, solo te digo que existen 00:10:59
ellas. Aquí podemos editar elementos 00:11:00
de la cimentación, pero bueno, que en general 00:11:02
son dos cosas que deberíais dejar sin tocar, 00:11:04
que es que considerar la cimentación con viento y con sismo, 00:11:06
no considerarlas un error en general. 00:11:09
Lo del sismo no es tan importante porque estáis en Madrid 00:11:11
y no hay sismo, pero bueno. 00:11:12
Y el proceso constructivo, que solo afecta al hormigón, 00:11:14
con lo cual tampoco lo vamos a ver. Por último, 00:11:16
aquí tenéis opciones para editar los elementos 00:11:18
pilar, viga, cimentación y uniones. 00:11:20
Como veremos más adelante, 00:11:22
no os conviene trabajar ni con pilares ni con vigas, mejor dicho, con elementos pilares y elementos vigas de Zipe. 00:11:24
Que lo vuestro va a tener pilares y vigas, por supuesto, y viguetas y correas, y va a tener un montón de elementos constructivos. 00:11:30
Pero es mucho más restrictivo en Zipe, restrictivo en el sentido de que tenéis menos opciones, no de que sea más seguro 00:11:35
trabajarlos con pilares y vigas que trabajarlos como barras genéricas a las cuales vosotros le controléis los parámetros. 00:11:40
Entonces yo en general no os recomiendo que utilicéis ni pilares ni vigas, porque es que además su única utilidad es poder armarlos 00:11:46
si son de hormigón, y es que insisto, no vamos a ver hormigón 00:11:52
y además es que Zipe3D no es 00:11:54
un buen módulo para hormigón, para eso está ZipeCAD 00:11:56
que es otro módulo de este programa 00:11:58
entonces en general, esta parte no se usa 00:11:59
yo no la tocaría y no creo que sea útil 00:12:02
¿vale? así que nada, terminar 00:12:04
y se nos abre, bueno, antes de que pasemos 00:12:05
a la pantalla del ordenador, nos da un último aviso 00:12:08
que es, oye, todas estas cargas 00:12:09
que me has metido, son en una 00:12:11
en una zona de España que esté a menos 00:12:14
de mil metros, es porque cambian mucho 00:12:16
los factores de combinación 00:12:17
y la manera de sumar cargas 00:12:19
que tiene el código técnico según estemos 00:12:21
en altitudes de más de 1000 metros 00:12:23
o de menos, en principio como estamos en Madrid 00:12:25
660 metros de altitud, pues no tendríamos 00:12:27
este problema, hay pocas partes en España 00:12:29
que estén a más de 1000 metros, pocas partes 00:12:31
pocas partes donde vayáis a hacer naves industriales 00:12:33
quiero decir, en la punta de los Pirineos 00:12:35
pues no suele ser muy común, alguna vez a mi me ha caído 00:12:37
alguna cubiertita ligera en algún 00:12:40
pueblito de León que estaba a más de 1000 metros 00:12:41
pues bueno, pues se cambia y ya está, no tiene más 00:12:43
misterio, lo cambiaría y simplemente 00:12:45
el desplegable eligiendo altitud superior o inferior 00:12:47
¿vale? le dais a aceptar 00:12:49
y entráis en la pantalla básica de Zipe, en la que vamos a trabajar a partir de ahora. 00:12:51
Bueno, en esta interfaz básica, lo primero que vamos a ver, bueno, aquí están todas las herramientas de trabajo de Zipe 00:12:56
que las vamos a ir viendo a lo largo de los próximos vídeos, porque tiene mucho más sentido que veamos que hace cada una 00:13:02
haciéndolo cuando introduzcamos el modelo, pero sí que es interesante que sepáis dónde encontrar algunas de las cosas 00:13:08
fundamentales en la barra de menús. La barra de menús archivo tiene dos cosas importantes, o tres cosas importantes, 00:13:13
Por supuesto, guardar, evidentemente. Como genera varios archivos, guardad siempre en una carpeta propia, es decir, dadle a guardar como, examinar, por defecto os guarda en una carpeta que es absolutamente imposible de encontrar, así que buscad un lugar donde os apetezca guardarlo, aquí mismo, botón derecho, y generad una carpeta, nueva carpeta, lo que sea, voy a dejarla con el nombre nueva carpeta, la abrís, y entonces guardáis el archivo. 00:13:18
Porque si no lo guardáis así se os va a generar una ristra de archivos pequeñitos, en vez de ser como AutoCAD que tiene un único archivo, tiene un montón pequeñitos, se os va a perder alguno, se os va a corromper el modelo y va a ser un desastre. 00:13:44
Entonces en general guardadlo siempre en una carpeta. 00:13:56
La otra opción interesante que tiene es gestión de archivos. ¿Por qué? Porque en gestión de archivos no solo podéis abrir, generar nuevos archivos y demás, sino que podéis comprimir y descomprimir obras. 00:13:58
La obra se envía en un formato CYP, es un formato propio del programa 00:14:08
Y es muy interesante porque si la comprimís entonces sí que os genera un archivo único 00:14:13
No es útil para guardar, porque es un rollete, porque hay que descomprimirla antes de poder volver a usarla 00:14:17
Pero si queréis mandarle este archivo a un compañero, pues es la manera 00:14:21
Abriréis aquí, comprimiríais la carpeta, descomprimiría a vuestro compañero y aquí paz y después gloria 00:14:25
Y en principio, pues bueno, no tiene muchas más cosas así muy interesantes, no las vamos a tocar 00:14:30
Obra tiene dos puntos interesantes 00:14:36
Datos generales, que os devuelve 00:14:38
A la misma pantalla que teníamos aquí 00:14:40
Es decir, si os habéis equivocado 00:14:42
O queréis corregir alguna cosa a través de 00:14:44
Obra, datos generales, podéis volver a ese 00:14:46
A ese 00:14:48
A esa pantalla 00:14:48
Y luego, preferencias de dibujo 00:14:51
Por si queréis cambiarle 00:14:54
A algunas opciones de visualización del programa 00:14:56
Que yo no tocaría, pero bueno, que sepáis que está 00:14:58
El resto de utilidades no se usan en nada 00:15:00
Herramientas 00:15:02
Herramientas tiene fundamentalmente cosas sobre capas 00:15:03
Las capas de AutoCAD además, que se van a importar aquí 00:15:06
El archivo fundamental o los dos elementos fundamentales son 00:15:09
Importar ficheros, que es para importar nuestro modelo 00:15:12
Y vista 3D, que nos va a permitir ver una vista tridimensional de la estructura 00:15:14
Ya la veremos en otro vídeo 00:15:18
Que nos permite hacernos una idea de si estamos haciendo las cosas bien o no 00:15:19
Si nos hemos equivocado o no 00:15:23
Si tenemos los perfiles en su sitio o no 00:15:24
El siguiente elemento, planos, no tiene ninguna utilidad 00:15:26
A no ser que pretendáis importar una obra de CIP3D dentro del módulo de CIPCAD. 00:15:30
Lo que os genera son planos base, como digamos niveles. 00:15:34
Y es esto. 00:15:38
La única utilidad es poder importar en CIPCAD para compatibilizar un modelo de hormigón y no metálico. 00:15:39
No lo vais a usar, es complicado, bueno, no tiene mucho interés. 00:15:46
Nudo. 00:15:50
En nudo es donde vamos a trabajar los nudos. 00:15:51
¿Qué es un nudo? 00:15:52
Es la intersección entre dos barras. 00:15:53
Siempre que se os crucen dos barras del modelo de AutoCAD os va a generar un nudo el programa. 00:15:54
Pues es para moverlo, meterle vinculaciones exteriores e interiores 00:15:58
La vinculación interior no la vamos a ver porque se puede simular de otras maneras mucho más cómodas 00:16:01
Y fundamentalmente las utilidades que tiene es mover, borrar y nuevo nudo 00:16:05
Barra, lo mismo con las barras 00:16:10
Es todo el paquete de utilidades de barras que vamos a ir viendo a lo largo de los siguientes vídeos 00:16:13
Fundamentalmente el de definición de elementos 00:16:19
Vamos a ver la mayor parte de las utilidades que tiene este desplegable 00:16:21
laminas es para hacer un análisis que se llama 00:16:27
MEF, método de elementos finitos 00:16:30
y sirve para simular estructuras muy 00:16:32
complejas, regiones de 00:16:34
chapas, no lo vais a usar 00:16:35
la verdad, yo todavía no lo he usado nunca 00:16:38
en Cipe y además para estudiar 00:16:39
ese tipo de cosas hay otros programas mejores, con lo cual 00:16:42
no es muy útil, carga 00:16:44
es donde vamos a introducir las cargas, recordad 00:16:45
que antes lo que hemos hecho ha sido definir los tipos de carga 00:16:48
que existen en nuestro edificio pero no nos hemos dado valores 00:16:50
no hemos dicho cuánto pesa la nieve 00:16:52
hemos dicho que existe la carga de nieve 00:16:54
pero no hemos dicho cuántos kilos de nieve le caen a nuestro edificio, eso lo haremos trabajándolo aquí, como veis podemos introducir las cargas encima de las barras, 00:16:56
las cargas encima de láminas, que como os he dicho no las vamos a usar, sobre los nudos, que es algo bastante útil para cerchas, sobre paños, que es una herramienta fundamental y súper útil 00:17:05
que trabajaremos en el vídeo de cargas, y luego las cargas superficiales, que es como una carga de paños pero que no ocupa todo un paño, ocupa un truco, bueno, lo veremos. 00:17:14
uniones lo veremos también más adelante 00:17:21
porque nos permite hacer uniones 00:17:24
fundamentalmente soldadas 00:17:25
no me acuerdo si calculaba uniones atornilladas 00:17:26
pero yo nunca las he calculado con 00:17:28
con zip uniones soldadas si que he hecho 00:17:30
pero atornilladas no 00:17:31
y luego todo el paquete de cálculo 00:17:33
que nos permite tanto correr el modelo 00:17:35
tanto calcularlo 00:17:36
como evaluar los resultados 00:17:37
lo veremos más adelante 00:17:41
ventanas son unas opciones de personalización 00:17:42
de como se ve la pantalla 00:17:44
y ayuda por si necesitáis preguntarle alguna cosa a zip 00:17:47
Los últimos elementos de menú y de interfaz básica que nos interesan son, por un lado, voy a mover esto, esta esquinita que tiene aquí, listado de datos de obra, esto básicamente, aunque ahora no me va a dejar sacar nada, van a ser las memorias, van a ser anejos de cálculo, mediciones de cantidad de material que necesitamos, es decir, cuando tengamos resultados lo veremos con más detalle, pero básicamente lo que nos genera son informes de texto, informes de textos y de tablas. 00:17:50
Este de aquí nos genera planos 00:18:16
Tampoco es que sea muy útil 00:18:19
Como veis me dice que no me puede generar planos 00:18:20
Porque claro, no hay obra, no hay nada metido 00:18:22
Si no hay nada, pues no me puede dibujar nada, evidentemente 00:18:24
No es muy útil 00:18:26
A diferencia del de Zipecat, que es un módulo muy bueno 00:18:28
De dibujo de planos 00:18:30
Pero bueno, tiene alguna utilidad, por ejemplo 00:18:31
Para sacar detalles de uniones 00:18:34
Pero vamos, no tiene mucha utilidad 00:18:35
Yo os recomiendo que las estructuras metálicas 00:18:37
Os las dibujéis en AutoCAD directamente 00:18:40
Estas son algunas opciones de exportación 00:18:41
Que no vais a usar porque es para 00:18:44
compatibilizar CIPE con otros 00:18:45
programas, ninguno de ellos es AutoCAD. 00:18:48
Configuración de barra de herramientas, que es para 00:18:50
ver qué herramientas 00:18:52
de las que están ocultas en los menús podéis ver aquí encima. 00:18:54
Sin más, yo no lo tocaría. 00:18:56
De nuevo la ayuda. Y la bola 00:18:58
del mundo, que sí que es interesante. Muevos tú un poco más. 00:19:00
La bola del mundo, que tiene 00:19:02
para que cambiéis las unidades, el sistema 00:19:04
MKS, de metros, 00:19:06
kilogramos, fuerza, 00:19:07
segundos. El sistema de unidades internacional, que yo sé 00:19:09
que dejaría y trabajaría por defecto, porque es el que 00:19:12
utilizan ahora casi todos los programas, y si os da por pasaros al sistema de unidades 00:19:14
imperiales británicas. También tenéis aquí la impresora, que es para las opciones de 00:19:17
cómo vais a sacar los planos, o más bien, cómo vais a sacar los listados de obra, la 00:19:22
parte de informes. Tenéis aquí el estilo de documentos, que lo que os permite es personalizar 00:19:27
el tipo de letra, el tamaño de letra de cada uno de los elementos que conforman el informe, 00:19:32
pues de nuevo tampoco tiene mucho interés, es más fácil arreglarlo en Word. Opciones 00:19:37
de visualización de planos, en qué formato 00:19:42
cómo queréis que salga, de nuevo, tampoco tiene mucho 00:19:44
interés, es que es mejor sacarlo, que lo saque como él le dé 00:19:46
la gana y editarlo en AutoCAD, que es que es mucho 00:19:48
más rápido y más sencillo 00:19:50
detalles, lo mismo, para 00:19:52
meter elementos de una biblioteca de detalles 00:19:54
que tiene Zipe, que tendréis que buscar y que 00:19:57
la verdad es que cada vez es peor 00:19:58
envío de obras, no lo vais a usar 00:20:00
lleva sin usarse desde que la gente tiene una 00:20:04
DSL decente, deshacer, rehacer 00:20:06
que bueno, es el para atrás, pero que también lo tenéis 00:20:08
aquí arriba, y esta parte para 00:20:10
presentar, para cambiar la presentación 00:20:12
el esquema de color del programa 00:20:14
si queréis verlo en gris o en negro 00:20:16
sin más, yo dejaría el blanco 00:20:20
porque a mí es el que estoy acostumbrado y es el que me resulta 00:20:22
más cómodo, así que nada 00:20:24
pues hasta aquí la interfaz básica 00:20:26
en el próximo vídeo empezaremos a ver 00:20:28
cómo importar el modelo 00:20:30
y cómo trabajar las capas del modelo 00:20:31
para facilitarnos el 00:20:34
posterior cálculo, así que nada 00:20:36
nos vemos en el próximo vídeo 00:20:37
Idioma/s:
es
Materias:
Diseño, Fabricación, Mecánica, Tecnología Industrial
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Formación Profesional
    • Ciclo formativo de grado superior
      • Primer Curso
      • Segundo Curso
Autor/es:
Rodrigo Banderas González
Subido por:
Rodrigo B.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
2
Fecha:
7 de febrero de 2025 - 12:38
Visibilidad:
Público
Duración:
20′ 44″
Relación de aspecto:
1.85:1
Resolución:
1920x1040 píxeles
Tamaño:
65.26 MBytes

Del mismo autor…

Ver más del mismo autor

Comentarios

Para publicar comentarios debes entrar con tu nombre de usuario de EducaMadrid.

Comentarios

Este vídeo todavía no tiene comentarios. Sé el primero en comentar.


EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
