Buenos días a todos chicas y chicas de la ESO, estamos aquí porque vamos a hacer la pajarita nazarí. 00:00:00

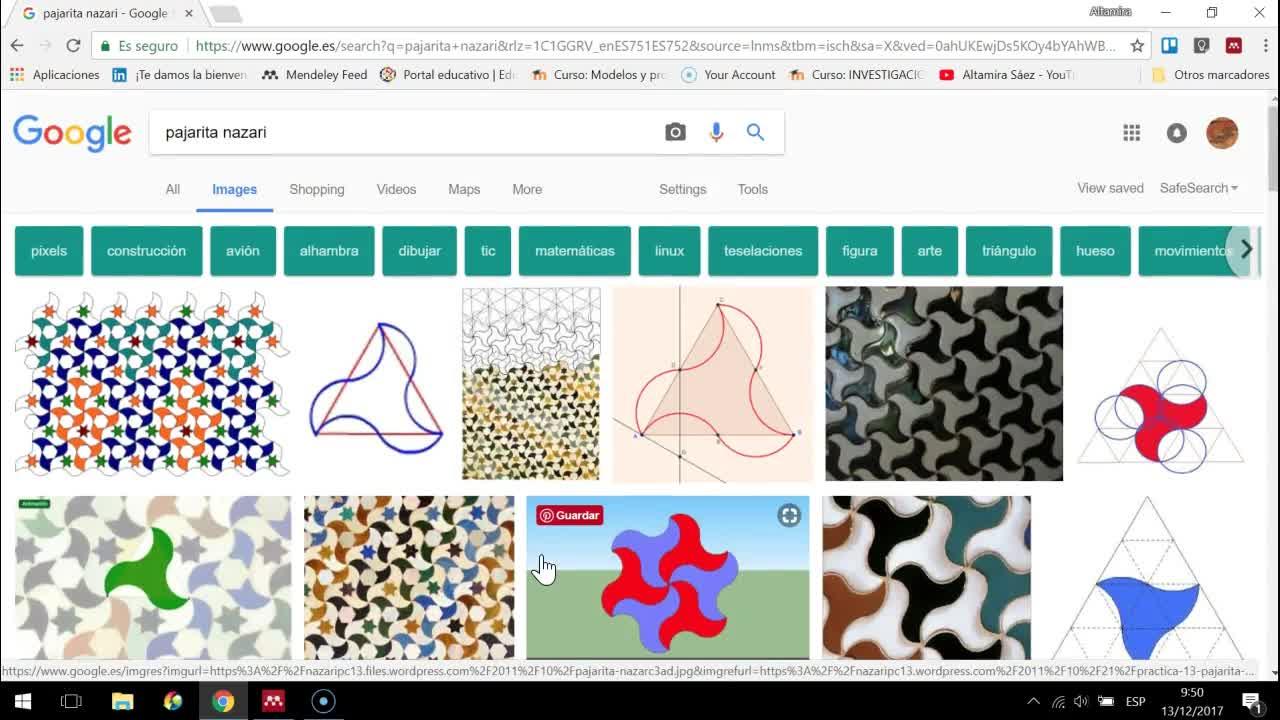

Tengo abierto en Google una búsqueda de imágenes en la que he puesto pajarita nazarí 00:00:06

y veis que tenemos muchos ejemplos y si buscáis vídeos o otros profesores o explicaciones de cómo se hace 00:00:13

encontraréis además del mío muchos otros y para abajo y para abajo veis que hay cada vez más. 00:00:22

Bueno, pues no es tan difícil, hay mucha gente haciéndolo, podemos hacerlo 00:00:27

Esto en Inkscape es lo que vamos a hacer hoy 00:00:32

En mi escritorio tenemos, mirad, el último dibujo que guardé con vosotros 00:00:35

Si hago doble clic sobre él, que lo tenía aquí guardado en el escritorio 00:00:41

Y me abre el archivo de trabajo en el que estábamos 00:00:45

Esta es la zona de impresión, la hoja 00:00:50

pero yo había puesto por todos lados por la mesa 00:00:55

más cosas que habíamos estado jugando, ¿recordáis? 00:00:58

Bueno, pues si las quiero suprimir simplemente las selecciono 00:01:02

y las suprimo 00:01:04

y aquí lo que queremos hacer ahora es la pajarita nazarí 00:01:06

para eso, mirad, por aquí quedaba algo más 00:01:13

necesitamos usar herramientas de precisión 00:01:16

porque si veis bien, mirad, volvemos a mirarla 00:01:20

La pajarita está construida sobre triángulos equiláteros 00:01:24

¿Veis? 00:01:29

Son redes de triángulos equiláteros 00:01:30

En los que luego se hacen los arcos de cierta manera 00:01:34

Aquí están 00:01:37

Vale, entonces tenemos que conseguir una red de triángulos equiláteros 00:01:38

Cuando hacíamos formas nosotros 00:01:42

Aquí con la herramienta de crear estrellas y polígonos 00:01:44

Si la poníamos en tres, hacía triángulos 00:01:50

Ahora, que son equiláteros por defecto, aquí los tenéis, porque son polígonos regulares 00:01:52

Bien, así que esta nos valdría 00:01:58

Podemos poner un triángulo equilátero aquí en medio 00:02:02

Lo vamos a hacer sin relleno 00:02:07

O sea, vamos a quitarle el relleno, vamos a poner el triángulo ahí 00:02:09

Bien, y le vamos a quitar el relleno, perdón, así 00:02:16

y tenemos el triángulo que vamos a usar. 00:02:22

Pero yo quiero una red y quiero colocar uno encima de otro y otro. 00:02:26

Si lo hago a mano es muy posible que me equivoque. 00:02:29

Así que vamos a utilizar las guías. 00:02:32

Las guías, aquí tenemos las reglas que nos marcan 00:02:34

por si tenemos que trabajar con medidas fijas. 00:02:37

Arriba y a la izquierda que son horizontal y vertical. 00:02:41

Y si me pongo encima de las guías y arrastro 00:02:44

puedo sacar guías. 00:02:46

Por ejemplo, una ahí. 00:02:50

Y luego lo que tienen esas guías de bueno es que me sirven, se imantan los objetos que genero 00:02:52

Entonces ahora mismo si en vez de ese triángulo que yo he generado ahí a mano 00:03:00

Lo genero con la guía 00:03:06

A ver, perdonad, necesitaríamos una guía 00:03:14

Ahí está 00:03:20

Vamos a colocarle aquí y al girarle se queda en la guía 00:03:24

¿Veis? Y así está colocado perfectamente 00:03:38

Un triángulo perfectamente colocado 00:03:41

Una guía horizontal es fácil de sacar 00:03:44

Pero mis otras guías no son verticales 00:03:46

Yo lo que necesito es que esta guía tenga la inclinación de 60 00:03:49

Cuando yo me pongo encima de la guía aparece una manita 00:03:54

si doy doble clic 00:03:57

entre las cosas que puedo hacer de la guía 00:03:58

desde cambiarle el color, cambiar la posición 00:04:00

puedo cambiar el ángulo 00:04:02

entonces aquí en vez de hacer 60 00:04:04

y se coloca 00:04:06

exactamente ahí 00:04:09

también puedo sacar guías ya 00:04:10

giradas, pero salen giradas a 45 00:04:12

¿veis? 00:04:15

con lo cual tengo que volver a entrar 00:04:17

doble clic 00:04:19

y poner aquí 60 00:04:21

¿vale? 00:04:23

Y también puedo poner guías en la otra dirección, porque como veis por aquí pasa esta de 60, pero también pasa una de menos 60, que son estos otros laterales del triángulo. 00:04:26

Pues con unas poquitas guías que ponga yo, así, siempre dejando que se mantenen y se coloquen, 00:04:41

enseguida voy a tener una red de triángulos equiláteros que me va a ayudar a que la pajarita quede perfecta. 00:04:58

¡Uy! ¿Qué ha pasado? Se me ha ido todo, no me encuentro. 00:05:08

Cuando os pase esto y hayáis hecho algo con el ratón que no queríais y que ha sido un error, que habéis dado a zoom, que lo que sea, que os habéis perdido, no os preocupéis. 00:05:12

Os vais aquí a la herramienta zoom y le decís ajustar el dibujo a la ventana o ajustar la página a la ventana, estos dos automatismos, y te vuelve a colocar todas las cosas donde estaban. 00:05:21

Vuelves a coger el puntero 00:05:38

Porque si te quedas en el 00:05:40

En el zoom lo que os pasa muchas veces 00:05:42

Es que empezáis otra vez a 00:05:44

A darle 00:05:46

Y no queríais estar tan 00:05:47

De acuerdo 00:05:49

Cogemos el puntero otra vez 00:05:51

Vale, eso para que sepáis 00:05:53

Como encontraros cuando os perdáis 00:05:56

Tenemos una red geométrica 00:05:58

Y yo ahora lo único que necesito 00:06:00

Es hacer 00:06:03

Un círculo que 00:06:04

Teniendo 00:06:06

que pasando por este punto pase también por este punto 00:06:07

y pase también por este punto 00:06:10

porque si recordáis 00:06:12

esto es lo que hace 00:06:13

la pajarita nazarí 00:06:16

bien 00:06:18

cojo la herramienta de los círculos 00:06:19

vamos a ver si dándole 00:06:23

aquí 00:06:25

me pongo encima 00:06:27

uy que pasa 00:06:28

que pasa, no sale 00:06:31

no hace círculos, como hay que hacer para que la herramienta 00:06:33

de círculos haga círculos, hay que darle al control 00:06:36

y al alt a la vez 00:06:38

que usas la herramienta 00:06:39

ahora me vuelvo a poner aquí en esta esquina 00:06:42

y ahora si me sale 00:06:44

un círculo 00:06:46

y me voy a ir colocando 00:06:47

de manera que pase 00:06:49

por esos otros dos 00:06:52

ahí está 00:06:53

os acordáis que los círculos además podíamos decirles 00:06:54

que el inicio y el fin estuviesen en otro sitio 00:06:58

porque podemos conseguir 00:06:59

así con este tirador 00:07:02

o también se puede hacer tirando 00:07:06

del propio tirador 00:07:08

Muy bien, y lo queremos sin estas dos rayitas, así que tenemos que elegir esta. 00:07:10

Muy bien, tenemos ya un comienzo de pajarita nazarí. 00:07:20

Necesitamos que en el siguiente tramo, este arco esté colocado aquí. 00:07:25

Siempre volvéis y echáis un vistazo al modelo. 00:07:33

es el mismo arco, una vez es por dentro, otra vez es por fuera 00:07:36

así que lo vamos a colocar con una copia 00:07:41

entonces hay varias formas de copiar 00:07:47

una es irse a edición, copiar, pegar 00:07:49

copiar o todas las herramientas que veáis en los menús 00:07:54

tienen aquí a la izquierda el atajo de teclado 00:07:57

estas teclas son como se puede hacer eso directamente con atajo de teclado 00:08:01

Y también podéis dar botón derecho y os sale aquí un pequeño menú de las cosas más habituales 00:08:06

La forma que más os guste usad cada uno 00:08:13

Yo hago control C y hago control V 00:08:16

Y me sale aquí descolocada esta forma 00:08:19

Que yo la quiero, pero en vez de aquí la quiero al otro lado 00:08:24

De esta, o sea que quiero girarla como un espejo 00:08:29

O, porque mirad, si intento girarla así a mano, el centro de giro está aquí. 00:08:34

Entonces puedo hacer así, pero nunca me acaba de encajar porque ahora estoy moviendo con los cursores y tendría que estar ahí. 00:08:44

A ver un poco más, a ver un poco menos. 00:08:55

Bueno, tampoco está tan mal. 00:09:00

Es una opción, si alguien lo quiere hacer así, es una opción. 00:09:02

Hay otras formas de... ¿Veis? No acaba de ser 00:09:04

Dices, ah, un poquito por aquí, ah, un poquito por allá 00:09:10

Bueno, ¿cómo podría yo hacer esto? 00:09:13

Pues puedes cambiarle el centro de giro 00:09:15

Puedes decirle, por ejemplo, una vez que estás en girar 00:09:17

Que sabéis que es doble clic 00:09:20

Yo entro en girar, cojo mover con un clic 00:09:22

Y con el siguiente, girar 00:09:25

Si cojo esta cruz y la coloco aquí 00:09:26

Ahora cuando gire, ese punto se queda quieto como eje 00:09:31

Y giro el resto 00:09:35

¿Vale? Eso os puede ayudar a girar con más precisión 00:09:37

Tenemos uno, dos 00:09:40

Y si ahora los cojo los dos 00:09:44

Y los duplico los dos 00:09:46

Control C, Control V 00:09:50

Aquí salen los siguientes 00:09:52

Que los quiero poner girándolos 00:09:55

Giro 00:10:02

A ver, así 00:10:03

Está girando con el centro aquí, porque se lo he cambiado, y yo ahora necesito girar más, porque si lo veis bien, ahí, ahí, segundo tramo de pajarita. 00:10:07

Muy bien 00:10:31

Con duplicar y pegar 00:10:33

Y con movimientos y guías 00:10:36

Podéis hacer con precisión 00:10:38

Las formas que queráis 00:10:41

Con control 00:10:42

¿De acuerdo? 00:10:43

Eso es de lo que se trata en este ejercicio 00:10:44

Que consigáis repetir 00:10:46

Si no queréis hacer justo 00:10:49

La misma trama geométrica que yo 00:10:51

La pajarita nazarí 00:10:52

Y queréis hacer otra 00:10:54

La que elijáis repetir 00:10:55

Que tenga varias combinaciones 00:10:57

y que la podáis hacer con control y repetición 00:10:59

voy a acabar esta y vamos a dar un pause 00:11:04

para que veáis como queda cuando la repites todo 00:11:07

después de un rato de trabajo 00:11:10

pero antes voy a dejaros la pajarita acabada 00:11:12

este gira desde ahí, con lo cual 00:11:14

si hago así, aquí tengo la pajarita 00:11:19

¿de acuerdo? 00:11:27

puedo quitar si quiero el primer triángulo 00:11:29

y tengo la forma final que estaba intentando hacer 00:11:32

voy a pausar el vídeo y os enseño como queda cuando la repites 00:11:38

bueno, aquí tenéis, he repetido, he rellenado con diferentes colores 00:11:42

a veces lo de dentro, a veces lo de fuera 00:11:47

y lo podría seguir haciendo porque cada vez que lo repito 00:11:49

y la coloco, encaja consigo misma 00:11:55

y puedo seguir colocando este precioso patrón 00:11:57

incluso puedo poner las estrellas 00:12:04

y buscar donde están estos hexágonos perfectos que ellos ponían 00:12:07

y seguir elaborando 00:12:11

pero por hoy creo que hemos llegado a donde buscábamos ir 00:12:13

espero que os guste mucho y que lo paséis muy bien 00:12:19

y que hagáis unas repeticiones geométricas preciosas 00:12:21

Hasta la próxima chicos. Adiós. 00:12:26
