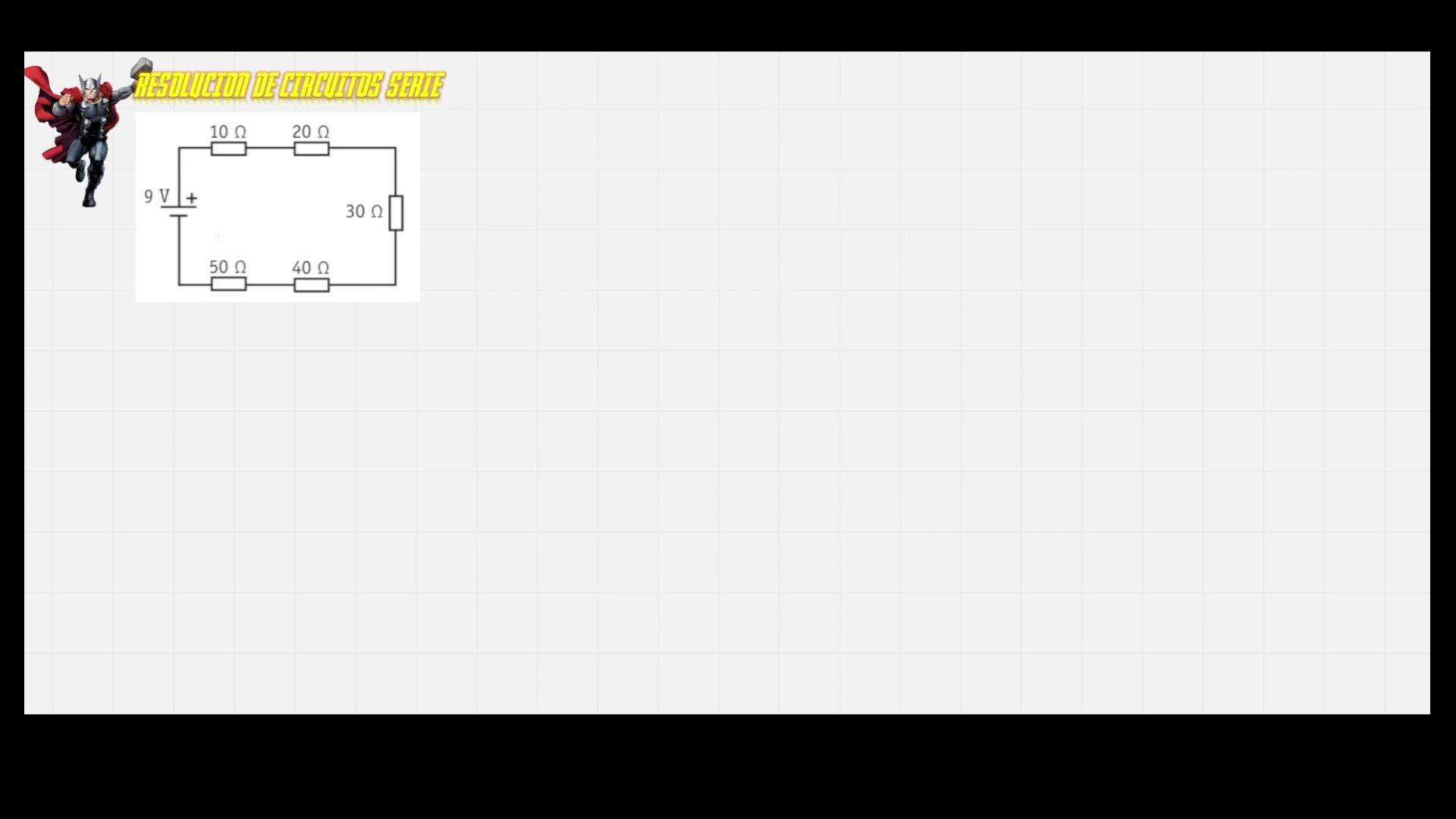

Tenemos aquí un circuito serie. Como sabíamos, un circuito serie es aquel que se define porque solo es recorrido por una intensidad. Es decir, la intensidad viene, viene, viene y acaba aquí, acaba donde empieza. ¿Veis como no hay bifurcaciones? Mira, vamos a entenderlo como si fuera una tubería de agua. 00:00:00

Vamos a cambiar el color y si este circuito fuera una tubería por donde circulará agua, ¿dónde se bifurcaría? ¿Habría diferentes caminos para el agua? ¿Siempre serían los mismos caminos? Yo creo que siempre serían los mismos, ¿no? 00:00:18

Mirad, ¿y qué son las resistencias? Pues la oposición al agua. Mira, aquí tenemos una resistencia de 10, una de 20 ohmios, una de 30, una de 40 y una de 50. 00:00:31

Estos son pequeños bultos que cuando pase el agua se va a encontrar que no le deja pasar. Pequeñas resistencias, pequeñas obstrucciones al paso del agua. 00:00:40

Entonces, tenemos aquí un agua cristalina, que aquí hay una bomba que empieza a salir, pero aquí se encuentra un obstáculo, aquí se encuentra otro obstáculo, otro obstáculo, otro obstáculo, etcétera, etcétera 00:00:50

Thor, presta atención, no te estoy viendo escribir, Thor, venga, deja el martillo y ponte a escribir 00:01:03

¿Lo vamos entendiendo los demás? ¿Más o menos? Venga, perfecto 00:01:08

Entonces, lo primero que vamos a empezar es a llamar a estas resistencias por su nombre 00:01:11

Sabemos que hay una intensidad, pero vamos a ponerles nombres a las resistencias, hasta la vamos a llamar, a mí me gustan R1, R2, R3, R4 y R5, pero llamadlas como queráis y vemos aquí que son la 1, la 2, la 3, la 4 y la 5. 00:01:16

Ya hemos entendido que esto es exactamente igual que el agua 00:01:36

Así que ahora vamos a borrar un poquito esto 00:01:40

Y vamos a la resolución 00:01:42

Os doy un segundo para que me digáis 00:01:43

Cómo se suman las resistencias cuando están en serie 00:01:45

Y cómo pasamos al circuito de resistencia equivalente 00:01:48

Porque recordad 00:01:50

Lo que nosotros queremos 00:01:52

Lo que nosotros queremos es un circuito 00:01:53

Que sea la fuente de tensión 00:01:56

Que hemos visto en este caso 9 voltios 00:01:59

La misma 00:02:00

Y que sea el mismo, el mismo, el mismo circuito 00:02:01

Es que esto tiene truco 00:02:05

Porque esto, Thor, vas a flipar 00:02:06

Esto sí que es truco y no tus martillazos 00:02:08

Esto 00:02:10

Esta resistencia equivalente 00:02:11

Que es maravillosa 00:02:14

Es lo mismo 00:02:15

Que todas las demás resistencias 00:02:17

Que todas las demás resistencias 00:02:20

Es alucinante 00:02:22

Así que vamos a conseguir 00:02:24

Ese circuito equivalente 00:02:26

Mirad, ¿cómo se sumaban las resistencias? 00:02:27

Porque todas las resistencias 00:02:30

Están atravesadas por la misma corriente 00:02:31

Entonces, resistencia equivalente, cada uno que la llame como quiera, obviamente, es igual a R1 más R2 más R3 más R4, que queda efectivamente R5. 00:02:33

¿Por qué se suman? Porque están en serie 00:02:54

Si es que más fácil no puede ser 00:02:56

Si hasta Thor lo sabe hacer 00:02:58

Entonces esta resistencia equivalente 00:02:59

Que también la podríamos llamar resistencia total 00:03:02

Pero a mí me gusta llamarla resistencia equivalente 00:03:04

Y luego les voy poniendo 00:03:06

Subíndices 00:03:07

Pues serán una de 10 ohmios 00:03:09

Más una de 20 ohmios 00:03:11

Más una de 30 ohmios 00:03:14

Más una de 40 ohmios 00:03:16

Y por último 00:03:19

Eso es Thor 00:03:20

Una de 50 ohmios 00:03:21

¿Y cuánto sale esto, el total? Esto, vamos, se puede usar la calculadora, pero fácil, fácil es 10 y 20, 30 y 30, 60 y 40, 100 y 50, 150 ohmios. 00:03:24

Perfecto, pues ya tenemos la resistencia total. Es decir, tenemos un circuito que se ha podido simplificar todo. Vamos a hacer esto bien. 00:03:37

Se ha podido simplificar todo el circuito en este. Mirad qué fácil. Y es el mismo. Es el mismo circuito con una intensidad total aquí. Pero claro, la pregunta es, ¿cuánto vale esta intensidad total? 00:03:47

¿Cuánto vale? Pues es, intensidad total, aplicamos la ley de Ohm, vamos a ponerlo aquí en otro color, en azul y ponemos ley de Ohm 00:04:02

¿Os acordáis de la ley de Ohm? Sí, por supuesto, intensidad es igual a voltaje partido resistencia 00:04:21

Y simplemente tenemos que sustituir. ¿Cuánto es la V que tenemos? La tenemos aquí, 9 voltios. ¿Cuánto es la resistencia que tenemos en todo el circuito? 150 ohmios. Y solo tenemos que calcularlo. 00:04:29

9 entre 150, 0,06 amperios. O lo que es lo mismo, 60 miliamperios. Obviamente podemos desplazar la coma tres lugares, 60 miliamperios. Y esto sería. 00:04:47

Hay una segunda parte que vamos a abordar en el siguiente ejercicio. En este nos queríamos centrar solo en la ley de Ohm, ¿vale? 00:05:12

En el siguiente ejercicio veremos cómo calcular la caída de tensión en cada una de las resistencias. 00:05:17

Muy bien, futuros vengadores, sois unos cracks. 00:05:21

Nos vemos. 00:05:24
