1º BCH - TI. Tres métodos de construcción de engranajes y cremalleras. - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 12 de febrero de 2021 por Juan Ramã‼N G.

588 visualizaciones

Vídeo en el que se explican brevemente 3 métodos para construir engranajes y cremalleras. Los dos primeros (TinkerCAD y Thingiverse) son idóneos para impresión 3D. El último (Woodgears) genera plantillas para cortar los engranajes en madera, goma EVA, cartón, etc...

Más información Transcripción

Descargar la transcripción

Pues empezamos con Tinkercad, ¿vale? Los que ya lo conozcáis, es una herramienta de diseño 3D. 00:00:00
Los que no lo conozcáis, pues tendréis que ir a Tinkercad.com y daros ya el tono usuario para poder entrar. 00:00:06
Cuando entráis, le podéis dar aquí a crear un diseño y dentro de las opciones que vienen ya prefabricadas, ¿vale? 00:00:12
Están los engranajes. 00:00:21

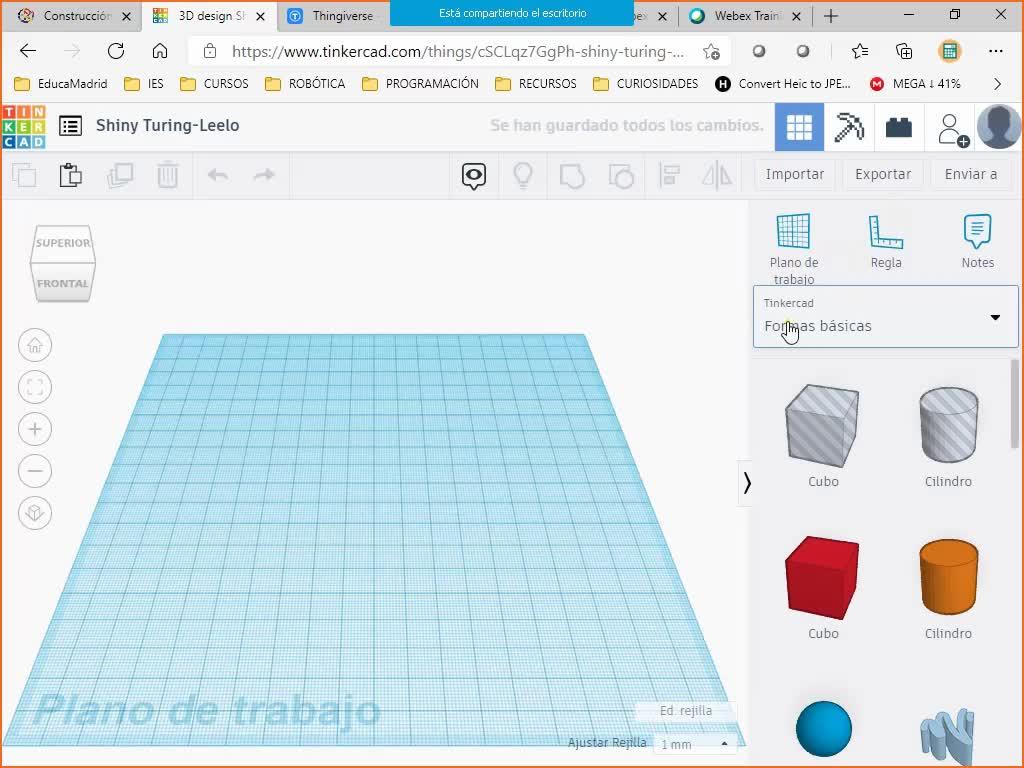

entonces, aquí a la derecha 00:00:22
veis que pone Tinkercad formas básicas 00:00:26
y me salen aquí las formas básicas debajo 00:00:28
si yo despliego este menú, me voy a generadores de formas 00:00:31
y selecciono la opción todos 00:00:35
esto os lo pone en el documento que os he dejado 00:00:38
cuando coges esto ya te cambia a las opciones 00:00:40
aquí tienes un montón de opciones, hay paredes, hay casas 00:00:44
en la segunda página tienes la cremallera 00:00:47
¿vale? en la segunda página tienes la cremallera, tú le pinchas 00:00:50
la sacas y la cremallera yo le puedo poner 00:00:55
el número de dientes que quiero, pues si le aumento el número de dientes la cremallera se hace más grande 00:00:59
¿vale? aumenta el número de dientes, veis que se ha estirado ¿no? 00:01:03
bueno, con el número de dientes le pones el número de dientes y cuanto más diente más larga 00:01:06
el módulo del diente, el tamaño del diente ¿vale? pues me lo va a marcar 00:01:10
aquí, el ángulo del diente si os fijáis, me voy a acercar 00:01:15
para que lo veáis como cambia, el ángulo del diente me cambia, ahí serían triángulos 00:01:18
y según lo vamos haciendo el ancho del diente puede llegar a ser cuadrados, puede ser como 00:01:25
una camallera cuadrada, y ahí voy cambiando el ángulo de ataque del diente, entonces 00:01:30
normalmente el 20 suele ser el que engrana bien con los dientes de un piñón en métrica, 00:01:36
Luego la ampliada es la parte de atrás 00:01:44
O sea, lo alto, perdón 00:01:48
La base es la parte de atrás 00:01:50
Lo gordo que lo quiero hacer 00:01:53
Y la altura del diente, pues es la altura del diente 00:01:54
Lo alto o lo bajito que quiero hacer el diente 00:01:57
¿Vale? 00:01:59
Entonces, bueno 00:02:00
Y luego la inclinación es por si quiero hacer engranajes 00:02:01
Engranajes que no los hemos visto oblicuos 00:02:03
¿Vale? 00:02:05
Cuando hago un tornillo tuerca 00:02:06
Normalmente el tornillo, el filete va inclinado 00:02:09
Con lo cual el engranaje tiene que tener una inclinación en sus dientes para que engrane, ¿vale? Porque el filete del tornillo no es recto, está inclinado, ¿vale? Entonces ese ángulo depende del número de filetes que tenga el tornillo y depende de lo grande que sea el tornillo, pues hay que también ponerlo si queremos que engrane. 00:02:13
Pero vamos, en general nosotros lo que vamos a hacer es ponernos un engranaje, o sea una cremallera normalita, voy a poner una pequeña, ¿vale? De módulo 1, perfecto, y le voy a poner la altura, se la voy a poner de 4, ¿vale? De 4 milímetros y ya tendría, lo he puesto así, vale, ahí estaría, ¿vale? Sería un peine de 4. 00:02:36
Y ahora tendríamos que hacer, si queremos, un engranaje. Los engranajes pueden engranar uno con otro o pueden engranar con la cremallera. En la tercera pantalla, es decir, le doy al número 3 abajo, ¿vale? En la tercera pantalla tenemos aquí los engranajes. 00:03:00
¿vale? entonces, tengo engranajes que tienen los dientes más cuadrados 00:03:17
más largos, estos son engranajes como de juguete 00:03:22
este engranaje útil tiene el diente redondeado 00:03:25
si te fijas, lo pongo aquí delante, ¿veis? tiene como el diente ondulado 00:03:28
¿vale? que bueno, que esto en algún momento 00:03:32
pues a lo mejor os puede interesar, el interesante 00:03:34
que es el profesional, es el métrica, ¿vale? 00:03:37
que es este, le voy a cambiar el color para que lo veáis mejor 00:03:41
lo voy a poner naranja, ¿vale? para que le veáis ahí los dientes 00:03:44
¿Lo veis cómo es? 00:03:47
Vale, la altura se la voy a poner en 4 00:03:48
Para que veáis que engrana 00:03:50
Algo le he dado que no debería, pero bueno, no pasa nada 00:03:54
Volvemos a empezar, esto se hace en un momento 00:03:56
Me voy a formas básicas 00:03:58
Todos 00:03:59
En la segunda pantalla voy a cremallera 00:04:00
La sacamos 00:04:04
Vale, hago zoom 00:04:05
Me lo traigo para acá 00:04:10
Y aquí le ponemos 10 dientes 00:04:12
Me vale, y de alto hemos dicho 00:04:14
Que le habíamos puesto de 4 milímetros, ¿verdad? 00:04:16
Ahora me voy a la tercera pantalla y me saco mi engranaje métrica, lo ponemos aquí, lo he solapado, no pasa nada, pues ahí estaría. Fijaros que los dientes engranan. 00:04:19
entonces, el módulo claro de este engranaje 00:04:41
fijaros que tengo aquí para cambiarle el módulo, es uno 00:04:47
el del peine, el módulo, también es uno 00:04:49
¿y qué pasa cuando un engranaje con otro tiene el mismo módulo? 00:04:54
que engrana, ¿vale? 00:04:57
entonces por eso los tamaños de los dientes son importantes y el módulo es importante 00:04:59
en el caso de este podemos decirle cuántos dientes queremos 00:05:03
pues le puedo hacer uno, por ejemplo, de 80 dientes 00:05:06
vale, y ahora está calculando 00:05:09
ahí lo tengo 00:05:12
vale, y ahí tendría mi 00:05:13
corona de 80 dientes 00:05:16
vale 00:05:18
claro, esto sería para hacer 00:05:20
ahora esto es demasiado alto 00:05:24
lo puedo cambiar 00:05:26
no hay problema, le cambio la altura 00:05:28
a 4 00:05:30
vale, quita el medio 00:05:31
la altura se la cambio a 4 00:05:33
y ya me queda un engranaje 00:05:35
¿Ahora qué quiero hacerle? ¿Un agujero? Pues como ya sabéis, en las formas básicas, yo tengo un cilindro, le quiero hacer un eje de 4 milímetros, pues le pongo para un eje de 4 milímetros, 4 por 4, los centro estos dos, los pongo centrados, los pongo centrados aquí y aquí y al combinarlos me hace el agujero en el médico. 00:05:37
y ya tendría 00:06:03
mi engranaje para imprimir 00:06:06
¿veis el agujero? 00:06:08
ya tendría mi engranaje para imprimir 00:06:09
y mi peine para imprimir 00:06:11
de los dientes que necesite 00:06:13
y luego podéis hacerle aquí enganches 00:06:14
yo por ejemplo, si os fijáis 00:06:17
estuve ayer ahí jugando un ratín 00:06:18
hace 5 minutos, ponerle para que 00:06:21
luego el peine lo podamos enganchar a una 00:06:23
madera o a un sistema 00:06:25
pues hay que ponerle algún sistema de enganche 00:06:26
pues yo me hice 00:06:29
el piñón cremallera, este 00:06:30
que si os fijáis, lo único que hice fue 00:06:33
pegarle por la parte de atrás 00:06:35
unos agujeros 00:06:37
para luego poder ponerles con un tornillo 00:06:39
y sujetarlo al robot 00:06:41
la cremallera, para poderla sujetar 00:06:42
y que funcione 00:06:45
¿vale? ahí estaría, ¿veis? 00:06:46
ese es el peine 00:06:49
con los agujeros hechos 00:06:50
¿lo veis? 00:06:53
y un pequeño piñón, no, esto no está animado 00:06:54
¿vale? pero si os fijáis 00:06:57
se engrana perfectamente y yo solo ya lo podría 00:06:59
poner en mi sistema, lo imprimo, me salen dos piezas de plástico y las cojo y las utilizo 00:07:01
en mi robot. ¿Vale? Primer sistema, Tinkercad. Y ya veis que tenéis tanto engranajes como 00:07:06
peines. ¿Vale? Thingiverse sería esta, esta página. Tenéis que entrar, yo no tengo usuario, 00:07:14
¿vale? Pero es tan fácil como luego buscar, ¿vale? Buscar guía y aquí en los objetos 00:07:20
pues te saldrán engranajes, ¿de acuerdo? Pues aquí te salen los objetos de engranajes, 00:07:27
de gente que ha hecho engranajes, y hay alguno, ¿vale? Si tú te vas a los engranajes hechos 00:07:32
por el señor este, que vienen en las instrucciones, tú coges y los puedes modificar, que estos 00:07:38
son planetarios, ¿vale? Hay de todo, aquí hay engranajes de todo tipo. Entonces, tú 00:07:45
te coges el engranaje de este hombre que es modificable, le cambias el número de dientes 00:07:50
y te puedes imprimir también, ¿vale? 00:07:53
Luego te dice cómo exportarlo para poderlo imprimir. 00:07:55
Y el otro que quiero darle un poquito de tiempo es este, ¿vale? 00:07:58
El de Good Gears. 00:08:02
Tú cuando entras en Good Gears te sale ya una plantilla 00:08:03
y tú aquí tienes las características de los engranajes. 00:08:05
Si os fijáis, viene pintado el diámetro primitivo, ¿vale? 00:08:11
Que se toca con el diámetro primitivo del piñón, 00:08:15
con lo cual sería el diámetro primitivo correcto. 00:08:18
aquí me dice cuánto espacio quiero entre dientes 00:08:20
¿vale? puedo hacer también 00:08:23
uno de piñón y cremallera 00:08:25
si os fijáis aquí tengo la plantilla de la cremallera 00:08:27
¿vale? en vertical 00:08:29
y la del piñón correspondiente 00:08:31
igual que lo teníamos en el Tinkercad 00:08:32
¿vale? también tenemos 00:08:35
la opción de dos engranajes 00:08:37
y luego le podemos poner el número de engranajes 00:08:39
¿de acuerdo? pues entonces el número de engranajes 00:08:41
a lo mejor aquí quiero 40 00:08:43
40 dientes 00:08:45
ya me lo he hecho más grande ¿vale? ya se me ha salido 00:08:46
a ver si puedo hacer zoom aquí 00:08:49
de alguna forma 00:08:50
ahí, vale 00:08:53
ahí estaría 00:08:55
fijaros que pedazo de 00:08:57
engranaje, vale, bueno pues 00:08:59
si yo le pongo aquí 20 dientes 00:09:01
por ejemplo y un tamaño de 00:09:03
entre dientes de 00:09:05
10, vale, pues me va cambiando las 00:09:06
características de los engranajes, lo bueno de esto 00:09:09
es que luego yo puedo 00:09:11
darle a print gears y me sale 00:09:13
la plantilla para imprimir, vale 00:09:15
le doy a imprimir los engranajes 00:09:17
me sale la plantilla 00:09:19
la voy a poner en horizontal 00:09:21
la hoja 00:09:23
y si os fijáis, eso es lo que me imprimiría 00:09:24
por la impresora 00:09:27
¿vale? yo cojo eso, lo imprimo 00:09:28
me lo pego 00:09:31
encima de una madera, me cojo mi segueta 00:09:32
pim pam pim pam y me hago mis dos 00:09:35
engranajes y luego los puedo poner 00:09:37
en un sistema para que eso funcione 00:09:39
y lo hago, ¿de acuerdo? 00:09:41
por cierto, con el 00:09:43
con el Tinkercad también se pueden hacer 00:09:45
poleas, ¿vale? De hecho tengo alguna polea por ahí construida. ¿De acuerdo? Vale, entonces 00:09:47
estos son los sistemas de construcción, ¿vale? Y es lo último, nosotros tenemos primero 00:09:56
que resolver el problema teórico, ¿vale? Y después de resolver el problema teórico 00:10:01
lo que tenemos que hacer es ir a construir nuestros elementos, ¿veis? Estos son poleas, 00:10:07
¿vale? Que también se pueden hacer en Tinkercad. Estas hay que hacerlas a pelo, es decir, tienes 00:10:15
que hacerla con un cilindro y luego 00:10:22
quitarle un cacho de 00:10:24
de hacerte un donut, encajarlo 00:10:25
y quitarse, y restarse 00:10:28
vale, y te quedan pues las 00:10:30
poleitas bastante chulas 00:10:31
