Medidas con diferentes tipos de multímetros digitales - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 23 de diciembre de 2022 por Antonio M.

40 visualizaciones

Se muestran tres modelos diferentes de multímetros digitales con explicación resumida de su funcionamiento

Más información Transcripción

Descargar la transcripción

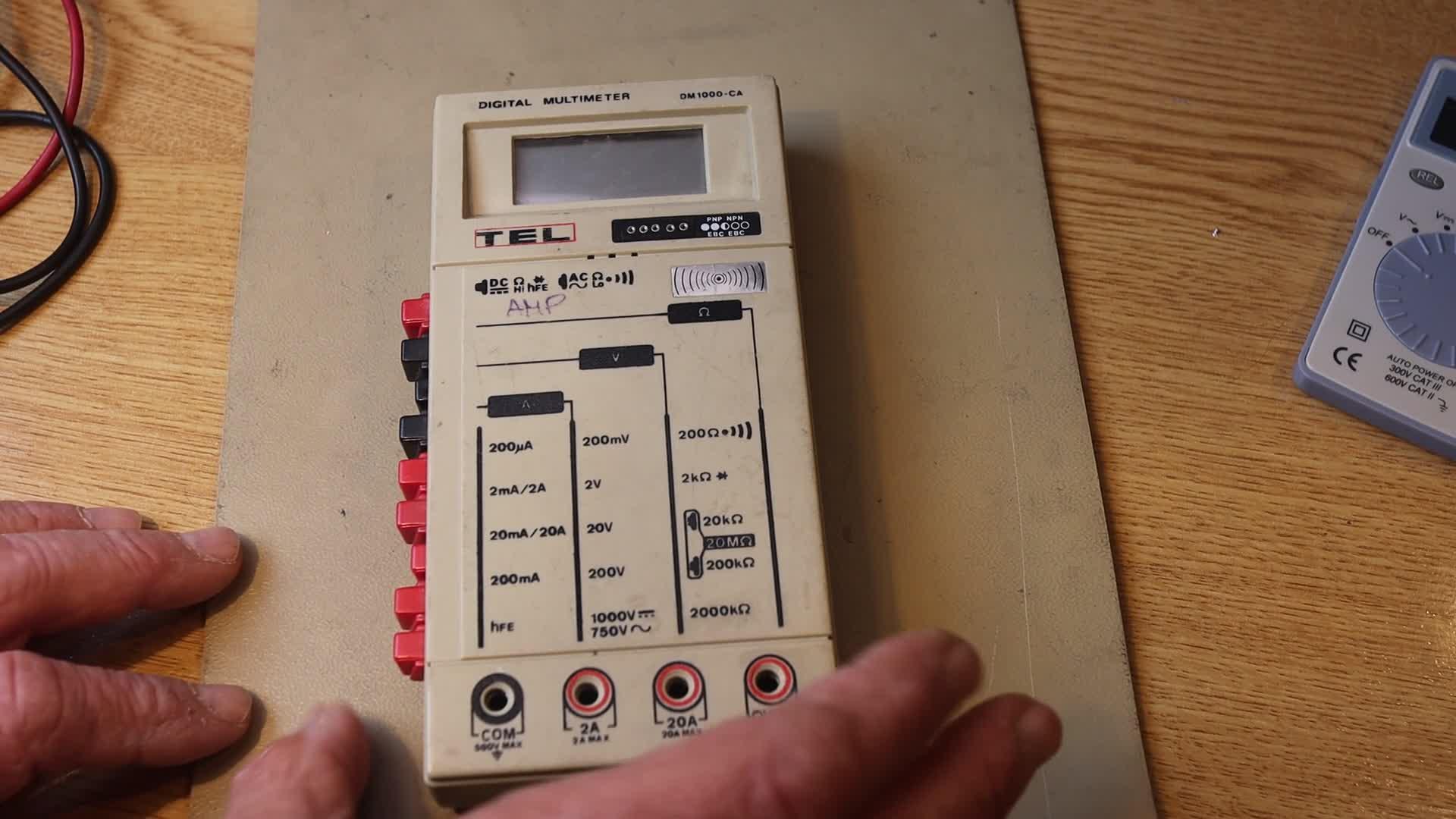

Bueno, vamos a ver aquí cómo es uno de los muchos multímetros que nos vamos a encontrar hoy en día en el mercado. 00:00:01
Este modelo es un modelo antiguo y que una de las características que tenía fundamentales 00:00:08
es el uso de pulsadores para seleccionar la escala con la que estábamos trabajando, 00:00:13
un interruptor de encendido típico de la mayor parte de los equipos 00:00:21
Y una escala para seleccionar medida en alterna con el botón sin pulsar 00:00:25
Medida en alterna con el botón pulsado 00:00:32
Si estábamos midiendo corrientes 00:00:35
En el caso de querer medir tensiones 00:00:37
Vemos el pulsador, seleccionamos aquí 00:00:40
Y estaríamos en la escala de medir voltios 00:00:43
Voltios de continua por estar el pulsador hacia afuera 00:00:46
O voltios de alterna si estuviera el pulsador metido hacia adentro 00:00:50
y tenemos a continuación una serie de escalas 200 microamperios, 200 milivoltios, 200 ohmios con un pitido o zumbador 00:00:54
distintas escalas, 2000 amperios, 20, 200 y la ganancia de los transistores 00:01:07
normalmente esta escala de 1000 amperios no la vamos a utilizar nunca 00:01:14
vamos a trabajar siempre con tensiones y con medida de resistencias o medida de continuidad en los circuitos electrónicos 00:01:18
las medidas de corriente no se van a realizar prácticamente nunca 00:01:27
porque implican el desmontar el componente que esté en la placa de circuito 00:01:30
intercalar las puntas del multímetro en serie con el equipo en el que estemos midiendo 00:01:36
bueno, ahora viene donde tenemos que insertar los cables de medida 00:01:41
Yo tengo mis puntas del multímetro y tengo un terminal común y un terminal en el que voy a poder medir amperios, voltios, miliamperios, la escala de voltios o mil voltios en continua o 750 voltios en alterna y 200 miliamperios máximo. 00:01:47
lo normal es que siempre utilicemos estas escalas y los cables de medida como estos 00:02:07
esta protección que incorpora aquí es para evitar que tengamos 00:02:14
cuando estemos realizando alguna medida con tensión 00:02:19
se nos deslicen los dedos y podamos tocar partes eléctricas 00:02:22
que nos puedan provocar alguna descarga desagradable o mortal 00:02:27
Este multímetro es un multímetro antiguo, lo muestro para que se vea un poquito como son 00:02:33
Y ahora vamos a pasar a otro multímetro más moderno con diferentes escalas con un selector distinto 00:02:39
Ese sería este multímetro 00:02:46
Aquí tenemos la escala DC, Direct Current Voltage, Alternal Current Voltage 00:02:50
Nos mide con capacidades desde 2 nanofaradios hasta 20 microfaradios 00:02:57
Mide corrientes alternas, corrientes continuas, ganancia de transistores, comprobación de diodos y medida de resistencias con el simbolito de ohmios 00:03:03
¿Cómo lo vamos a conectar? 00:03:14
Si nos fijamos bien, veremos que tenemos un terminal común marcado en negro, colocaríamos la clavija aquí, la otra aquí, encenderíamos el multímetro 00:03:16
y para comprobar que nuestro multímetro funciona correctamente 00:03:25
y los cables de medida que estamos utilizando están bien 00:03:31
lo ponemos en la escala más baja de ohmios 00:03:34
ojo con la escala del pitido que puede pitar el multímetro estando en una medida incorrecta 00:03:37
yo suelo preferir esta escala de 200 ohmios 00:03:45
Me va a marcar 0,7, 0,8, 0,3, que esa es la medida de la resistencia que presenta el cable. 00:03:50
¿De acuerdo? 00:03:57
Entonces, este cable de aproximadamente un metro en cada uno de los colores, rojo y negro, 00:03:58
presenta una impedancia, una resistencia de 0,2, 0,3 ohmios. 00:04:04
Hacer esta comprobación me es muy útil para asegurarme que los cables de medida están en correcto estado, 00:04:10
porque puedo hacer la medición y resultar que los cables están en mal estado. 00:04:16
Una vez que ya lo he comprobado, pondría el multímetro en la escala que vaya a medir 00:04:20
Por ejemplo, si voy a medir tensión continua y no sé qué tensión voy a medir, lo pongo en la escala más alta 00:04:24
Cuando en la pantalla me salga una tensión muy pequeñita, pues ya cambio la escala 00:04:29
Por ejemplo, la pila de este multímetro que tengo aquí marca 009 con el signo negativo 00:04:34
Cambio la polaridad de los terminales, 009 00:04:44
Y voy cambiando la escala 00:04:48
Entonces, esta pila tiene una tensión de 9,02 voltios 00:04:51
¿De acuerdo? 00:04:55
Importante, si por un error estamos en la escala de 750 voltios de alterna 00:04:57
Y pretendemos medir tensión continua, nos va a marcar siempre 0 00:05:03
Es muy importante que cuando seleccionéis la escala 00:05:07
Si estáis midiendo alterna, seleccionéis alterna 00:05:11
Si estáis midiendo continua, seleccionáis continua 00:05:14
El resto de las escalas se utilizan para circuitos electrónicos 00:05:18
Normalmente para medir la capacidad de algunos condensadores 00:05:21
Los insertaríamos en el caso de este multímetro en estos terminales 00:05:25
Para comprobar los transistores NPN o PNP 00:05:28
Utilizaríamos estos terminales y esta escala 00:05:32
Y para comprobar los diodos 00:05:35
Colocaríamos esta escala 00:05:37
Nos marca 1 indicando que está el circuito abierto 00:05:41
al juntarlos escuchamos un pirido 00:05:44
y si tuviéramos un diodo 00:05:46
en una de las posiciones del diodo 00:05:48
nos marcaría por ejemplo 0607 00:05:50
y en la otra nos marcaría el 1 que tenemos aquí 00:05:53
este es uno de los multímetros más habituales 00:05:56
que se van a encontrar ustedes en las instalaciones 00:05:59
es muy robusto 00:06:02
pero bueno, hay que seleccionar la escala adecuada 00:06:03
aquí tengo otro más sencillito 00:06:06
que es autorango 00:06:09
entonces yo escalo ohmios, voltios de continua, voltios de alterna, diodos, condensadores o frecuencia 00:06:11
y puedo realizar las comprobaciones 00:06:20
este es muy sencillito de comprobar y junto los terminales 00:06:21
lo tengo en la escala de ohmios no de pitido y me marca 0,0,0 00:06:27
es un cable muy corto y la impedancia que marca es muy pequeñita 00:06:31
si quiero comprobar tensiones, por ejemplo la tensión continua que tengo en este multímetro 00:06:35
lo que hago es selecciono la escala de tensión continua 00:06:41
simplemente la electricidad estática que hay marca 100 miliamperios 00:06:44
pero cuando yo inserto aquí 00:06:49
automáticamente sin hacer ningún tipo de ajuste 00:06:50
me marca 9,04 igual que me marcaba el otro multímetro 00:06:55
y me está verificando el estado de la pila con la que estoy trabajando 00:07:00
¿de acuerdo? 00:07:04
entonces como ven este multímetro simplemente selecciono el rango con el que voy a trabajar 00:07:05
y ya puedo hacer las medidas 00:07:10
muy importante en todos los multímetros 00:07:13
nunca se puede medir ohmios en un equipo que esté enchufado 00:07:15
o que tenga una pila o una batería conectado 00:07:20
porque puedo deteriorar el multímetro 00:07:24
y quemarse el circuito de las resistencias 00:07:27
para apagar el multímetro este concretamente 00:07:30
pues deslizo el conmutador así y ya he acabado 00:07:32
Idioma/s:
es
Autor/es:
Antonio Melgarejo
Subido por:
Antonio M.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
40
Fecha:
23 de diciembre de 2022 - 15:28
Visibilidad:
Público
Enlace Relacionado:
www.educa2.madrid.org/web/antonio.melgarejo
Centro:
IES JOAN MIRO
Descripción ampliada:
Se dan a conocer tres tipos diferentes de multímetro para que sepan utilizarlo los estudiantes de electrónica-electricidad
