En este vídeo se describe el procedimiento de configuración inicial para realizar medidas de nivel de señal en dBm, utilizando un equipo de medida profesional. Se detallan los diferentes módulos que integran el equipo y como se configuran

Más información Transcripción

Descargar la transcripción

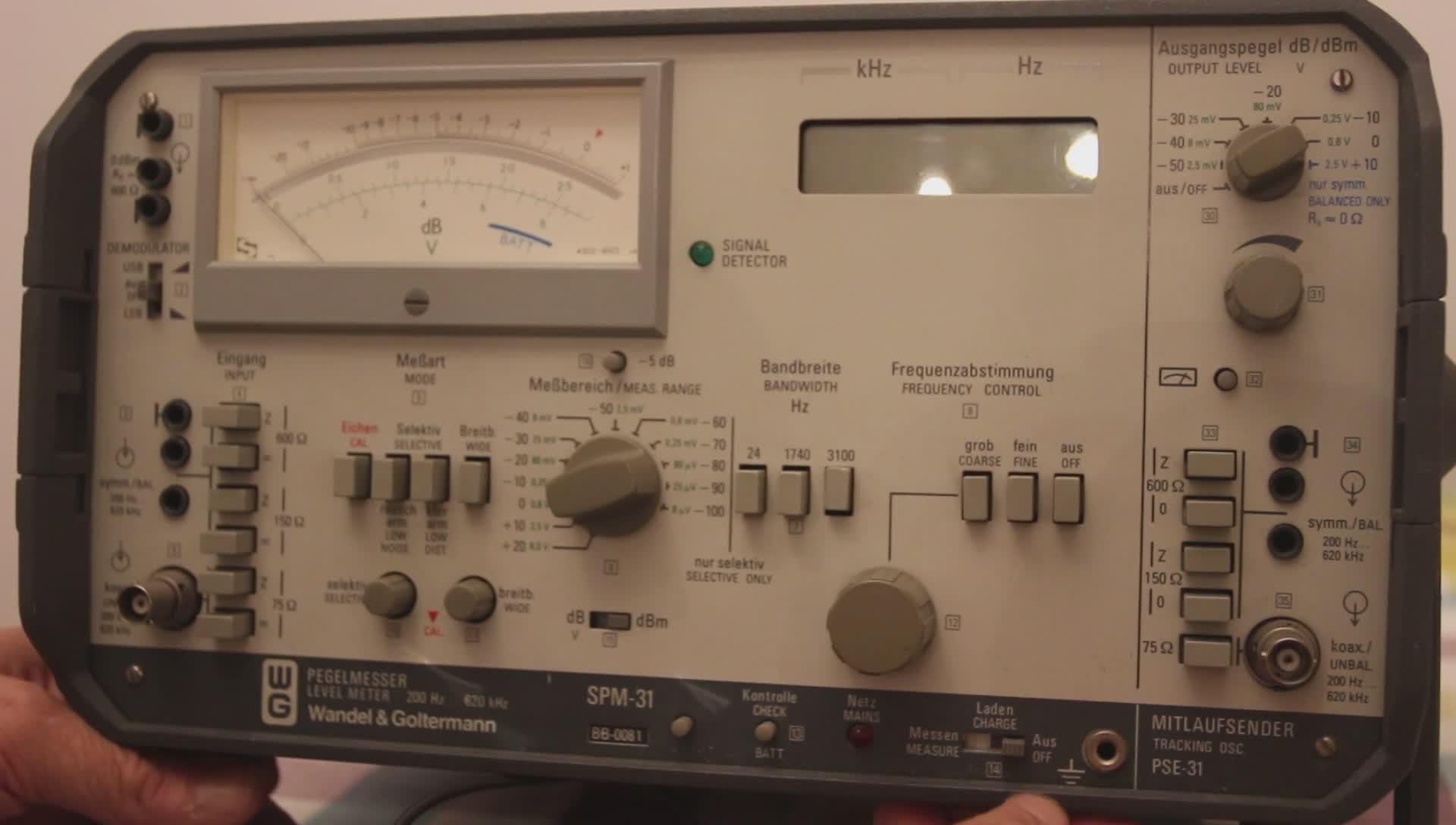

Buenas tardes, vamos a ver ahora en este equipo de medida de nivel de recepción 00:00:00
cómo es su puesta en marcha, qué parámetros son los que tiene y cómo 00:00:09
vamos a tener que configurarlo. En primer lugar vamos a ver cómo es el método 00:00:14
de encendido. Como este equipo de medida está pensado para estar puesto de manera 00:00:20
fija en centrales o en sitios en los que se tengan que realizar medidas de 00:00:24
precisión de manera frecuente, el mando de encendido es este interruptor que 00:00:29
tenemos aquí que dice está en modo off, carga o medida. Nosotros lo vamos a poner 00:00:34
en la posición de medida. No vamos a preocuparnos del control de 00:00:40
batería porque la batería está más que desgastada y lo que sí nos vamos a 00:00:46
fijar es en los distintos mandos que tenemos. Aquí tenemos la indicación de 00:00:50
dónde se conectan los cables de señal de entrada. Fíjense que aquí aparece la 00:00:55
indicación de simétrica, un terminal puesto a tierra, un conector bnc y 00:01:01
distintas escalas. 600 ohmios de impedancia, 0 para una línea simétrica, 00:01:07
para una línea simétrica de 150 ohmios que es típica en algunos países de 00:01:12
Europa y América. 150 ohmios, podemos elegir 150 o 0 y aquí 75 ohmios si vamos a 00:01:18
utilizar el cable coaxial. Entonces si cogieramos el cable coaxial, seleccionamos 00:01:25
aquí y si fuéramos a utilizar un cable simétrico como puede ser este y fuéramos 00:01:30
a trabajar en 600 ohmios elegiríamos aquí. De acuerdo, esto por lo que se 00:01:38
refiere a las líneas de entrada. Aquí tenemos a continuación el mando en el 00:01:44
que vamos a ajustar la frecuencia. Podemos utilizar este equipo de medida 00:01:49
para hacer por ejemplo una comprobación típica que es el tono de 00:01:53
un kiloherzio típico que se utiliza para comprobar las líneas de audio y 00:01:59
comprobar la distorsión y niveles de emisión y recepción, sobre todo en 00:02:05
centrales telefónicas. Este equipo está ajustado ahora mismo para comprobar las 00:02:11
señales con un ancho de banda de 3100 hercios que se corresponde a un canal 00:02:16
telefónico aproximadamente. Aquí tenemos un mando conmutador en el que podemos 00:02:22
ajustar el nivel de salida que vamos a tener. Entonces podemos ajustarlo hasta 00:02:29
apagarlo o vamos a ajustarle un nivel de 0, en nuestro caso dBms, porque hemos 00:02:36
seleccionado la escala de dBms en lugar de la de dBv. En este otro extremo de la 00:02:45
izquierda tenemos el mando para ajustar el rango de medición que lo puedo 00:02:51
seleccionar hasta menos 100 dBms pero como yo voy a transmitir, como acabo de 00:02:57
indicarles una señal de 0 dBms, lo voy a ajustar en la misma escala. Voy a 00:03:03
ajustar en ancho de banda amplio y le voy a ajustar la misma impedancia con la que 00:03:10
voy a trabajar. Entonces voy a ajustar 600 ohmios de impedancia al igual que 00:03:16
he ajustado aquí y voy a conectar los cables. Tienen alguno un pequeño fallo de 00:03:21
contacto que no va a permitir comprobar si el cable efectivamente funciona. Como 00:03:28
ven no me está dando ningún valor de medición. ¿A qué se debe? Pues 00:03:35
sencillamente a que lo he puesto mal. Debo de colocarlo en esta posición porque si 00:03:41
no lo conecto a más. Y ahora ya el nivel de señal, si se fijan, esto es una manera 00:03:45
que me puede ayudar a mí si tengo un cable que esté en mal estado, el más 00:03:51
mínimo toque va a hacer que esto fluctúe y me está indicando que hay 00:03:56
algo que está incorrecto. ¿De acuerdo? Yo puedo cortar el nivel de transmisión y la 00:03:59
señal se baja. Bueno, no, perdón, el nivel de cortada de transmisión es aquí en off. 00:04:05
Entonces yo ajusto aquí a 0 dBms. Está descalibrado pero como lo que se 00:04:11
pretende es que el equipo comprobar que funciona, pues lo vamos a dejar así. Lo 00:04:17
vamos a poner aquí con este ajuste a cero, un ajuste del nivel. Entonces si yo 00:04:21
corto la transmisión se corta la recepción. ¿De acuerdo? Ahora vamos a hacer 00:04:27
una pequeña modificación para comprobar si estamos midiendo bien. Lo primero que 00:04:34
vamos a hacer es subir la frecuencia que estamos transmitiendo y si se fijan el 00:04:40
nivel conforme subo la frecuencia permanece constante. Esta es la 00:04:45
diferencia de un equipo de medida de precisión y de calidad con un equipo de 00:04:51
medida normal de los que se dispone en los institutos. 00:04:56
Si yo en este equipo le varío ahora concretamente la impedancia a 150 ohmios 00:05:00
van a ver ustedes aquí cómo si varió la impedancia me va a variar variando la 00:05:07
recepción unos 2 o 3 decibelios. Entonces al pasar a 150 baja el nivel 2 decibelios. 00:05:14
Esta es una de las cosas típicas que se suele dar en los centros y en los 00:05:21
equipos cuando se está haciendo comprobaciones. Fíjense también cómo hay 00:05:25
un pequeño problema con los cablecitos que fluctúa de vez en cuando cuando los 00:05:28
toco. Entonces si yo estoy, como les indicaba, midiendo a 600 ohmios y 00:05:33
transmito a 150 tengo una desadaptación de impedancias. Cuando subo y ajusto la 00:05:40
impedancia a su valor me mide el mismo valor que estoy transmitiendo. Si yo 00:05:44
aquí realizo el mismo cambio que me va a ocurrir transmito a 600 recibo a 150 00:05:50
hay una pérdida de 2 decibelios. Pierdo casi la mitad de la potencia que 00:05:57
estoy transmitiendo. 3 decibelios recuerden cuando estoy en dbms equivale 00:06:02
a la mitad. Estamos perdiendo 2 pues algo menos de la mitad de la potencia la 00:06:07
estamos perdiendo. Voy a hacer ahora una comprobación de variación de nivel. Voy a 00:06:11
coger y le voy a disminuir el nivel de señal 10 decibelios. Cambio la escala y 00:06:17
aquí esta aguja que está en el cero me debe de pasar al menos 10. 00:06:23
Perfecto. Ahora esta escala que estaba en cero la voy a poner en la misma escala 00:06:29
con la que estoy transmitiendo. Menos 10 dbms y me vuelvo a medir menos 10. 00:06:34
Vario el nivel a menos 20 y como pueden comprobar conforme voy variando el nivel 00:06:39
de transmisión me varía en la misma cantidad el nivel de la potencia que 00:06:45
recibo. Eso cuando estoy trabajando con la escala en una señal con 00:06:52
entrada simétrica a 600 ohmios que son las típicas líneas de telefonía. 00:07:00
Entonces si en lugar de este medio de transmisión que podría equivaler al 00:07:05
par telefónico que como ven cuando se desconecta desaparece yo cojo aquí y 00:07:10
aplico el tono de 3 kilo de un kiloherzio esta sería la señal que yo 00:07:16
utilizaría para comprobar un canal telefónico. Emitiría un pitidito del 00:07:22
tono de un kiloherzio que es el típico con el que se ajustan todos los equipos 00:07:27
de audio. Voy a cortar el nivel de transmisión y voy a pasar a utilizar en 00:07:33
vez de este medio de transmisión un cable ecuasial. El cable ecuasial lo voy 00:07:39
a insertar aquí. Este es un cable ecuasial flex 3 de normativa de 00:07:45
telefónica, un cable pequeño y si se dan cuenta me marca 0, me marca infinito. 00:07:51
No estoy midiendo absolutamente nada porque estoy configurado el equipo en 00:07:57
recepción y en transmisión a 600 ohmios en estos terminales. Para hacer esta 00:08:03
medición me paso a la escala de 75 ohmios en un extremo y 75 ohmios o 00:08:08
infinito si quiero en el otro. Si se dan cuenta el nivel he ajustado 0 y 00:08:15
transmito el mismo nivel. He ajustado menos 20 y estoy recibiendo menos 20. Si 00:08:21
ajusto menos 10 recibo menos 10. Si le pongo la escala de 0, 00:08:27
que sería este punto, leo hacia atrás y 0 menos 10 menos 10 menos 10 más 0 menos 00:08:36
10 que se corresponde con el nivel que estoy transmitiendo. 00:08:44
Si yo desconecto la señal desaparece y cuando estoy trabajando con cables 00:08:49
ecuasiales normalmente no voy a trabajar con niveles muy altos. Trabajaré con 00:08:57
niveles en torno a menos 10 dBm pero frecuencias van a ser altas. Por ejemplo 00:09:03
voy a utilizar el cable ecuasial para transmitir una señal como puede ser un 00:09:07
canal de telefonía de grupo múltiples por división en frecuencia o voy a 00:09:12
utilizar una señal de televisión de un canal de un por ejemplo una cámara de 00:09:19
videovigilancia que puede llegar en este caso pues en el caso de este equipo está 00:09:26
limitado a 600 kiloherzios yo voy a llegar a esa frecuencia 600 kiloherzios 00:09:29
650 kiloherzios que es la frecuencia más alta que emite este equipo. Si se dan 00:09:36
cuenta el nivel de aquí no ha variado. Esto se merece estable. Entonces como ven 00:09:41
con este equipo de medida yo puedo comprobar perfectamente tanto un cable 00:09:47
de transmisión ecuasial como es el que tengo aquí como un cable de pares 00:09:50
de los que tengo aquí. Voy a conectar la recepción 00:09:59
cuando conecte la transmisión 00:10:04
a ver qué me ocurre ahora. A ver, tengo que cambiar la impedancia. Voy a poner los 00:10:08
600 ohmios y voy a poner los 600 ohmios y ya estoy midiendo correctamente. Si yo 00:10:14
tuviera otro caso de desadaptación de impedancia un generador que tiene 00:10:21
impedancia cero cuando yo emita aquí el nivel de señal en el otro extremo no lo 00:10:25
voy a notar pero si cambio aquí noto que hay una pequeña variación, no mucha 00:10:30
pero hay una pequeña una ligera variación. 00:10:37
Espero que esta pequeña explicación le sirva para entender un poco el manejo 00:10:43
del equipo de medida. Cuando ya he acabado de hacer uso del equipo de medida lo que 00:10:47
debo hacer es apagar. Entonces la apagaré aquí y ya se desconectaría el equipo. 00:10:52
Importante cuando se vayan a realizar algún tipo de medida es que antes de 00:10:57
poner el cable de transmisión de unos cuantos cientos de metros o kilómetros 00:11:03
para comprobarlo asegurarme que el equipo mire correctamente. Entonces lo 00:11:09
mismo que yo he hecho aquí con un latiguillo, ustedes antes de salir a una 00:11:14
instalación comprueben con un pequeño latiguillo que su equipo de medida 00:11:19
funcione para evitarse el susto de llegar a la instalación y que el equipo 00:11:22
de medida pues antes de salir ya estuviera defectuoso. 00:11:27
Entonces ahora ya procedemos a apagar el equipo y ya ha acabado la demostración. 00:11:31
