Ejemplo #4 de Tabla de Verdad - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
Ejemplo de cómo construir una tabla de verdad a partir de una descripción de un sistema real.
Vamos a hacer este ejercicio.
00:00:02

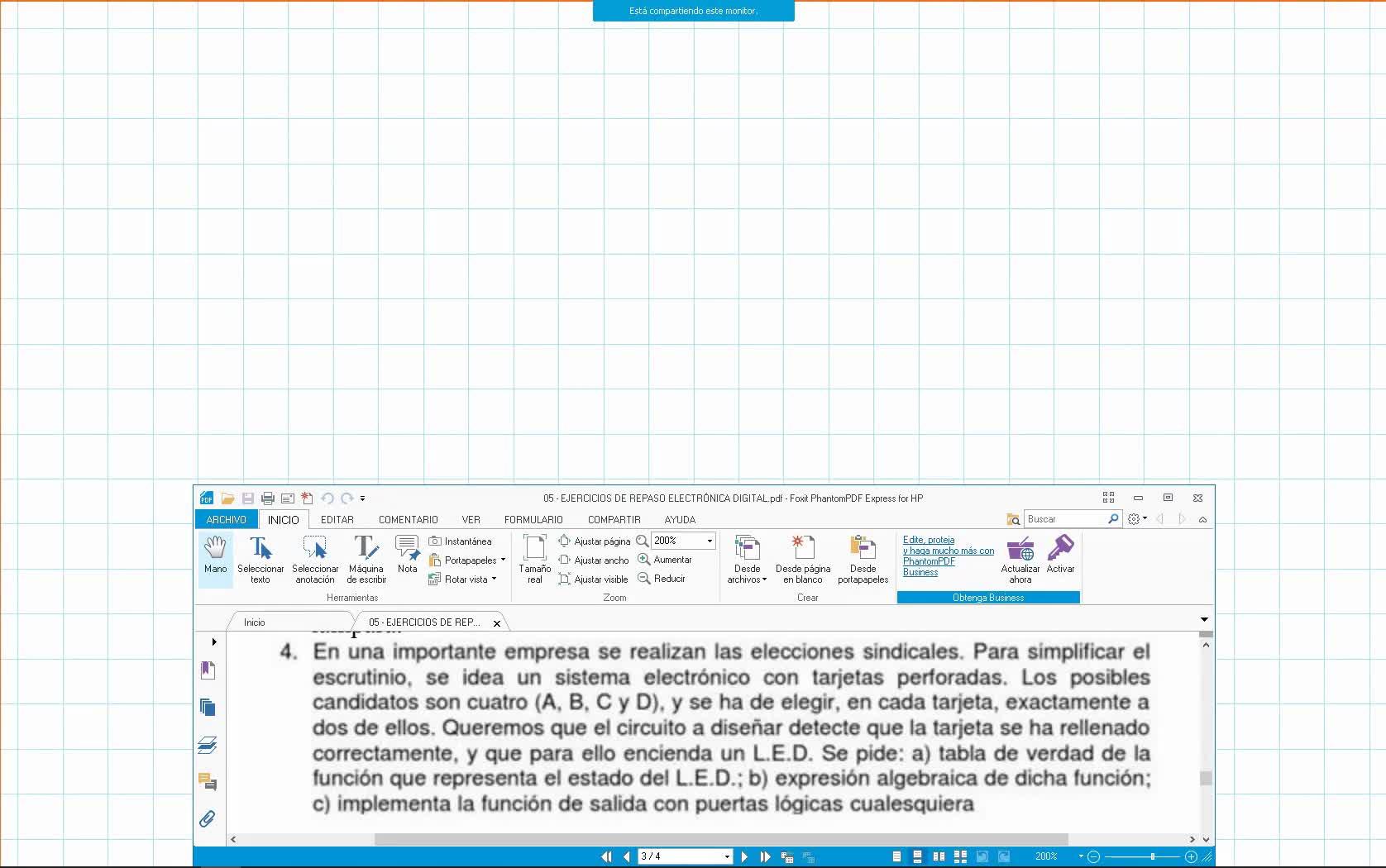

Leemos, en una importante empresa se realizan las elecciones sindicales.
00:00:05
Se van a pasar a todos los empleados un cuestionario y hay un sistema de tarjetas perforadas,
00:00:09
con lo cual la respuesta va a venir en una tarjeta con unas perforaciones.
00:00:15
Los candidatos son cuatro, A, B, C y D.
00:00:19
Y en cada tarjeta tú tienes que elegir dos de ellos.
00:00:23
Queremos que el circuito detecte que la tarjeta se ha rellenado correctamente
00:00:27
Y que para ello encienda un LED
00:00:34
Simplemente que la tarjeta es correcta
00:00:37
Con lo cual tiene que tener dos perforaciones
00:00:40
O A y B, o A y C, o A y D, o cualquiera de las dos
00:00:43
Se pide la tabla de verdad de la función que representa el estado de ese LED
00:00:47
Diríamos, entradas
00:00:52
Tenemos las entradas son evidentemente los lectores que van a detectar si hay un agujero para cada uno de los candidatos
00:00:55
Entonces entradas van a ser A, B, C y D
00:01:07
El sistema tendrá unos detectores que van a detectar si hay agujero o no hay agujero
00:01:13
¿Qué significará en este caso el cero?
00:01:18
Pues quiere decir que no hay perforación. ¿Y el 1? ¿Qué significará el 1? Pues que está perforado. Cada uno de estos cuatro tendrá un 0 o un 1 dependiendo si está perforado o no está perforado.
00:01:23
salidas, las salidas
00:01:51
solo hay una, es el LED, la luz
00:01:58
y este LED va a ser
00:02:02
0 como siempre será apagado y 1
00:02:05
encendido, ¿vale? encendido
00:02:14
¿de acuerdo? por lo tanto ya tengo definidas cuáles van a ser
00:02:20
mis entradas y cuáles van a ser mis salidas
00:02:24
salidas. Además, también tengo definido qué significan el 0 y el 1, tanto para las
00:02:28
entradas como para las salidas. Eso siempre lo tenemos que hacer al principio, recordarlo.
00:02:39
Bien, pues vamos a empezar entonces con la tabla de verdad. La tabla de verdad la voy
00:02:46
construir. Va a ser una tabla de verdad bastante larga en este caso. Fijaros, ¿qué he hecho?
00:02:52
He contado el número de entradas, 4 entradas, 1, 2, 3 y 4. 2 elevado al número de entradas
00:03:00
menos 1 es 2 elevado a 3, que son 8. Por lo tanto, 1, 2, 3, 4, 5, 6, 7 y 8 ceros en la
00:03:05
primera columna y debajo 8 unos. En la siguiente columna, la de la segunda variable, vamos
00:03:12
a poner la mitad de los ceros a cero y la mitad de los ceros a uno y lo mismo para los unos con
00:03:18
lo cual cuatro y cuatro cuatro y cuatro en la tercera columna repetimos la jugada para el
00:03:23
primer bloque de ceros la mitad en cero la mitad en uno para el bloque de unos la mitad de cero
00:03:29
la mitad en uno para el bloque de ceros la mitad de cero la mitad en uno para el bloque de unos la
00:03:33
mitad de cero la mitad en uno y lo mismo para la última del todo si lo hemos hecho bien dijimos que
00:03:37
esta última columna me tenía que quedar 01010101010 vale ya me he construido el esqueleto de mi tabla
00:03:42
de verdad y en mi tabla de verdad aquí va a ir la luz mi led cómo va a estar el led bueno pues
00:03:50
fijaros el led va a estar según me dice aquí en el enunciado el led va a detectar si las tarjetas
00:04:02
perforadas son válidas, es decir, si la tarjeta tiene exactamente dos marcas, dos agujeros y dos no agujeros, es decir, dos candidatos marcados y los otros sin marcar.
00:04:10
Por lo tanto, vamos a empezar con la primera opción, una tarjeta en la que no han marcado ningún agujero. Esa tarjeta no es válida, ¿verdad?
00:04:24
Por lo tanto, el LED tiene que estar apagado. El LED se va a encender cuando la tarjeta sea válida.
00:04:35
Entonces, la segunda opción sería una tarjeta que solamente tiene marcada la opción D, con lo cual tampoco es válida.
00:04:42
La tercera es una que tiene solo la opción C, no es válida.
00:04:51
En esta, la cuarta opción tiene marcado C y D. Esta sí es válida, por lo tanto, la luz aquí se tendría que encender.
00:04:54
Y lo mismo para el resto, entonces cuando tengan un 1, 0, cuando tengan dos unos, un 1, cuando tengan dos unos, un 1, cuando tengan tres, un 0.
00:05:02
Esta tarjeta no es válida. Cuando tenga uno, no es válida. Cuando tenga dos, sí es válida. Cuando tenga dos, sí es válida.
00:05:15
Cuando tenga tres, no es válida. Dos, sí es válida. Y tres, no es válida. Tres, no es válida. Y uno que haya marcado todo, tampoco es válida.
00:05:24
Entonces fijaros que aquí ya tengo marcados mis unos correspondientes a las tarjetas que serían válidas.
00:05:36
Será válida cuando se marque el C y el D, será válida cuando se marque el B y el D, será válida cuando se marque el B y el C, será válida cuando se marque el A y el D, será válida cuando se marque A y C, será válida cuando se marque A y B.
00:05:45
Y en cualquier otra opción no es válida la tarjeta y la luz se va a encender y se va a apagar en función de eso y ya estaría terminado el ejercicio en el apartado A, hacer la tabla de verdad.
