Dispositivo electromecánico de corte de gas - Contenido educativo

Ajuste de pantalla

El ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:

Subido el 12 de noviembre de 2025 por Antonio M.

12 visualizaciones

Muestra el proceso que realiza la válvula electromecánica de corte automático de gas, cuando se produce una alarma de gas en un edificio/fábrica y se activa el relé de alarma, que controla la alimentación de 12 Vdc del dispositivo

Más información Transcripción

Descargar la transcripción

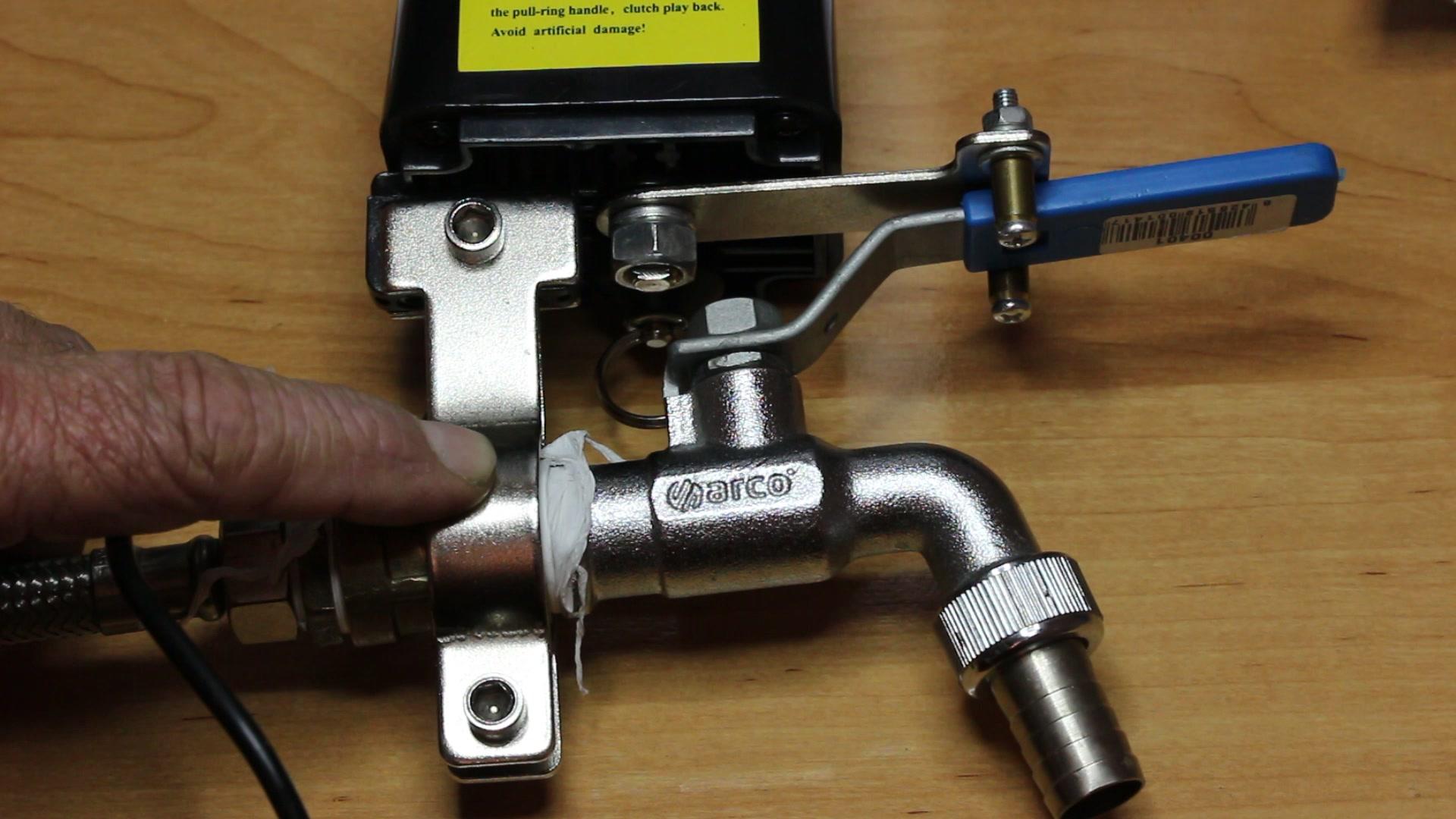

Tenemos ahora mismo una válvula que simula la válvula de corte, por ejemplo, del gas en una instalación de seguridad. 00:00:01
Y este es un dispositivo de corte que en el momento en el que le llegue una tensión de alimentación de la central de alarma, automáticamente va a girar la palanca. 00:00:11
Voy a simularlo con una fuente de alimentación, le damos la alimentación y podemos comprobar cómo se ha producido el bloqueo del equipo porque le hemos cambiado la palanca de suministro supuestamente de gas, aunque he utilizado una de agua que es la que tengo, y con estas dos palancas que tiene me bloquea la palanca para que realice el giro correcto. 00:00:23
Una vez que ya se ha disparado el giro, para desbloquearlo tenemos que tirar de la anilla, tiramos así y desmontamos la palanca. 00:00:58
Y ya queda totalmente operativa igual que se encontraba inicialmente. 00:01:10
Para que se vea que es así, voy a repetir el proceso, voy a poner la alimentación. 00:01:16
este equipo necesita una alimentación de 12 voltios 00:01:22
le doy la alimentación de 12 voltios en los terminales 00:01:26
y automáticamente 00:01:31
perdón, este es el positivo y el negativo 00:01:33
aquí el resultado 00:01:39
metemos aquí, positivo 00:01:40
ponemos aquí 00:01:47
en el momento en el que tenga yo los 12 voltios 00:01:51
el proceso se repite 00:01:56
y de esta manera tenemos ya controlado 00:02:08
el corte del suministro del gas en una instalación en la que se ha detectado un incendio. 00:02:11
Materias:
Instalaciones de Telecomunicaciones
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Formación Profesional
    • Ciclo formativo de grado medio
      • Primer Curso
      • Segundo Curso
    • Ciclo formativo de grado superior
      • Primer Curso
      • Segundo Curso
Subido por:
Antonio M.
Licencia:
Reconocimiento - No comercial - Sin obra derivada
Visualizaciones:
12
Fecha:
12 de noviembre de 2025 - 18:21
Visibilidad:
Público
Centro:
IES SATAFI
Descripción ampliada:
Este dispositivo de ayuda al corte del suministro de gas, actúa cuando se detecta una alarma de gas: la alarma activa el relé de la central de detección de gas, que a su vez alimenta este dispositivo, girando la llave de corte de gas. Se ha utilizado una llave de paso de agua porque era el dispositivo más similar que tenía para realizar el vídeo
Duración:
02′ 18″
Relación de aspecto:
1.78:1
Resolución:
1920x1080 píxeles
Tamaño:
774.39 MBytes
