bueno chicos pues os voy a grabar este vídeo para que para que podáis tener 00:00:00
algunas pistas de cómo va el los montajes de los circuitos 00:00:22

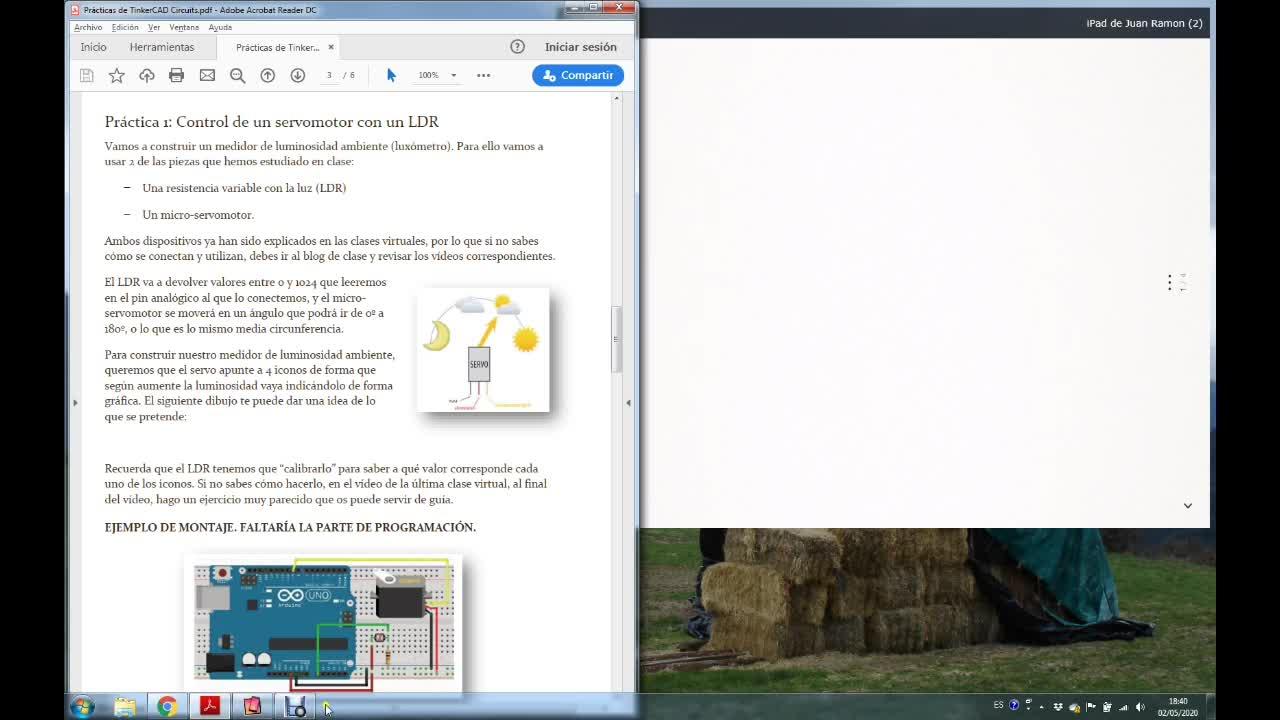

entonces lo primero vamos a revisar el el documento que se ha dado documento 00:00:28
de prácticas de tinker cat me da igual mirarlo por aquí que mirarlo por el 00:00:33
libro lo voy a coger por aquí ya que lo he reescrito para que lo tengáis más 00:00:36
claro vale queremos construir un medidor de luminosidad y vamos a usar dos piezas 00:00:39
de las que hemos usado en clase una resistencia variable y un micro servomotor 00:00:44
entonces son dos piezas que ya hemos visto cómo se montan en clase aún así 00:00:48
vamos a hacer el circuito vamos a tinker cad creamos un nuevo circuito 00:00:53
y vamos a poner las dos piezas de acuerdo vamos a poner la pieza del 00:00:59
del ldr y el micro servomotor entonces primero ponemos aquí nuestra nuestra 00:01:05
placa si queréis para hacerlo exactamente igual que el montaje que hay 00:01:12
aquí vale lo podemos hacer con la placa 00:01:16
tumbada da igual vale y una placa de pruebas 00:01:21
pues la ponemos aquí seguido de acuerdo muy bien ahora qué hacemos pues vamos a 00:01:26
copiar el montaje si no hay nada más que hacer que copiarlo cogemos el micro 00:01:35
servomotor con sus tres cables vale fase o sea fase 5 voltios o positivo negativo 00:01:39
ground y el cable de señal que va a ir al pin número 9 y después el ldr que va 00:01:45
a ir al re lógico 0 pues vamos a vamos a irlo montando lo primero pero voy a 00:01:53
poner aquí a la derecha y así no tengo que andar cambiando tantas cosas vale lo 00:01:58
primero el 5 voltios a 5 voltios este 5 voltios lo ponemos a su cambio de rojo 00:02:03
y el ground que tenemos al lado pues lo ponemos a ground a la tierra vale ya tenemos electrificada 00:02:16
nuestra placa ahora vamos a hacer el montaje con el ldr cogemos nuestra fotoresistencia la 00:02:26
pinchamos por ejemplo en estos dos en estas dos columnas las columnas 9 y 10 y 00:02:36
la columna de la izquierda la vamos a conectar a 5 voltios por lo tanto vamos 00:02:41
a sacar un cable de aquí aquí y ahora tenemos electrificada veis toda esta 00:02:47
columna con este cable está conectado aquí que va a 5 voltios es exactamente 00:02:52
igual que esto que tengo aquí y en la parte de la derecha tengo una 00:02:56
resistencia que me une con tierra pues vamos a poner una resistencia que 00:02:59
es una tierra una resistencia que una tierra de zapatilla esta resistencia es 00:03:04
de dos casas hemos dicho de dos kilohmios está por aquí en las 00:03:13
instrucciones a ver el ldr cuando no lo pone pero es una resistencia de de dos 00:03:19
vale como en el ejemplo que hemos puesto en clase y después esa misma esa 00:03:32
patilla también va a estar conectada al analógico cero bueno pues lo saco de 00:03:38
aquí por ejemplo en verde y lo llevo al analógico cero 00:03:43
ahí lo tenemos veis que he conectado la patilla de la derecha de mi LDR que es 00:03:52
esta, la que está en esta columna de la fila número 10, pues la he conectado al 00:03:58
analógico. Vale, ya tengo el montaje de mi LDR y ahora vamos a montar el 00:04:04
micro servomotor, que para ello lo vamos a coger de aquí, 00:04:10
lo voy a poner en horizontal porque me gusta más, con las 00:04:14
patillas para la izquierda y lo que voy a hacer es, 00:04:19
bueno lo voy a hacer al revés para que esté como 00:04:23
como ahí ahí la tengo lo voy a poner por aquí fuera 00:04:27
me da igual vale pues aquí tengo el cable de señal que lo voy a llevar 00:04:31
al 9 ahí lo tenemos y es amarillo pues vamos a ponerlo amarillo y luego 00:04:37
tengo mi potencia que son 5 voltios a 5 voltios 00:04:47
y mi tierra que lo voy a poner a tierra ahí está a cero voltios este perdón este es negro 00:04:55
y el otro es rojo ya lo tendríamos vale este es mi montaje y es el mismo montaje que tengo 00:05:04
en el dibujito el servomotor cable amarillo al pin 9 cable amarillo al pin 9 que es el 00:05:11
cable de señal y después el cable de potencia 5 voltios rojo a 5 voltios y el cable negro es 00:05:16
ground a 0 voltios que los he electrificado en su negativo y positivo de la placa y este es el 00:05:23
montaje de la ldr que se ha copiado de lo que hay aquí el cable de la izquierda lo estoy 00:05:30
electrificando con 5 voltios y el de la derecha tengo por un lado que va al acero y por otro que 00:05:36
va con una resistencia de 2k a ground y ya está ya tengo mi montaje ahora cuál es la idea la idea 00:05:42
es igual que hacíamos con la ldr que podríamos hacer que coge cogiendo un umbral después decíamos 00:05:50
que si pasaba de un cierto umbral encendíamos la luz y que si no llegaba a cierto umbral no 00:05:57
encendíamos la luz ahora lo que vamos a hacer es girar el servo pero necesitamos girarlo en fijaros 00:06:02
en una serie de grados entonces qué voy a hacer pues dejadme que os enseñe mi pantalla y os 00:06:09
explico básicamente si nos fijamos aquí el servo tiene cuatro posiciones y 00:06:15
nosotros sabemos que un micro servomotor un micro servomotor tiene un aspa 00:06:22
verdad este sería mi servomotor y este aspa se va a mover entre 0 grados y 00:06:30
180 grados. Si yo quiero enganchar una flecha en este aspa y que vaya indicando las cuatro 00:06:39
posiciones, que serían la luna, serían las nubes, serían las nubes con el sol y sería 00:06:50
al sol pues si yo esto lo quiero pasar a grados evidentemente el arranque son cero grados 60 00:07:02
grados sería la primera parada 120 grados sería la segunda y 180 grados sería la tercera vale ahí lo 00:07:11
tenéis básicamente tengo que mi micro servomotor que es un cacharrito que tiene esta forma con un 00:07:23
aspa aquí en la punta esto va a girar en esa dirección entonces lo que voy a 00:07:29
hacer es que mi micro servomotor cuando esté a cero grados va a apuntar hacia la 00:07:37
oscuridad total cuando el ldr indique si os acordáis el ldr tiene un 00:07:41
rango de variabilidad desde el mínimo hasta el máximo que va 00:07:51
Este sería el mínimo, que sería la oscuridad total, y este sería el máximo. 00:07:58
Entonces, cuando esté más o menos por aquí, por un tercio del recorrido, 00:08:02
quiero que el servomotor se mueva a 60 grados para que indique la flecha a la primera posición. 00:08:07
Cuando esté a dos tercios, tiene que indicarme 120 grados, 00:08:16
y cuando esté a tope de luz, me tiene que indicar luminosidad total 00:08:24
y cuando no haya luminosidad, lo vamos a poner a cero. 00:08:28
Por lo tanto, ¿qué voy a hacer? 00:08:33
Voy a establecer mis rangos y voy a decir si esto, por ejemplo, 00:08:35
al calibrar mi LDR, veo que estos son, por ejemplo, cuando vale cero, 00:08:39
tengo que mirarlo en el monitor del sistema, 00:08:48
tengo que ver, estos son 0, estos a lo mejor son 170, estos a lo mejor son 600 y estos a lo mejor son 900. 00:08:52
Entonces, cuando el valor de la luminosidad esté por debajo de este rango, tengo que poner el servo a 0, 00:09:02
cuando esté entre medias, tengo que ponerlo a 60, cuando esté en el siguiente rango, tengo que ponerlo a 120 00:09:08
y cuando esté por encima de esto, lo tengo que poner en 180. 00:09:14
Y esa sería la idea. La idea sería que nosotros leyéramos el LDR y en función de la luminosidad, este servo va a ir girando a cuatro posiciones, en 0º, en 60º, en 120º y en 180º. 00:09:17
espero que con esto más o menos podáis hacerlo ya veis que nuestro servo en 00:09:33
nuestro montaje lo hemos pinchado con el pin 9 digital y nuestra LDR para tomar 00:09:40
las mediciones a través del A0 por lo tanto el programa es muy sencillo 00:09:49
tengo que leer la lectura del pin A0 analógico 0 y en función del valor que 00:09:53
yo recibo por ese pin tengo que decidir si coloco mi servo a cero a 60 grados a 120 oa 180 vale y 00:10:00
ya está se acabó el problema ese sería el primero de acuerdo bien vamos a ver el segundo como era 00:10:12
el segundo nos dice que es el control de un semáforo bueno esto es muy fácil esto que hay 00:10:21
aquí es un botón vale esto que hay aquí es un botón y este es el montaje del 00:10:28
botón al final tenemos siete leds y un botón vamos a hacer el montaje 00:10:32
vamos a borrar aquí todo esto y vamos a hacer nuestro montaje para un botón vale 00:10:38
esto lo voy a dejar porque me va a valer para el botón esta parte si os fijáis 00:10:45
pues es parecida vale voy a poner 1 2 3 leds 00:10:50
bien pues voy a poner tres leds los voy a poner por aquí 00:10:54
a ver un segundo están en la parte de arriba en la parte de abajo en la parte 00:10:59
de abajo les voy a poner por ejemplo mira aquí 1 00:11:02
aquí el 2 segundo led esto van a ser los leds del semáforo aquí el tercero 00:11:10
después va a estar el botón con todo su montaje que ahora lo veremos como lo 00:11:18
montamos lo vamos a hacer con el pulsador como hemos hecho en clase y 00:11:22
luego vamos a tener los leds de mi paso de peatones entonces este led va a ser 00:11:26
amarillo y este va a ser verde 00:11:34
y así tengo mis tres leds verde amarillo y rojo y luego en el otro lado tengo 00:11:38
rojo y este es verde vale la primera cosa que tengo que tener 00:11:42
cuidado es que si os fijáis la patilla que yo tengo doblada en mi montaje es la 00:11:47
de la derecha, que es el ánodo, el positivo, mientras que aquí la que tengo doblada es 00:11:51
la de la izquierda, que es el positivo. Entonces la señal entra por el positivo y la resistencia 00:11:57
está conectada al negativo. Bueno, pues entonces en el negativo, que es la patilla de la izquierda, 00:12:02
hay que poner la resistencia de 220 ohmios. Este sería el montaje. Esta resistencia la 00:12:09
La duplicamos, lo ponemos en la patilla de la izquierda de la siguiente resistencia y la duplicamos y lo ponemos. Eso es. Y en las otras también lo mismo. 220 y 220. Ahí está. 00:12:19
bien este esta resistencia es la del botón el botón lo voy a poner aquí el 00:12:39
pulsador que sería el mismo montaje que este 00:12:45
botón que está aquí lo que pasa es que aquí tenemos un botón de un solo polo y 00:12:49
nosotros lo tenemos de dos pero da igual el caso es que es lo mismo y como 00:12:53
siempre pues en una de las patillas entra el positivo y por la otra sale 00:12:57
resistencia y negativo vale la resistencia va a masa y el positivo va 00:13:00
directamente a positivo y además 00:13:06
tenemos que de la patilla de la tierra 00:13:12
sacamos sacamos el cable donde yo voy a 00:13:16
leer que no sé cuál es el que coge aquí 00:13:23
va al 6, entonces lo conectamos a 6. El cable es amarillo, lo voy a poner amarillo para 00:13:26
que sea igual que en el dibujo, cable amarillo, ahí lo tendríamos. Con lo cual mi montaje 00:13:40
del botón ya estaría, me faltan los positivos de todas las LEDs, que son los que yo voy 00:13:46
llevando a los diferentes pines entonces fijaros que voy a utilizar el pin 3 y 00:13:52
4 para el el 3 para el verde el 4 para el rojo con lo cual este positivo lo 00:13:59
voy a llevar a por allí al pin 3 00:14:06
al pin 3. Este de aquí lo voy a llevar al 4. Ahora le cambio los colores a los cables. 00:14:14
De acuerdo, ya he electrificado el pin positivo de la luz al 3, el verde de peatones, y al 4, el rojo de peatones. 00:14:29
y ahora van a los pines 10 11 y 12 los 3d es decir al 10 00:14:36
este sería 11 y este otro sería 00:14:52
entonces lo que he hecho ha sido voy a poner los colores 00:15:04
verde y marrón pues verde el primero y marrón el segundo para que coincidan 00:15:09
y estos serían verde amarillo y rojo pues verde el verde amarillo el amarillo 00:15:15
y rojo el rojo vale 00:15:21
y bueno por similitud yo creo que esta va a ser rojo 00:15:28
es el color del rojo aunque lo han puesto como más anaranjado 00:15:32
y luego positivo tal y la salida en amarillo al perfecto pues ya tenemos aquí nuestro montaje 00:15:39
este sería el montaje de nuestra de nuestros más que hay que hacer ahora chicos no hay ningún 00:15:46
problema botón leer la lectura del botón que está por el pin 6 en el momento en el que el botón se 00:15:52
pulse este led verde que está verde si yo pulso el botón cambia amarillo lo 00:16:02
dejó en amarillo dos segundos y cambia rojo y justo al cambiar a rojo apago el 00:16:09
de peatones rojo y enciendo el verde todo eso a sólo lo dejó durante cinco 00:16:16
segundos y después de esos cinco segundos vuelvo a encender el de verde 00:16:21
el coche verde y el rojo de perdón y ya está con lo cual simplemente voy a estar 00:16:26
mirando el botón si el botón está pulsado en lugar de encender sólo un led 00:16:33
voy a hacer toda una secuencia a base de encender y apagar luces con con tiempos 00:16:37
de espera entre medias es toda una secuencia seguida que no interviene en 00:16:43
ningún sensor entre medias simplemente pulso y en el momento en el que pulso el 00:16:48
verde que está encendido se apaga se enciende el amarillo se esperan dos 00:16:52
segundos se apaga el amarillo se enciende el rojo se esperan cinco 00:16:56
segundos y se vuelve a encender el verde pero al encender el rojo exactamente en 00:17:01
ese momento apagó el rojo de peatones y enciendo el verde de peatones con lo 00:17:06
cual el peatón pasa cinco segundos después apagó el rojo de coches y 00:17:11
enciendo el verde y apagó el verde de peatones y haciendo el rojo para que no 00:17:17
pasen los peatones y pasen los coches. Ese sería el ejercicio del semáforo, ¿vale? 00:17:21
Y luego, sensor de aparcamiento. Bueno, pues vamos a hacernos un sensor de aparcamiento 00:17:27
muy sencillito. En el sensor de aparcamiento, ¿qué es lo que tenemos? Tenemos un medidor 00:17:33
de distancia, voy a crear uno nuevo, tenemos un medidor de distancia y tenemos, que estaría 00:17:39
aquí sería la placa tenemos un medidor de distancia y un buce vale entonces el 00:17:46
medidor de distancia como siempre lo voy a sacar de no de la parte de básico 00:17:54
sino de la parte de todos para coger el de cuatro pines no me voy a poner 00:17:58
protoboard en este caso vale y ahora en la parte de básicos tengo el buce que 00:18:02
es el zumbador 00:18:07
eléctrico creo que es ese 00:18:11
entonces simplemente con estos dos 00:18:16
elementos electrificamos potencia que 00:18:36
son cinco voltios 5 voltios tierra 00:18:39
tierra luego trigger y eco a dos pines que les voy a poner aquí por ejemplo el 00:18:46
5 y el 6 bueno vosotros le pones colorines en el 5 y en el 4 por ejemplo 00:18:57
vale puesto el trigger en el 5 y luego en el 4 y después el piezo el positivo 00:19:02
lo voy a meter en señal 12 esto es como un led y el negativo a tierra tengo otra 00:19:08
tierra por este lado voy a aprovechar ya está este sería mi montaje ahora que 00:19:16
tengo que hacer tengo que leer la distancia igual que hicimos en el 00:19:22
ejemplo de clase leer la distancia y cuando la distancia sea menos de 20 00:19:25
centímetros activar el pin 12 que es el del buzzer ya está y sonaría se acabó el 00:19:29
ejercicio muy sencillo vale bueno pues aquí tenéis los tres montajes aquí 00:19:34
tenéis los tres los tres circuitos y sólo hace falta la parte de programación 00:19:39
la parte programación es juntar las piezas del puzzle chicos es tengo que 00:19:44
leer los sensores y luego tomar decisiones y actuar vale pues nada 00:19:49
espero que os haya sido de ayuda y nada espero vuestros montajes venga ánimo 00:19:55
Valoración:
  • 1
  • 2
  • 3
  • 4
  • 5
Eres el primero. Inicia sesión para valorar el vídeo.
Idioma/s:
es
Materias:
Tecnología, Tecnologías de la Información
Niveles educativos:
▼ Mostrar / ocultar niveles
  • Educación Secundaria Obligatoria
    • Ordinaria
      • Primer Ciclo
        • Primer Curso
        • Segundo Curso
      • Segundo Ciclo
        • Tercer Curso
        • Cuarto Curso
        • Diversificacion Curricular 1
        • Diversificacion Curricular 2
  • Bachillerato
    • Primer Curso
    • Segundo Curso
Autor/es:
JUAN RAMÓN GARCÍA MONTES
Subido por:
Juan Ramã‼N G.
Licencia:
Reconocimiento - No comercial - Compartir igual
Visualizaciones:
99
Fecha:
2 de mayo de 2020 - 19:26
Visibilidad:
Público
Centro:
IES ANTONIO GAUDI
Duración:
20′ 21″
Relación de aspecto:
1.78:1
Resolución:
1280x720 píxeles
Tamaño:
159.79 MBytes

Del mismo autor…

Ver más del mismo autor

Comentarios

Para publicar comentarios debes entrar con tu nombre de usuario de EducaMadrid.

Comentarios

Este vídeo todavía no tiene comentarios. Sé el primero en comentar.


EducaMadrid, Plataforma Educativa de la Comunidad de Madrid

Plataforma Educativa EducaMadrid
