Ejercicio 1 Planos II - Contenido educativo
Ajuste de pantallaEl ajuste de pantalla se aprecia al ver el vídeo en pantalla completa. Elige la presentación que más te guste:
En este vídeo resolveremos el primer ejercicio de los dos ejercicios de los planos 2 que están en el aula virtual.
00:00:00

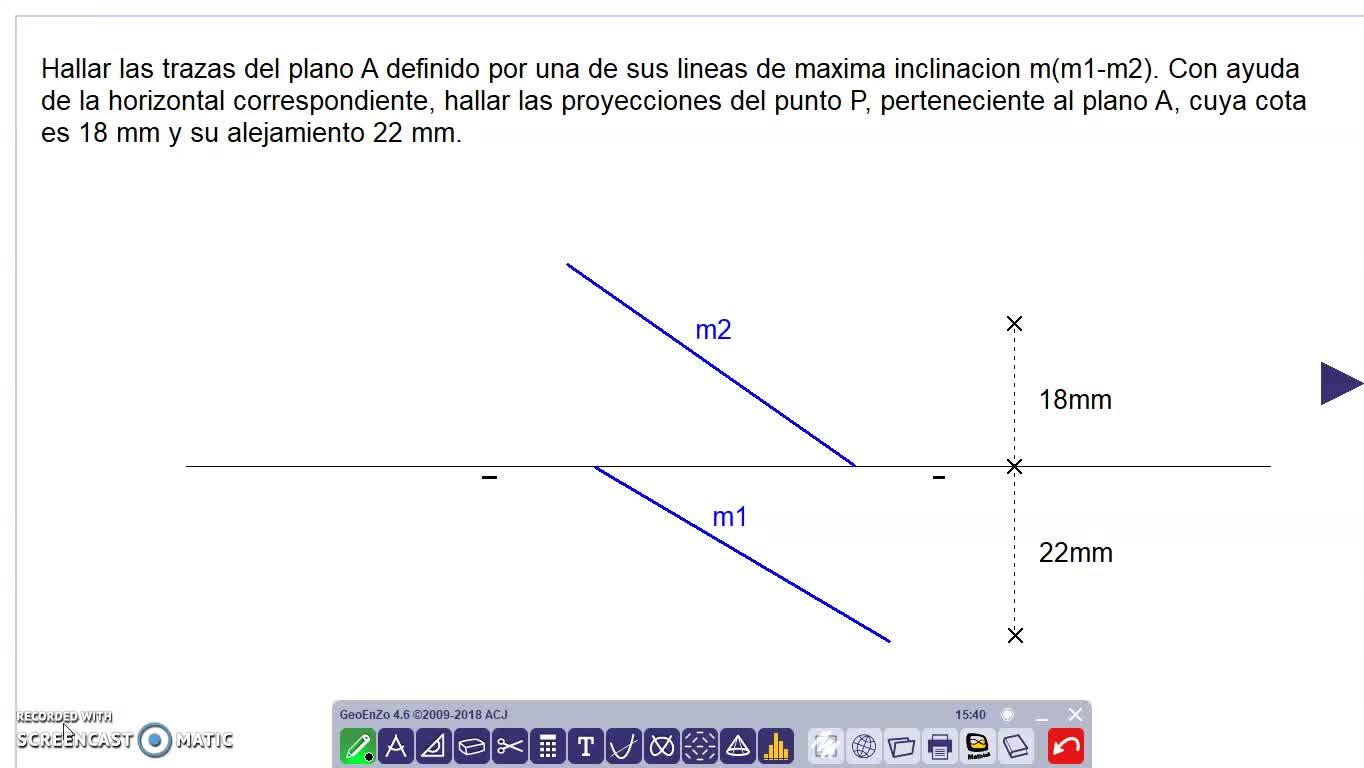

En este caso aquí nos habla de que tenemos que hallar las trazas del plano A,
00:00:11
que está definido por una de sus rectas, de sus líneas de máxima inclinación, que sería esta, M.
00:00:17
Después con ayuda de una recta horizontal correspondiente tendríamos que hallar las proyecciones del punto P
00:00:24
de las que conocemos que la cota es 18 milímetros y que el alejamiento es 22 milímetros.
00:00:32
Es importante recordar que las rectas de máxima inclinación
00:00:38
se caracterizan por ser perpendiculares a la traza vertical del plano.
00:00:45
Entonces, sabiendo eso, lo primero que tendríamos que hacer es,
00:00:58
bueno, como es una recta de máxima inclinación perteneciente al plano A,
00:01:04
es intentar hallar las trazas del plano A.
00:01:09
Para hallar las trazas del plano A tendríamos que lo primero de todo hallar el punto V y el punto H
00:01:11
Concretamente V2 y H1, que es por ahí por donde pasan las trazas
00:01:22
Para ello lo primero que vamos a hacer es hallar el punto V, que saldría de aquí
00:01:29
de la intersección, de la proyección horizontal de la recta con la línea de tierra.
00:01:41
Aquí tendríamos V2 y aquí tendríamos V1.
00:01:50
Y también deberíamos hallar el punto H, tendríamos aquí,
00:02:03
que está determinado por la intersección de la proyección vertical de la recta con la línea de tierra.
00:02:10
Ahí tendríamos H1 por un lado y H2 por otro lado.
00:02:16
Como hemos dicho antes, la característica de las rectas de máxima inclinación es que su proyección vertical sí que tiene que ser perpendicular a la traza vertical del plano.
00:02:29
Y la traza vertical del plano sabemos que pasa por V2.
00:02:48
Entonces, por aquí tendríamos que trazar la traza vertical del plano perpendicular a esta M2.
00:02:51
Pues entonces, perpendicular a esta M2, pasando por V2, trazamos esa traza vertical del plano A
00:03:01
y este punto de intersección con la línea de tierra lo unimos a H1.
00:03:11
y ya tenemos la traza horizontal del plano.
00:03:18
De esta manera la primera parte del ejercicio ya estaría hecha, que es sacar las trazas de este plano A.
00:03:26
Ahora nos dice que tenemos que hallar las proyecciones del punto P y este punto P pertenece al plano
00:03:32
y nos dan los datos de la cota y el alejamiento.
00:03:38
Como el punto P pertenece al plano, esto significa que ese punto tiene que pertenecer a una recta del plano y nos dice que nos ayudemos de una recta horizontal.
00:03:42
Entonces para ello voy a trazar una recta horizontal donde la proyección vertical esté a 18 milímetros de la línea de tierra.
00:03:55
Para ello pues mido 18 centímetros desde la línea de tierra y paralelo a la línea de tierra trazo una recta horizontal y la proyección horizontal de la recta será paralela a la traza horizontal del plano.
00:04:04
que la tenemos paralela a la traza horizontal del plano
00:04:32
y ahora lo que tendríamos que definir es en qué punto de esta recta está ese punto B
00:04:39
entonces sabemos que aquí estamos siempre a 18 milímetros de cota
00:04:46
pero el alejamiento estará a 22 milímetros
00:04:52
pues en un único punto en este caso, ahí
00:04:56
por lo tanto ya tenemos definido dónde está el punto B
00:05:04
Esto lo ha definido aquí, su proyección horizontal y la proyección vertical aquí.
00:05:07
Y bueno, pues ya estaría resuelto el ejercicio.
00:05:19
Son dos partes, por una hallar las trazas del plano y luego pues por otra,
00:05:25
dónde estaría el punto P sabiendo estos dos datos y ayudándonos de esta recta horizontal.
00:05:31
que, bueno, vamos a nombrarla, voy a llamarla R.
00:05:37
