Bueno, pues una vez que ya hemos visto qué es la electrónica y qué diferencia hay entre analogía digital y los puntos 2, 3 y 4,
00:00:00
todos los componentes, vamos a ver cómo se pueden conectar para formar realmente un circuito electrónico.
00:00:07
Vemos que hay tres maneras, que es la placa POTOBOARD, el circuito impreso y el circuito integrado.
00:00:13
Bien, una placa POTOBOARD es una placa prefabricada en la que se montan los componentes
00:00:18
y las conexiones entre ellos se hacen por medio de cables rígidos externos.
00:00:23
Se usan para hacer pruebas y lógicamente lo que vamos a utilizar en el proyecto de taller.
00:00:27
La que ves debajo es la que vamos a usar para hacer el proyecto.
00:00:31

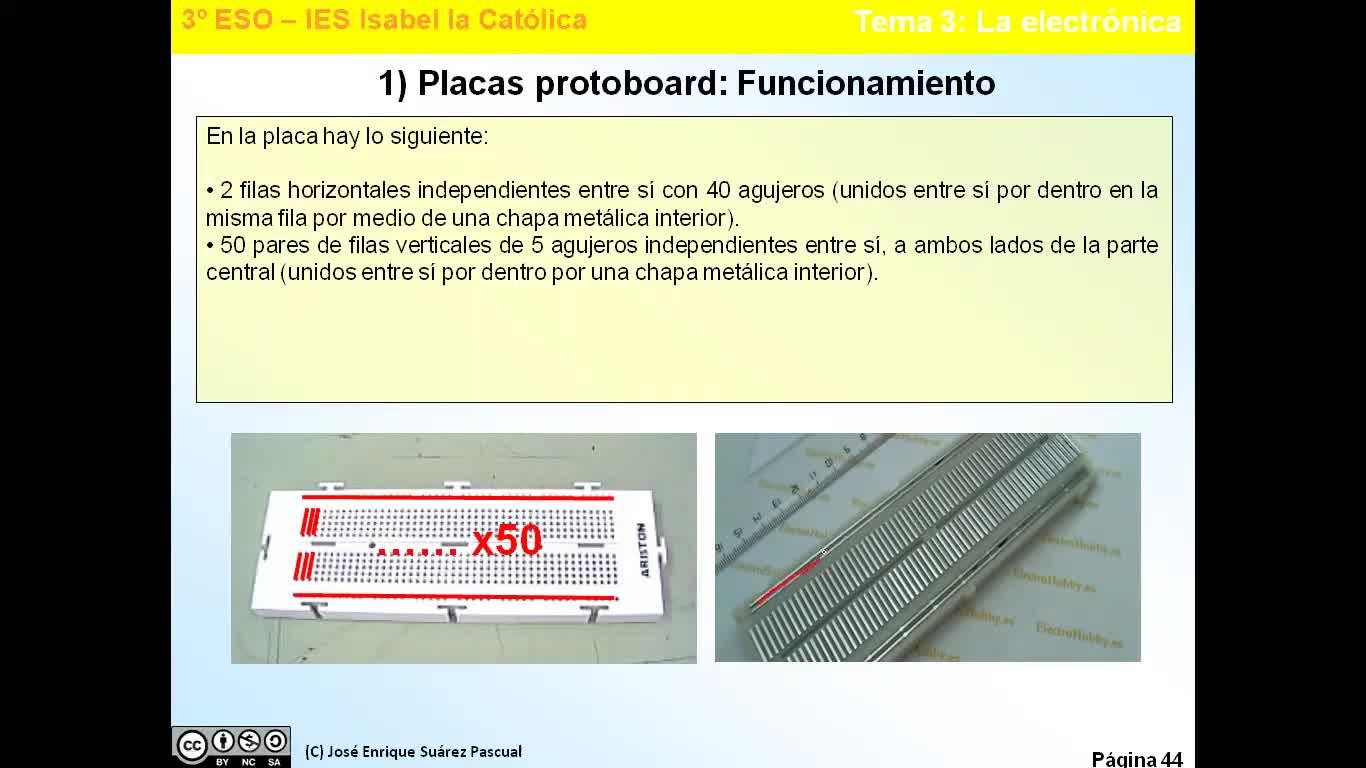

Bien, ¿cómo funciona? Pues la placa tiene lo siguiente.
00:00:35
Si os fijáis hay dos filas horizontales independientes entre sí con 40 agujeros
00:00:38
unidos entre sí por dentro de la misma fila por medio de una chapa metálica inferior.
00:00:43
Y luego tenemos 50 pares de filas verticales de 5 agujeros independientes entre sí
00:00:47
a ambos lados de la parte central, unidos entre sí por dentro mediante la chapa metálica interior.
00:00:52
Si os fijáis es como está por dentro. Las filas de arriba están unidas entre sí,
00:00:58
la fila de abajo está unida entre sí y cada uno de los 5 puntitos que tenemos aquí están unidos entre sí.
00:01:05
De manera que da igual que yo conecte aquí, que yo conecte aquí el cable, que yo conecte aquí el cable,
00:01:12
que yo conecte aquí el cable o que yo conecte aquí porque los 5 por dentro están unidos entre sí.
00:01:16
O me da igual que yo el cable lo conecte aquí, aquí, aquí, aquí,
00:01:21
porque todo lo que conecte en esta línea por dentro está unido entre sí.
00:01:24
Bien, la segunda manera que tenemos de conectar los componentes son mediante los circuitos impresos.
00:01:30
Una vez que el circuito ya se ha probado en la placa Portoboard,
00:01:36
hay que construirlo en un formato más robusto para su aplicación en equipos reales.
00:01:39
Porque fijaros que con la placa Portoboard los cables van a quedar pinchados pero no están sujetos.
00:01:44
Luego si yo quiero vender o quiero comercializar mi circuito electrónico,
00:01:48
tengo que fabricarlo de una manera mucho más robusta.
00:01:54
Pues hay dos formas, mediante circuito impreso o mediante circuito integrado.
00:01:56
Vamos a ver primero los circuitos impresos.
00:02:00
Un circuito impreso no es más que una placa prefabricada en la que se montan los componentes normales
00:02:02
y los circuitos integrados por un lado, se sueltan con estaño por otro
00:02:07
y las conexiones entre los componentes, en vez de hacerlo por cables externos,
00:02:11
se hacen por cables internos que se denominan pistas de cobre dentro de la placa.
00:02:15
¿Qué conseguimos con ese tipo de conexión?
00:02:20
Pues que no haya cables externos y por tanto la robustez del circuito es mucho más grande.
00:02:23
Ejemplo, la placa base de un PC, la placa base de un móvil, el circuito de control de un disco duro, etc.
00:02:28
Si os fijáis aquí tenemos la placa, los componentes están como veis conectados por un lado,
00:02:33
por el otro lado aunque no se ve están las soldaduras y no existen cables
00:02:39
porque los cables son las pistas, son estos que están por dentro del plástico
00:02:43
con lo cual estos son los circuitos que realmente se comercializan.
00:02:47
Y por último tenemos los circuitos integrados.
00:02:50
Un circuito integrado chip es un circuito de miniatura que ya por sí solo hace una determinada función
00:02:53
sin necesitar ningún componente adicional y que se encapsula en un chip de plástico muy pequeño.
00:02:58
Por ejemplo, un microprocesador, un temporizador 555 para calcular tiempos,
00:03:03
un chip de portalógicas, un chip de memoria, etc.
00:03:08
Aquí tenéis el ejemplo de portalógicas comercializado en forma de circuito integrado.
00:03:12
Su proceso de fabricación es muy complejo y evidentemente en tercera eso no lo vamos a ver.
00:03:18
Se utilizan para ejecutar su función dentro de los circuitos impresos.
00:03:22
Ejemplo, pues hemos visto el circuito impreso de la transparencia anterior,
00:03:26
pues el circuito impreso puede tener componentes normales como tenemos aquí, discretos, resistencias,
00:03:31
condensadores cerámicos, condensadores electrolíticos,
00:03:37
pero también puede tener un circuito integrado que ya hace una determinada función
00:03:41
y que se complementa con el resto de componentes básicos para hacer un circuito más complejo.
00:03:46
Por ejemplo, los modos de memoria RAM, el microprocesador, etc.
00:03:54
Bien, como en el taller lo que vamos a usar básicamente son chips de portalógicas
00:03:58
con componentes discretos en placas Portobar, vamos a ver cómo funcionan las placas Portobar.
00:04:02
Bien, imagina que quieres probar el siguiente circuito de una placa Portobar,
00:04:07
que si os fijáis tiene una pila que está en el exterior de la placa,
00:04:10
tiene dos resistencias, aquí tenemos una y aquí tenemos otra,
00:04:14
y tiene dos LED, de manera que resistencia y LED se encuentran en paralelo entre sí.
00:04:19
Bien, pues ¿cómo tenemos que hacer para montar este circuito en la placa de verdad?
00:04:23
Porque esto, recordad, es el esquema eléctrico.
00:04:27
Bien, pues vamos a borrar todo esto que tenemos por aquí y empezamos.
00:04:29
Lo primero es, cogemos la placa y cogemos la pila que está en el exterior,
00:04:33
es el único componente que no vamos a poder pinchar dentro de la placa.
00:04:38
Entonces, lo primero es conectamos el extremo de un cable en la línea horizontal de arriba
00:04:41
y el otro extremo al positivo de la pila o fuente de alimentación tal como veis ahí.
00:04:51
A continuación conectamos el extremo del otro cable en la línea horizontal de abajo
00:04:55
y su extremo al negativo de la pila o fuente de alimentación.
00:05:02
Con estos dos pasos lo que conseguimos es que tanto aquí, en esta fila de arriba,
00:05:05
como aquí, en esta fila de abajo, tengamos por una parte los 5 voltios
00:05:10
y aquí tenemos los 0 voltios de la pila, y de esa manera ya tenemos alimentada toda la placa.
00:05:16
Bien, ahora conectamos los componentes en la placa, excepto la pila o la fuente que ya sabemos que va siempre por fuera.
00:05:23
Teniendo en cuenta que cada patilla debe ir en una fila diferente,
00:05:29
como las resistencias y los diodos tienen dos patillas, una va en el grupo de 5 de arriba y otra en el de abajo.
00:05:32
Nos colocamos donde queramos, por ejemplo, una aquí, otra aquí, otra aquí y otra aquí,
00:05:37
pero me daría igual cuál fuese la colocación.
00:05:42
Y a continuación hay que conectar cada patilla del componente con la patilla que corresponda
00:05:45
de otro componente según el circuito eléctrico, utilizando cables rígidos,
00:05:49
de manera que el cable siempre se conecta en la misma fila que la patilla deseada.
00:05:53
En este caso hacen falta 6 cables. Fijaros.
00:05:57
Cable número 1 que va del positivo de la pila, es decir, de la fila de arriba a una patilla de resistencia.
00:06:00
Pues desde cualquier punto de la fila de arriba a la fila donde está la patilla de resistencia colocamos el cable 1.
00:06:05
El cable 2 va del extremo de resistencia al positivo del diodo LED,
00:06:11
pues del extremo de resistencia al positivo del diodo LED en las mismas filas.
00:06:15
Y el cable 3 va del negativo del diodo LED al negativo de la resistencia,
00:06:18
pues del negativo de diodo LED a cualquier puntito de la fila de abajo.
00:06:22
El cable 4 va del positivo de la pila LED a un extremo de la segunda resistencia,
00:06:26
pues ahí tenéis el cable 4.
00:06:32
Y el cable 5 va de la resistencia al positivo del diodo LED.
00:06:34
Finalmente, el cable 6 va del negativo de la pila LED al negativo del diodo LED,
00:06:38
pues del negativo del diodo LED de la fila donde está al negativo del diodo LED a cualquiera de abajo.
00:06:42
Y de esa manera, vamos a borrar todo lo que está, hemos construido el circuito.
00:06:46
Ahora simplemente faltaría probarlo y ver si funciona o ver si no funciona.
00:06:50
Bien, en el proyecto normalmente hay que añadir interruptores al circuito digital.
00:06:56
En este caso los interruptores lo que hacemos es colocar dos cables al aire en dos filas diferentes de cinco agujeros,
00:07:00
de forma que estén separados y no se junten.
00:07:05
Y ahora lo que hacemos es conectar los cables sueltos a los contactos del interruptor y mover la patilla.
00:07:08
Y a lo mejor la patilla se conecta a los cables o se separa.
00:07:13
Bien, vamos a verlo con el mismo circuito de antes, pero añadimos un interruptor,
00:07:16
con lo cual habrá más cables aparte de los dos cables que se conectan a las patillas del interruptor.
00:07:20
Fijaos, este es el circuito que teníamos antes y ahora lo que hacemos es que añadimos un interruptor.
00:07:24
Bueno, pues el interruptor son dos patillas o dos cables que quedarían fijos tal como veis ahí.
00:07:29
De manera clara, simplemente hay que poner el cable 1 que se va del positivo de la pila a un extremo del interruptor
00:07:33
y el cable 2 que va de otro extremo del interruptor a la base de la resistencia.
00:07:41
Una vez que ya tenemos hecho esto, directamente nos faltan el cable 3 y el cable 3.
00:07:45
Entonces, para hacer las pruebas en el proyecto, basta con dejar los cables al aire y juntarlos con la mano cuando quieras que se cierre el interruptor.
00:07:52
Pero una vez probado todo, hay que conectar los cables con las dos patillas del interruptor de verdad.
00:07:58
Bien, resumen de cómo desconectar los diferentes componentes al proyecto de la placa.
00:08:03
La resistencia, el ADR, el IOLED, los componentes con dos patillas.
00:08:08
Una patilla siempre va en la fila de 5 de un lado de la placa y la otra patilla en otra fila de 5 de otro lado de la placa, tal como se muestra en la imagen.
00:08:12
El potencial de los interruptores es que tienen tres patillas donde quieras, pero tal como se muestra en la imagen, con sus patillas en filas diferentes.
00:08:22
Y los relés y los chips de apuestas lógicas siempre en el centro de la placa, tal como se muestra en la imagen, con las patillas en filas diferentes.
00:08:28
Por último, los interruptores, ya sabemos que van a ser siempre los cables conectados donde quieras y en filas diferentes.
00:08:36
Bien, y con esto terminamos la explicación del punto 5, en el cual hemos visto cómo se montan los circuitos y fundamentalmente nos hemos centrado en las placas photoWire, que es lo que vamos a utilizar en el proyecto de hoy.
